Laser analogique papillon DWDM 14PIN pour CATV

Table des matières

1. Introduction du DWDM Laser analogique papillon 14 broches pour CATV

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

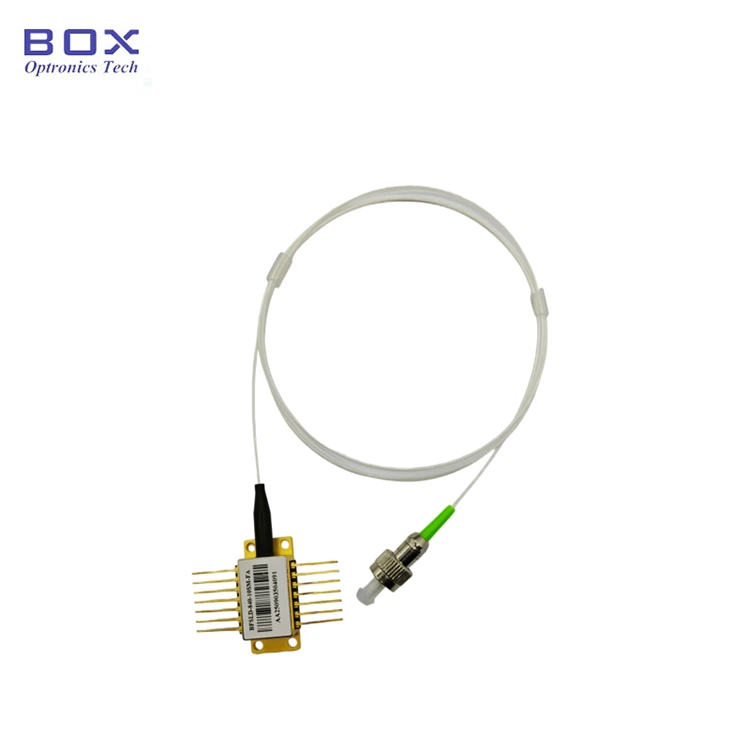

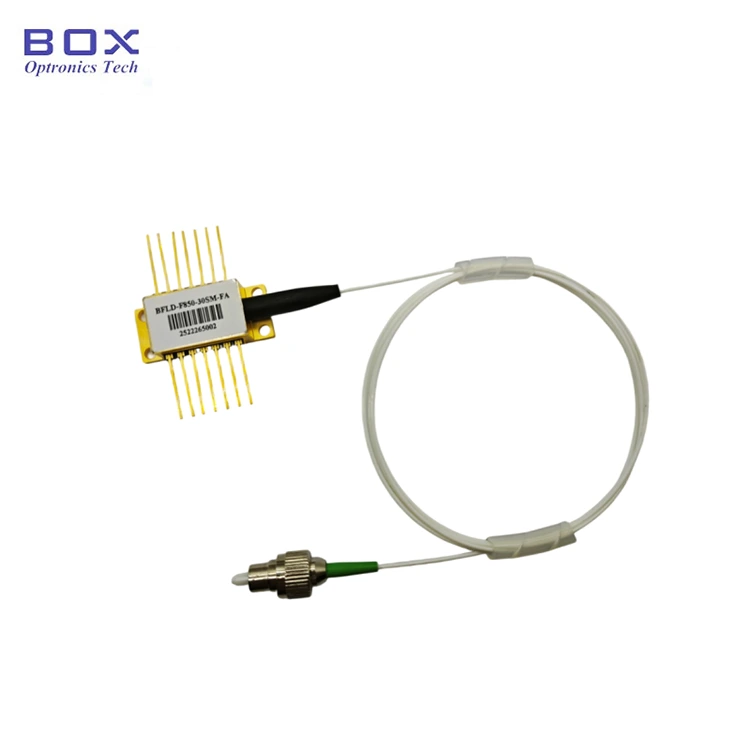

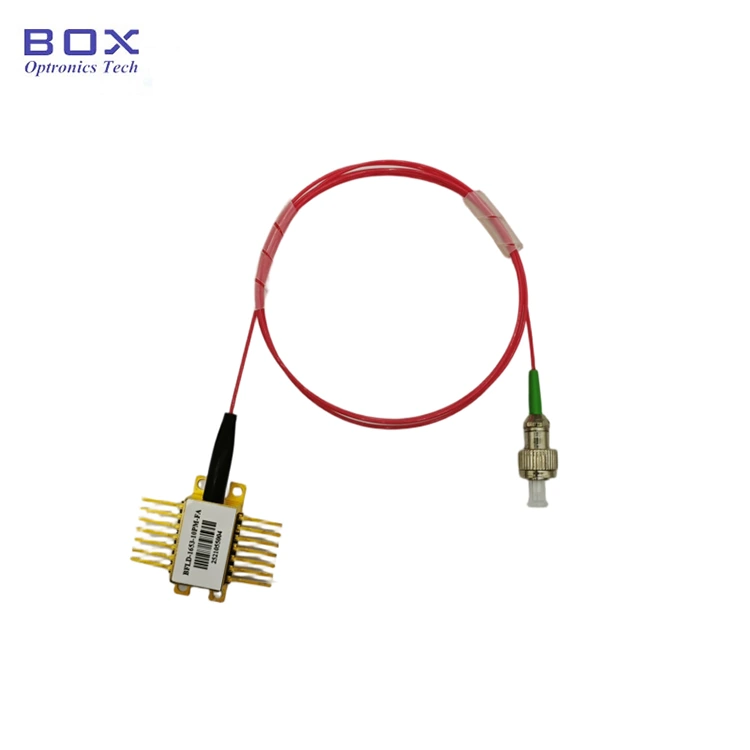

Le laser analogique papillon DWDM 14PIN pour CATV est conçu avec une puce analogique avancée, un isolateur optique et une puissance de sortie de 10 mW. Emballé avec un refroidisseur thermoélectrique (TEC) intégré et une photodiode de moniteur, il offre excellente linéarité, faible distorsion et stabilité de longueur d'onde supérieure sur la grille DWDM. Si les broches doivent être soudées, la température de soudure doit ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes.

Produit Spécifications

Caractéristiques du produit

● Le type de fibre peut être SMF-28e ou PMF-1550 ;

● Puissance de sortie 10 mW ou personnalisée ;

● 14 broches Forfait BTF avec TEC et Monitor PD.

Applications du produit

● Communication par fibre optique ;

● Systèmes DWDM ;

● transmission par câble ;

● Équipement de test en laboratoire.

Détails du produit

● Numérotation des canaux de la grille ITU

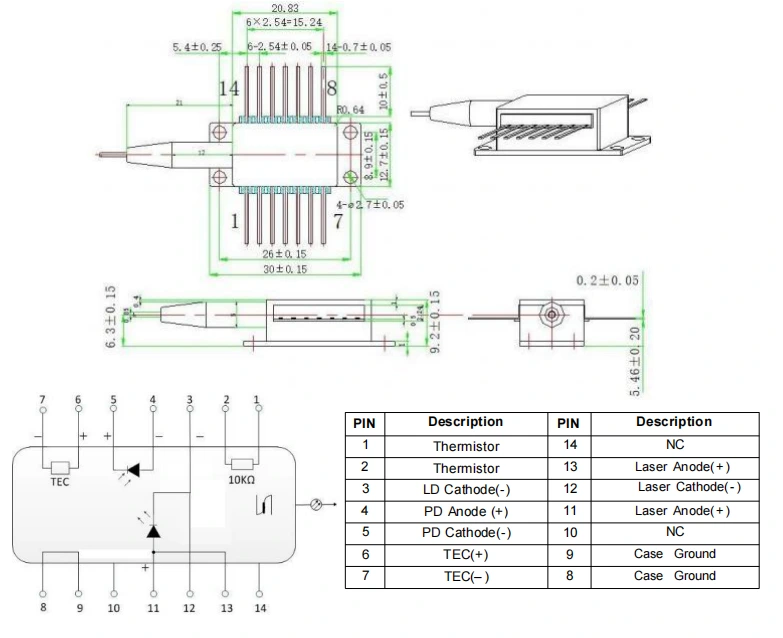

● Dessin du package de type 1 et définition du PIN-OUT (unité : mm) : DWDM 14PIN Laser analogique papillon pour CATV

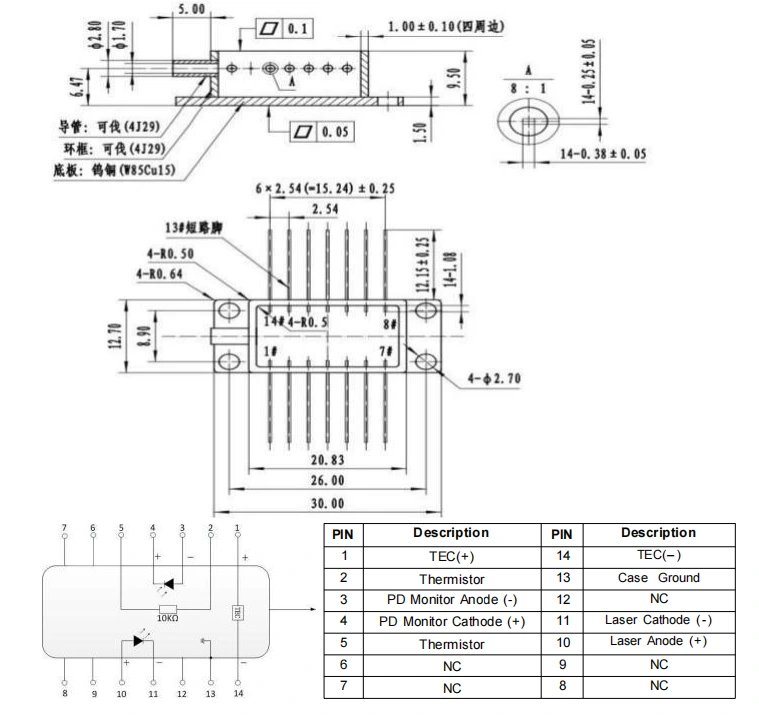

● Dessin du colis de type 2 et définition du PIN-OUT (unité : mm) -DWDM 14PIN Laser analogique papillon pour CATV

Commande informations

par exemple : BFLD-CH56-10SM-FA

(Informations de commande : Laser analogique papillon DWDM 14PIN pour CATV, CH56 : 1532,68 nm, puissance de sortie 10 mW, fibre SM, connecteur FC/APC, brochage de type 1).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération

● Protection ESD : cet appareil est sensible aux électrostatiques. Par conséquent, des mesures strictes de protection antistatique doivent être respecté lors de l’emballage, du transport et de l’utilisation. De plus, des précautions doivent être prises pour éviter les surtensions de l'alimentation électrique, faute de quoi peut entraîner des dommages permanents à l'appareil (par exemple, assurez-vous que l'équipement approprié mise à la terre et portez un bracelet antistatique).

● Exigences de soudure des broches : si les broches doivent être soudés, la température de soudure ne doit pas dépasser 260 °C et le le temps de soudage ne doit pas dépasser 10 secondes. Portez une attention particulière à suivant : pendant le processus de soudage, l'appareil doit être dans un endroit non alimenté état et le fer à souder doit être correctement mis à la terre.

● Appliquer le courant : pendant la mise sous tension processus, n’appliquez jamais directement un courant élevé, car cela risque d’endommager la puce. Au lieu de cela, mettez l'appareil sous tension à un niveau de courant proche du seuil de la puce, puis augmentez progressivement le courant par petits incréments jusqu'à ce que vous souhaitiez le niveau est atteint.

● Refroidisseur TEC : avant de mettre sous tension tous les composants, activez d'abord le refroidisseur, puis procédez aux étapes de mise sous tension incrémentielles pour éviter la surchauffe et la surcharge des puces.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
