Laser couplé à fibre DFB 1530 nm 40 mW

Présentation du produit - Laser couplé à fibre DFB 1530 nm 40 mW

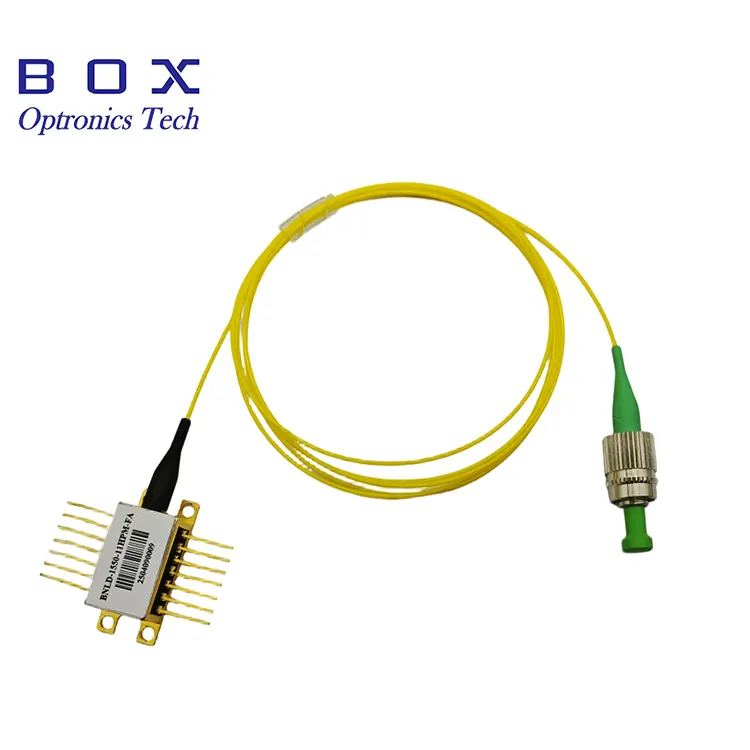

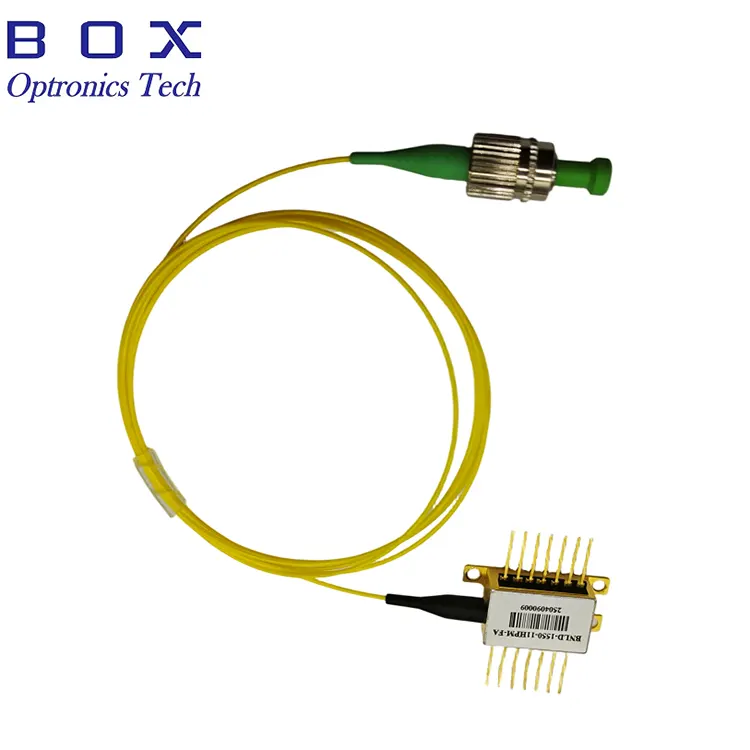

Le laser couplé à fibre DFB 1 530 nm 40 mW (modèle BFLD-1530-40SM-FA) est une diode laser à rétroaction distribuée hautes performances conçue pour les applications nécessitant une sortie optique monomode stable et haute puissance. Délivrant une puissance de sortie optique minimale de 40 mW via une fibre monomode avec connecteur FC/APC, cet appareil est doté d'un isolateur optique intégré pour empêcher la réflexion arrière et garantir un fonctionnement stable.

Logé dans un boîtier papillon à 14 broches avec refroidisseur thermoélectrique (TEC) et thermistance intégrés pour une stabilisation précise de la longueur d'onde et de la puissance, le laser offre un excellent rapport de suppression en mode latéral (≥35 dB) et des performances fiables sur toute la plage de températures de fonctionnement. Le brochage compatible OC-48 simplifie l'intégration dans les conceptions de systèmes existantes.

Ce laser est bien adapté aux systèmes de test optiques, aux systèmes optiques haute puissance, aux applications de détection par fibre optique et aux instruments nécessitant des sources laser stables et haute puissance de 1 530 nm.

Caractéristiques principales : laser couplé à fibre DFB 1530 nm 40 mW

· Puissance de sortie optique élevée : 40 mW minimum, 50 mW typique (sortie fibre SM)

· Longue d'onde centrale : 1 530 nm (plage : 1 527 à 1 533 nm)

· Rapport de suppression en mode latéral élevé (SMSR) : ≥35 dB

· Isolateur optique intégré pour la protection contre la réflexion arrière

· Tresse de fibre monomode avec connecteur FC/APC

· Boîtier papillon à 14 broches avec TEC et thermistance intégrés

· Brochage compatible OC-48 pour une intégration facile du système

· Photodiode de moniteur intégrée pour la surveillance de l'alimentation

· Longue d'onde de précision et stabilisation de puissance via le contrôle TEC

· Courant de seuil bas : 20 mA typique

· Pack papillon hermétique pour une fiabilité à long terme

Applications typiques : laser couplé à fibre DFB 1530 nm 40 mW

· Systèmes de test et de mesure optiques

· Applications de détection par fibre optique et de détection distribuée

· Lasers de graine d'amplificateur optique et sources de signaux

· Systèmes de multiplexage par répartition en longueur d'onde (WDM)

· Équipement de test de communication optique

· Instrumentation de laboratoire et de recherche

· Caractérisation et tests des composants photoniques

· Analyse et mesure du spectre optique

· Systèmes laser industriels et intégration OEM

Spécifications du produit : laser couplé à fibre DFB 1530 nm 40 mW

Notes maximales absolues

Caractéristiques électro-optiques (T = 25°C, IF = IOP)

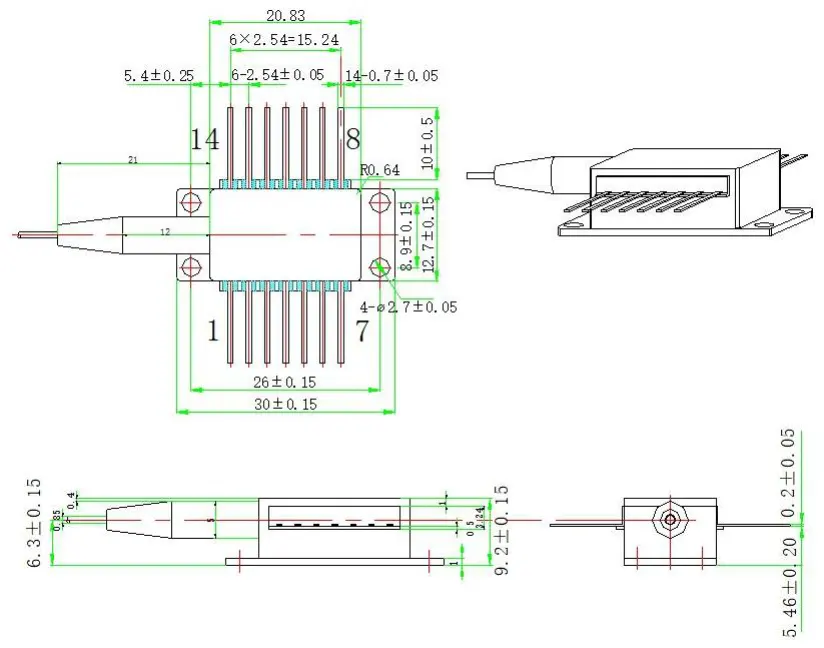

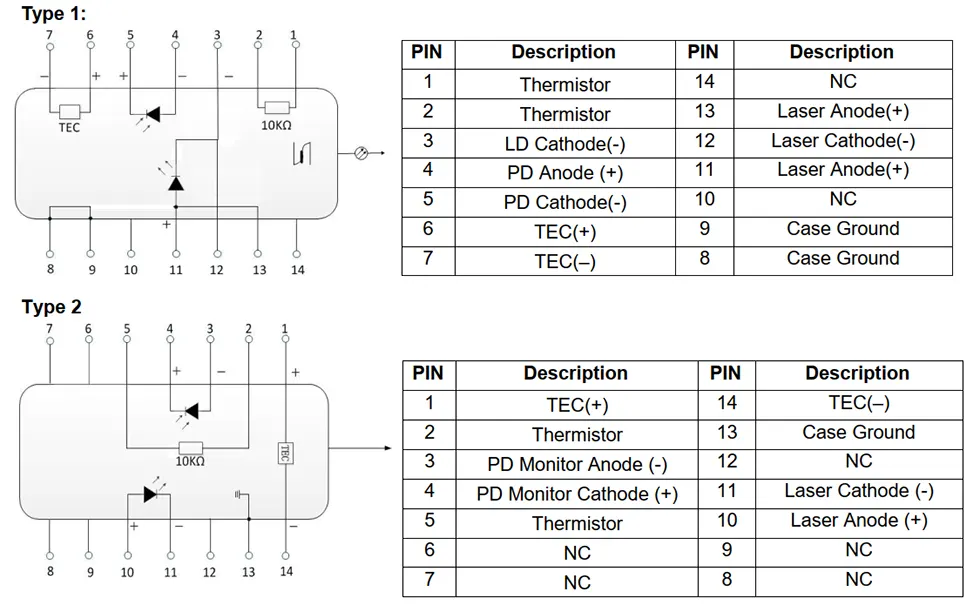

Emballage et définition des broches - Laser couplé à fibre DFB 1530 nm 40 mW

Informations de commande - Laser couplé à fibre DFB 1530 nm 40 mW

Modèles disponibles

Remarque : Des longueurs d'onde personnalisées dans la bande C, des niveaux de puissance alternatifs, différentes longueurs de fibre et des options de connecteur sont disponibles sur demande. Contactez notre équipe commerciale pour connaître les tarifs et les délais de configuration personnalisés.

Pourquoi choisir les lasers DFB de Box Optronics ?

· Technologie éprouvée de puce laser DFB avec des spécifications de longueur d'onde et de puissance cohérentes

· Tests fonctionnels à 100 % et contrôle du rodage avant expédition

· Prix compétitifs avec approvisionnement direct en usine

· Quantités de commande flexibles : prise en charge des prototypes R&D et de la production en volume

· Options de personnalisation pour la longueur d'onde, la puissance, la longueur de la fibre, le connecteur et la configuration des broches.

· Stabilité d'approvisionnement à long terme pour les programmes de production et l'intégration de systèmes

· Emballage papillon hermétique avec TEC intégré pour un fonctionnement fiable

· Expédition internationale via DHL/UPS/FedEx avec suivi complet

Foire aux questions (FAQ)

Q : Quelle est la différence entre les lasers DFB et FP ?

R : Les lasers DFB (Distributed Feedback) intègrent une structure de réseau intégrée qui permet un fonctionnement en mode longitudinal unique (SLM) avec une largeur de ligne étroite et un taux de suppression de mode latéral élevé (SMSR ≥ 35 dB pour cet appareil). Les lasers FP (Fabry-Perot) fonctionnent généralement avec plusieurs modes longitudinaux et ont une sortie spectrale plus large.

Les lasers DFB sont préférés pour les applications nécessitant un contrôle précis de la longueur d'onde et une grande stabilité, telles que les systèmes WDM, la détection par fibre et l'instrumentation de précision, tandis que les lasers FP sont généralement utilisés pour les applications sensibles aux coûts où un contrôle strict de la longueur d'onde est moins critique.

Q : Pourquoi un isolateur intégré est-il important ?

R : Les rétro-réflexions provenant des connexions de fibre, des composants optiques ou des extrémités de fibre peuvent se recouper dans la diode laser, provoquant des fluctuations de puissance de sortie, une instabilité de longueur d'onde et une augmentation du bruit. L'isolateur optique intégré réduit le retour optique, aidant ainsi à maintenir une puissance de sortie stable, une stabilité de longueur d'onde et des performances à faible bruit.

Q : Quel est le rôle du TEC et de la thermistance ?

R : Le refroidisseur thermoélectrique (TEC) et la thermistance fonctionnent ensemble pour maintenir la température de la puce laser grâce à un contrôle précis de la température du boîtier. Étant donné que la longueur d’onde du laser et la puissance de sortie dépendent de la température, un contrôle précis de la température garantit des performances stables dans diverses conditions ambiantes. La thermistance de 10 kΩ (valeur B 3 950 K) fournit un retour de température au contrôleur TEC, qui ajuste le courant TEC pour maintenir la température réglée. Ceci est essentiel pour les applications nécessitant une longueur d’onde et une puissance constantes.

Q : Que signifie la compatibilité avec le brochage OC-48 ?

R : Le brochage compatible OC-48 fait référence à une affectation de broches de boîtier papillon couramment adoptée dans les applications de communication optique OC-48 (SONET/SDH 2,5 Gbit/s). Cette compatibilité simplifie l'intégration dans des systèmes utilisant des interfaces électriques et mécaniques similaires. Deux options de brochage (Type 1 et Type 2) sont disponibles pour s'adapter à différentes conceptions de système.

Q : Quelle est la quantité minimum de commande (MOQ) ?

R : Le MOQ est de 1 pièce. Nous acceptons des quantités de commande flexibles. Les modèles standards peuvent être fournis en petites quantités pour la R&D et le prototypage, ainsi qu'en volumes plus importants pour la production. Contactez notre équipe commerciale pour obtenir des prix spécifiques à la quantité requise.

Q : Puis-je obtenir une longueur d’onde ou un niveau de puissance personnalisé ?

R : Oui, nous proposons des options de personnalisation, notamment des longueurs d'onde compatibles CWDM et d'autres longueurs d'onde personnalisées dans la plage disponible, des niveaux de puissance de sortie alternatifs, des longueurs de fibre personnalisées, différents types de connecteurs (FC/APC, FC/UPC, LC, etc.) et des configurations de broches personnalisées. Contactez-nous avec vos besoins spécifiques et notre équipe d'ingénierie examinera la faisabilité et vous fournira un devis.

Q : Quel courant de commande est nécessaire pour atteindre une sortie de 40 mW ?

R : Le courant de fonctionnement typique à 25°C est de 200 mA, avec un maximum de 300 mA. Le courant de seuil est généralement de 20 mA (14 mA minimum, 50 mA maximum). Le courant de fonctionnement réel peut varier selon les appareils individuels et en fonction de la température. Nous vous recommandons d'utiliser un pilote de diode laser avec une limitation de courant appropriée et une fonctionnalité APC (Automatic Power Control) pour un fonctionnement stable.

Q : L’emballage papillon est-il hermétiquement fermé ?

R : Oui, le boîtier papillon à 14 broches est hermétiquement fermé, protégeant la puce laser, l'isolateur et les composants internes de l'humidité, de la poussière et des contaminants environnementaux. Cela garantit un fonctionnement fiable à long terme et est important pour maintenir des performances constantes tout au long de la durée de vie du produit.

Fiche technique et feuille de test - Laser couplé à fibre DFB 1 530 nm 40 mW

Fiche de données

feuille de test
