Diode laser papillon DFB 1064nm 30mW

Table des matières

1. Introduction du 1064 nm Diode laser papillon DFB 30 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

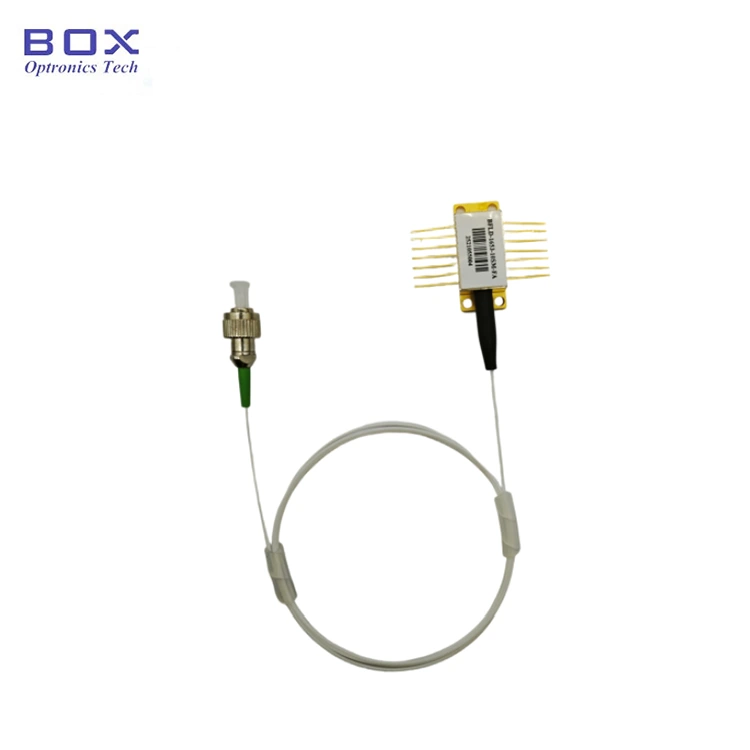

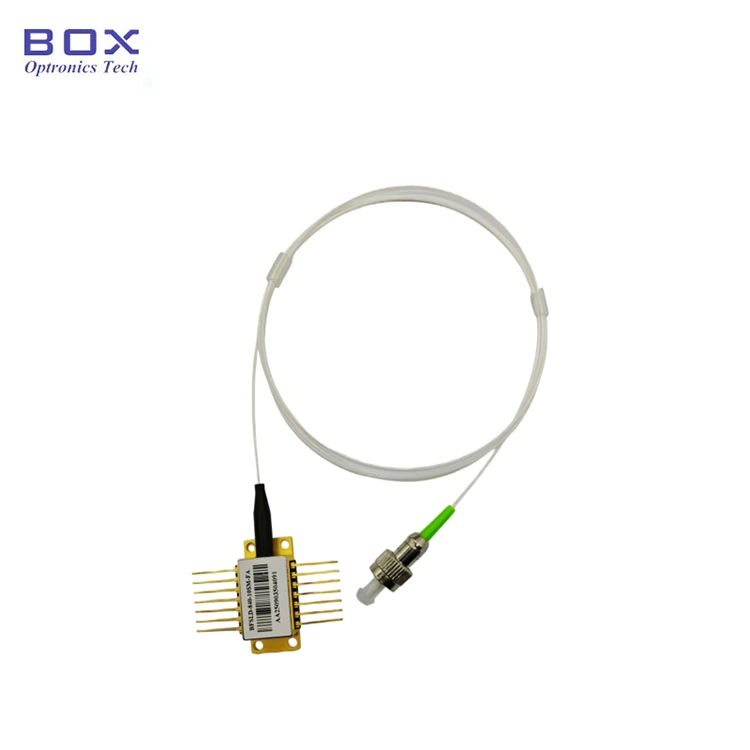

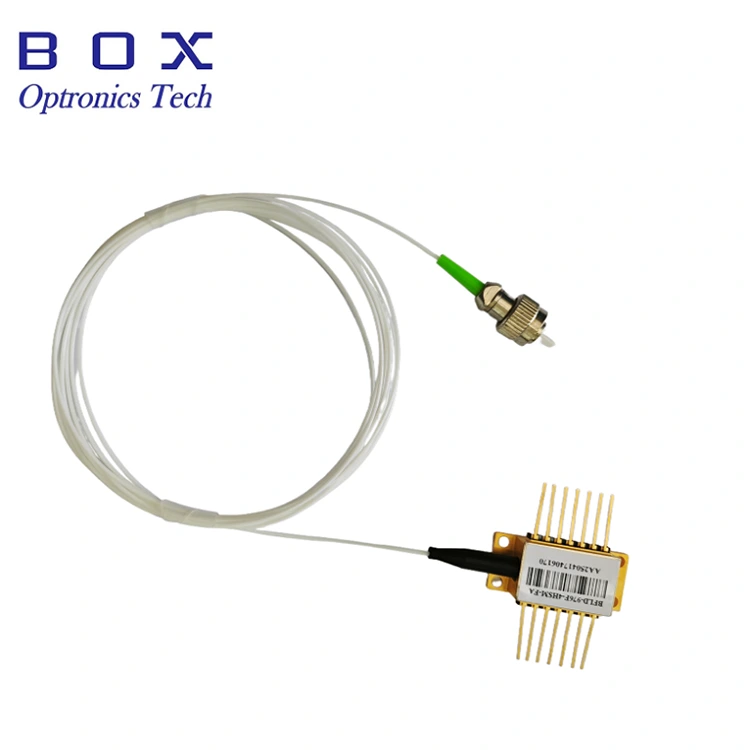

Présentation du produit

Il s'agit d'une diode laser DFB 1064 nm avec un connecteur à 14 broches. boîtier papillon standard, longueur d'onde centrale 1064 nm, tolérance de longueur d'onde +/-1 nm et puissance de sortie typique 30 mW. TEC, thermistance, isolateur et surveiller PD, avec une excellente stabilité de longueur d’onde pour un fonctionnement stable à long terme. Il est principalement utilisé dans les communications et la détection par fibre optique. Fil strictement selon la définition des broches, sous contrôle TEC, et courbure excessive des fibres pour garantir les performances et la durée de vie.

Produit Spécifications

Caractéristiques du produit

● Multi-Quantique Lasers à rétroaction distribuée (DFB) à puits (MQW) ;

● Mise sous tension de sortie à 30 mW ;

● Fibre SM ou PM ;

● 14 broches Package BTF avec thermistance, TEC, isolateur et moniteur PD.

Applications du produit

● Fibre optique communications;

● Instrument optique;

● Capteur à fibre optique ;

● Source de lumière.

Produit Détails

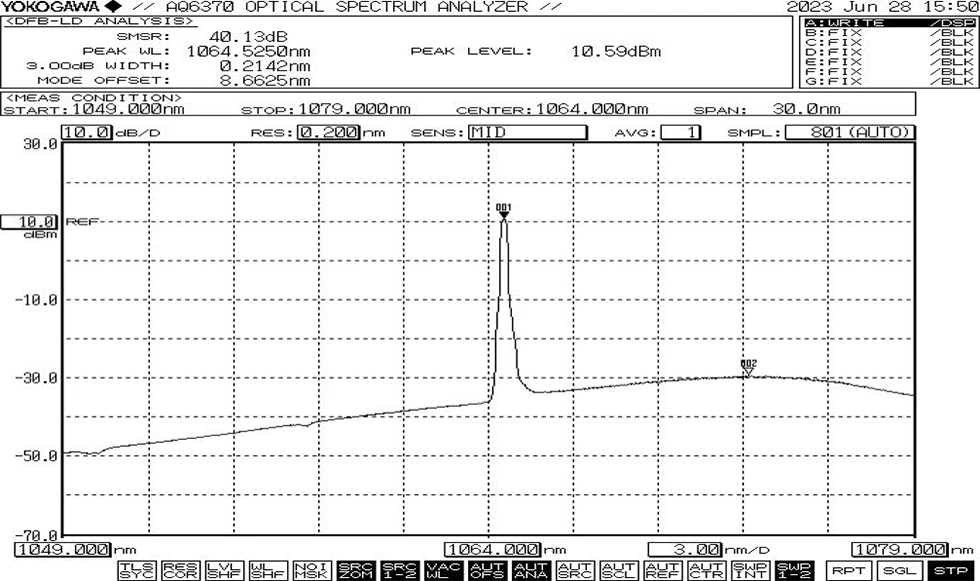

● Spectre typique : 1 064 nm, tolérance +/-1 WL

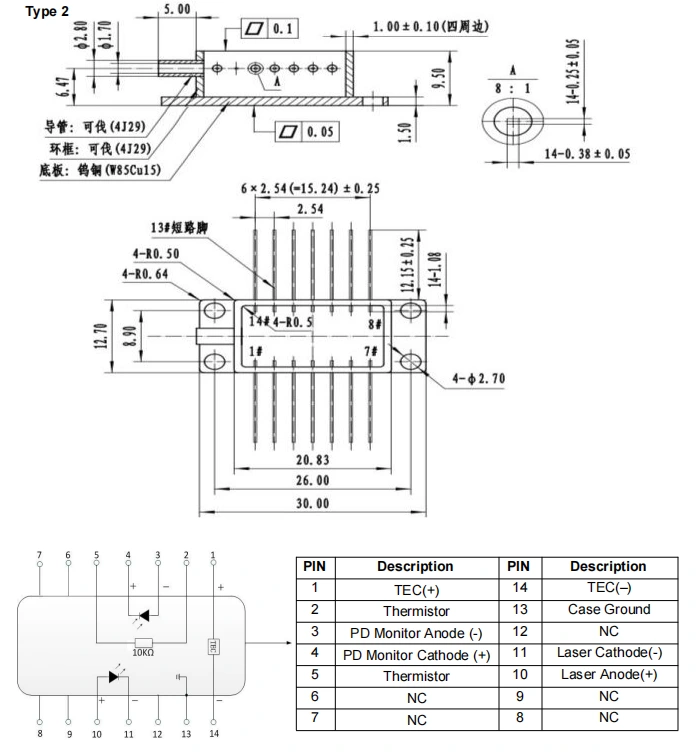

● Dessin du colis et définition du PIN-OUT (unité : mm) -1064nm 30mW DFB Diode laser papillon

● Accessoires standards

*Appareil autonome ; pas de pilote intégré (pilote externe en option).

Commande informations

par exemple : BFLD-1064-30SM-FA

(Informations de commande : diode laser papillon DFB 1064nm 30mW, avec fibre SM, Connecteur FC/APC, broche de pompe).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Pendant le processus de mise sous tension, n'appliquez jamais directement un courant élevé, car cela risque d'endommager la puce. Au lieu de cela, allumez l'appareil à un niveau actuel près du seuil de la puce, puis augmentez progressivement le courant en petits incréments jusqu’à ce que le niveau souhaité soit atteint.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
