Laser à fibre à largeur de ligne ultra-étroite 1064 nm 20 kHz

Table des matières

1. Présentation du Laser à fibre à largeur de ligne ultra-étroite 1064 nm 20 kHz

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

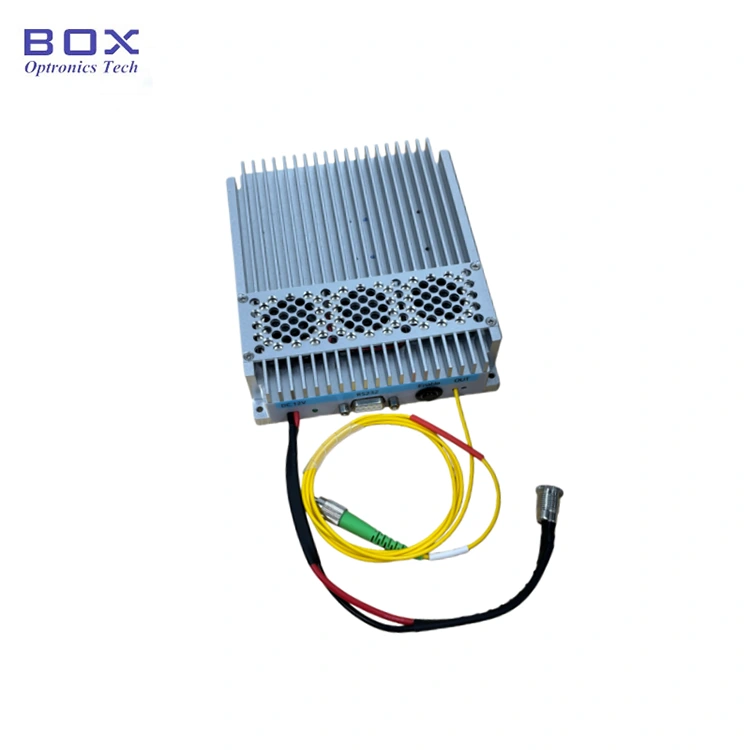

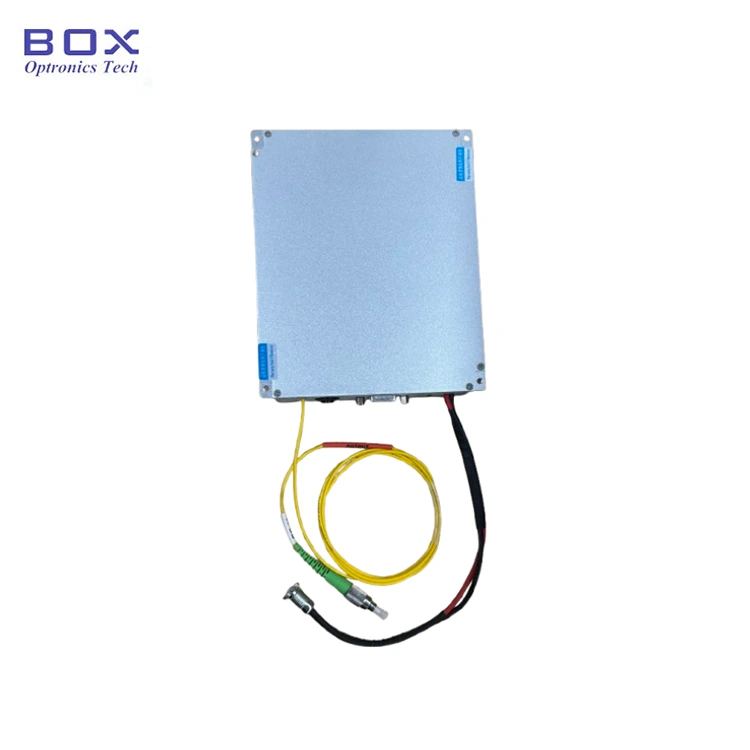

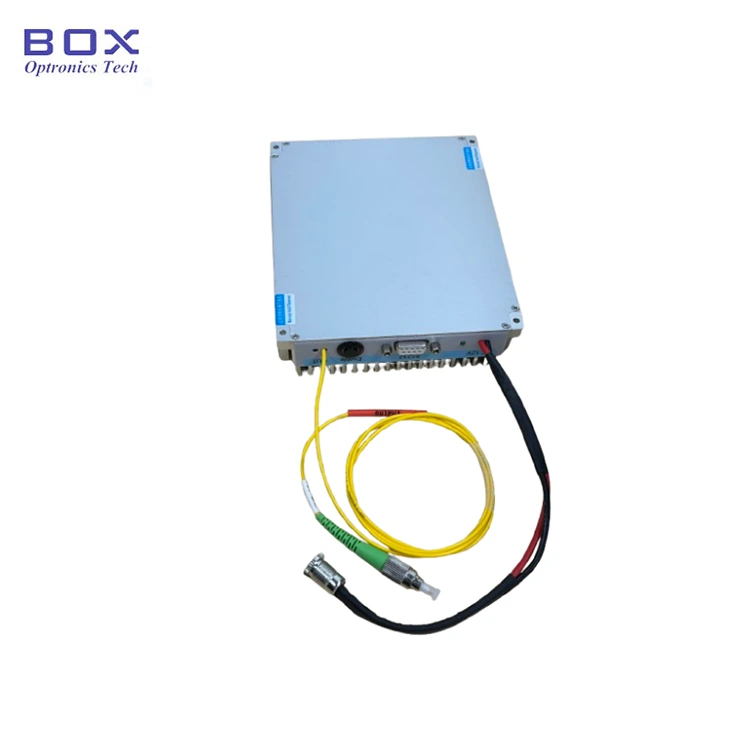

Présentation du produit

Il s'agit d'une fibre à largeur de ligne ultra-étroite de 1 064 nm, 20 kHz. Laser qui utilise une structure de cavité laser DFB à fibre optique, produisant un laser à onde continue à mode longitudinal unique et à largeur de raie étroite dans le 1064 nm bande de longueur d'onde. La puissance de sortie 50/100/200/500/1000 mW est facultative. Il prend en charge les configurations de table et modulaires avec une communication RS232 logiciel d'interface et de surveillance pour l'intégration du système. Convient pour LiDAR, l'hydroacoustique et la détection distribuée par fibre optique.

Produit Spécifications

Caractéristiques du produit

● Spectral largeur de ligne ≤20KHz ;

● Tout en fibre Cavité résonante DFB ;

● Longueur d'onde stable sans saut de mode.

Applications du produit

● LiDAR ;

● Acoustique capteurs, hydrophones ;

● Fibre Détection optique distribuée.

Produit Détails

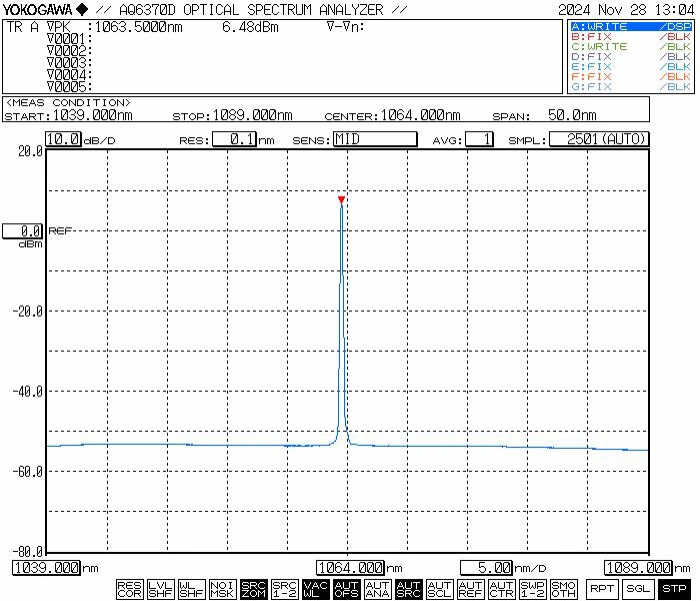

● Spectre typique : 1 064 nm

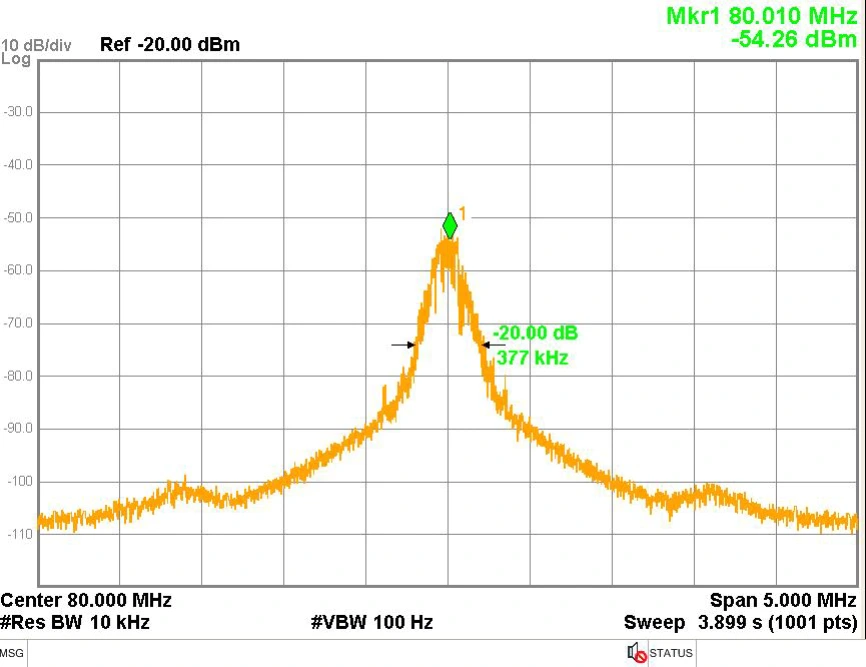

● Largeur de ligne typique : largeur de ligne spectrale 3 dB≤20 KHz (largeur de ligne égale à 20 dB/20)

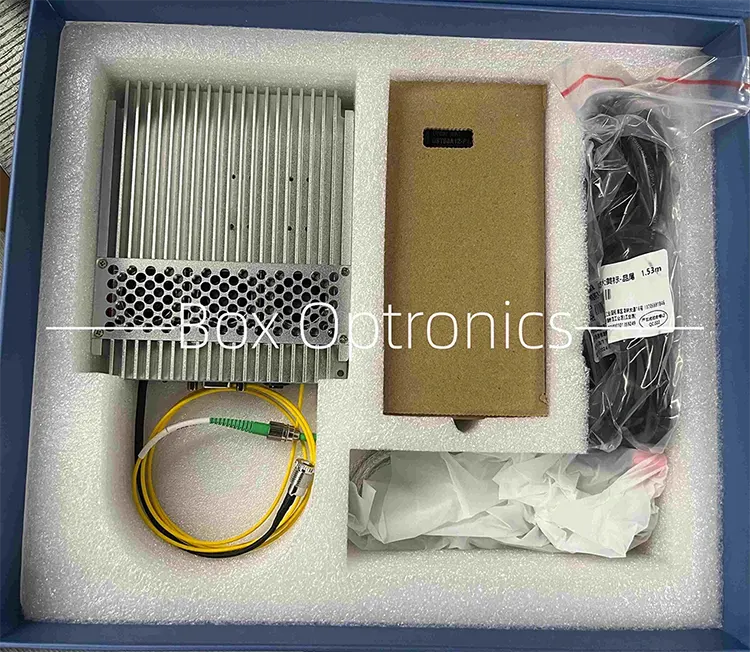

● Exemple d'emballage

Fonctionnement Instructions

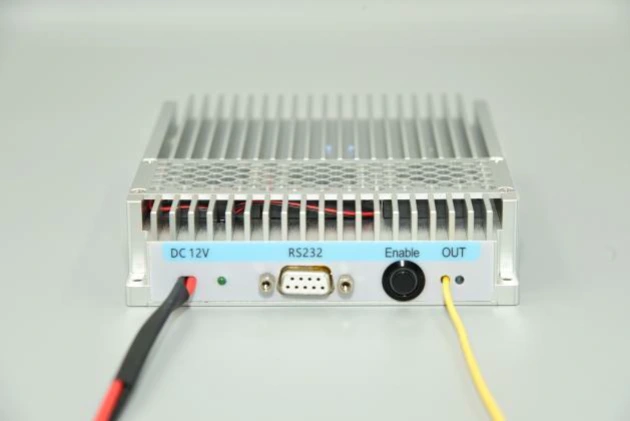

Étape 1.Apparence : Le module comprend un connecteur d'alimentation, indicateur d'alimentation, interface de communication RS232, sortie commutateur d'activation et port fibre de sortie laser.

Étape 2. Alimentation : le port d'alimentation utilise un DC5,5 × 2,1 mm standard interface. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. Un connecteur d'alimentation en forme de U Un câble de connexion à une alimentation à découpage est disponible sur demande auprès du moment de l'achat.

Étape 3.Connexion de la fibre optique Cavalier : retirez le capuchon anti-poussière du connecteur de fibre, inspectez l'extrémité pour contamination ou dommages, et assurez-vous de la propreté avant de vous connecter à d’autres appareils à fibre optique ou équipements de test. Pour les modèles haute puissance, l'épissage par fusion est recommandé.

Setp4.Connexion du module à un hôte Ordinateur : utilisez le câble de données série USB-RS232 inclus pour connecter le module à l'ordinateur. Installez le pilote série dédié (fourni par le fabricant) pour permettre la communication. Sans le pilote, le logiciel hôte Impossible de se connecter au module.

Étape 5. Logiciel : le Le logiciel hôte permet d'ajuster la puissance de sortie et de contrôler la sortie laser via le bouton "SoftActive" (voir schéma d'interface ci-dessous). Le logiciel affiche le courant de la pompe, la puissance de sortie et l'état de surveillance de la température.

Étape 6.Opérations logicielles spécifiques : comme indiqué dans le schéma, après le lancement de l'hôte logiciel informatique, sélectionnez d’abord le numéro de port série correct dans le Liste des ports série "PortList", puis cliquez sur "OpenPort" bouton pour ouvrir le port série. Le "Power" et le "LDTemp" les fenêtres afficheront alors la puissance de sortie actuelle du module et la température de la pompe. Entrez la valeur du courant d'entraînement de la pompe dans le champ « Courant » et cliquez sur le bouton « RÉGLER ». Les réglages prennent effet et la source lumineuse produit de la puissance optique uniquement lorsque les deux boutons physiques allument la lumière module source et le bouton "SoftActive" du logiciel sont tournés sur. Le numéro de version du logiciel de l'ordinateur hôte doit correspondre au logiciel version spécifiée dans le rapport de test du produit ; la version du logiciel peut être trouvée dans le rapport de test de chaque produit.

Étape 7. Mémoire des paramètres : les paramètres et l'état configurés via le logiciel sont automatiquement enregistré dans le dossier du module mémoire interne. Aucune connexion à l'ordinateur hôte n'est requise si les paramètres ne besoin de modification.

Commande informations

par exemple : NLFL-1064-50-T-SM-M

(Informations de commande : Laser à fibre à largeur de ligne ultra-étroite 1064nm 20kHz, Puissance de sortie de 50 mW, puissance réglable, fibre SM, ensemble de modules).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend 10 à 15 jours ouvrables. (S'il y en a dans stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Il n'est pas recommandé d'insérer et de débrancher fréquemment la sortie connecteurs de fibre pour éviter la contamination par la poussière, ce qui peut entraîner une augmentation perte d'insertion ou brûlure de la face d'extrémité du connecteur de fibre.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter les brûlures à l'extrémité. Les connecteurs de fibre optique doivent être recouvert de capuchons anti-poussière.

● Si la fibre de sortie doit être connectée à une autre fibre, il est Il est recommandé d'utiliser une colleuse à fusion.

● Lors du démarrage, vérifiez d'abord que l'interrupteur d'alimentation et l'interrupteur à clé sont éteints, puis branchez l’alimentation. Lors de l'arrêt, d'abord Éteignez l'interrupteur à clé, puis débranchez l'alimentation après la sortie le voyant s'éteint. Ne coupez pas directement l'alimentation électrique lorsque le la source de lumière fonctionne.

● Veuillez faire attention à l'étanchéité à l'humidité, à la poussière et anticorrosion et stockez-le dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
