Laser à largeur de raie étroite 1550 nm DFB 100 KHz BTF

Table des matières

1. Introduction du 1550 nm Laser à largeur de ligne étroite DFB 100 KHz BTF

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Le laser à largeur de ligne étroite DFB 100 KHz BTF de 1 550 nm est conçu pour les applications de haute précision qui exigent une bande étroite ultra-stable sources lumineuses. Fonctionnant à une longueur d'onde de 1 550 nm, ce laser présente un <100 KHz largeur de ligne, puissance de sortie > 50 mW. Il est idéal pour le WDM (Wavelength Division Multiplexage), les systèmes de détection à fibre optique et les équipements de test qui nécessitent une faible largeur de raie et pureté spectrale élevée. Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité. Ne regardez pas directement l’extrémité de la fibre ; faire cela pourrait provoquer des blessures aux yeux.

Produit Spécifications

Caractéristiques du produit

● Multi-Quantique Eh bien (MQW);

● Élevé puissance de sortie >50 mW ;

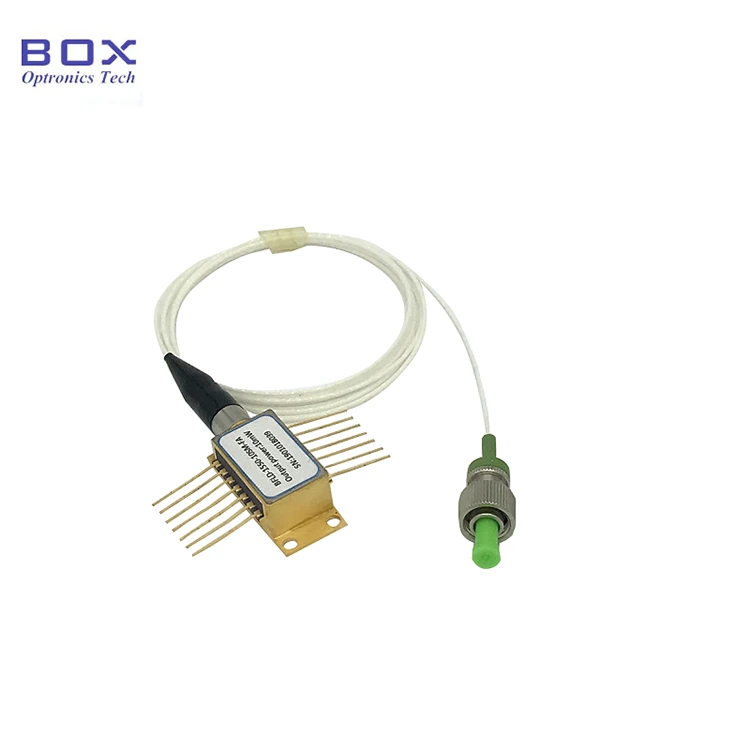

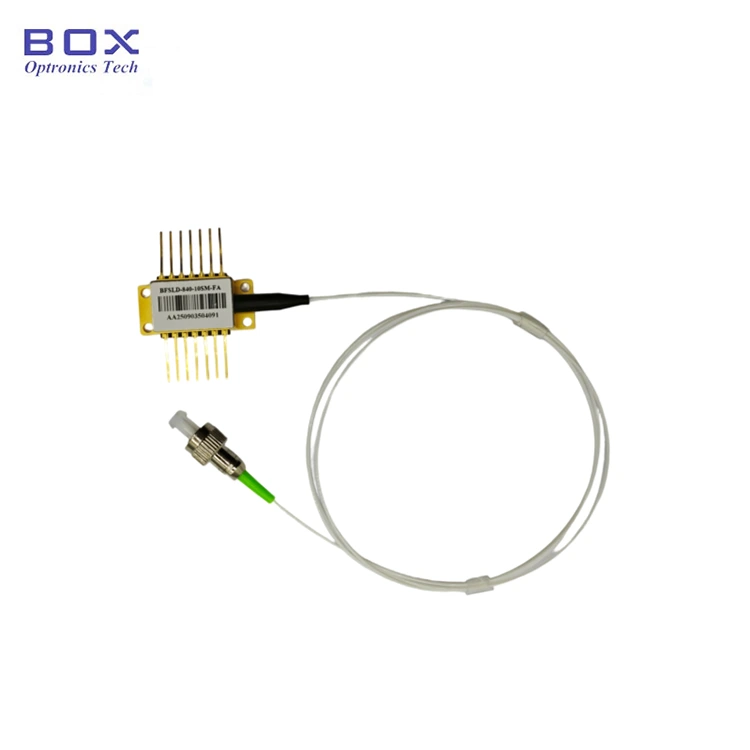

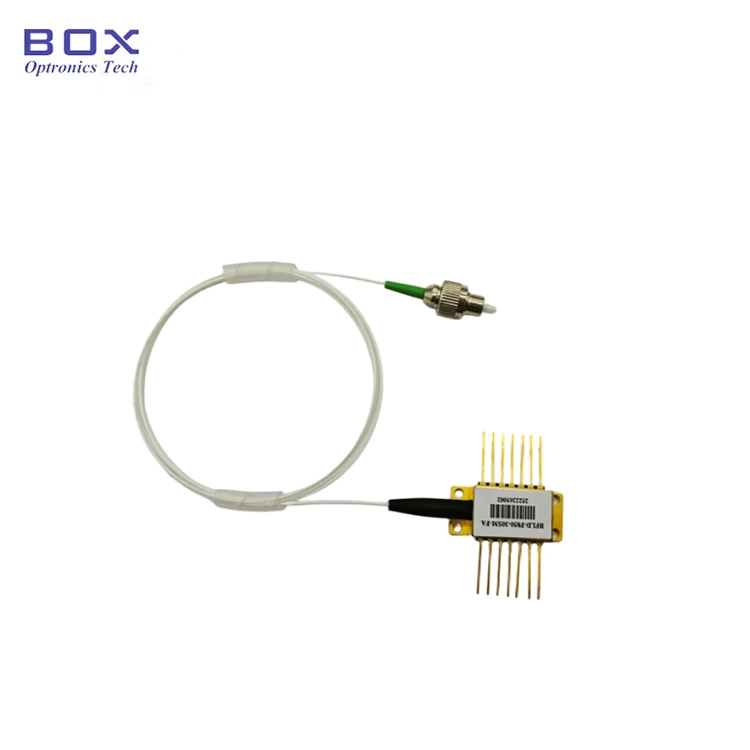

● 14 broches Package BTF avec TEC, thermistance et isolateur optique.

Applications du produit

● Lidar ;

● Laboratoire étroit sources lumineuses de largeur de raie et test optique ;

● Fibre optique communications;

● Capteur à fibre optique.

Produit Détails

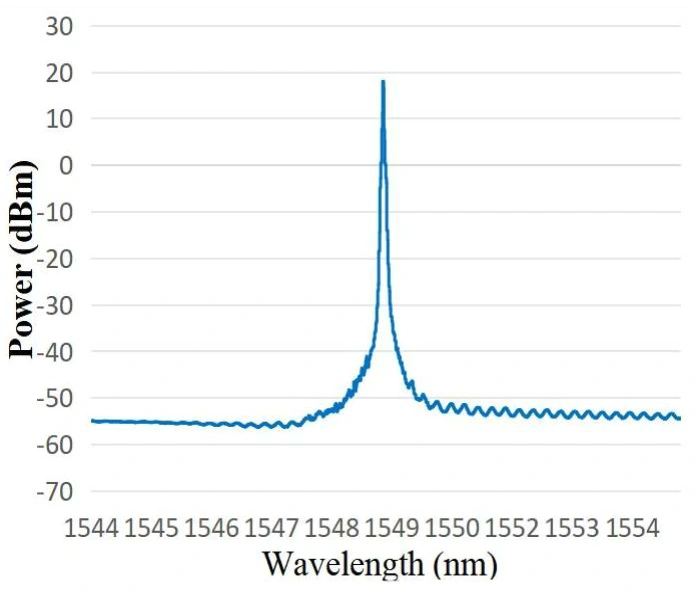

● Spectre typique : 1 549,38 nm, la tolérance WL peut être de 1 550 +/-2 nm.

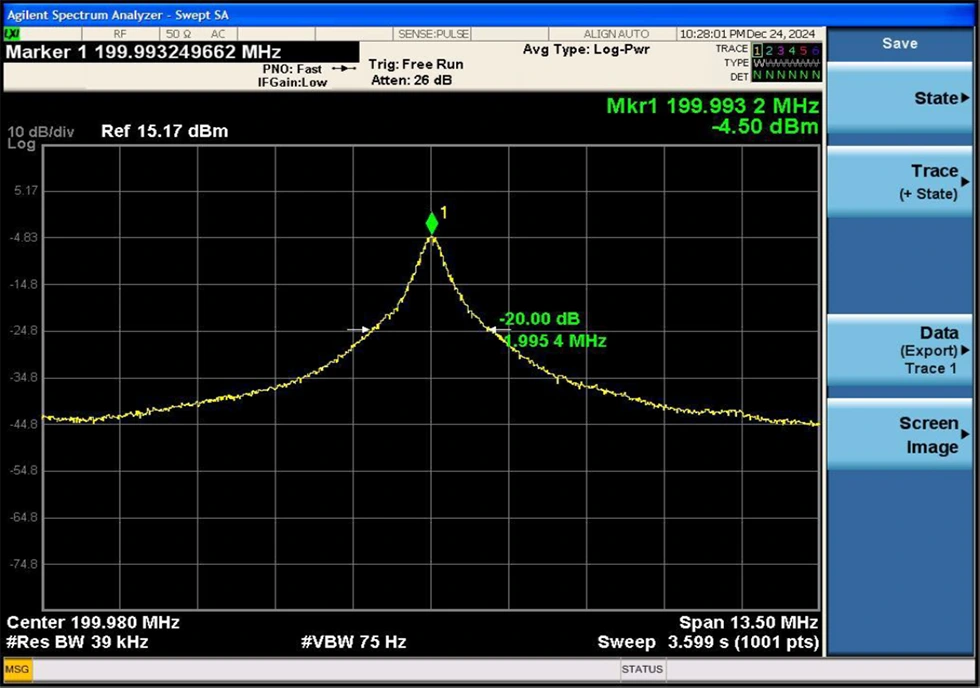

● Largeur de raie typique : largeur de raie spectrale 3 dB < 100 KHz (égale à 20 dB largeur de ligne / 20)

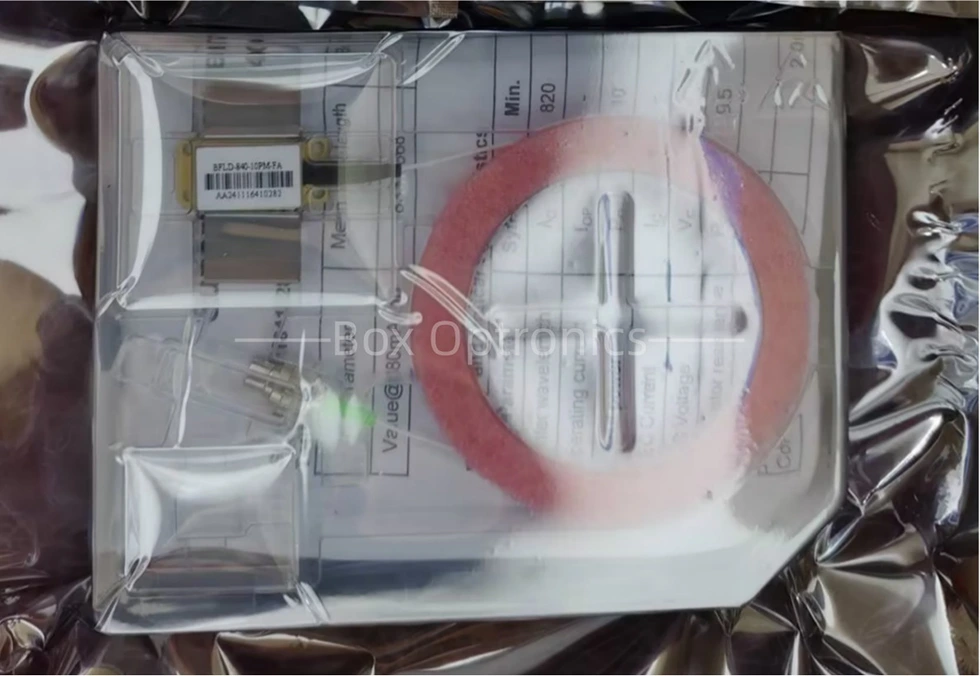

● Exemple d'emballage

*Appareil autonome ; pas de pilote intégré (pilote externe en option).

Informations de commande

par exemple : BNLD-1550-11HSM-FA2

(Informations de commande : Laser à largeur de ligne étroite DFB 100KHz BTF 1550 nm, 100 mW puissance de sortie, avec fibre SM, connecteur FC/APC, brochage type2).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Vérifiez la stabilité du circuit de fonctionnement du produit pour éviter dommages causés par les courants pulsés.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
