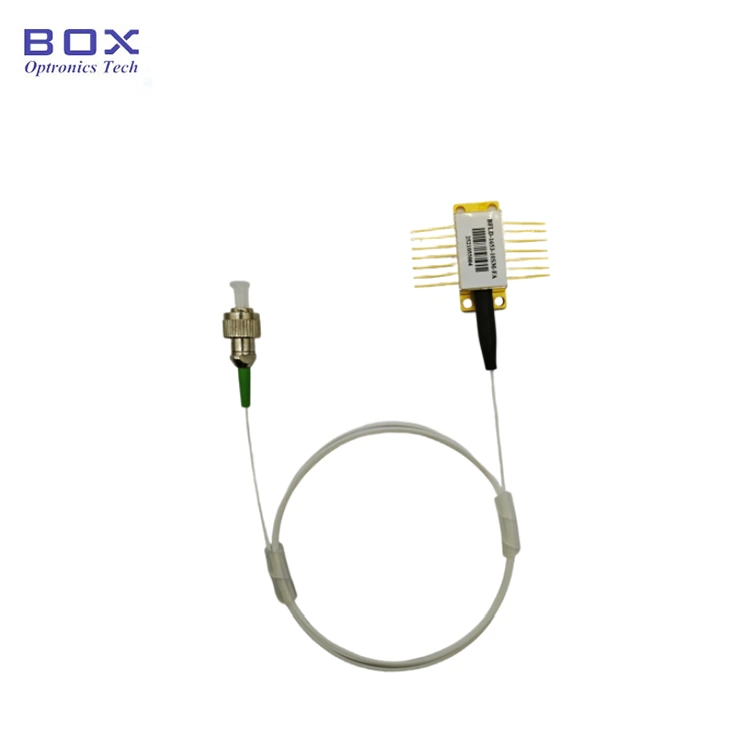

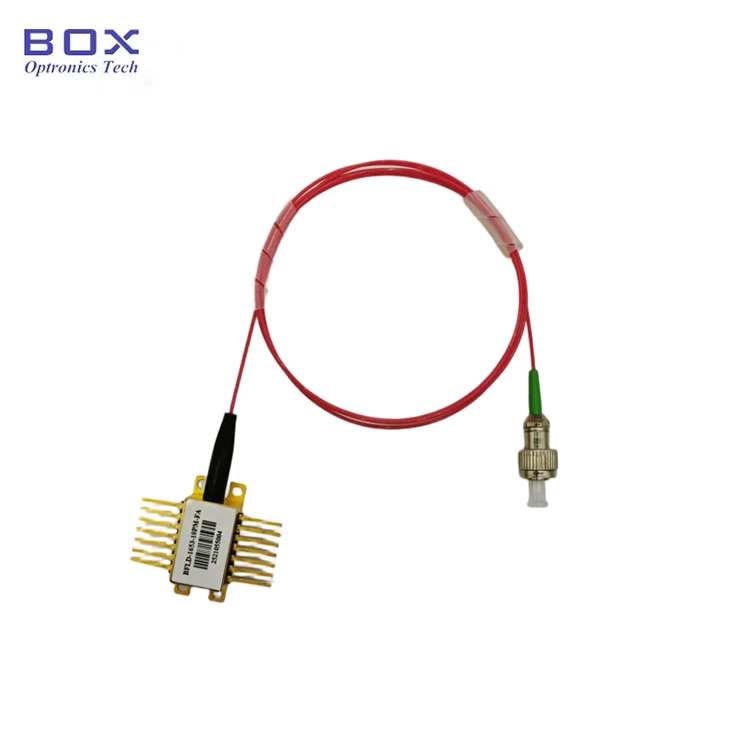

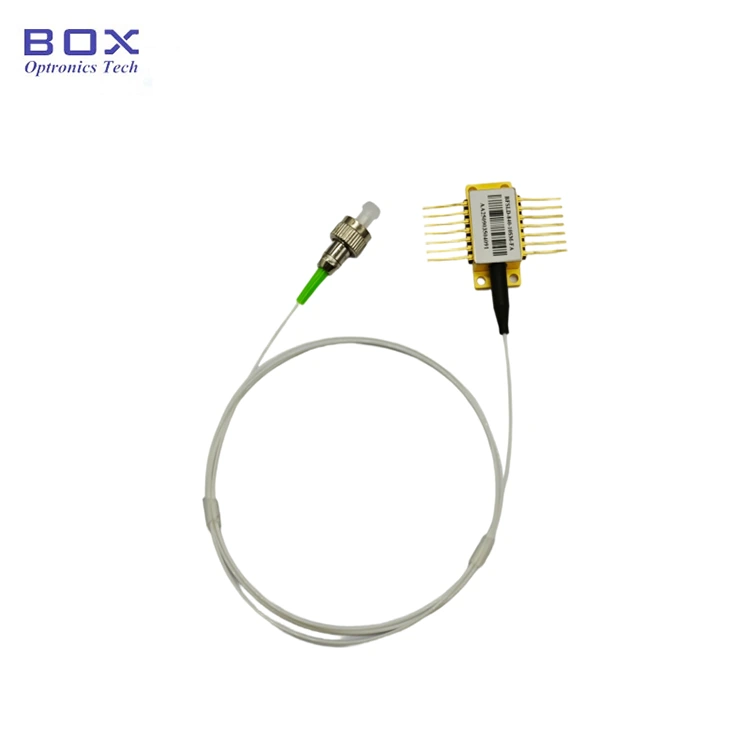

Laser à largeur de ligne étroite 1310 nm DFB 100 KHz BTF

Table des matières

1. Introduction du 1310 nm Laser à largeur de ligne étroite DFB 100 KHz BTF

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Le laser à largeur de ligne étroite 1310 nm DFB 100 KHz BTF est un laser haute performance conçu pour les applications en Lidar, radar éolien, optique détection de fibre et communication cohérente. Il présente une puissance de sortie allant jusqu'à 100 mW, une bande passante de 3 dB inférieure à 100 kHz et un courant de seuil faible. En option avec fibre SM/PM, large température de fonctionnement et haute fiabilité. Veuillez utiliser sous protection ESD et contrôler le courant et la température du variateur. strictement et éviter les dommages causés par les surintensités.

Produit Spécifications

Caractéristiques du produit

● SMF-28e ou tresse PM1310 ;

● Puissance de sortie > 100 mW

● Étroit largeur de ligne <100KHz ;

● 14 broches Package BTF avec TEC, isolateur optique, et surveiller la DP.

Applications du produit

● Lidar ;

● Radar de vent ;

● Détection par fibre optique ;

● Communication cohérente.

Produit Détails

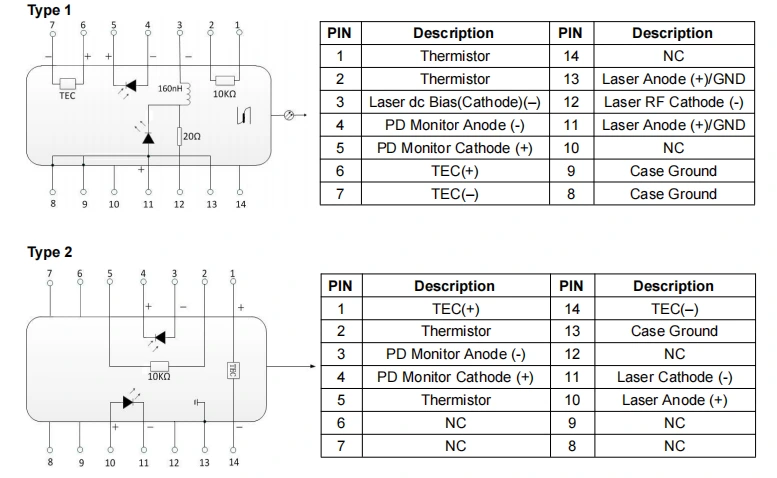

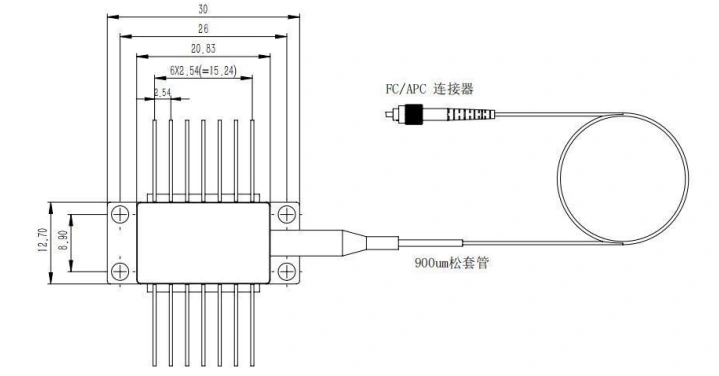

● Dessin du colis et définition du PIN-OUT (unité : mm) -1310nm DFB 100KHz Laser à largeur de ligne étroite BTF

● FAQ

(1) Est-il possible de changer la longueur d'onde en ajustant le courant ? Quelle est la portée ?

--Oui. Le coefficient de longueur d'onde actuel est de 0,01 nm/mA et le le coefficient de longueur d'onde de température est de 0,1 nm/℃. La plage de réglage WL est d'environ ~centre WL+/- 1 nm

(2) Quelle est la largeur du trait ? Fournissez-vous une largeur de ligne normale LD ?

--La ​​largeur de ligne de 3 dB est inférieure à 100 kHz. Un LD au niveau MHz est disponible.

(3) Quelle est la plage de régulation de puissance ?

--10~100%

(4) Fournissez-vous un tube de protection en fibre et un connecteur de fibre ?

--Oui. Un tube lâche de 900 um et des connecteurs FC/APC, SC/APC ou autres sont facultatif.

Commande informations

par exemple : BNLD-1310-11HPM-FA

(Informations de commande : Laser à ligne étroite DFB 1310 nm 100 KHz BTF, 100 mW puissance de sortie, avec fibre PM, connecteur FC/APC, brochage type 1).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Pendant le processus de mise sous tension, n'appliquez jamais directement un courant élevé, car cela risque d'endommager la puce. Au lieu de cela, allumez l'appareil à un niveau actuel près du seuil de la puce, puis augmentez progressivement le courant en petits incréments jusqu’à ce que le niveau souhaité soit atteint.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
