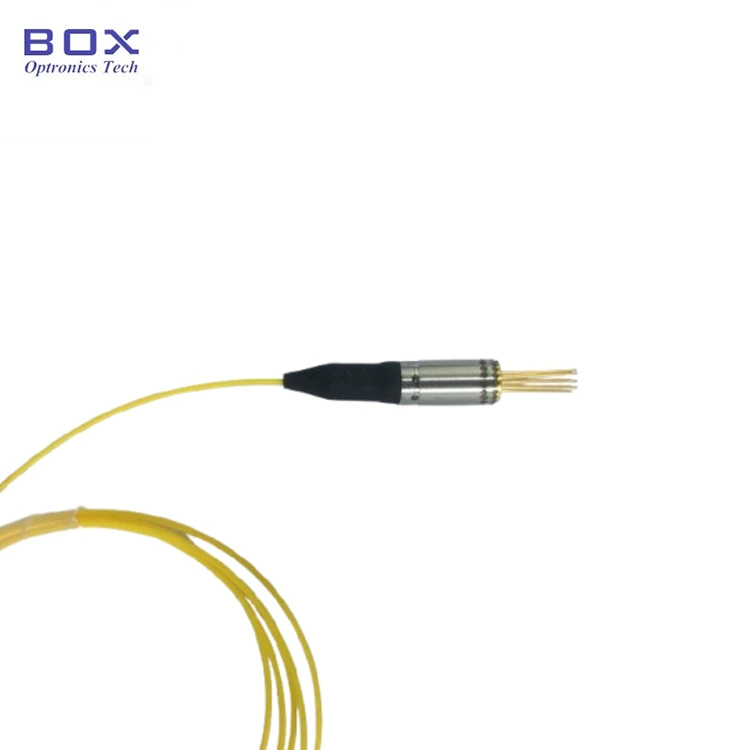

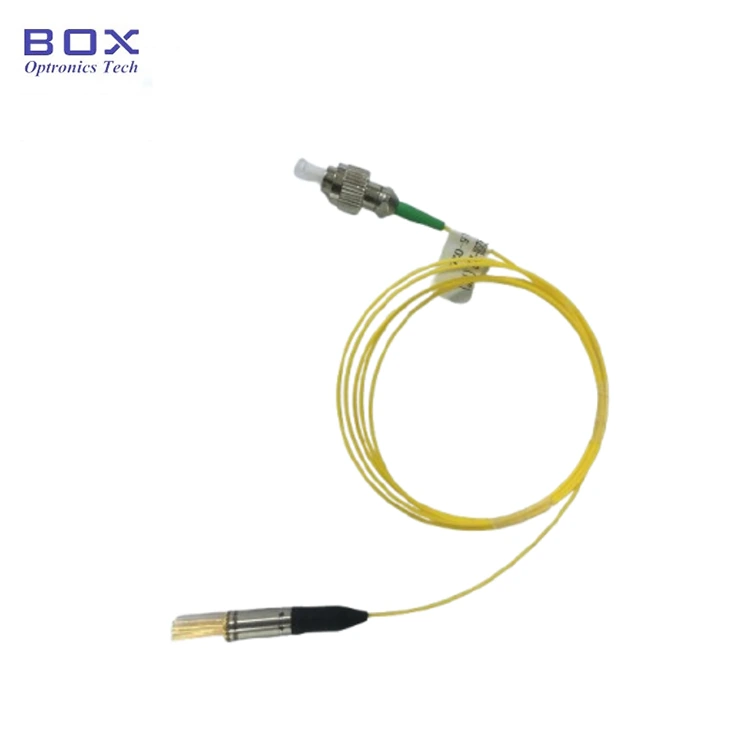

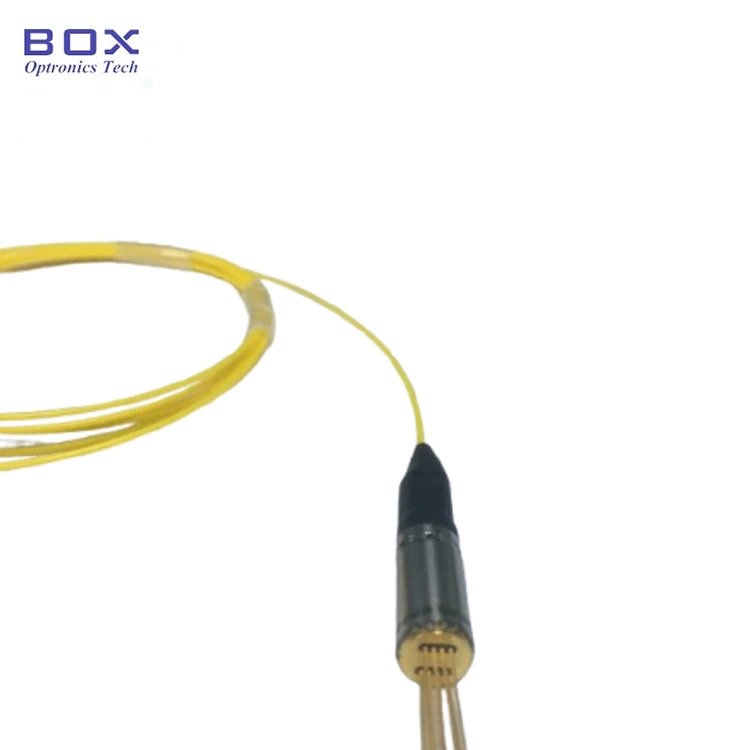

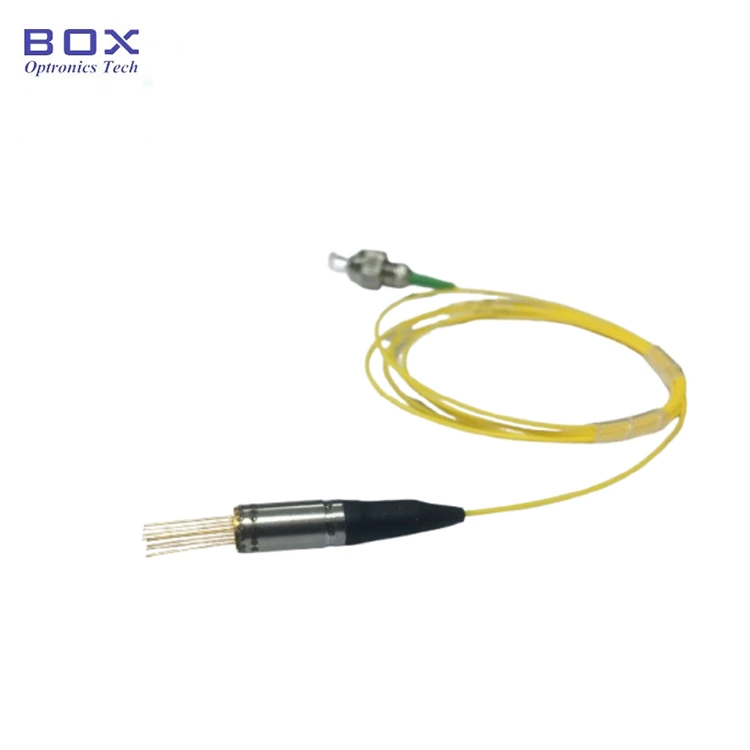

Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

Présentation du produit - Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

Le laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm de Box Optronics est un laser à rétroaction distribuée refroidi par TEC conçu pour les systèmes de télémétrie LiDAR et les applications de conduite autonome. Fonctionnant à une longueur d'onde centrale de 1 550 nm, il fournit une sortie optique ≥ 2 mW via une fibre monomode et une largeur de raie spectrale ≤ 500 kHz, mesurée à l'aide de la méthode auto-hétérodyne. Le laser intègre un refroidisseur thermoélectrique (TEC), une thermistance, une photodiode de moniteur InGaAs PIN et un isolateur optique dans un boîtier coaxial compact avec une queue de cochon FC/APC ou SC/APC.

Principales caractéristiques -Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

· Longue d'onde centrale : 1 550 nm, tolérance WL de +/-3 nm

· Largeur de raie spectrale étroite : ≤ 500 kHz (méthode de mesure auto-hétérodyne)

· Puissance de sortie optique : 2 mW minimum (sortie fibre SM)

· Isolateur optique intégré : isolation ≥ 30 dB

· Refroidisseur thermoélectrique (TEC) et thermistance intégrés

· Photodiode de moniteur InGaAs PIN intégrée

· Fonctionnement à faible bruit et faible distorsion

· Haute fiabilité et longue durée de vie

Applications typiques - Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

· Systèmes FMCW LiDAR pour la conduite autonome et ADAS

· LiDAR cohérent pour la mesure simultanée de la portée et de la vitesse

· Systèmes LiDAR pour l'imagerie 3D et la navigation autonome

· Systèmes LiDAR industriels pour la robotique, la navigation AGV et l'automatisation

· Systèmes de test de communication optique cohérents et équipements de mesure optique

· Systèmes de détection à fibre optique distribués

· Réflectométrie dans le domaine des fréquences optiques (OFDR)

· Recherche en photonique et expériences de détection cohérente en laboratoire

· Intégration OEM dans les modules LiDAR, les capteurs automobiles et les équipements de détection industriels

Spécifications du produit - Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

Valeurs maximales absolues (Tc = 25°C)

Caractéristiques optiques-électriques (Tc = 25°C)

Caractéristiques TEC et thermistance

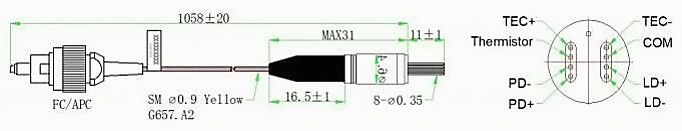

Définition du package et des broches

Type de boîtier : boîtier hermétique coaxial avec TEC

Composants intégrés : isolateur optique, refroidisseur thermoélectrique (TEC), thermistance, photodiode de moniteur InGaAs PIN

Informations de commande - Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

Nomenclature du modèle

BLD - X XX XX X - X XX (XX)

Exemple : BLD-ND5502H-IFA(TEC)

Fiche technique - Laser DFB coaxial à queue de cochon à largeur de raie étroite de 1 550 nm

Fiche de données

Foire aux questions (FAQ)

Q : Que signifie « largeur de ligne étroite » et pourquoi est-ce important pour le LiDAR ?

R : La largeur de raie spectrale fait référence à la largeur du spectre de fréquence optique du laser. Ce laser fournit une largeur de raie < 500 kHz, mesurée par la méthode auto-hétérodyne. Une largeur de raie plus étroite entraîne généralement une longueur de cohérence plus longue, ce qui est important pour les techniques de détection cohérente telles que FMCW LiDAR.

Dans les systèmes FMCW LiDAR, les signaux optiques transmis et réfléchis interfèrent pour générer un signal de battement utilisé pour la mesure de la portée et de la vitesse. Un laser à largeur de raie étroite aide à maintenir la cohérence, à réduire le bruit de phase et à améliorer la sensibilité des mesures dans les applications à longue portée et haute résolution.

Q : Quelle est la différence entre ce laser coaxial à largeur de raie étroite et un laser DFB en boîtier papillon ?

R : La principale différence réside dans le format du package. Ce produit utilise un boîtier coaxial compact avec TEC, thermistance, photodiode de moniteur et isolateur optique intégrés, ce qui le rend adapté aux modules LiDAR à espace limité et à l'intégration OEM couplée par fibre.

Les lasers DFB en boîtier papillon offrent généralement davantage d'interfaces électriques et une plus grande flexibilité pour les systèmes de laboratoire, les équipements de télécommunications et les applications nécessitant des conceptions thermiques ou électriques personnalisées.

Le package approprié dépend des exigences du système, notamment de la taille, de la gestion thermique, de l'interface électrique et de la méthode d'intégration.

Q : La longueur d'onde de 1 550 nm est-elle sans danger pour les yeux pour le LiDAR automobile ?

R : La région de longueur d’onde de 1 550 nm est généralement considérée comme plus sûre pour les yeux pour les applications LiDAR par rapport aux longueurs d’onde plus courtes telles que 905 nm. À environ 1 550 nm, l'absorption par les structures antérieures de l'œil réduit considérablement l'exposition de la rétine, permettant aux systèmes LiDAR d'atteindre des niveaux de puissance optique admissibles plus élevés selon les normes de sécurité laser applicables.

La classification finale de sécurité oculaire dépend de la conception complète du système, y compris la puissance de sortie, la divergence du faisceau, le format de modulation, la durée d'exposition et la conformité aux normes telles que la norme CEI 60825.

Q : Quelle est la quantité minimum de commande (MOQ) ?

R : Le MOQ est de 2 pièces.
