Source de pompe haute puissance à fibre multimode 1064 nm

Table des matières

1. Présentation du Source de pompe haute puissance à fibre multimode 1064 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Accessoires standards

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

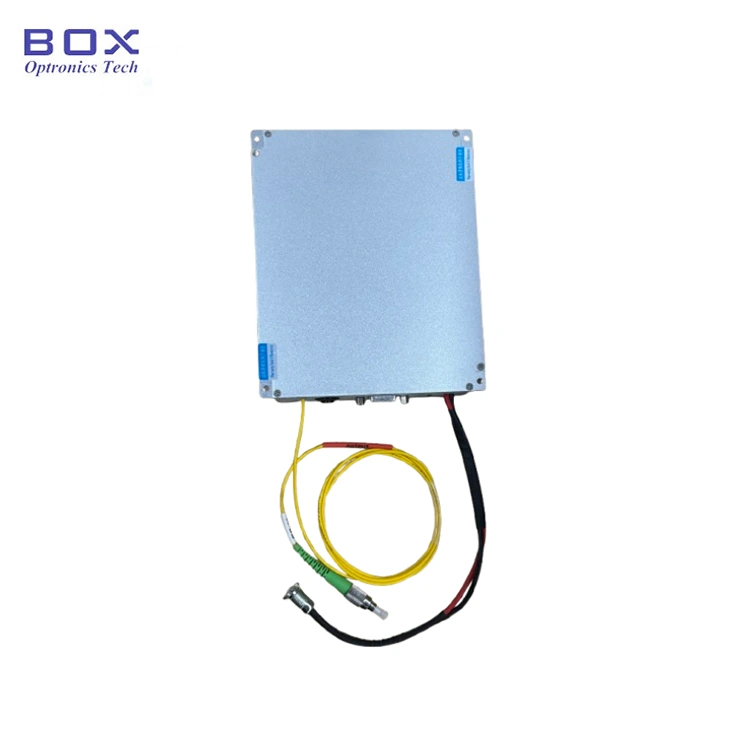

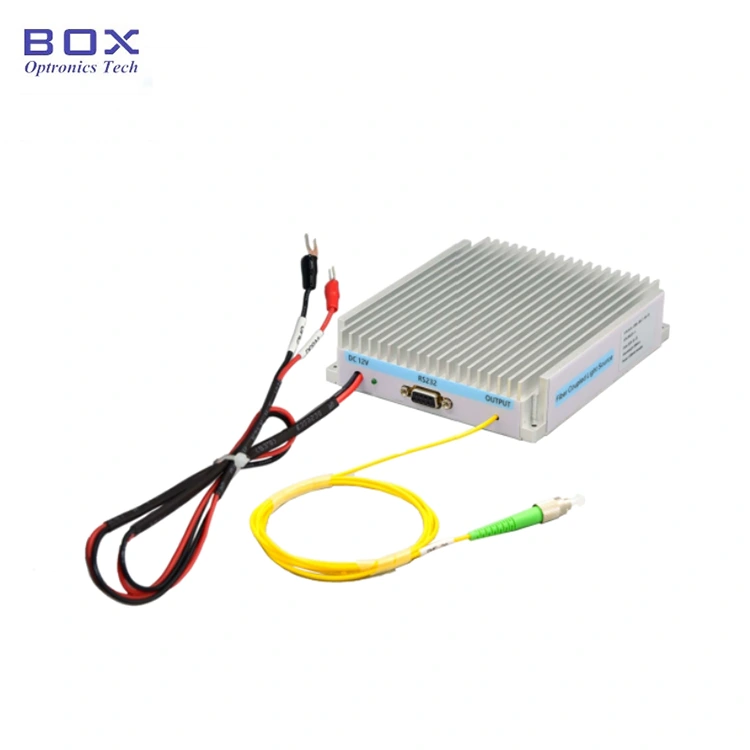

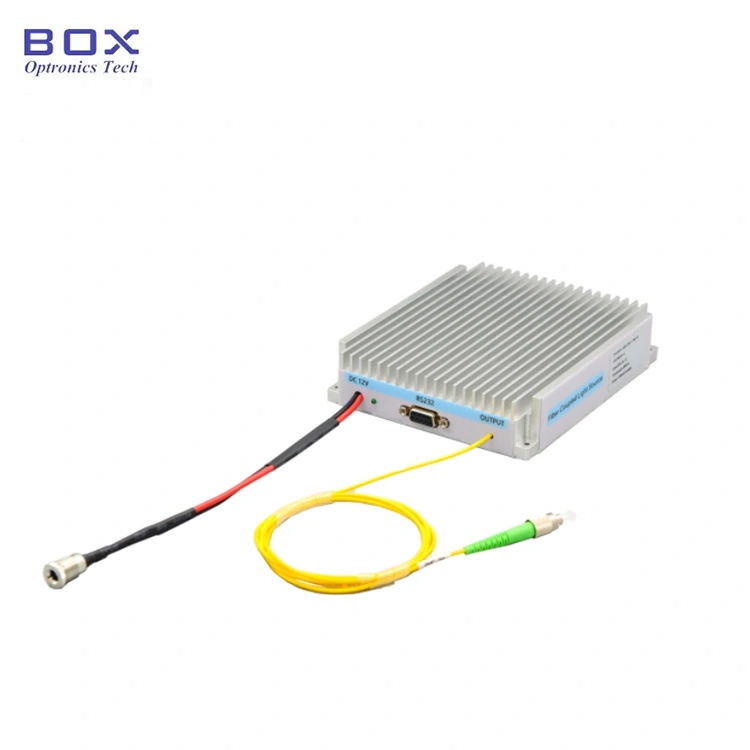

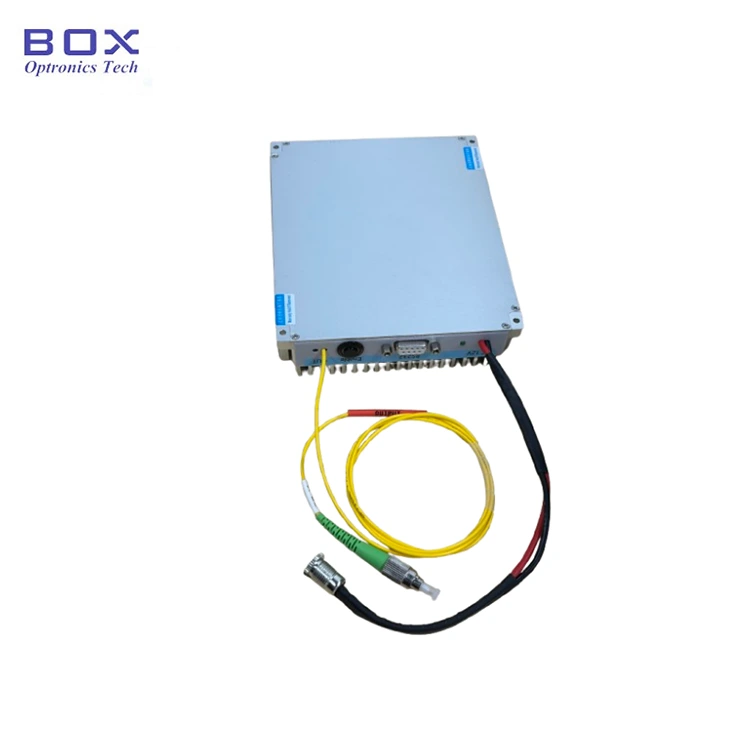

La source laser haute puissance 1064 nm est basée sur un Puce laser à semi-conducteur haute performance, avec sortie couplée par fibre 105/125um, et un circuit de conduite à courant constant conçu pour assurer la sécurité et la stabilité fonctionnement du laser. adapté aux applications de pompage laser à fibre, la biomédecine, etc. Lors d'une utilisation à long terme, il convient de prêter attention à dissipation thermique de la source laser.

Produit Spécifications

Caractéristiques du produit

● Haute stabilité ;

● Élevé puissance de sortie ;

● Paquet de modules avec surveillance des communications pour une intégration facile ;

● Prévoir un connecteur FC/UPC ou SMA905.

Applications du produit

● Pompage laser à fibre ;

● Biomédecine ;

● Traitement laser des matériaux.

Produit Détails

● Accessoires standards

Fonctionnement Étapes

Étape 1.Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module source de pompe, les données USB câble, adaptateur secteur, rapport de test, etc.

Étape 2. Alimentation : connectée à un courant continu alimentation à découpage ou une alimentation régulée qui répond à leur puissance besoins en approvisionnement. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni selon les normes de tension locales.)

Étape 3.Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière sur le connecteur ou la bride de la fibre, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

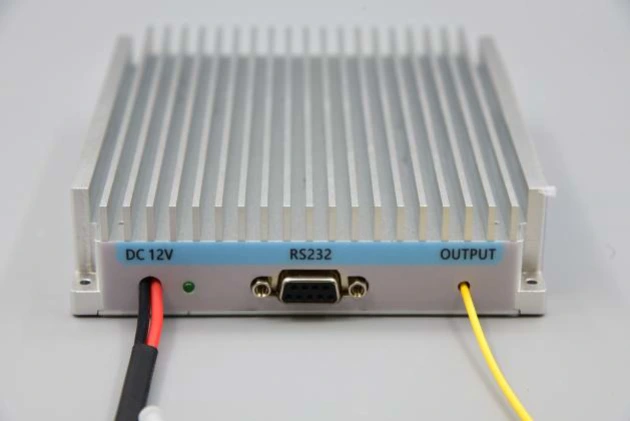

Setp4.Connectez-vous à l'ordinateur hôte : utilisez le câble de données USB-RS232 DB9 pour connecter la fibre multimode 1064 nm haute puissance Pump Source et l’ordinateur ; l'ordinateur doit d'abord installer un dédié Pilote de port série pour identifier le câble de données du port série USB-RS232, sinon Le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

Logiciel Step5.Control : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD de la fibre multimode 1064 nm Source de pompe haute puissance. Choisissez le bon port, définissez le courant et température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez la vitesse du variateur courant lentement lors du fonctionnement initial. N'appliquez pas le courant complet immédiatement.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Commande informations

par exemple : BFL-1064-20M1 -FU-M

(Informations de commande : Source de pompe haute puissance à fibre multimode 1064 nm, 20 W puissance de sortie, avec fibre 105/125um 0,22NA, connecteur FC/UPC, ensemble de modules).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 15 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Remarques d'opération et Entretien

● Lors d'une utilisation à long terme, faites attention à la chaleur dissipation de la source laser. La source laser doit être fixée sur la chaleur évier et refroidi par un ventilateur.

● Avant d'utiliser une source laser avec un connecteur fibre, il est nécessaire pour s'assurer que la face d'extrémité du connecteur à fibre optique est propre pour éviter griller la fiche de la fibre optique, ce qui n'est pas couvert par la garantie gratuite.

● Assurez-vous que toutes les personnes présentes dans la zone portent des vêtements de sécurité laser appropriés. lunettes pour se protéger contre le rayonnement généré par le laser. On suppose que l'opérateur est familier avec les dangers liés au fonctionnement du laser et pratiques de sécurité laser.

● Lorsque l'appareil est utilisé, il peut émettre plusieurs watts de lumière optique. rayonnement. Cela présente à la fois un risque pour la sécurité des yeux et une source de chaleur potentielle. pour enflammer des combustibles.

● Installez un arrêt de faisceau adéquat pour capturer le rayonnement optique du extrémité de la fibre. Assurez-vous que la sortie est dirigée vers un arrêt de faisceau approprié ou la cible visée.

● Toujours augmenter le courant appliqué à l'appareil de zéro jusqu'au niveau souhaité. Inversez cette procédure lorsque vous éteignez la diode.

● Le fonctionnement à des puissances et des températures supérieures aux spécifications entraînera accélérer le vieillissement de l’appareil et peut le détruire.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
