Ensemble de table de source laser à pompe 974 nm 976 nm avec écran tactile

Table des matières

1. Présentation du Ensemble de table de source laser à pompe 974 nm 976 nm avec écran tactile

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Accessoires standards

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

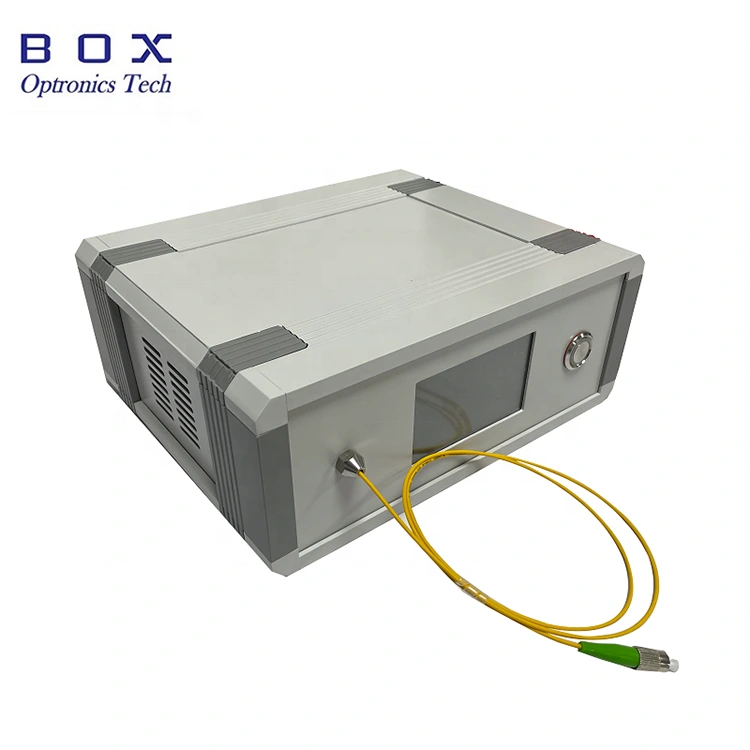

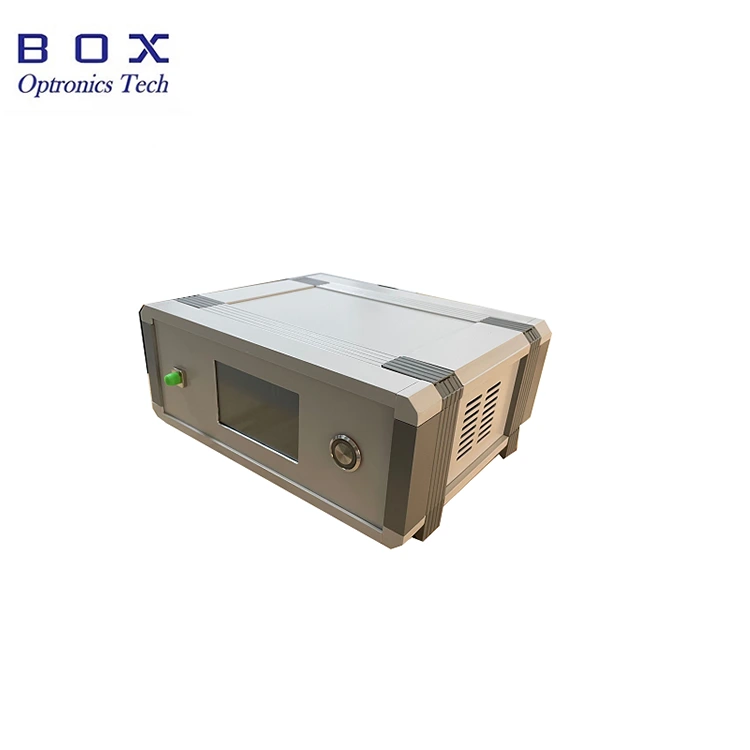

Table de travail de source laser à pompe 974 nm 976 nm de Box Optronics Le boîtier avec écran tactile adopte une puce laser à semi-conducteur avancée et un circuit intégré spécial pour obtenir une puissance élevée, une stabilité élevée et une faible puissance consommation. La source laser, avec une puissance de sortie de 200 mW/ 400 mW/ 600 mW en option, est émis via une fibre monomode ou à maintien de polarisation couplage de fibres. Il peut être largement utilisé dans les tests et l'expérimentation de communication optique, laser à fibre, détection par fibre et autres domaines. La méthode d'utilisation est simple, stable et fiable.

Produit Spécifications

Caractéristiques du produit

● Écran LCD affichage de l'état.

● Puissance et stabilité spectrale ;

● Intégré chauffeur; émet de la lumière à la mise sous tension.

Applications du produit

● Non linéaire recherche en optique;

● EDFA Amplificateur à fibre dopée à l'erbium ;

● Pompage laser à fibre.

Détails du produit

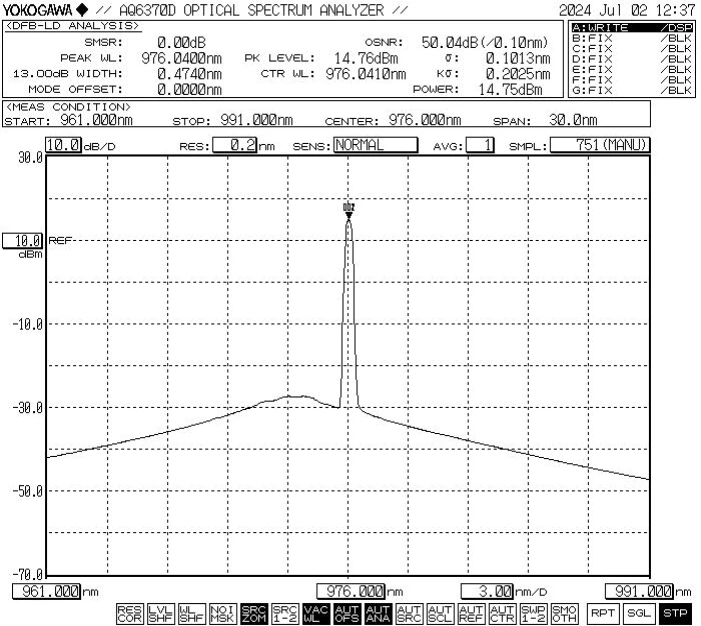

● Spectre typique : 976 nm, tolérance WL +/-1 nm.

● Accessoires standards

Étapes de fonctionnement

Étape 1. Ouverture et assemblage :

Please check whether the accessories are complete before assembly.

Étape 2. Connectez l'alimentation :

Insérez le cordon d'alimentation dans la prise du cordon d'alimentation du châssis. fond de panier et connectez l’alimentation.

Étape 3.Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière sur le connecteur ou la bride de la fibre, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Setp4.Allumez la source de lumière :

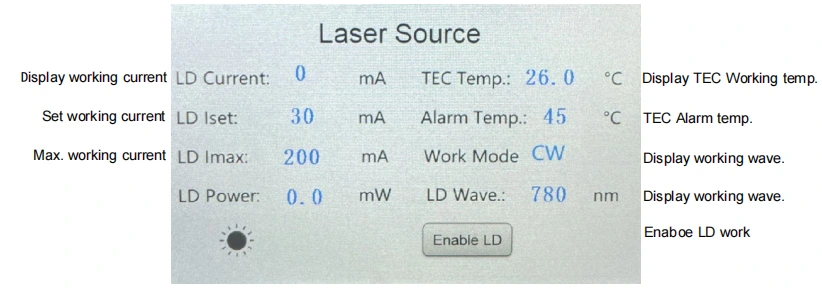

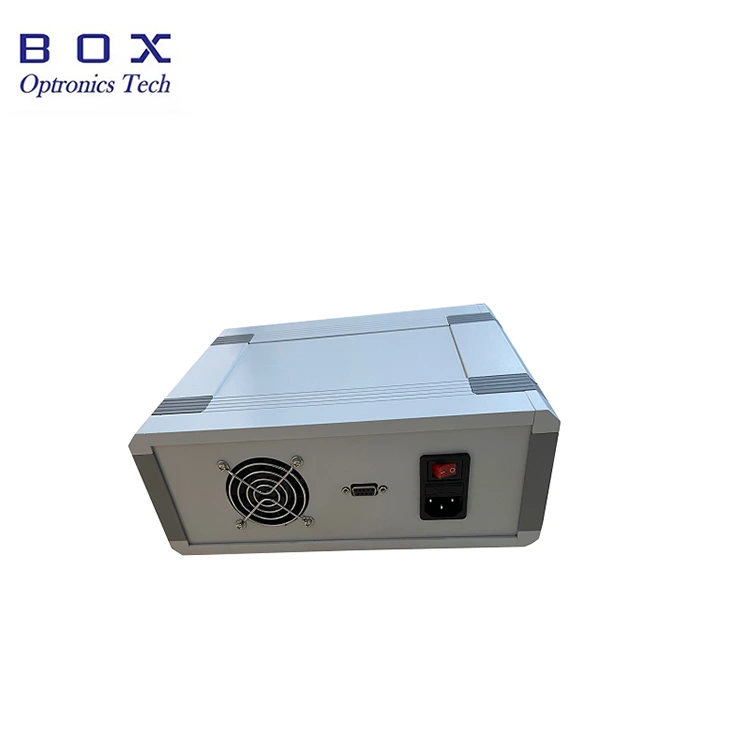

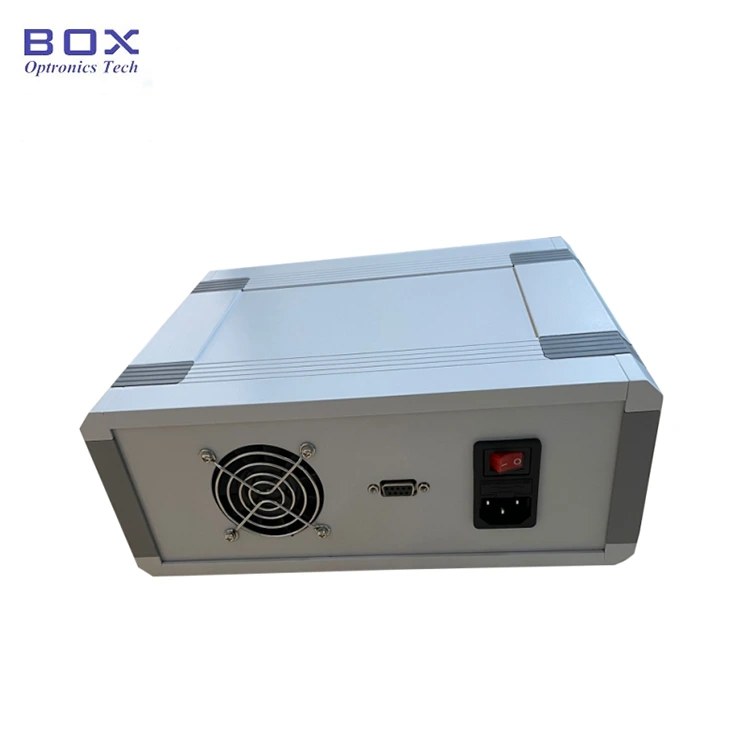

Allumez l’interrupteur d’alimentation à l’arrière. Remarque : à l'heure actuelle, le Les valeurs de courant de travail et de puissance sont les paramètres définis lors du dernier arrêt. Si vous avez besoin de les ajuster, vous pouvez les toucher et les modifier via le Écran LCD. Après avoir réglé le courant de travail approprié, activez le laser sortie via le commutateur « Enable LD ».

Step5.Shutdown

Après utilisation, éteignez le panneau avant « activer LD » pour éteindre la sortie laser et éteindre l’interrupteur d’alimentation, débranchez le cordon d'alimentation.

Commande informations

par exemple : BLD-976-6HSM-FA-BP1

(Informations de commande : Ensemble de table de source laser à pompe 976 nm avec Écran tactile, puissance de sortie 600 mW, avec fibre SM Hi1060, connecteur FC/APC, protection contre la lumière réfléchie à 1064 nm, pack Benchtop).

*Équipé d'un protecteur de pompe, l'atténuation de la puissance de sortie est de 10 à 15 %.

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Lors du démarrage, vérifiez d'abord que l'interrupteur d'alimentation et l'interrupteur à bouton sont éteints, puis branchez l'alimentation. Lors de l'arrêt, confirmez d'abord l'interrupteur de désactivation LD, puis éteignez l'interrupteur à bouton, puis déconnectez l'alimentation. Ne coupez pas l'alimentation directement lorsque l'équipement fonctionne.

● Avant de connecter le connecteur de fibre optique, essuyez-le avec papier miroir sans poussière, et assurez-vous de coopérer avec l'extrémité de la fibre optique détecteur de visage à observer. Après avoir confirmé le nettoyage, connectez-le via le bride; la face d'extrémité du connecteur de fibre optique peut être brûlée lorsque le le laser est connecté. Lors du raccordement de la bride, il faut s'assurer qu'il n'y a n'est pas une opération légère. Lorsqu'il n'est pas utilisé, veuillez couvrir le capuchon anti-poussière du connecteur de fibre optique.

● Pour éviter de brûler l'extrémité du connecteur de fibre optique avec poussière, ne branchez pas et ne débranchez pas fréquemment le connecteur de fibre optique à l'avant panneau.

● Veuillez faire attention à la résistance à l'humidité et placez-le dans un endroit sec. lieu.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Le produit est endommagé ou endommagé en raison de facteurs naturels ou effets environnementaux (choc électrique, poussière);

(2) The product is damaged due to the user's non-standard operation;

(3) Le produit présente des dommages évidents causés par l'homme ;

(4) Le produit est démonté, modifié ou réparé sans autorisation de l'entreprise;

(5) L'étiquette de garantie du boîtier de la source lumineuse est modifié ou incomplet ;

(6) Le produit est endommagé ou perdu pendant le transport.
