Module source laser Fabry Perot FP

Table des matières

1. Introduction du module source laser Fabry Perot FP

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Modalités de devis et de paiement

10. Délai

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

Présentation du produit - Module source laser Fabry Perot FP

Le module source laser Fabry Perot FP adopte une puce laser à semi-conducteur, un circuit d'entraînement conçu par des professionnels et un contrôle TEC pour garantir un fonctionnement sûr du laser, une puissance de sortie stable et un spectre. 532 nm, 785 nm et 1 064 nm sont facultatifs. La puissance de sortie est supérieure à 50 mW. Des commandes et des logiciels hôtes PC sont fournis pour le fonctionnement et l'intégration. Convient comme source laser à pompe pour l'analyse biomédicale et spectrale.

Spécifications du produit - Module source laser Fabry Perot FP

Caractéristiques du produit - Module source laser Fabry Perot FP

● Puissance de sortie élevée de 50 mW ;

● Puissance et spectre stables ;

● Ensemble de modules compacts 70x90x18mm.

Applications du produit - Module source laser Fabry Perot FP

● Biomédical ;

● Analyse spectrale ;

● Capteur à fibre optique.

Détails du produit - Module source laser Fabry Perot FP

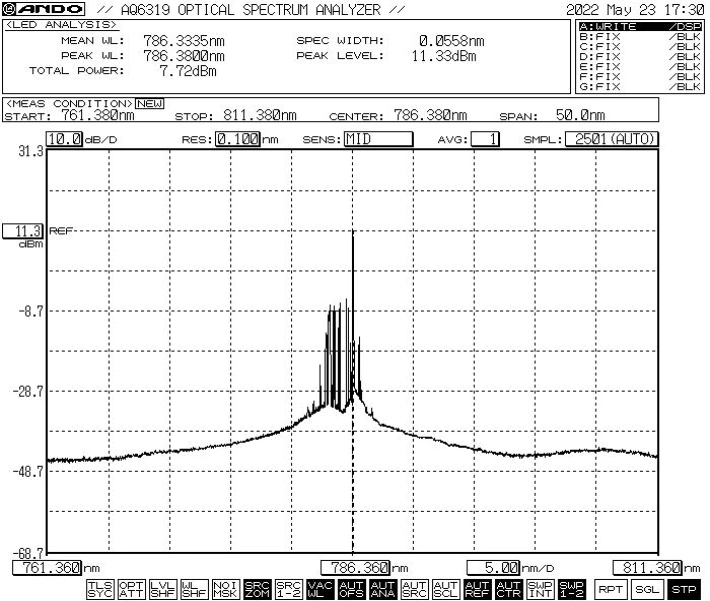

● Courbe typique : source laser 785 nm 50 mW FP

Étapes de fonctionnement - Module source laser Fabry Perot FP

Étape 1. Déballage : Avant le montage, vérifiez si tous les accessoires sont complets.

Étape 2. Alimentation : connectée à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3. Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Étape 4. Connectez-vous à l'ordinateur hôte : utilisez le câble de données USB-RS485 DB9 pour connecter le module source laser Fabry Perot FP et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

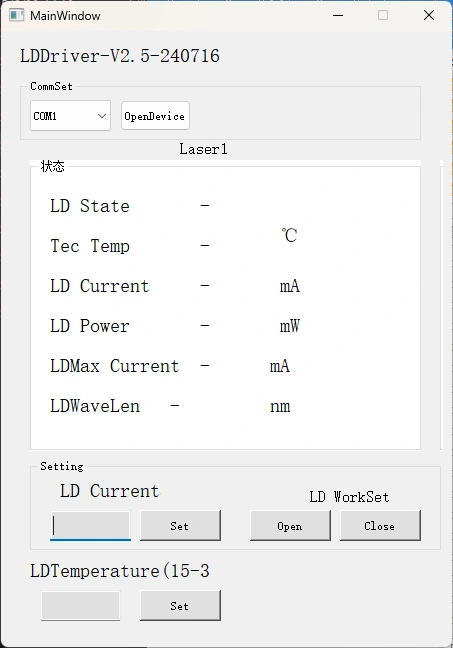

Étape 5. Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD du module source laser Fabry Perot FP. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, coupez l'alimentation électrique et débranchez la connexion fibre.

Informations de commande - Module source laser Fabry Perot FP

par exemple : BFL-F1064-50SM-FA-M

(Informations de commande : module source laser Fabry Perot FP, 1 064 nm, puissance de sortie 50 mW, avec fibre SM, connecteur FC/APC, emballage du module).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et fiche de test - Module source laser Fabry Perot FP

Fiche de données

Feuille de test

Modalités de devis et de paiement-Module Source Laser Fabry Perot FP

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/UPS/FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison-Module source laser Fabry Perot FP

Production : 10-15 jours ouvrables. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Notes de fonctionnement et maintenance-Module source laser Fabry Perot FP

● Il n'est pas recommandé d'insérer ou de retirer fréquemment les connecteurs de fibre optique, afin d'éviter toute contamination par la poussière (qui peut entraîner une perte d'insertion accrue) ou la brûlure des faces d'extrémité du connecteur de fibre optique.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter de brûler les extrémités. Les connecteurs de fibre optique doivent être recouverts de capuchons anti-poussière.

● Si la fibre de sortie doit être connectée à une autre fibre, il est recommandé d'utiliser une épisseuse par fusion.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; conserver dans un endroit sec.

Assurance qualité et service après-vente - Module source laser Fabry Perot FP

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
