Source de lumière haute puissance SLD 1310 nm 80 mW

Table des matières

1. Introduction de la source lumineuse haute puissance SLD 1310 nm 80 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Modalités de devis et de paiement

10. Délai

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

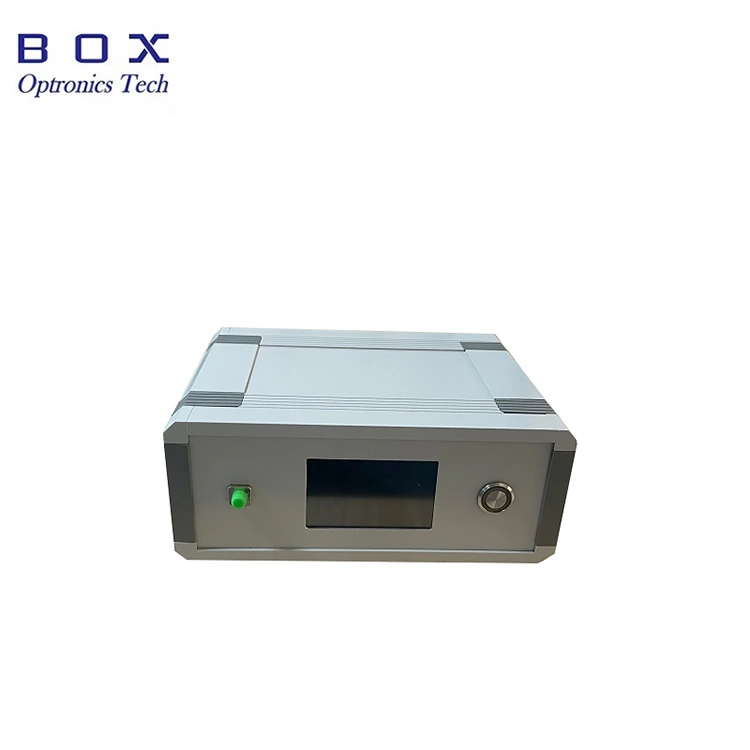

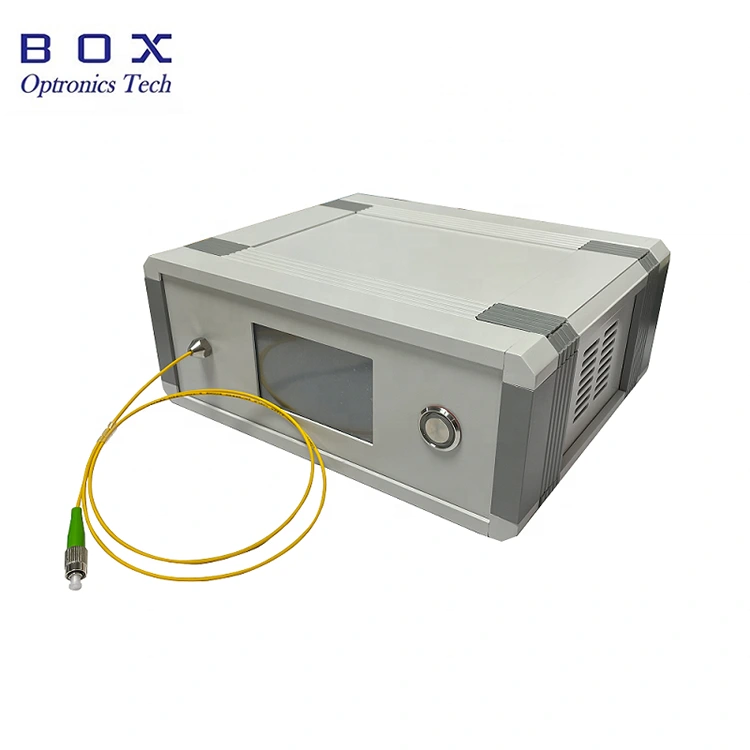

Présentation du produit : source de lumière haute puissance SLD 1310 nm 80 mW.

La source de lumière haute puissance SLD 1 310 nm 80 mW de Box Optronics utilise des puces laser à semi-conducteurs avancées et des circuits intégrés dédiés pour fournir une puissance élevée, une stabilité exceptionnelle et une faible consommation d'énergie. Cette source lumineuse fournit une puissance de sortie d'au moins 80 mW (avec une valeur typique de 100 mW), couplée via une fibre monomode ou à maintien de polarisation. Il est équipé d'une interface à écran tactile qui permet de régler le courant et la puissance de sortie de la source lumineuse.

Spécifications du produit : source de lumière haute puissance SLD 1310 nm 80 mW.

Caractéristiques du produit : source de lumière haute puissance SLD 1310 nm 80 mW.

● Haute puissance : min.80mW, typ.100mW.

● Puissance et stabilité spectrale ;

● Écran tactile LCD, facile à utiliser ;

● Fibre SMF-28e/PM.

Applications du produit : source de lumière haute puissance SLD 1310 nm 80 mW.

● Détection par fibre optique ;

● Tests de perte d'insertion de composants passifs ;

● Imagerie médicale/biologique profonde.

Détails du produit-Source de lumière haute puissance SLD 1310nm 80mW

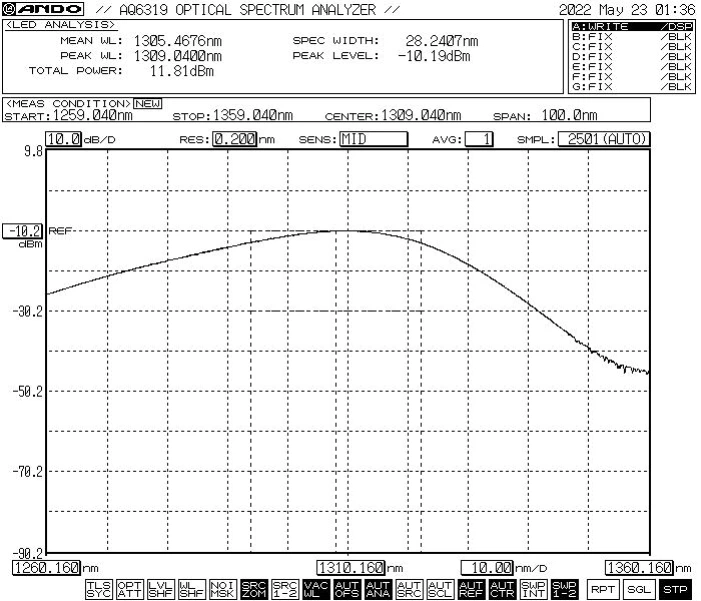

● Spectre typique

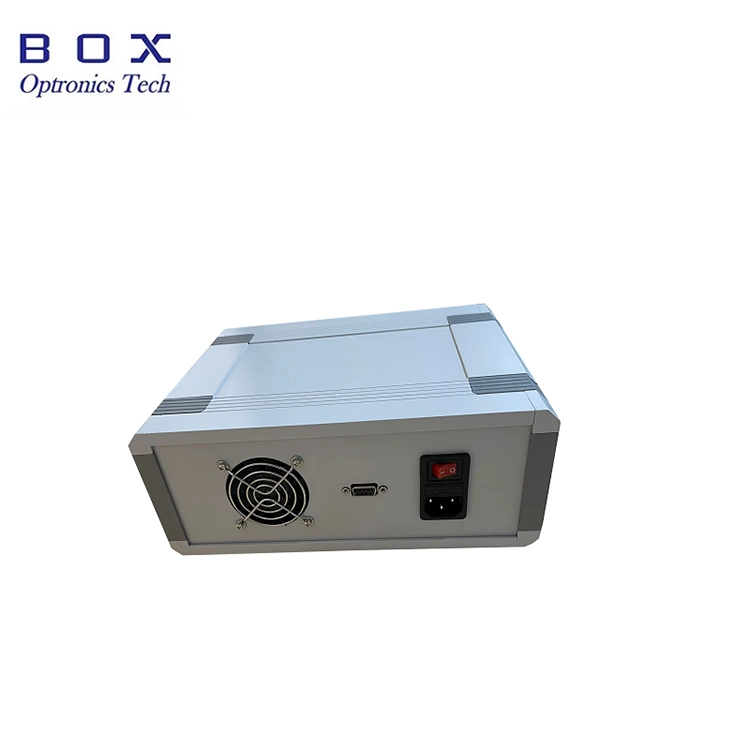

● Vue arrière : avec ventilateur de refroidissement, interface de communication, interrupteur d'alimentation, port d'alimentation.

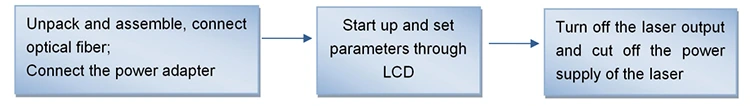

Étapes de fonctionnement : source de lumière haute puissance 1310 nm 80 mW SLD.

Étape 1. Ouverture et assemblage :

Veuillez vérifier si les accessoires sont complets avant l'assemblage.

Étape 2. Connectez l'alimentation :

Insérez le cordon d'alimentation dans la prise du cordon d'alimentation du fond de panier du châssis et connectez l'alimentation.

Étape 3. Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Étape 4. Allumez la source de lumière :

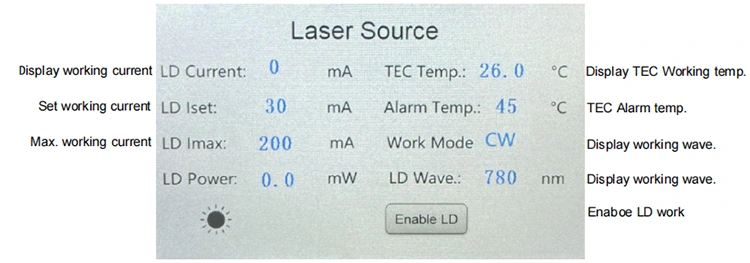

Allumez l’interrupteur d’alimentation à l’arrière. Remarque : à l'heure actuelle, les valeurs de courant et de puissance de fonctionnement sont les paramètres définis lors du dernier arrêt. Si vous devez les ajuster, vous pouvez les toucher et les modifier via l'écran LCD. Après avoir défini le courant de travail approprié, activez la sortie laser via le commutateur « Activer LD ».

Étape 5. Fermer

Après utilisation, éteignez le panneau avant « activer LD » pour éteindre la sortie laser et éteignez l'interrupteur d'alimentation, débranchez le cordon d'alimentation.

Informations de commande : source de lumière haute puissance SLD 1310 nm 80 mW

Par exemple : BSLD-1310-1HSM-FA-B

(Informations de commande : source de lumière haute puissance SLD 1310 nm 100 mW, avec fibre SM, connecteur FC/APC, boîtier de table).

Fiche technique et feuille de test - Source de lumière haute puissance SLD 1310 nm 80 mW

Fiche de données

Feuille de test

Conditions de devis et de paiement - Source de lumière haute puissance SLD 1310 nm 80 mW

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/UPS/FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Source de lumière haute puissance SLD 1310 nm 80 mW

La production prend environ 10 jours ouvrés. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'utilisation et maintenance - Source de lumière haute puissance SLD 1310 nm 80 mW

● Lors du démarrage, vérifiez d'abord que l'interrupteur d'alimentation et l'interrupteur à bouton sont éteints, puis connectez l'alimentation. Lors de l'arrêt, confirmez d'abord l'interrupteur de désactivation LD, puis éteignez l'interrupteur à bouton, puis débranchez l'alimentation. Ne coupez pas l'alimentation directement lorsque l'équipement fonctionne.

● Avant de connecter le connecteur de fibre optique, essuyez-le avec du papier miroir sans poussière et assurez-vous de coopérer avec le détecteur d'extrémité de fibre optique pour l'observer. Après avoir confirmé le nettoyage, connectez-le à travers la bride ; la face d'extrémité du connecteur de fibre optique peut être brûlée lorsque le laser est connecté. Lors du raccordement de la bride, il faut s'assurer qu'il n'y a pas de fonctionnement léger. Lorsqu'il n'est pas utilisé, veuillez couvrir le capuchon anti-poussière du connecteur de fibre optique.

● Pour éviter de brûler l'extrémité du connecteur de fibre optique avec de la poussière, ne branchez et ne débranchez pas fréquemment le connecteur de fibre optique sur le panneau avant.

● Veuillez faire attention à la résistance à l'humidité et placez-le dans un endroit sec.

Assurance qualité et service après-vente - Source de lumière haute puissance SLD 1310 nm 80 mW

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Le produit est endommagé ou endommagé en raison de facteurs naturels ou d'effets environnementaux (choc électrique, poussière) ;

(2) Le produit est endommagé en raison d'un fonctionnement non standard de l'utilisateur ;

(3) Le produit présente des dommages évidents causés par l'homme ;

(4) Le produit est démonté, modifié ou réparé sans autorisation de l'entreprise ;

(5) L'autocollant de l'étiquette de garantie du boîtier de la source lumineuse est modifié ou incomplet ;

(6) Le produit est endommagé ou perdu pendant le transport.
