Diode laser SLED 1060 nm 5 mW

Table des matières

1. Introduction de la diode laser SLED 1060 nm 5 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Exemple d'emballage

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Remarques sur le fonctionnement

11. Assurance qualité et service après-vente

Présentation du produit

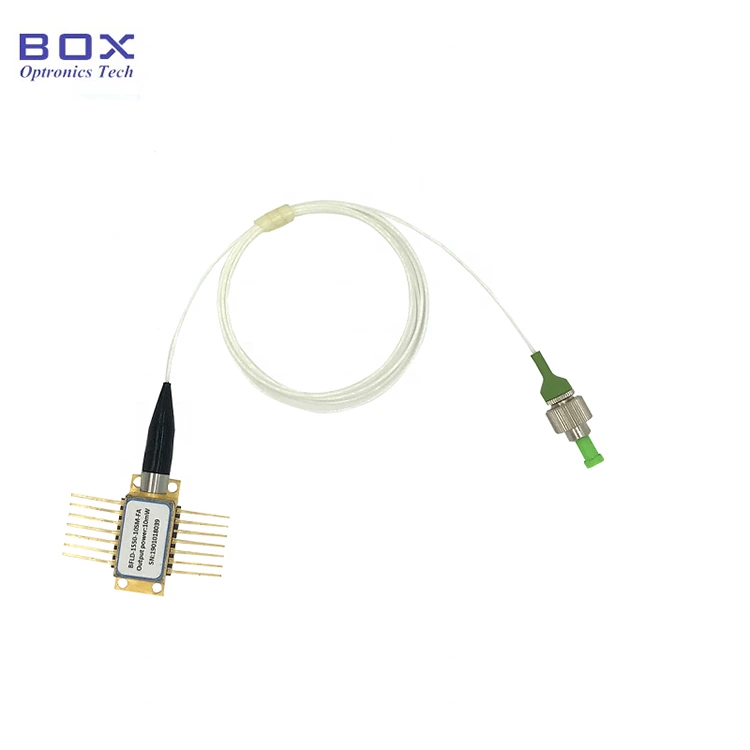

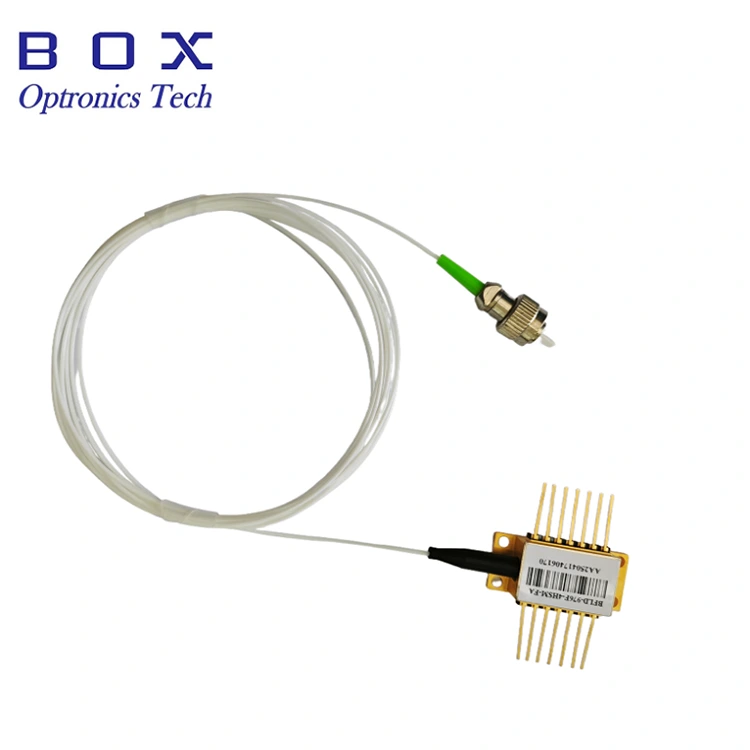

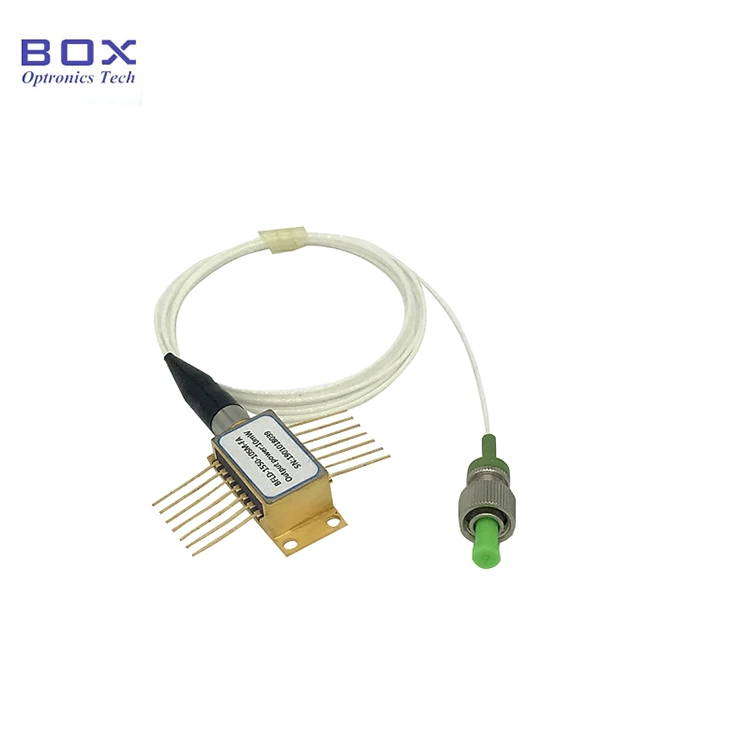

Il s'agit d'une diode laser SLED 1060 nm 5 mW avec un boîtier papillon à 14 broches. Il offre une puissance de sortie allant jusqu'à 5 mW, une bande passante supérieure à 15 nm à 3 dB et intègre TEC et thermistance pour un spectre stable et fluide. Convient à la tomographie par cohérence optique (OCT). Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes.

Spécifications du produit

Caractéristiques du produit

● Pigtail SM Hi1060 ou PM980 ;

● Puissance de sortie jusqu'à 5 mW ;

● Boîtier BTF 14 broches avec TEC et Monitor PD.

Applications du produit

● Gyroscopes à fibre optique ;

● Système de détection à fibre optique ;

● Système d'équipement optique.

Détails du produit

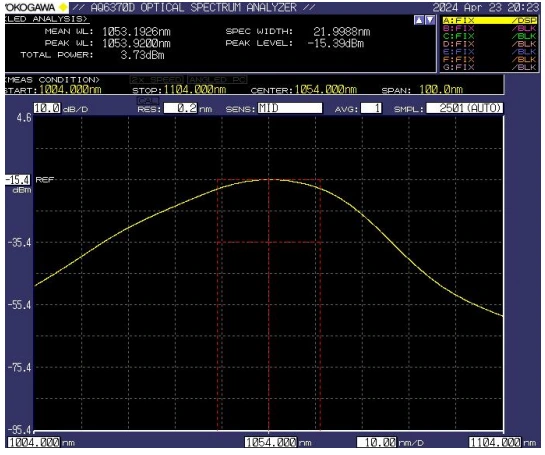

● Typical spectrum: -3dB Bandwidth Min.15nm / Typ.20nm

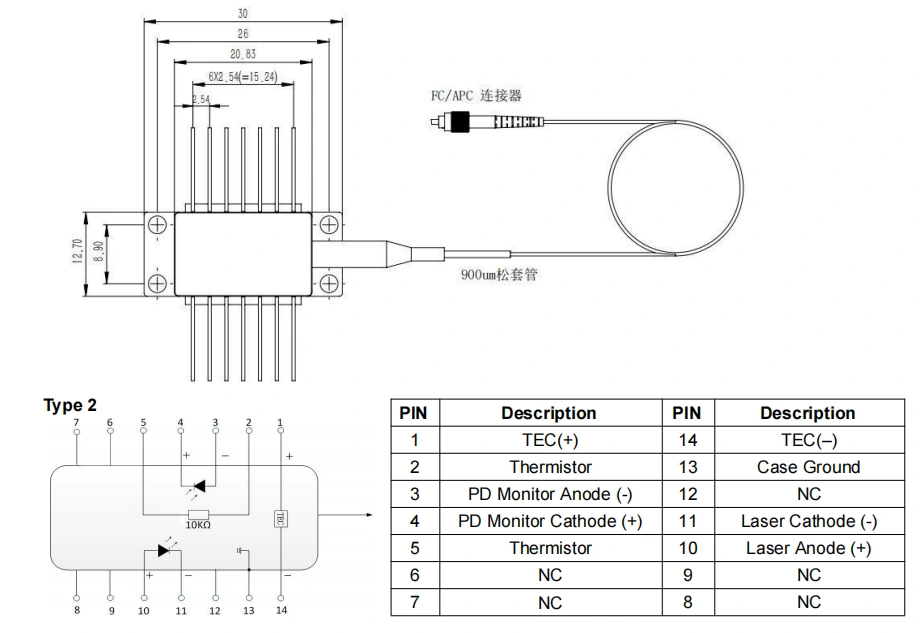

● Dessin de l'emballage et définition du PIN-OUT (unité : mm) - Diode laser SLED 1060 nm 5 mW

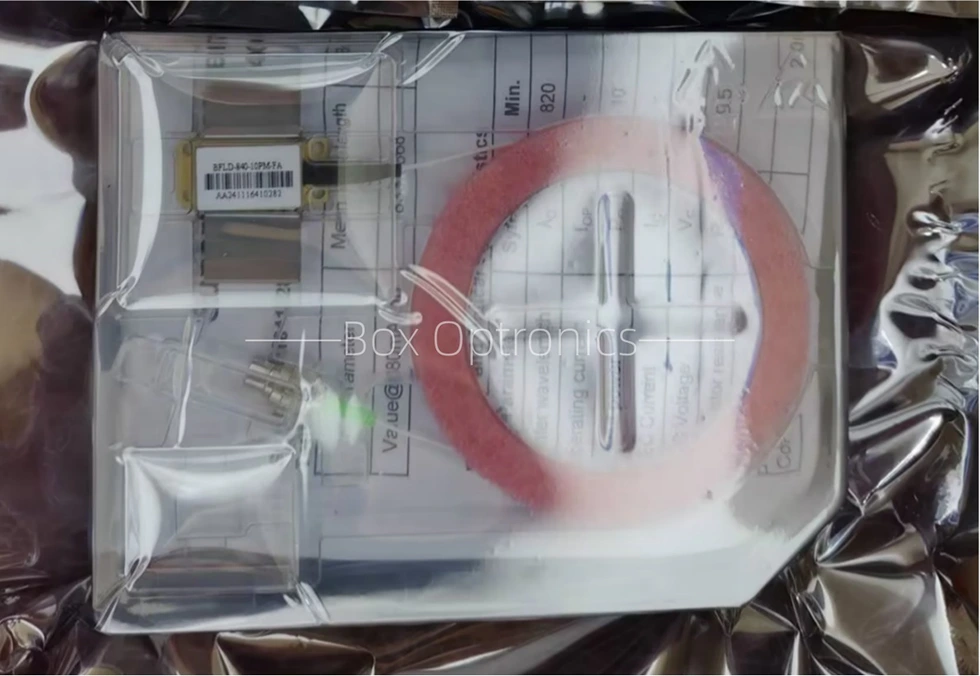

● Exemple d'emballage

*Appareil autonome ; pas de pilote intégré (pilote externe en option).

Informations de commande

par exemple : BFSLD-1060-5SM-FA

(Informations de commande : diode laser SLED 1 060 nm 5 mW, boîtier papillon, avec fibre SM Hi1060, connecteur FC/APC).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Modalités de devis et de paiement

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; ne regardez pas directement l’extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; par conséquent, le strict respect des mesures de protection antistatique est requis pendant l’emballage, le transport et l’utilisation. De plus, des précautions doivent être prises pour éviter les surtensions de l'alimentation électrique, car ne pas le faire pourrait entraîner des dommages permanents à l'appareil (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un bracelet antistatique).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lors de l'insertion ou du retrait d'un appareil de son support, n'exercez pas de pression ni ne tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipés de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes. Une attention particulière doit être portée aux points suivants : pendant le processus de soudage, l'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Pendant le processus de mise sous tension, n'appliquez jamais directement un courant élevé, car cela risque d'endommager la puce. Au lieu de cela, mettez l'appareil sous tension à un niveau de courant proche du seuil de la puce, puis augmentez progressivement le courant par petits incréments jusqu'à ce que le niveau souhaité soit atteint.

● Avant de mettre sous tension tous les composants, activez d'abord le refroidisseur, puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe et la surcharge de la puce.

Assurance qualité et service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
