Diode SLD 840 nm 10 mW 35 nm

Table des matières

1. Introduction de la diode SLD BW 840 nm 10 mW 35 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Exemple d'emballage

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Remarques sur le fonctionnement

11. Assurance qualité et service après-vente

Présentation du produit

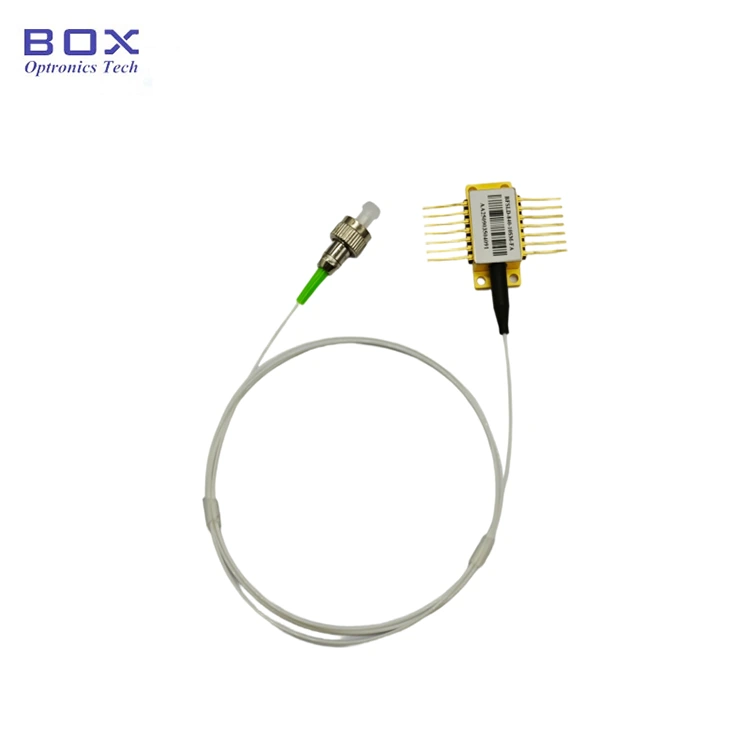

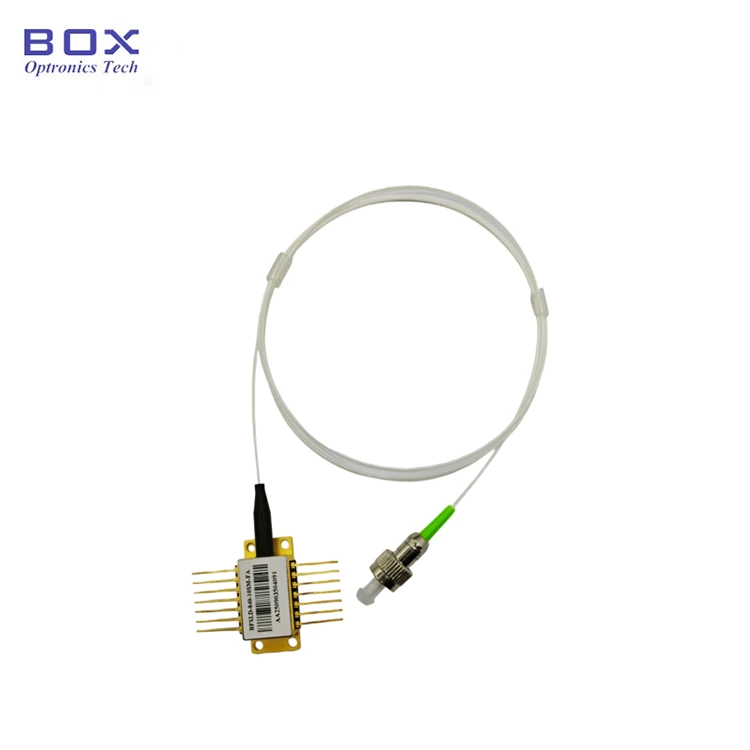

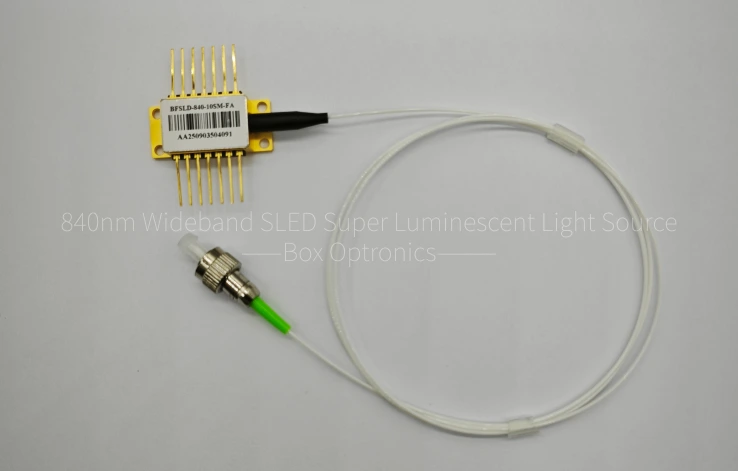

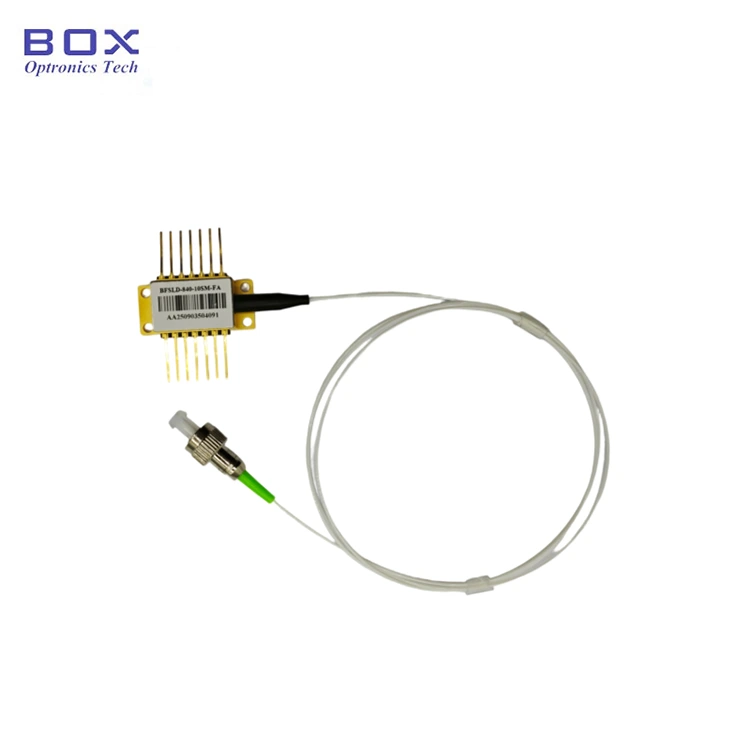

Il s'agit d'une diode super luminescente SLED à large bande de 840 nm avec un boîtier papillon à 14 broches. Il offre une puissance de sortie allant jusqu'à 10 mW, une bande passante supérieure à 35 nm à 3 dB et intègre un TEC et une thermistance pour un spectre stable et fluide. Convient à la tomographie par cohérence optique (OCT). Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes.

Spécifications du produit

Caractéristiques du produit

● Fibre SM ou fibre amorce PM ;

● Puissance de sortie élevée jusqu'à 10 mW ;

● Boîtier BTF 14 broches avec TEC.

Applications du produit

● Gyroscopes à fibre optique ;

● Sources lumineuses à large bande en laboratoire et tests optiques ;

● Tomographie par cohérence optique (OCT) et équipements d'imagerie médicale.

Détails du produit

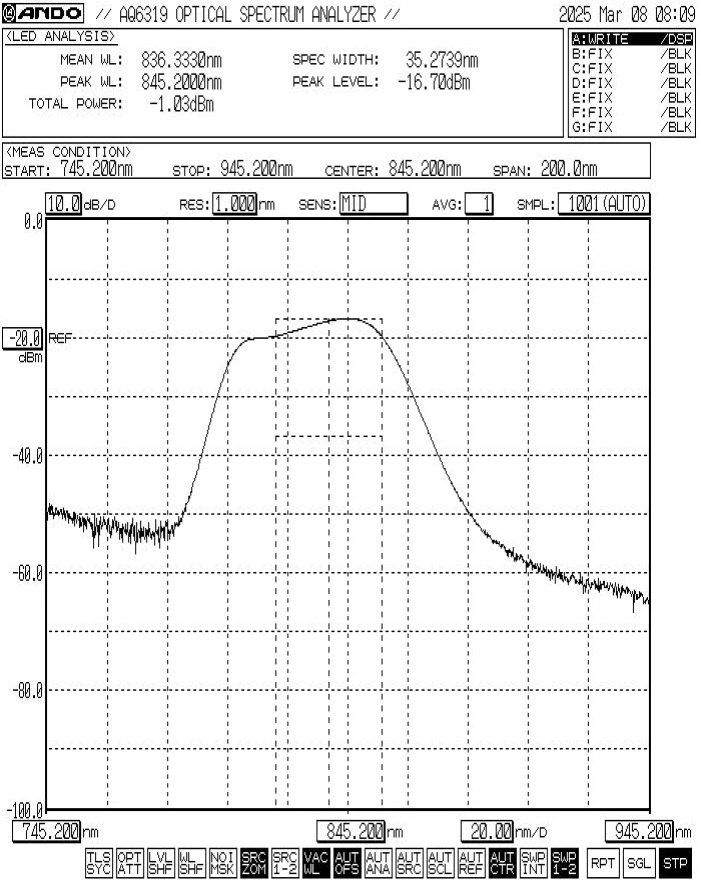

● Spectre typique : -3dB de bande passante Min.30nm / Typ.35nm

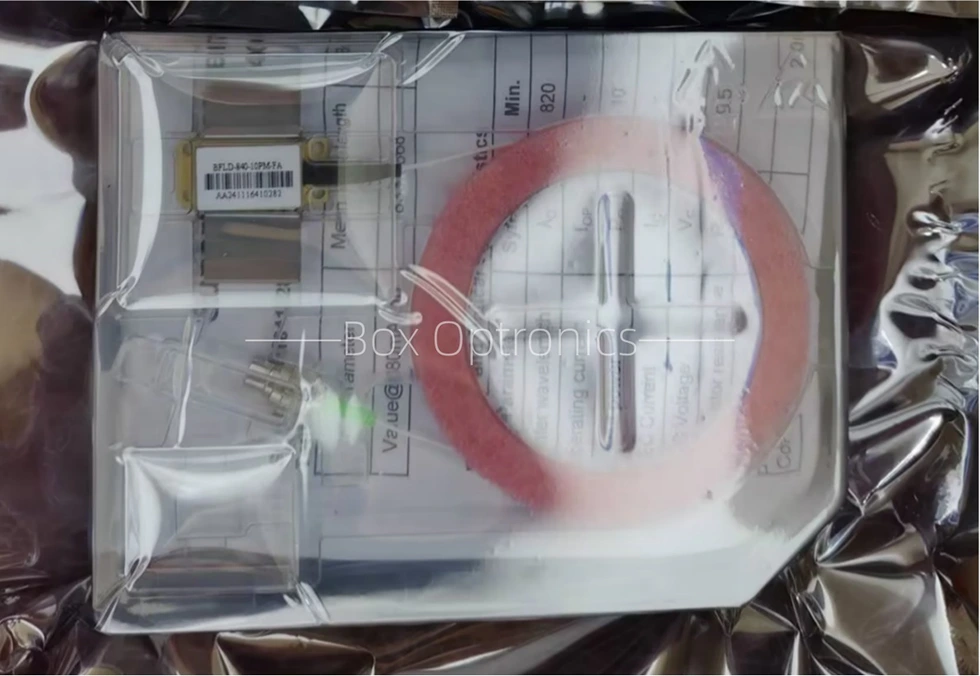

● Exemple d'emballage

Appareil autonome ; pas de pilote intégré (pilote externe en option).

Informations de commande

par exemple : BFSLD-840-103SM-FA

(Informations de commande : diode SLD BW 840 nm 10 mW 35 nm, boîtier papillon, bande passante typique de -3 dB 35 nm, avec fibre SM, connecteur FC/APC).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test

Fiche de données

Feuille de test

Modalités de devis et de paiement

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Remarques d'opération

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; ne regardez pas directement l’extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; par conséquent, le strict respect des mesures de protection antistatique est requis pendant l’emballage, le transport et l’utilisation. De plus, des précautions doivent être prises pour éviter les surtensions de l'alimentation électrique, car ne pas le faire pourrait entraîner des dommages permanents à l'appareil (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un bracelet antistatique).

● Vérifiez la stabilité du circuit de fonctionnement du produit pour éviter les dommages causés par les courants impulsionnels.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lors de l'insertion ou du retrait d'un appareil de son support, n'exercez pas de pression ni ne tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipés de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes. Une attention particulière doit être portée aux points suivants : pendant le processus de soudage, l'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement les plages de tension et de courant de fonctionnement spécifiées dans la fiche technique. Les paramètres clés, notamment Ith (courant de seuil), Iop max (courant de fonctionnement maximal), Vop max (tension de fonctionnement maximale) et λc (longueur d'onde centrale), doivent être spécifiquement référencés dans le rapport de test fourni au moment de l'expédition. Remarque : Un fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
