Micro-module de source lumineuse à large bande SLD de 1 550 nm

Table des matières

1. Introduction du micro-module de source lumineuse à large bande SLD 1550 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Modalités de devis et de paiement

10. Délai

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

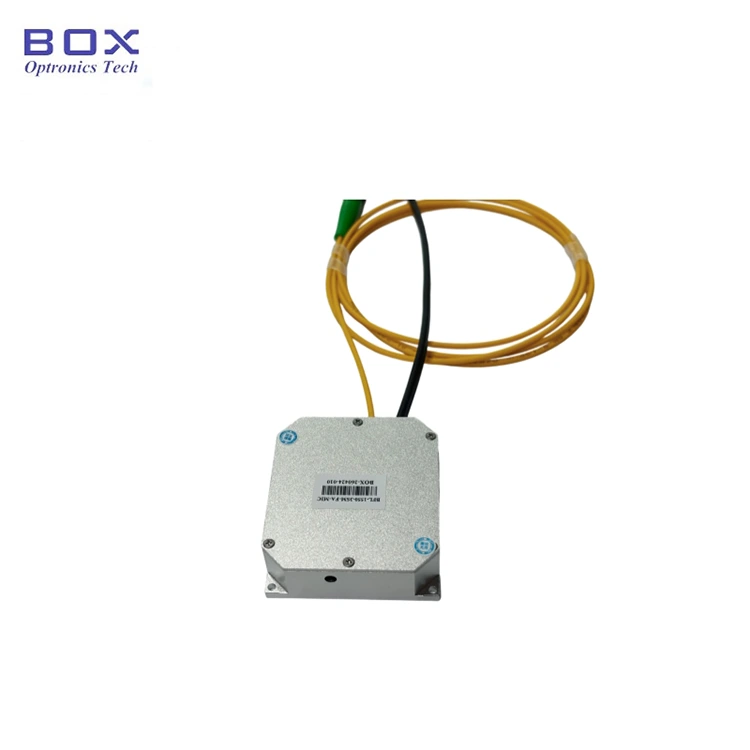

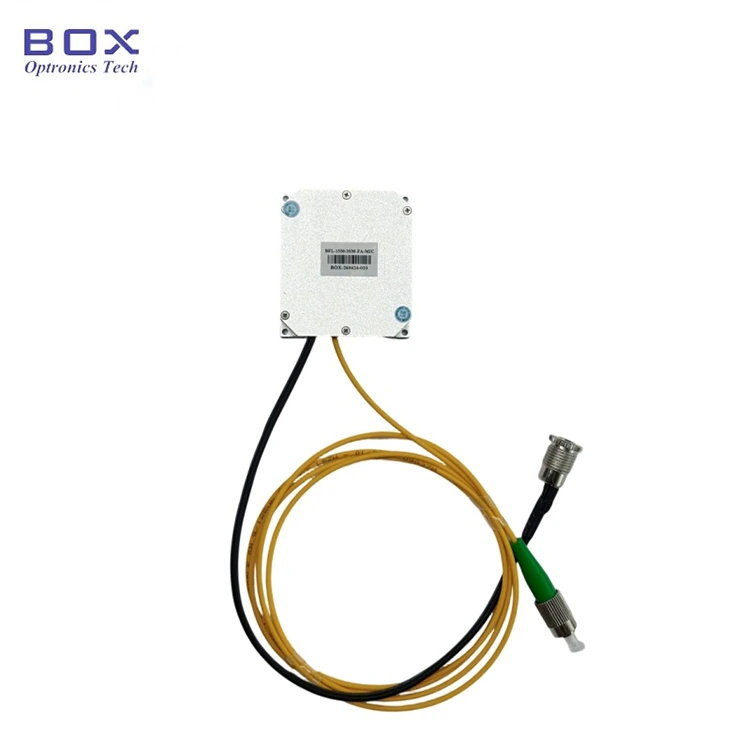

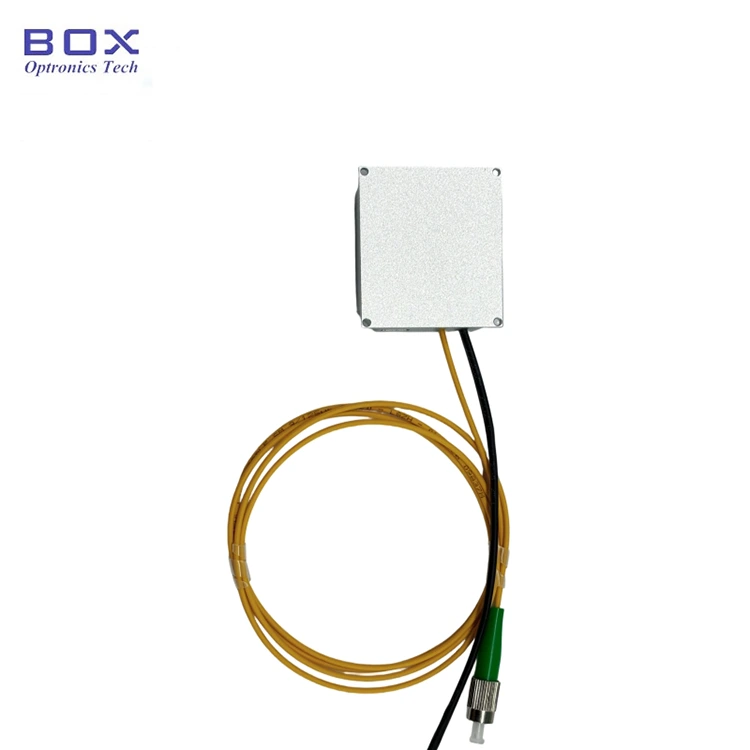

Présentation du produit : micro-module de source lumineuse à large bande SLD 1550 nm

Il s'agit d'un micro-module de source lumineuse à large bande SLD de 1 550 nm adoptant la technologie de diode superluminescente, avec une puissance de sortie de 3 mW et 10 mW en option, une bande passante de -3 dB sur 30 nm, un spectre plat, une faible ondulation et une excellente stabilité à long terme. La fibre SM et la fibre PM sont disponibles. Il prend en charge l'interface de communication RS485 et le logiciel de surveillance pour l'intégration du système. La dimension compacte n'est que de 46,6 x 51,6 x 15 mm.

Spécifications du produit : micro-module de source de lumière à large bande SLD 1550 nm

Caractéristiques du produit : micro-module de source lumineuse à large bande SLD 1550 nm.

● Petite taille ; je

● Large spectre ;

● Faible ondulation spectrale ;

● Communications DB9 femelle (RS485) pour une intégration facile.

Applications du produit : micro-module de source lumineuse à large bande SLD 1 550 nm

● Tomographie par cohérence optique (OCT) ;

● Imagerie médicale ;

● Gyroscope à fibre optique (FOG).

Détails du produit : micro-module de source lumineuse à large bande SLD 1550 nm.

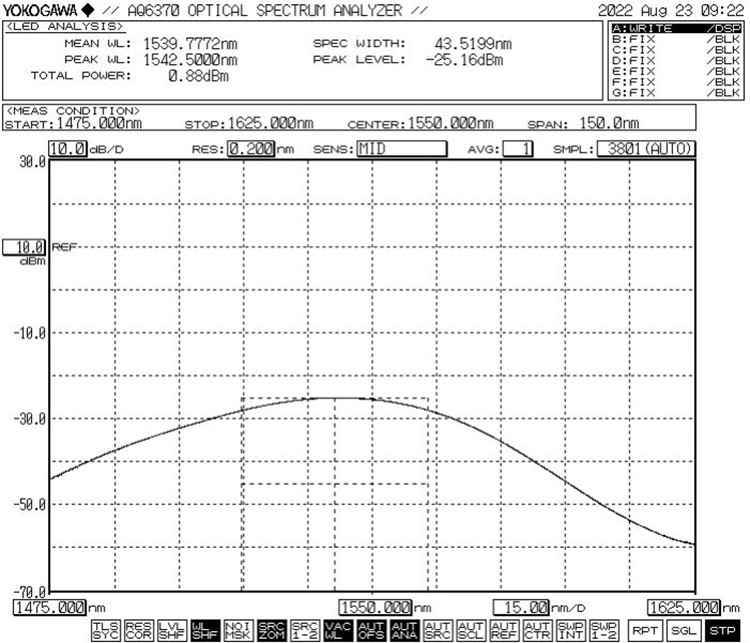

● Spectre typique : -3 dB de bande passante Min.30 nm

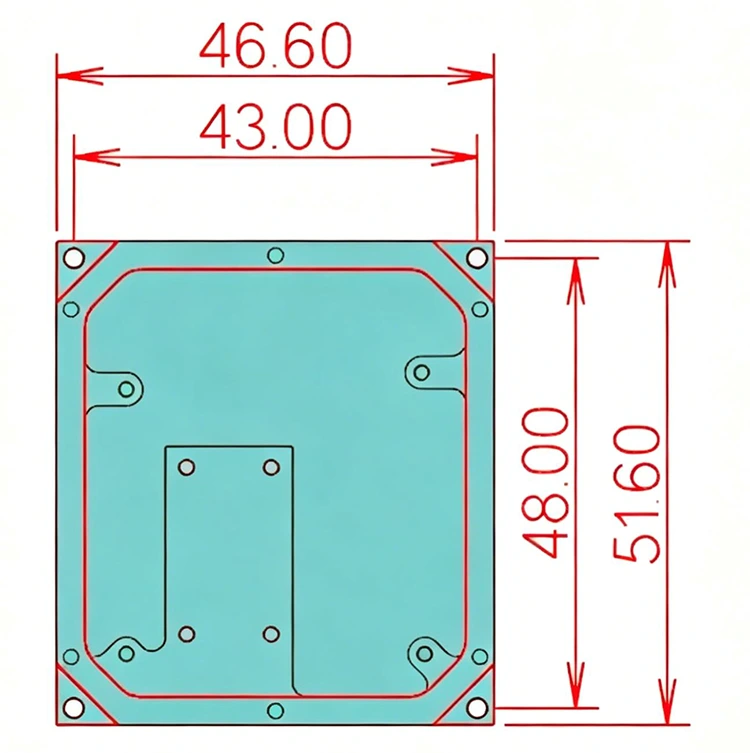

● Dimension (mm) : 46,6 (L) × 51,6 (P) × 15 (H)

Étapes de fonctionnement : micro-module de source de lumière à large bande SLD 1550 nm

Étape 1. Déballage : Avant le montage, vérifiez si tous les accessoires sont complets.

Étape 2. Alimentation : connectée à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3. Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Étape 4. Connectez-vous à l'ordinateur hôte : utilisez le câble de port vert et le câble de données USB-RS485 DB9 pour connecter le micro-module de source lumineuse à large bande SLD 1 550 nm et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

Étape 5. Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD du micro-module de source lumineuse à large bande SLD de 1 550 nm. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, coupez l'alimentation électrique et débranchez la connexion fibre.

Informations de commande : micro-module de source lumineuse à large bande SLD 1 550 nm

par exemple : BSLD-1550-10SM-FA-MIC

(Informations de commande : micromodule de source lumineuse à large bande SLD 1 550 nm, puissance de sortie de 10 mW, avec fibre SMF-28e, connecteur FC/APC).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test - Micro-module de source lumineuse à large bande SLD 1550 nm

Fiche de données

Conditions de devis et de paiement - Micro-module de source lumineuse à large bande SLD 1550 nm

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/UPS/FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Micro-module de source lumineuse à large bande SLD 1550 nm

Production : 10-15 jours ouvrables. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Notes de fonctionnement et maintenance - Micro-module de source lumineuse à large bande SLD 1550 nm

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter de brûler les extrémités. Les connecteurs de fibre optique doivent être recouverts de capuchons anti-poussière.

● Si la fibre de sortie doit être connectée à une autre fibre, il est recommandé d'utiliser une épisseuse par fusion.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; conserver dans un endroit sec.

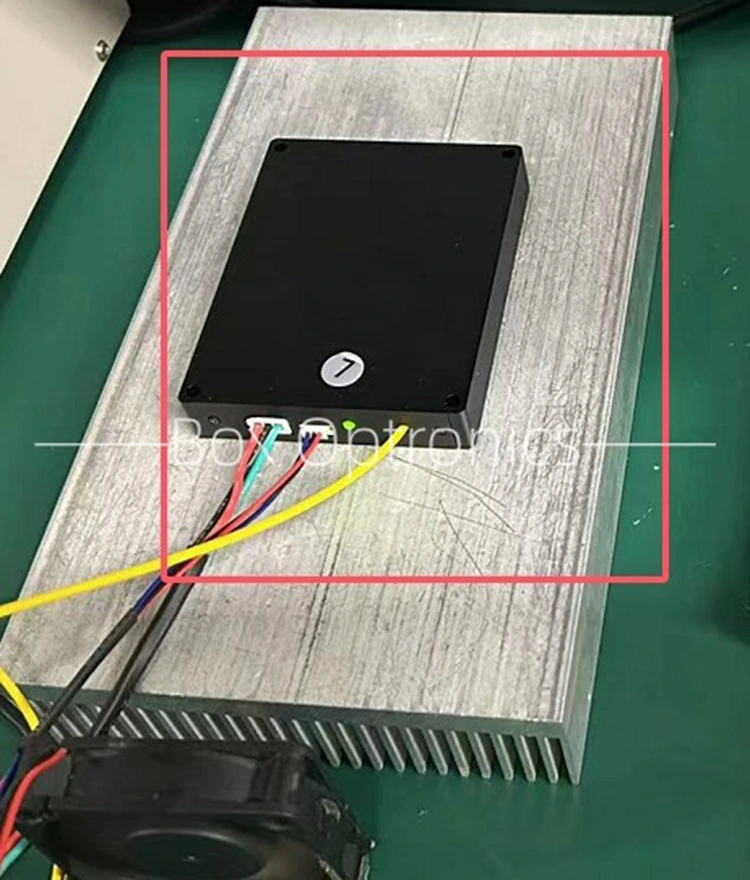

● Lors d'une utilisation à long terme, placez-le sur un dissipateur thermique.

Assurance qualité et service après-vente - Micro-module de source lumineuse à large bande SLD 1550 nm

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
