Diode laser coaxiale en queue de cochon FP

Les diodes laser coaxiales FP Pigtail de Box Optronics sont disponibles dans plusieurs longueurs d'onde allant de 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm et 980 nm. Conçues pour les systèmes à fibre optique, les mesures optiques, les expériences en laboratoire, l'instrumentation biomédicale et la spectroscopie, ces diodes laser CW offrent une sortie stable, un faible bruit et une longue durée de vie. Nous prenons en charge les achats en gros et la consultation d’échantillons.

envoyer une demande

Description du produit

Table des matières

1. Introduction de la diode laser coaxiale Pigtail FP

2. Spécifications techniques

3. Caractéristiques du produit

4. Candidatures

5. Dessin du colis et définition du PIN-OUT (unité : mm)

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Assurance qualité et service après-vente

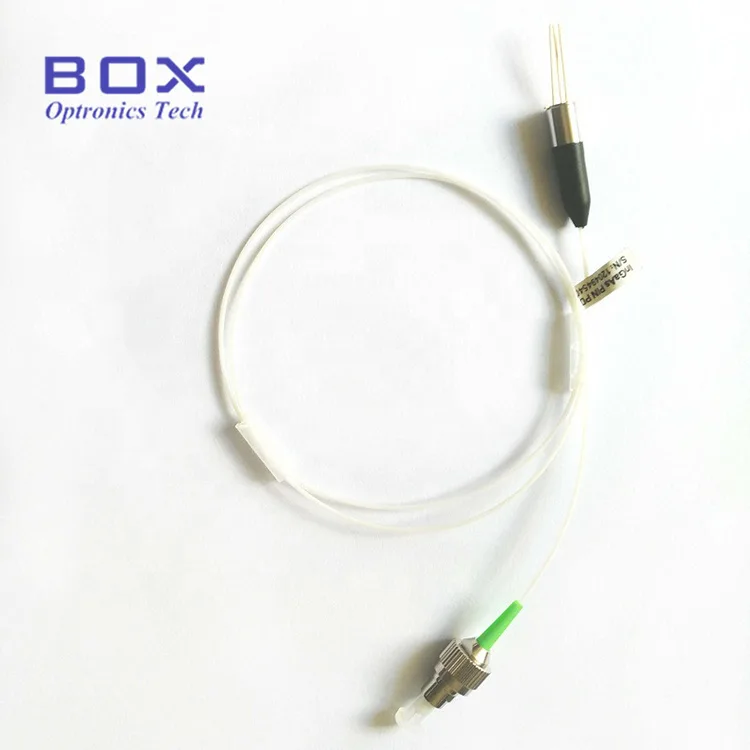

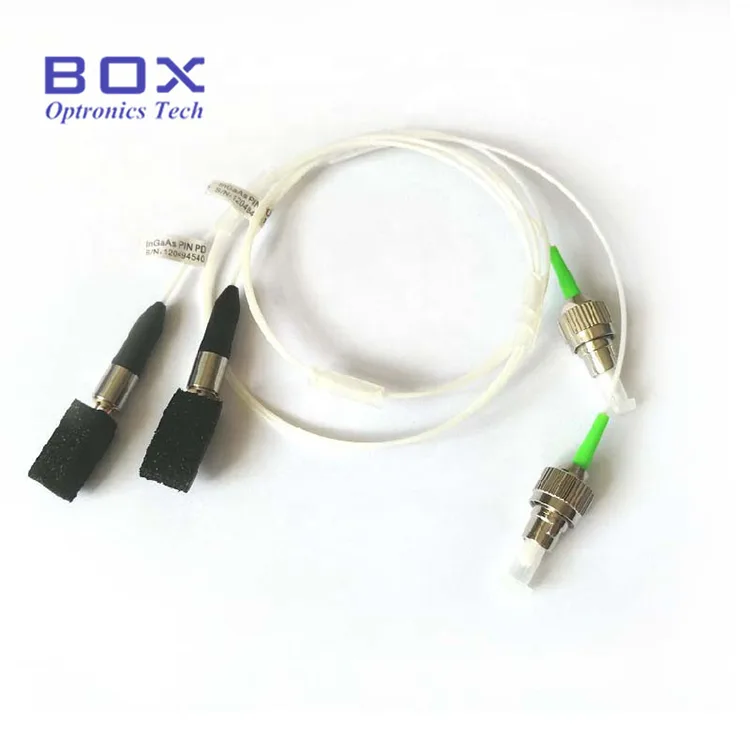

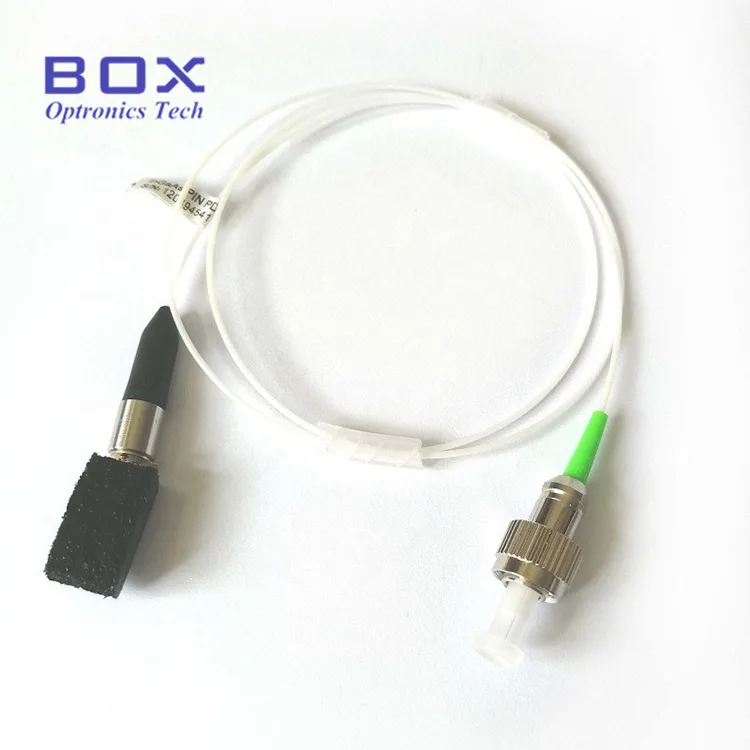

Présentation du produit - Diode laser coaxiale en queue de cochon FP

Cette diode laser coaxiale Pigtail FP est une diode laser Fabry-Perot monomode, longueur d'onde 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm et 980 nm sont disponibles et la puissance de sortie est de 5 mW ou 10 mW. Le connecteur est FC/APC ou SC/APC. Haute fiabilité et longue durée de vie. Norme de test de fiabilité Telcordia GR-468. Ces diodes laser FP multi-longueurs d'onde offrent des solutions flexibles, fiables et hautes performances pour une variété d'applications visibles et proches infrarouges.

Spécifications du produit - Diode laser coaxiale en queue de cochon FP

Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	440	450	460	nm
Puissance de sortie optique	PF	SI = 65mA	10	20	-	mW
Courant de seuil	ITH	CW	-	22	40	mA
Tension de fonctionnement	VF	CW	-	5.1	6.0	V
Courant de fonctionnement	SI	CW	-	70	90	mA
Type de fibre	-	-	460-HP
Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	510	520	530	nm
Puissance de sortie optique	PF	SI = 65mA	5.0	-	-	mW
Courant de seuil	ITH	CW	-	22	40	mA
Tension de fonctionnement	VF	CW	-	5.8	6.5	V
Courant de fonctionnement	SI	CW	-	60	80	mA
Type de fibre	-	-	460-HP
Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	640	650	660	nm
Puissance de sortie optique	PF	SI = 65mA	-	5	-	mW
Courant de seuil	ITH	CW	-	55	-	mA
Tension de fonctionnement	VF	CW	-	2.1	2.5	V
Courant de fonctionnement	SI	CW	-	-	105	mA
Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	652	660	670	nm
Puissance de sortie optique	PF	SI =70mA	10	-	-	mW
Courant de seuil	ITH	CW	-	40	90	mA
Tension de fonctionnement	VF	CW	-	2.4	3.0	V
Courant de fonctionnement	SI	CW	-	70	120	mA
Type de fibre	-	-	630 ch
Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	780	790	800	nm
Puissance de sortie optique	PF	SI =70mA	10	-	--	mW
Courant de seuil	ITH	CW	-	30	45	mA
Tension de fonctionnement	VF	CW	-	1.9	2.2	V
Courant de fonctionnement	SI	CW	-	70	120	mA
Efficacité des pentes	SE	CW	1	1.1	1.2	WASHINGTON
Surveiller la DP	JE SUIS	-	-	0.2	0.2	mA
Type de fibre	-	-	780 ch
Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	840	850	860	nm
Puissance de sortie optique	PF	SI =60mA	10	-	-	mW
Courant de seuil	ITH	CW	-	16	20	mA
Tension de fonctionnement	VF	CW	-	2.1	2.3	V
Courant de fonctionnement	SI	CW	-	45	60	mA
Efficacité des pentes	SE	CW	-	0.95	-	WASHINGTON
Surveiller la DP	JE SUIS	-	0.05	0.13	0.5	mA
Type de fibre	-	-	780 ch
Paramètre	Symbole	Conditions d'essai	Min.	Tapez	Max.	Unité
Longueur d'onde centrale	λC	POP = FP	965	980	990	nm
Puissance de sortie optique	PF	SI =60mA	5	-	-	mW
Courant de seuil	ITH	CW	-	12	20	mA
Tension de fonctionnement	VF	CW	-	1.55	2.0	V
Courant de fonctionnement	SI	CW	-	30	50	mA
Efficacité des pentes	SE	CW	0.64	0.8	-	WASHINGTON
Surveiller la DP	JE SUIS	-	0.08	0.3	0.5	mA
Type de fibre	-	-	Salut1060

Caractéristiques du produit - Diode laser coaxiale en queue de cochon FP

● Diode laser Fabry-Pérot(FP) monomode ;

● Options de longueur d'onde : 450 à 980 nm ;

● Sortie coaxiale couplée par fibre, fonctionnement CW ;

● Haute fiabilité, longue durée de vie ;

● Norme de test de fiabilité Telcordia GR-468.

Applications du produit - Diode laser coaxiale en queue de cochon FP

● Indications ;

● Stylo lumineux ;

● Imprimantes ;

● Laser de laboratoire et biomédical ;

● Détection optique.

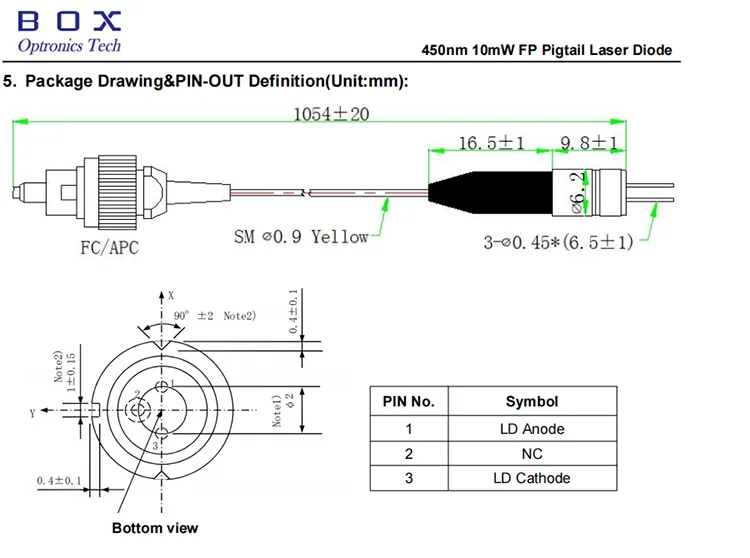

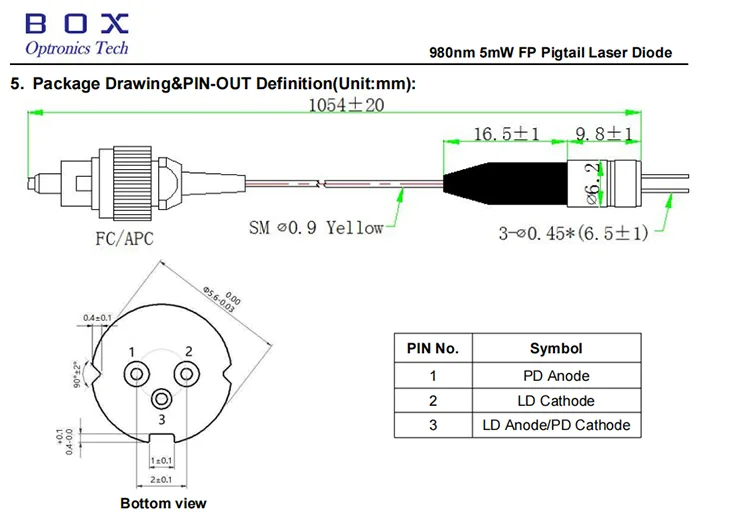

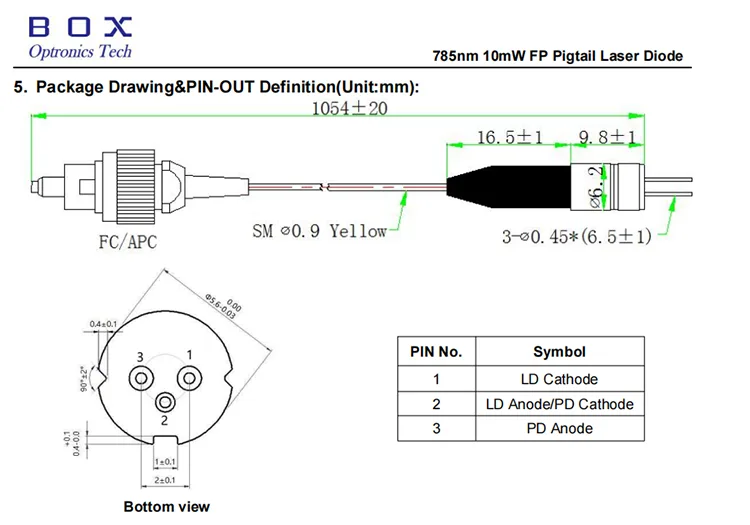

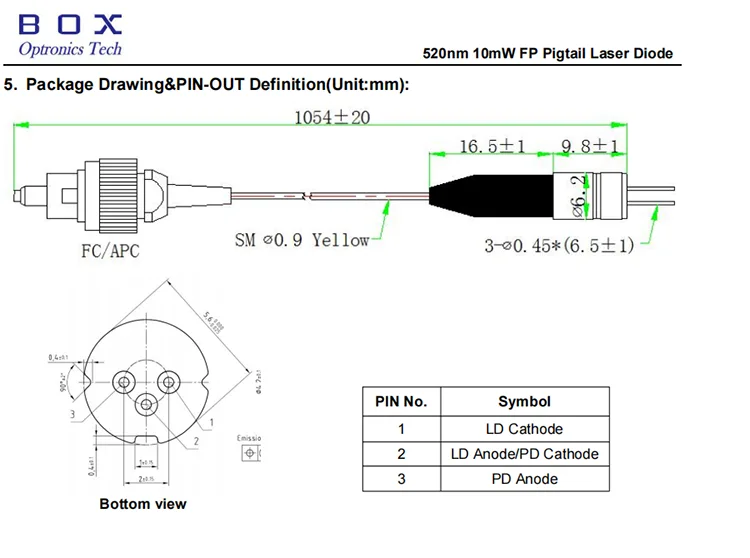

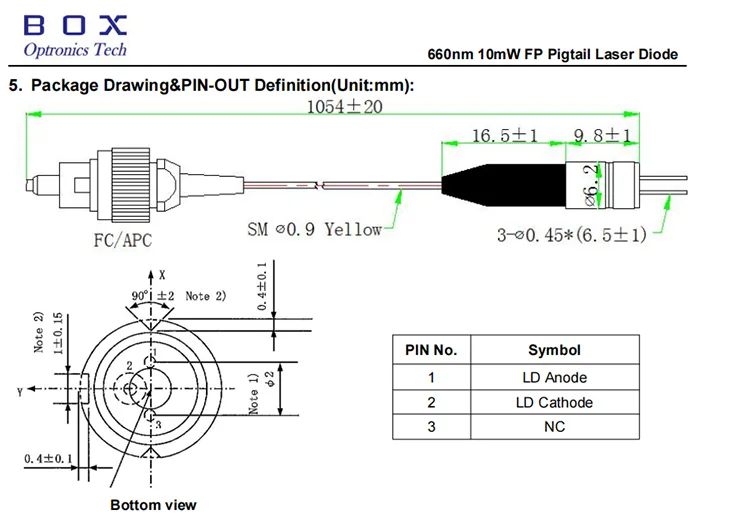

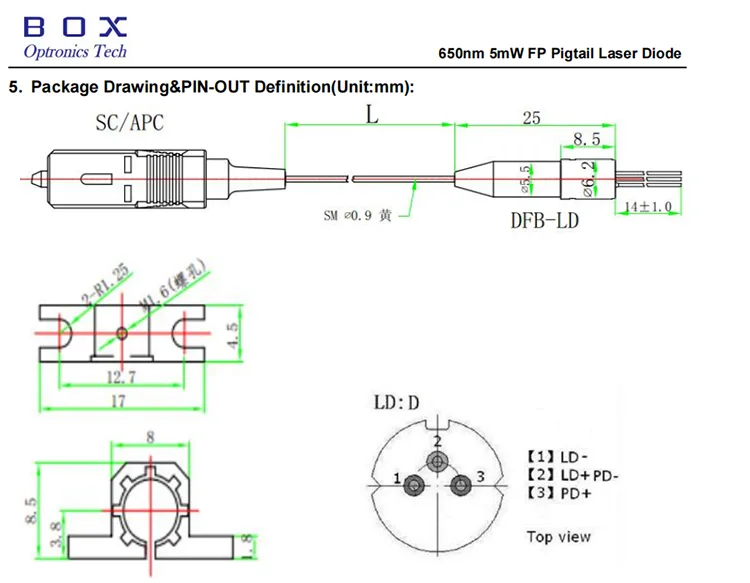

Dessin de l'emballage et définition du PIN-OUT (unité : mm) -Diode laser coaxiale en queue de cochon FP

Informations de commande - Diode laser coaxiale à queue de cochon FP

BLD	-X	XX	XX	X	-XX
LD	Type de puce	Longueur d'onde	Puissance de sortie	PIN-OUT	Connecteur
Diode laser	F : FP	450 : 450 nm 520 : 520 nm	10 : 10 mW Autre	F : Tapez F	FA : FC/APC
		650 : 650 nm	02 : 2 mW 05 : 5 mW Autre	D : Type D	FA : FC/APC SA : SC/APC Autre
		660 : 660 nm 785 : 785 nm 850 : 850 nm	10 : 10 mW Autre	D : Type D	FA : FC/APC
		980 : 980 nm	5 : 5 mW Autre	D : Type D	FA : FC/APC

par exemple : BLD-F78510D-FA

(Informations de commande : diode laser coaxiale Pigtail FP, 785 nm 10 mW, brochage de type D, avec connecteur FC/APC).

Fiche technique - Diode laser coaxiale à queue de cochon FP

Conditions de devis et de paiement-Diode laser coaxiale Pigtail FP

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3) Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Diode laser coaxiale en queue de cochon FP

Production : environ 10 jours ouvrés. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Assurance qualité et service après-vente - Diode laser coaxiale Pigtail FP

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
