Diode laser papillon FP 850 nm

Table des matières

1. Introduction du 850 nm Diode laser papillon FP

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

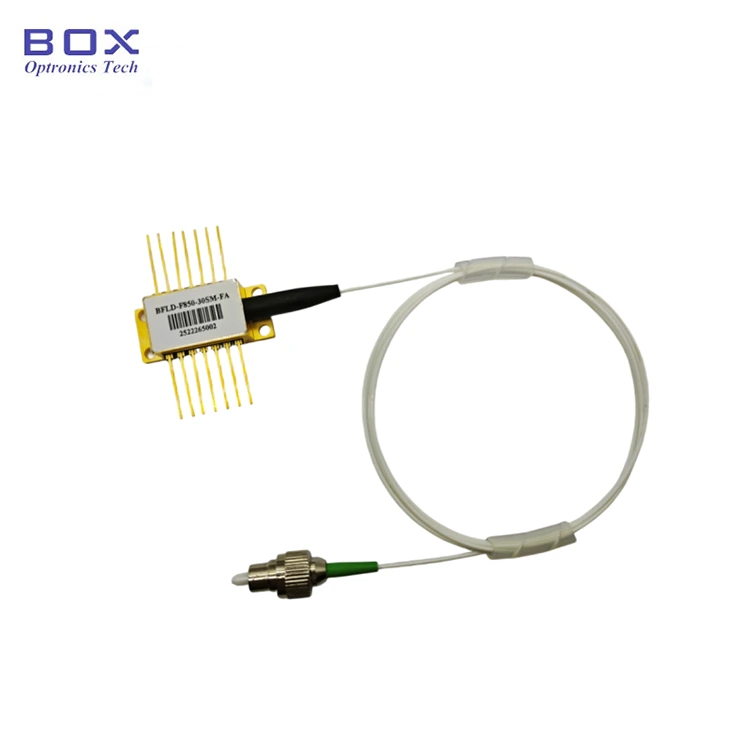

La diode laser papillon FP 850 nm a une puissance de sortie de jusqu'à 30 mW, bonne qualité de faisceau pour un couplage efficace avec les fibres optiques et d'autres composants optiques, et intègre un refroidisseur thermoélectrique (TEC), surveillance PD et une thermistance. Il convient aux domaines tels que la courte portée communication optique et détection par fibre.

Produit Spécifications

Caractéristiques du produit

● Fibre SM Hi780 queue de cochon;

● Élevé puissance de sortie jusqu'à 30 mW ;

● 14 broches Package BTF avec TEC, thermistance et surveiller la DP.

Applications du produit - Papillon FP 850 nm Diode laser

● Optique courte distance Communication ;

● Sources lumineuses de laboratoire et test optique ;

● Imagerie biologique ;

● Détection par fibre optique.

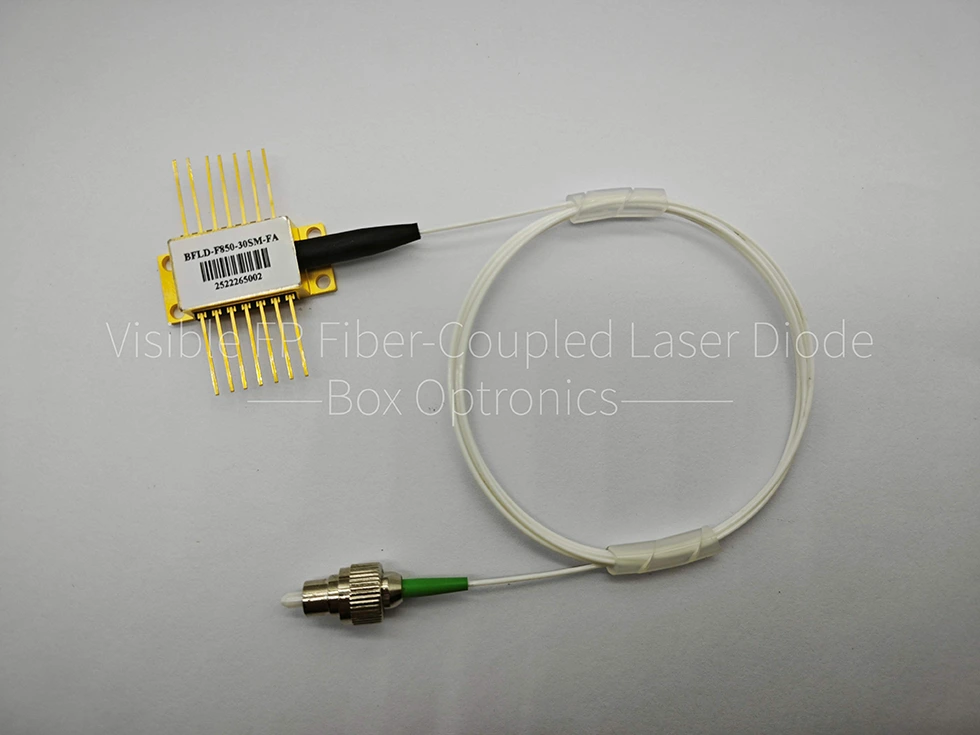

Détails du produit

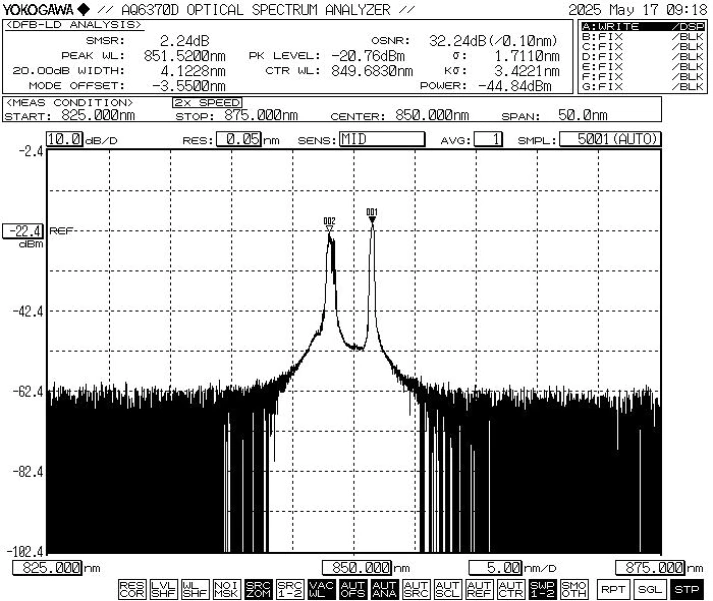

● Spectre typique : 850 nm, tolérance WL +/-10 nm.

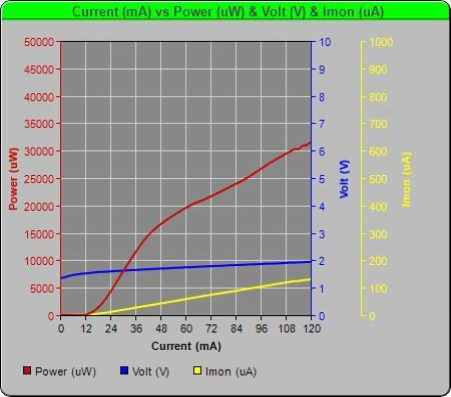

● Diode laser papillon PIV-850nm 30 mW FP

● Accessoires standards

*Appareil autonome ; pas de pilote intégré (package de modules avec un pilote le circuit est facultatif).

Informations de commande

par exemple : BFLD-F785-30SM-FA

(Informations de commande : diode laser papillon FP 850 nm, sortie 30 mW alimentation, avec fibre SM, connecteur FC/APC, broche de pompe).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
