Diode laser papillon FP 785 nm

Table des matières

1. Introduction du 785 nm Diode laser papillon FP

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

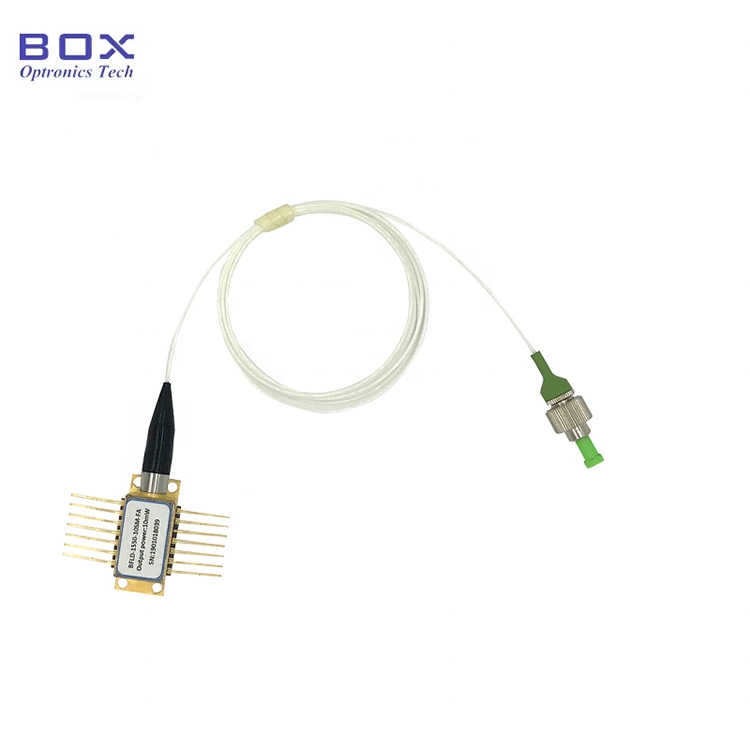

Présentation du produit

Il s'agit d'une diode laser papillon FP 785 nm, comprenant jusqu'à à une puissance de sortie de 30 mW. Le type de fibre peut être SM785-HP ou PM780-HP, et intègre TEC, photodiode de moniteur et thermistance. Le Le tube de protection 900um et le connecteur FC/APC sont facultatifs. Si les broches nécessitent soudure, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes. Un package Module/Benchtop avec un circuit pilote, Une puissance de sortie de 50 mW est disponible.

Produit Spécifications

Caractéristiques du produit

● SM785-HP ou fibre PM780-HP ;

● Mise sous tension de sortie à 30 mW ;

● 14 broches Package BTF avec TEC, thermistance et Surveiller la DP.

Applications du produit

● Source de lumière ;

● Détection à fibre optique système ;

● Traitement des matériaux.

Détails du produit

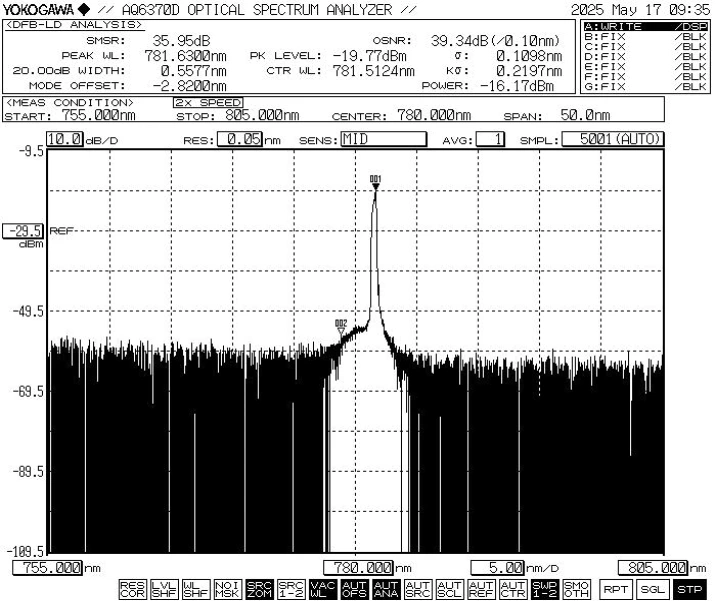

● Spectre typique : 785 nm, tolérance WL +/-10 nm.

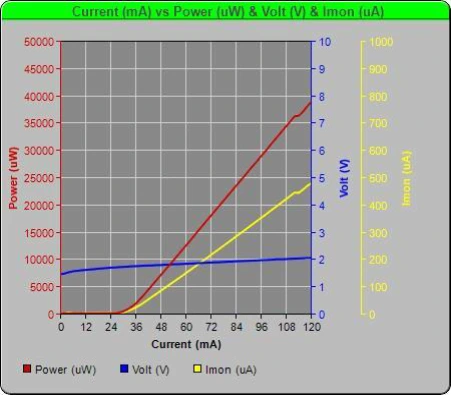

● Diode laser papillon PIV-785nm 30 mW FP

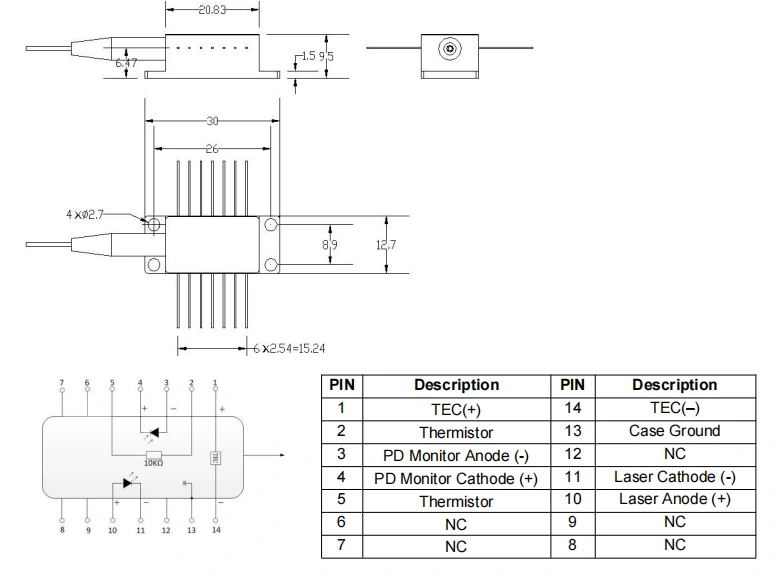

● Dessin de l'emballage et définition du PIN-OUT (unité : mm) - 785 nm FP Butterfly Diode laser

● Accessoires standards

*Appareil autonome ; pas de pilote intégré (package de modules avec un pilote le circuit est facultatif).

Commande informations

par exemple : BFLD-F785-30SM-FA

(Informations de commande : diode laser papillon FP 785 nm, sortie 30 mW alimentation, fibre SM Hi780, connecteur FC/APC, broche de pompe).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Modalités de devis et de paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération

● Risque de rayonnement laser : lorsque l'appareil est en fonctionnement, il émet un faisceau laser de haute intensité. Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Protection ESD : cet appareil est sensible aux électrostatiques. Par conséquent, des mesures strictes de protection antistatique doivent être respecté lors de l’emballage, du transport et de l’utilisation. De plus, des précautions doivent être prises pour éviter les surtensions de l'alimentation électrique, faute de quoi peut entraîner des dommages permanents à l'appareil (par exemple, assurez-vous que l'équipement approprié mise à la terre et portez un bracelet antistatique).

● Manipulation des fibres et des appareils : optique les fibres sont fragiles. Ne tirez pas sur l'appareil en utilisant la fibre. Lors de l'insertion ou en retirant l'appareil de sa prise, n'exercez pas de pression ni ne tirez sur le manchon à l'arrière du boîtier de l'appareil. Pour les appareils équipés de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Exigences de soudure des broches : si les broches doivent être soudés, la température de soudure ne doit pas dépasser 260 °C et le le temps de soudage ne doit pas dépasser 10 secondes. Portez une attention particulière à suivant : pendant le processus de soudage, l'appareil doit être dans un endroit non alimenté état et le fer à souder doit être correctement mis à la terre.

● Opération de mise sous tension : pendant la mise sous tension processus, n’appliquez jamais directement un courant élevé, car cela pourrait endommager la puce. Au lieu de cela, mettez l'appareil sous tension à un niveau de courant proche du seuil de la puce, et puis augmentez progressivement le courant par petits incréments jusqu'au niveau souhaité est atteint.

● Séquence de refroidissement et de mise sous tension : avant Lors de la mise sous tension de tous les composants, activez d'abord le refroidisseur, puis procédez à étapes de mise sous tension incrémentielles pour éviter la surchauffe et la surcharge de la puce.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
