Source de lumière à large bande SLED 840 nm 20 mW

Table des matières

1. Introduction de la source lumineuse à large bande SLED 840 nm 20 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Accessoires standards

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Modalités de devis et de paiement

10. Délai

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

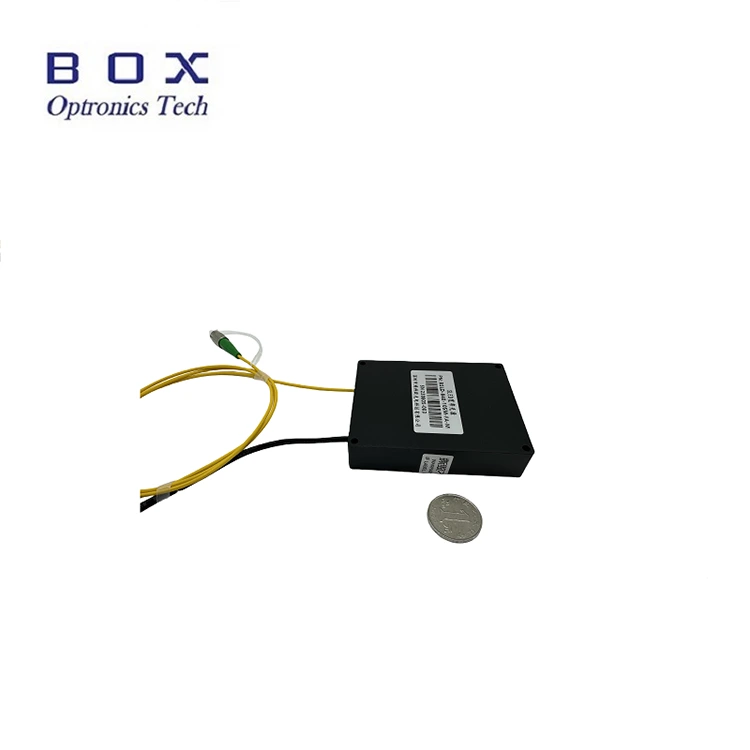

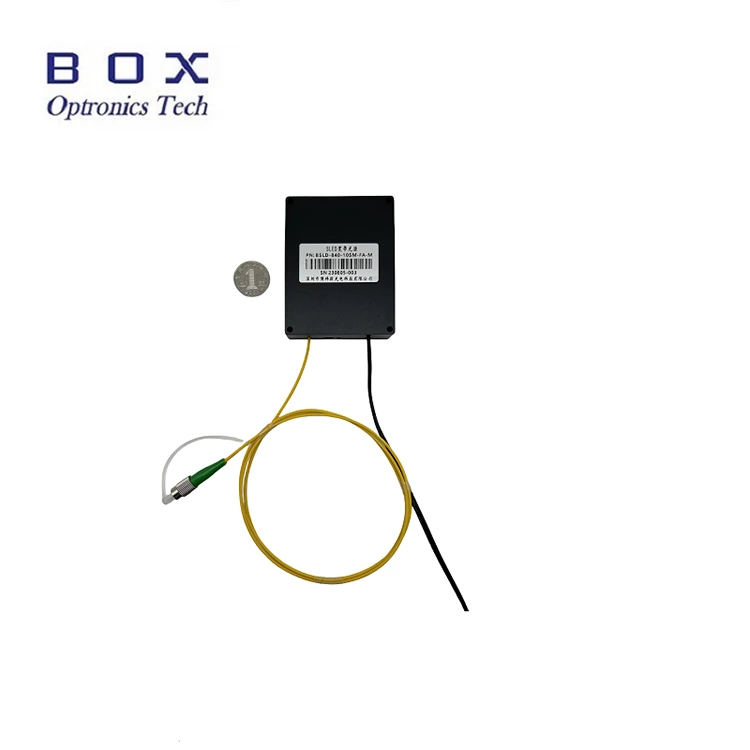

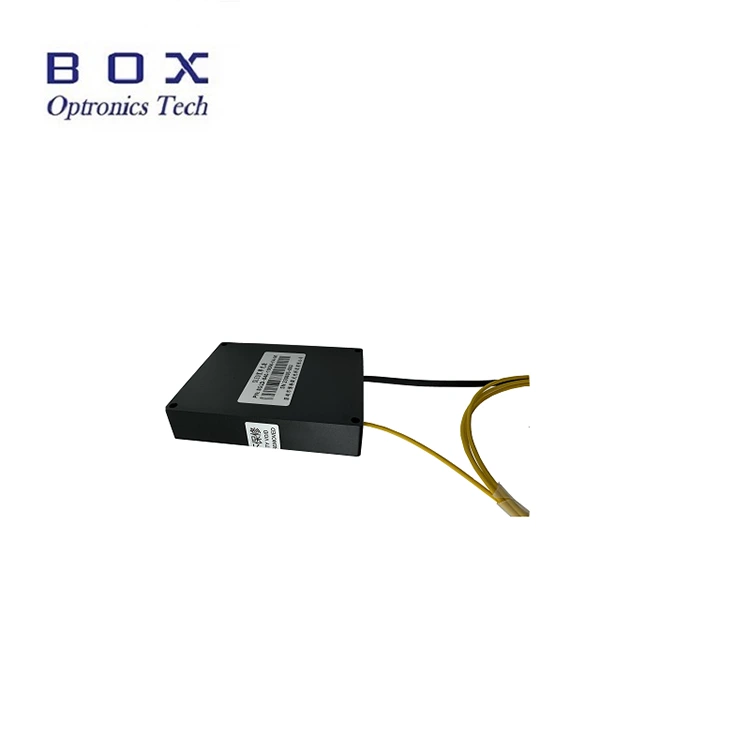

Présentation du produit

Il s'agit d'une source lumineuse à large bande SLED de 840 nm 20 mW adoptant la technologie de diode superluminescente, avec une puissance de sortie supérieure à 20 mW, une bande passante de -3 dB sur 45 nm, un spectre plat, une faible ondulation et une excellente stabilité à long terme. Il prend en charge les configurations de table et modulaires avec une interface de communication et un logiciel de surveillance pour l'intégration industrielle et médicale. Convient pour l'OCT industriel, la détection de fibres et l'imagerie médicale. Veuillez utiliser avec la tension nominale, contrôler la température et l'humidité, assurer une bonne dissipation thermique, éviter la surcharge de sortie et la contamination.

Spécifications du produit

Caractéristiques du produit

● Faible ondulation spectrale ;

● Puissance de sortie élevée de 20 mW ;

● Configurations doubles module/établi avec surveillance des communications pour une intégration facile ;

● Prend en charge la personnalisation des fibres SM/PM pour s'adapter à divers systèmes optiques.

Applications du produit

● OCT industriel ;

● OCT ophtalmique ;

● Systèmes d'étalonnage des appareils à fibre optique et de test des composants passifs.

Détails du produit

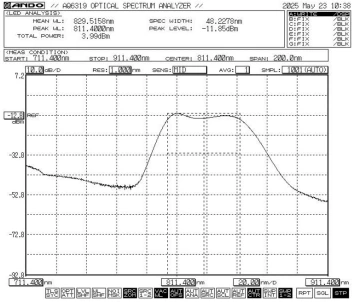

● Spectre typique : -3 dB de bande passante Min.45 / Typ.48

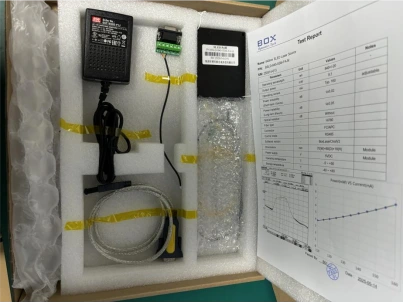

● Accessoires standards

Étapes de fonctionnement

Étape 1.Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module de source lumineuse SLED, le câble de données USB, le câble de port vert, l'adaptateur secteur, le rapport de test, etc.

Étape 2.Alimentation : connectée à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3.Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Setp4.Connectez-vous à l'ordinateur hôte : utilisez le câble du port vert et le câble de données USB-RS485 DB9 pour connecter la source de lumière à large bande SLED 840 nm 20 mW et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

Étape 5.Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD de la source lumineuse à large bande SLED 840 nm 20 mW. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Étape 6.Après utilisation, cliquez sur le bouton de fermeture, coupez l'alimentation électrique et débranchez la connexion fibre.

Informations de commande

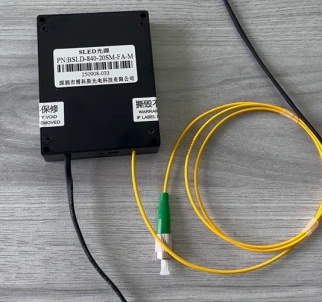

par exemple : BSLD-840-205SM-FA-M

(Informations de commande : source de lumière à large bande SLED 840 nm 20 mW, bande passante de -3 dB autour de 50 nm, avec fibre SM CS 780, ensemble de modules).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test

Fiche de données

Feuille de test

Modalités de devis et de paiement

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Remarques d'utilisation et entretien

● Évitez de brancher/débrancher fréquemment les connecteurs de fibre pour éviter l'accumulation de poussière et les dommages aux extrémités.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter de brûler les extrémités. Bouchez les connecteurs inutilisés avec des capuchons anti-poussière.

● Stockez l'équipement dans un environnement sec et sans humidité.

Assurance qualité et service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
