Source de lumière à large bande SLD 840 nm 10 mW 40 nm

Table des matières

1. Introduction de la source lumineuse à large bande SLD 840 nm 10 mW 40 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Modalités de devis et de paiement

10. Délai

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

Présentation du produit : source de lumière à large bande SLD 840 nm 10 mW 40 nm.

Il s'agit d'une source de lumière à large bande SLD 840 nm 10 mW 40 nm adoptant la technologie de diode superluminescente, avec une puissance de sortie supérieure à 10 mW, une bande passante de -3 dB sur 40 nm, un spectre plat, une faible ondulation et une excellente stabilité à long terme.

Il prend en charge les configurations de table à écran tactile et modulaires avec une interface de communication RS-485 et un logiciel de surveillance pour l'intégration du système. Convient à la détection de fibres et à l'imagerie médicale. Veuillez toujours connecter/déconnecter les fibres sans alimentation pour éviter de brûler les extrémités.

Spécifications du produit : source de lumière à large bande SLD 840 nm 10 mW 40 nm.

Caractéristiques du produit : source de lumière à large bande SLD 840 nm 10 mW 40 nm.

Faible ondulation spectrale ; je

Spectre plat ;

Communications DB9 femelle (RS485) pour une intégration facile ;

Puissance de sortie et type de fibre personnalisés.

Applications du produit : source de lumière à large bande SLD 840 nm 10 mW 40 nm.

Détection par fibre optique ;

Imagerie médicale ;

Tomographie par cohérence optique (OCT).

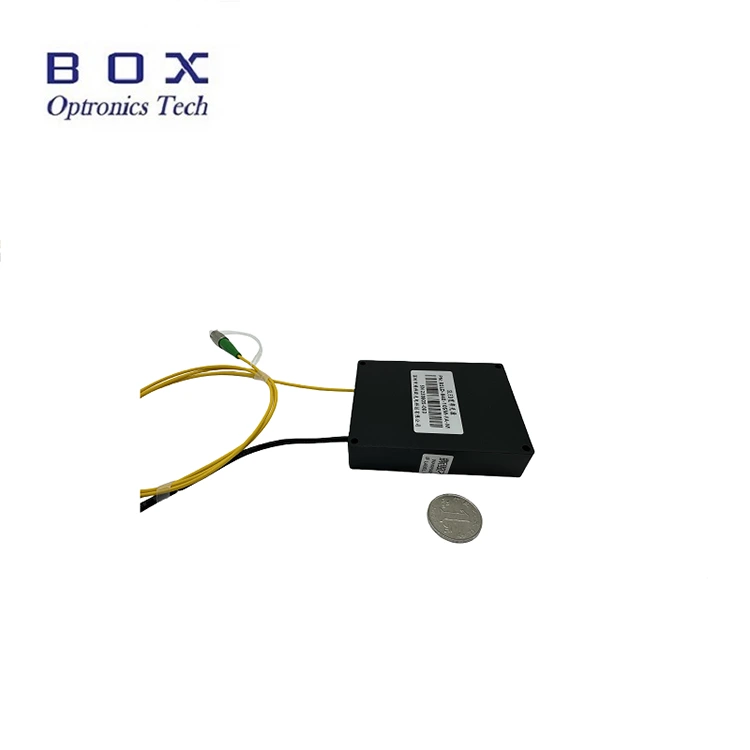

Détails du produit - Source de lumière à large bande SLD 840 nm 10 mW 40 nm

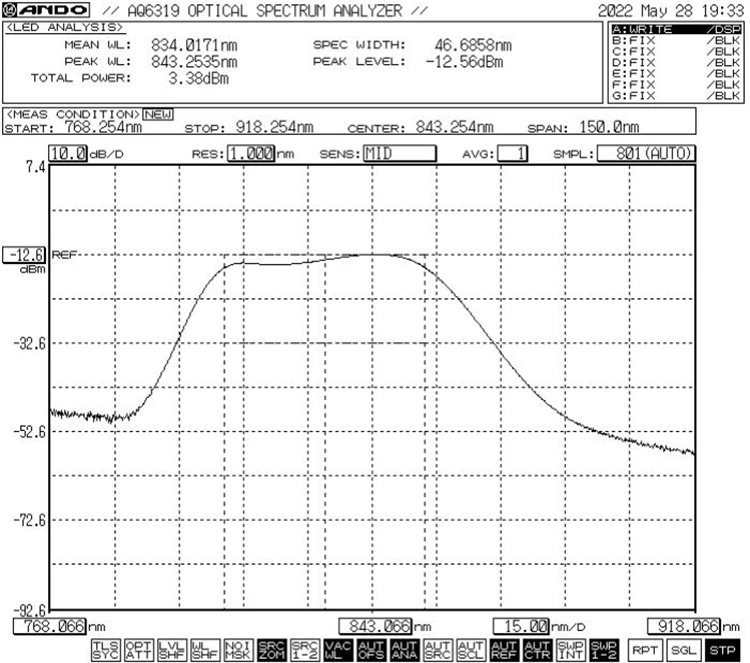

Spectre typique : -3 dB de bande passante Min.40 nm / Typ.45 nm

Dimensions (mm)

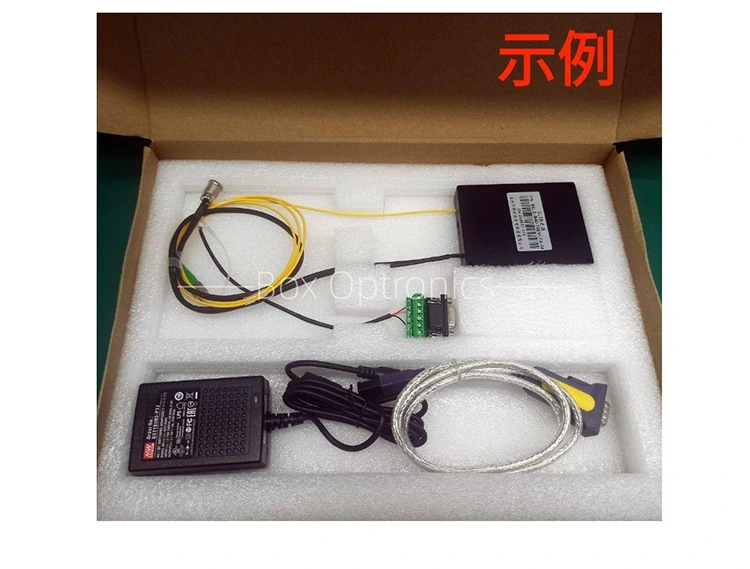

Accessoires standards

Étapes de fonctionnement : source de lumière à large bande SLD 840 nm 10 mW 40 nm

Étape 1. Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module de source lumineuse SLED, le câble de données USB, le câble de port vert, l'adaptateur secteur, le rapport de test, etc.

Étape 2. Alimentation : connectée à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3. Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Étape 4. Connectez-vous à l'ordinateur hôte : utilisez le câble du port vert et le câble de données USB-RS485 DB9 pour connecter la source de lumière à large bande SLD 840 nm 10 mW 40 nm et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

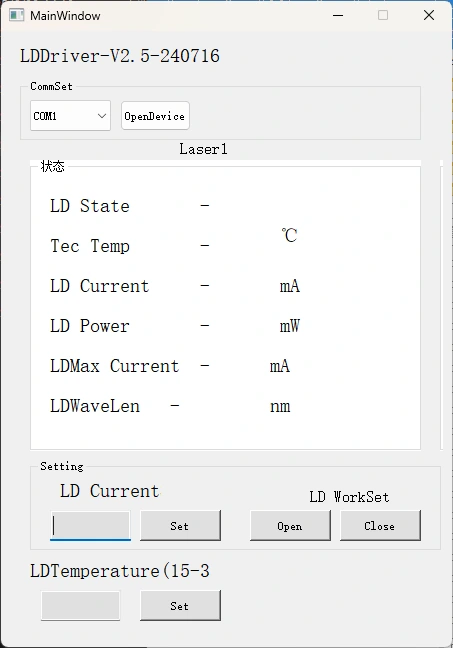

Étape 5. Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD de la source lumineuse à large bande SLD 840 nm 10 mW 40 nm. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, coupez l'alimentation électrique et débranchez la connexion fibre.

Informations de commande : source de lumière à large bande SLD 840 nm 10 mW 40 nm

par exemple : BSLD-840-104SM-FA-M

(Informations de commande : source de lumière à large bande SLD 840 nm 10 mW 40 nm, avec fibre SM Hi780, connecteur FC/APC, ensemble de modules, alimentation 5 V CC).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test - Source de lumière à large bande SLD 840 nm 10 mW 40 nm

Fiche de données

Feuille de test

Conditions de devis et de paiement - Source de lumière à large bande SLD 840 nm 10 mW 40 nm

Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/UPS/FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3)Autre

Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Source de lumière à large bande SLD 840 nm 10 mW 40 nm

Production : 10 jours ouvrés. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Notes de fonctionnement et maintenance - Source de lumière à large bande SLD 840 nm 10 mW 40 nm

Il n'est pas recommandé d'insérer ou de retirer fréquemment les connecteurs de fibre optique aux extrémités de sortie, afin d'éviter toute contamination par la poussière (qui peut entraîner une perte d'insertion accrue) ou la brûlure des faces d'extrémité du connecteur de fibre.

Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter de brûler les extrémités. Les connecteurs de fibre optique doivent être recouverts de capuchons anti-poussière.

Si la fibre de sortie doit être connectée à une autre fibre, il est recommandé d'utiliser une épisseuse par fusion.

Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; conserver dans un endroit sec.

Assurance qualité et service après-vente - Source de lumière à large bande SLD 840 nm 10 mW 40 nm

Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
