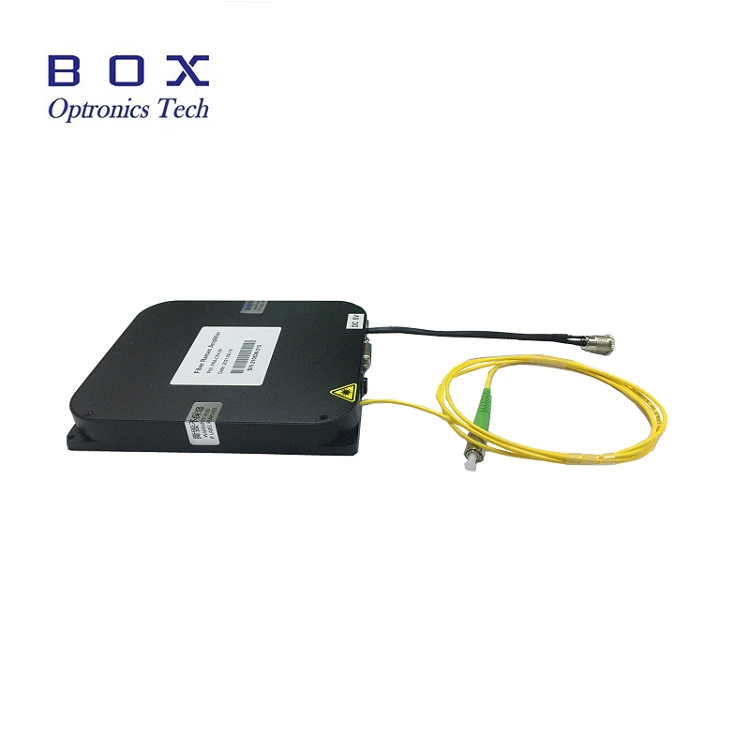

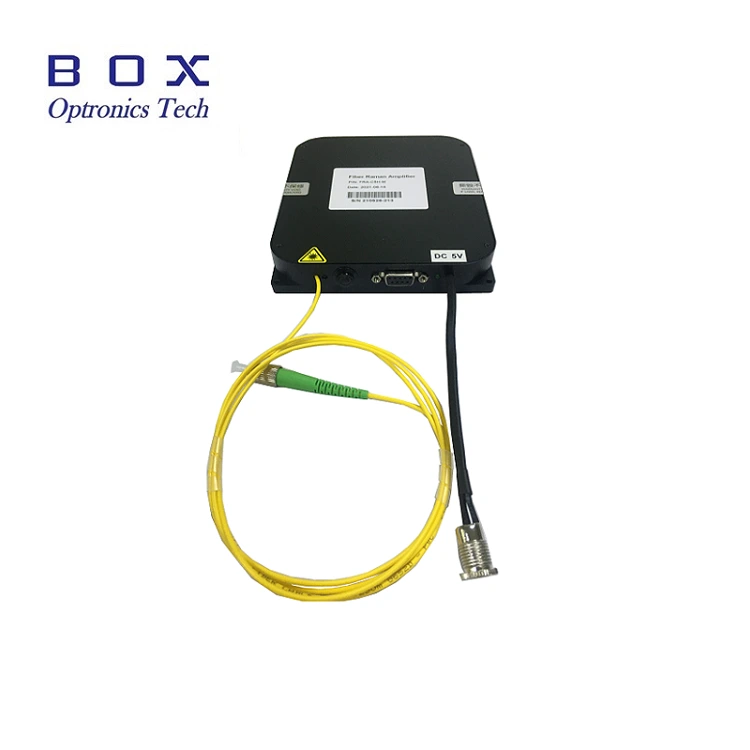

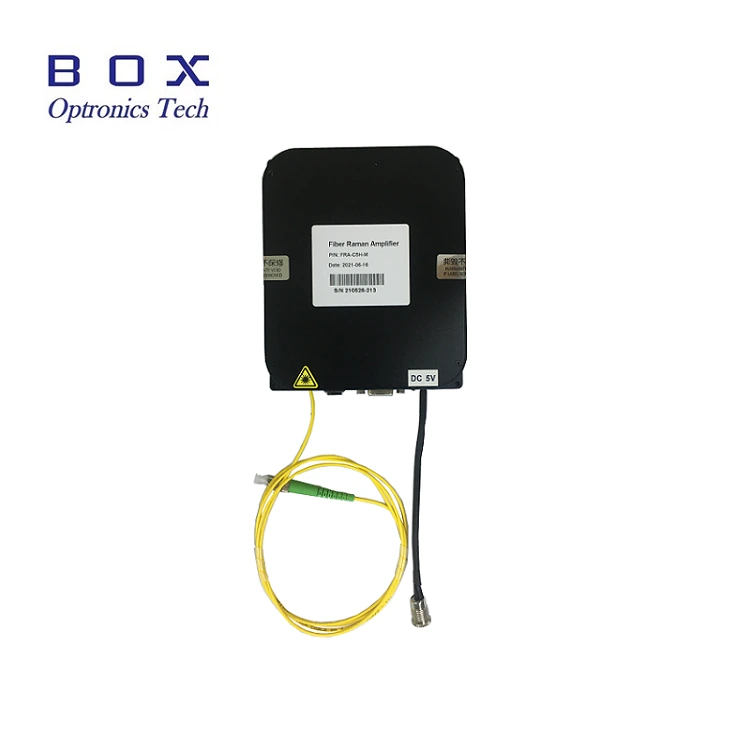

Présentation du produit

Il s'agit d'une source laser à pompe Raman de 1457 nm avec une fibre Réseau de Bragg conçu pour l'amplificateur à fibre Raman et l'amplificateur à fibre dopée Er, un circuit d'entraînement conçu par des professionnels et un contrôle TEC pour garantir la sécurité fonctionnement du laser, puissance de sortie stable et spectre. Il peut être fourni dans un boîtier de bureau ou modulaire avec une interface de communication RS-485 et logiciel de surveillance pour l’intégration du système. Puissance de sortie élevée de 400 mW. Veuillez utiliser avec tension nominale, contrôle de la température et de l'humidité, assure une bonne chaleur Dissipation, éviter la surcharge de sortie et la contamination.

Produit Spécifications

Caractéristiques du produit

● 400mW Puissance de sortie élevée ;

● Puissance et stabilité spectrale ;

● DB9 Communications femelles (RS485) pour une intégration facile.

 Applications du produit

● Raman amplificateur à fibre optique;

● EDFA Amplificateur à fibre à chute Er.

Produit Détails

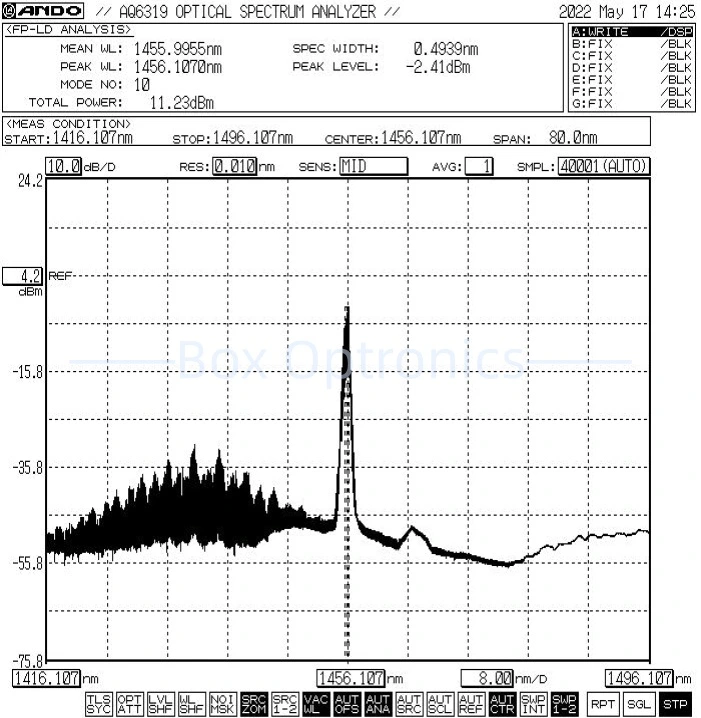

● Spectre typique : 1457 nm, tolérance +/-1.

● Accessoires standards

Fonctionnement Étapes

Étape 1.Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module source Pump Laser, USB câble de données, adaptateur secteur, rapport de test, etc.

Étape 2. Alimentation : connectée à un courant continu alimentation à découpage ou une alimentation régulée qui répond à leur puissance besoins en approvisionnement. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3.Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière sur le connecteur ou la bride de la fibre, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Setp4.Connectez-vous à l'ordinateur hôte : utilisez le câble de données USB-RS485 DB9 pour connecter la source laser à pompe Raman 1457 nm et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour Identifiez le câble de données du port série USB-RS485, sinon l'ordinateur hôte Le logiciel et le module de source lumineuse ne peuvent pas être correctement connectés et communiqué. Veuillez demander le pilote à Box Optronics.

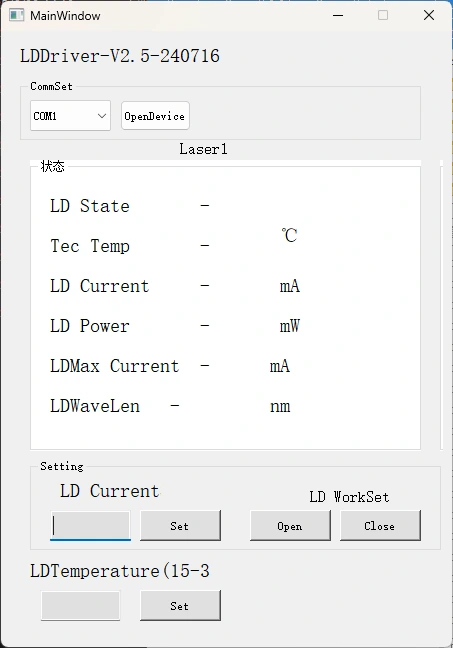

Logiciel Step5.Control : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD du laser à pompe Raman 1457 nm Source. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton d'ouverture. (Pour éviter tout dommage, augmentez lentement le courant du variateur à opération initiale. N'appliquez pas le courant complet immédiatement.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Commande informations

par exemple : BSLD-1457-4HSM-FA-M

(Informations de commande : Source laser à pompe Raman 1457 nm, sortie 400 mW alimentation, avec fibre SMF-28e, connecteur FC/APC, ensemble de modules).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Il n'est pas recommandé d'insérer ou de retirer fréquemment la fibre optique Connecteurs aux extrémités d'entrée et de sortie, afin d'éviter la poussière contamination - qui peut entraîner une perte d'insertion accrue - ou la combustion du faces d'extrémité du connecteur de fibre.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter les brûlures à l'extrémité. Les connecteurs de fibre optique doivent être recouvert de capuchons anti-poussière.

● Si la fibre de sortie doit être connectée à une autre fibre, il est Il est recommandé d'utiliser une colleuse à fusion.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; magasin dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
