Diode laser à pompe refroidie par TEC de 980 nm

Table des matières

1. Introduction de la diode laser à pompe refroidie par TEC de 980 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Exemple d'emballage

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Remarques sur le fonctionnement

11. Assurance qualité et service après-vente

Présentation du produit

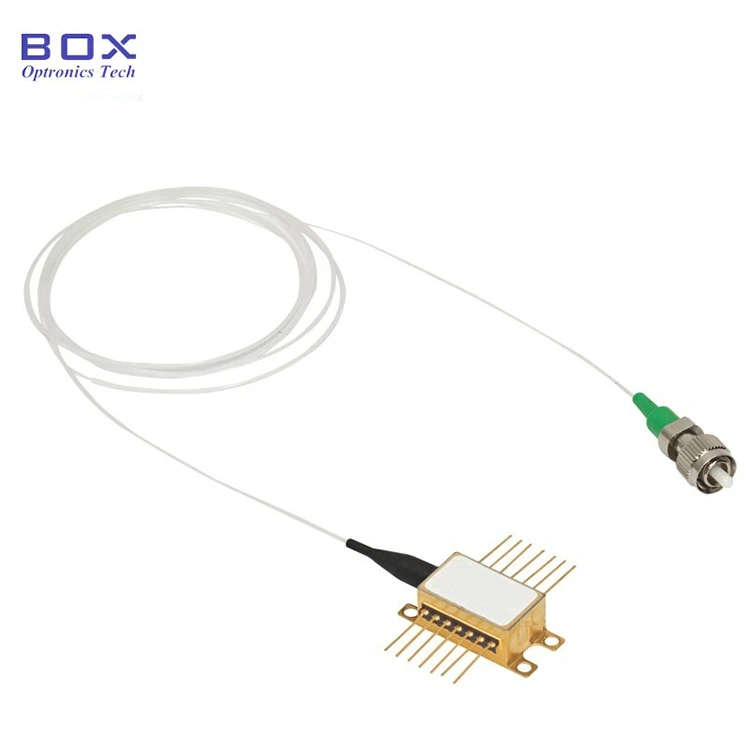

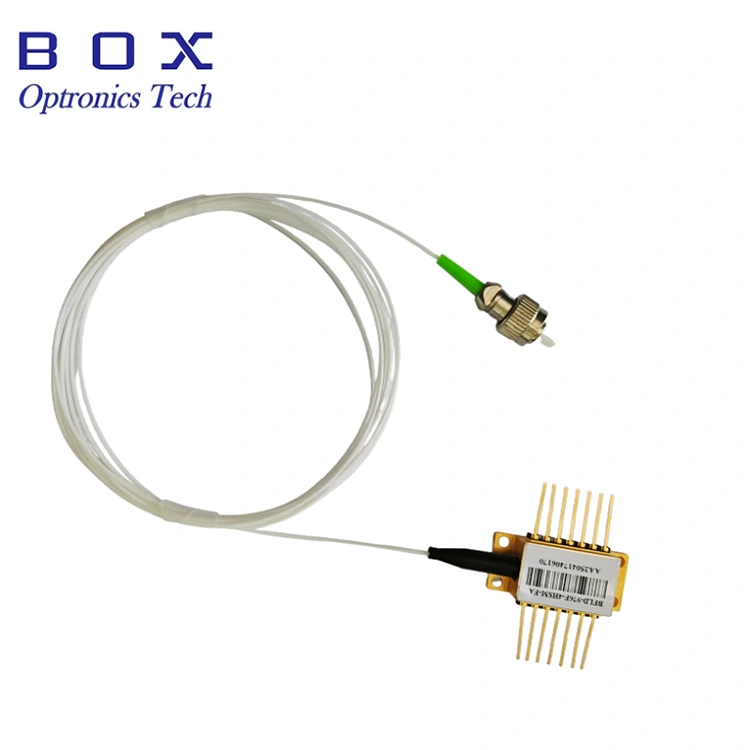

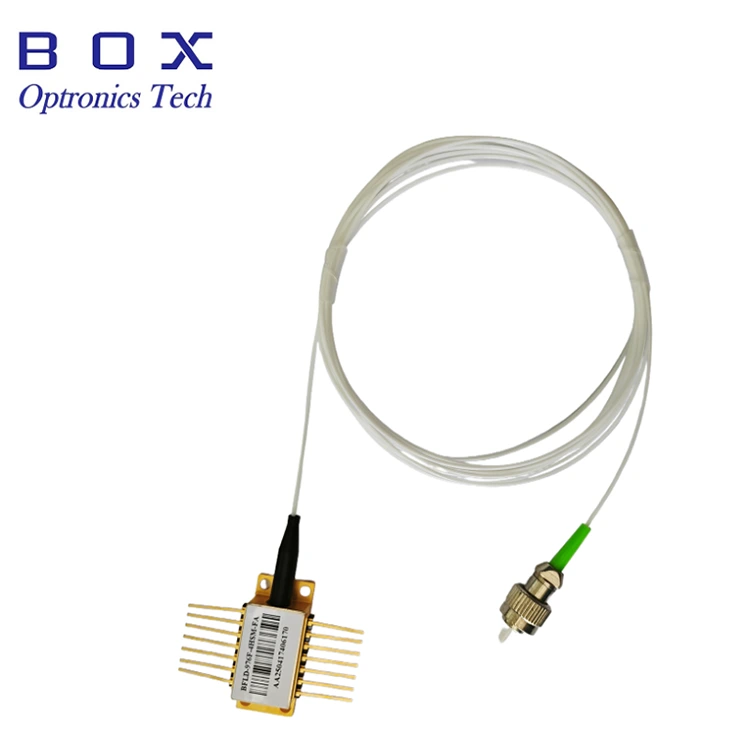

La diode laser à pompe refroidie par TEC de 980 nm est un composant optoélectronique haute performance pour les communications optiques, les amplificateurs à fibre et le pompage laser. Le refroidissement TEC intégré assure une sortie stable. Les longueurs d'onde centrales sont de 974 nm ou 976 nm, en option. Paquet papillon à 14 broches. Puissance de sortie de 200 mW/ 400 mW/ 600 mW. Pigtail avec fibre SM ou fibre PM. Garantie 12 mois. Cet appareil est sensible à l'électricité statique. Les mesures de protection antistatique de l'appareil doivent être strictement respectées.

Spécifications du produit

Caractéristiques du produit

Puissance de fonctionnement sans torsion jusqu'à 600 mW.

La fibre SM et la fibre PM sont facultatives.

Stabilisation du réseau de Bragg en fibre.

Refroidisseur TEC intégré, thermistance et diode de contrôle.

Applications du produit

Pompage par amplificateur à fibre.

Détection et mesure.

Transmission par câble.

Systèmes DWDM.

Systèmes femtoseconde.

Détails du produit

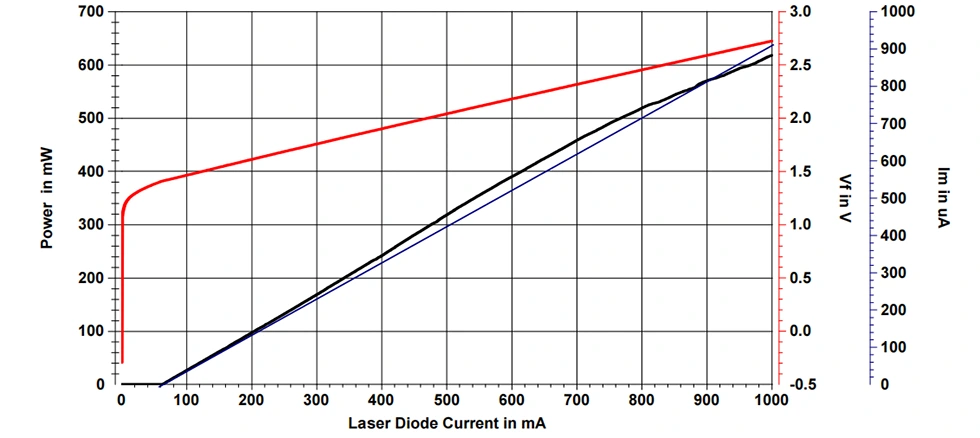

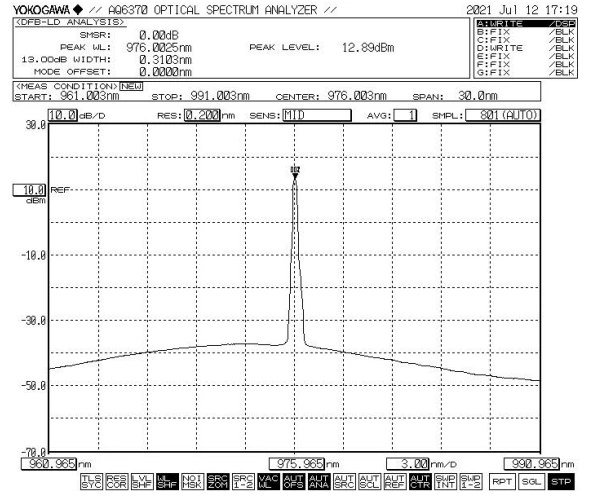

Spectre typique et PIV : 976 nm, tolérance WL +/-1 nm, 600 mW

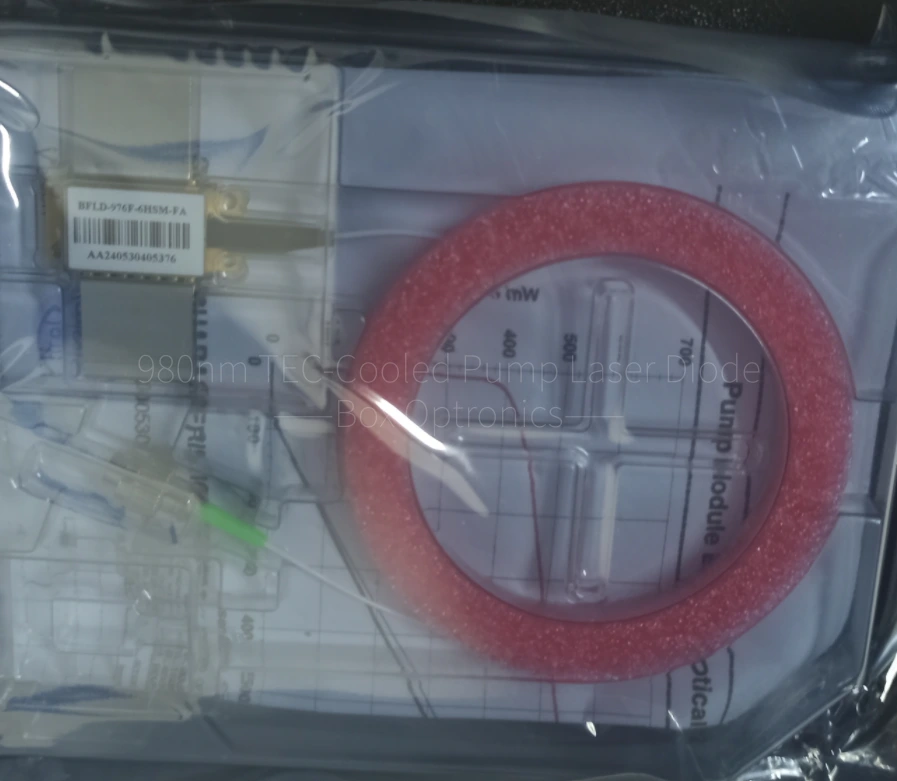

Exemple d'emballage

*Appareil autonome ; pas de pilote intégré (pilote externe en option).

Informations de commande

par exemple : BFLD-976F-6HSM-N0

(Informations de commande : diode laser à pompe refroidie TEC 980 nm, boîtier papillon, 976 nm, avec FBG, puissance de sortie 600 mW, fibre SM, sans connecteur, fibre nue).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test

Fiche de données

Feuille de test

Modalités de devis et de paiement

Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Remarques sur l'opération

Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; ne regardez pas directement l’extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

Cet appareil est sensible aux décharges électrostatiques ; par conséquent, le strict respect des mesures de protection antistatiques est requis pendant l’emballage, le transport et l’utilisation. De plus, des précautions doivent être prises pour éviter les surtensions de l'alimentation électrique, car ne pas le faire pourrait entraîner des dommages permanents à l'appareil (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un bracelet antistatique).

Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lors de l'insertion ou du retrait d'un appareil de sa prise, n'exercez pas de pression ni ne tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipés de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes. Une attention particulière doit être portée aux points suivants : pendant le processus de soudage, l'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

Avant de mettre sous tension tous les composants, activez d'abord le refroidisseur, puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe et la surcharge de la puce.

Assurance qualité et service après-vente

Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.

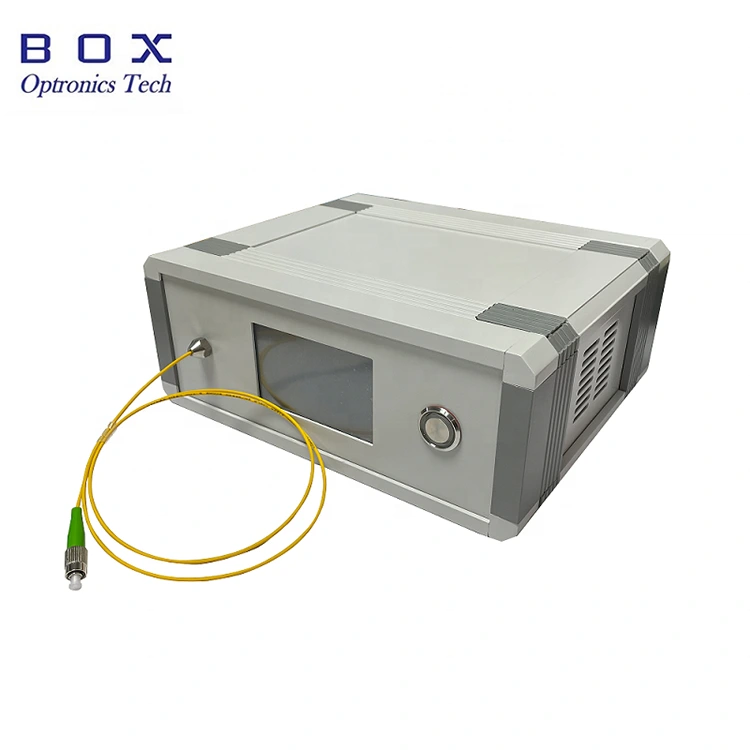

Disponible dans un emballage de table avec un écran tactile ; émet de la lumière immédiatement après la mise sous tension.
