Source laser 808 nm

Table des matières

1. Introduction de la source laser 808 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. FAQ

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Guide d'utilisation

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

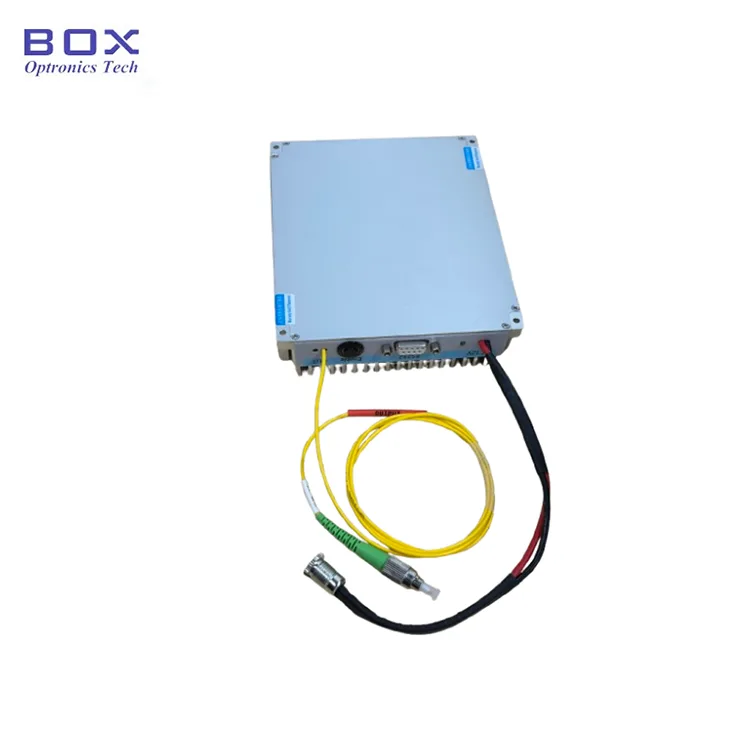

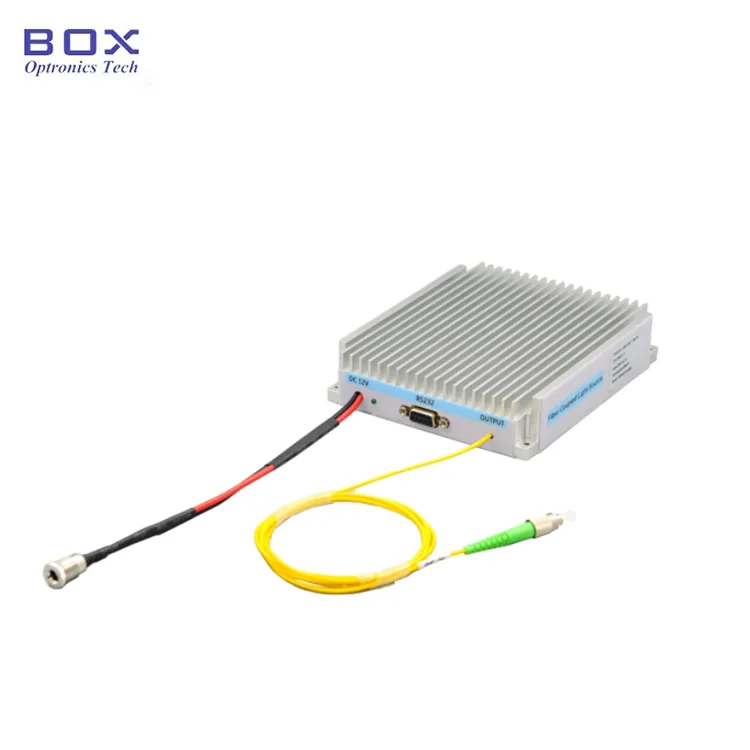

Présentation du produit - Source laser 808 nm

La source laser 808 nm est basée sur une puce laser à semi-conducteur haute performance, avec une sortie couplée à une fibre multimode 105/125 um ou 200/220 um 0,22N et un circuit de commande à courant constant conçu pour garantir un fonctionnement sûr et stable. Offre une puissance de sortie de 5 W, 10 W et 20 W. Fournit un contrôle de l'hôte PC ou des commandes pour le fonctionnement et l'intégration. Convient aux applications dans le pompage laser à fibre, la biomédecine, etc. Lors d'une utilisation à long terme, il convient de prêter attention à la dissipation thermique de la source laser.

Spécifications du produit : source laser 808 nm

Caractéristiques du produit : source laser 808 nm.

● Puissance de sortie élevée ;

● Facile à utiliser ou à intégrer ;

● Fournissez un connecteur FC/UPC ou SMA905.

Applications du produit - Source laser 808 nm

● Pompage laser fibre ; je

● Biomédecine ;

● Traitement laser des matériaux.

FAQ-Source laser 808 nm

● Quelle est la tolérance typique de longueur d'onde ?

La longueur d'onde centrale est généralement de 808 nm ± 5 nm. Un contrôle de longueur d'onde plus étroit doit être personnalisé.

● Le laser est-il adapté au fonctionnement en onde continue (CW) ?

Oui. La source laser est conçue pour un fonctionnement CW stable et peut également prendre en charge le réglage du courant et de la puissance via un logiciel hôte PC.

● La puissance de sortie peut-elle être ajustée ?

Oui. La puissance de sortie peut être ajustée via le courant de commande. La version de table prend généralement en charge le réglage de la puissance sur le panneau avant, et la version module prend en charge le contrôle logiciel ou les commandes de l'hôte PC.

● Quelles méthodes de refroidissement sont disponibles ?

Placé sur un dissipateur thermique pour un refroidissement par contact. Ou un refroidissement par ventilateur.

● À quoi sert une source laser multimode haute puissance 808 nm ?

La source laser multimode haute puissance 808 nm est largement utilisée dans le pompage laser DPSS, l'instrumentation biomédicale, l'excitation de fluorescence, la spectroscopie, la détection optique, la recherche scientifique et les systèmes laser industriels.

Informations de commande - Source laser 808 nm

par exemple : BFL-808-05M1-FU-M

(Informations de commande : source laser 808 nm, puissance de sortie 5 W, avec fibre 105/125 um, connecteur FC/UPC, ensemble de modules).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test - Source laser 808 nm

Fiche de données

Conditions de devis et de paiement-Source Laser 808nm

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3) Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Source laser 808 nm

Production : 10-15 jours ouvrables. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Étapes de fonctionnement : source laser 808 nm.

Étape 1. Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module source laser, le câble de données USB, l'adaptateur secteur, le rapport de test, etc.

Étape 2. Connexion des cordons de brassage de fibre : retirez les capuchons anti-poussière des connecteurs ou des adaptateurs de fibre et connectez les cordons de brassage de fibre - ou les fibres épissées - à l'appareil testé ou à l'équipement du wattmètre.

Étape 3. Connectez l'alimentation et le câble série : insérez le cordon d'alimentation dans le port d'alimentation de la source laser et utilisez le câble de signal pour connecter l'ordinateur hôte au laser. Remarque : Pour le câble de signal USB-485 DB9, le pilote doit d'abord être installé sur l'ordinateur ; Box Optronics le fournira.

Setp4. Mise sous tension : le voyant s'allume et le laser commence à fonctionner. À ce stade, les valeurs de courant de fonctionnement et de puissance laser correspondent aux paramètres définis via le logiciel hôte avant le dernier arrêt ; si des ajustements sont nécessaires, ils peuvent être modifiés et enregistrés dans le logiciel hôte.

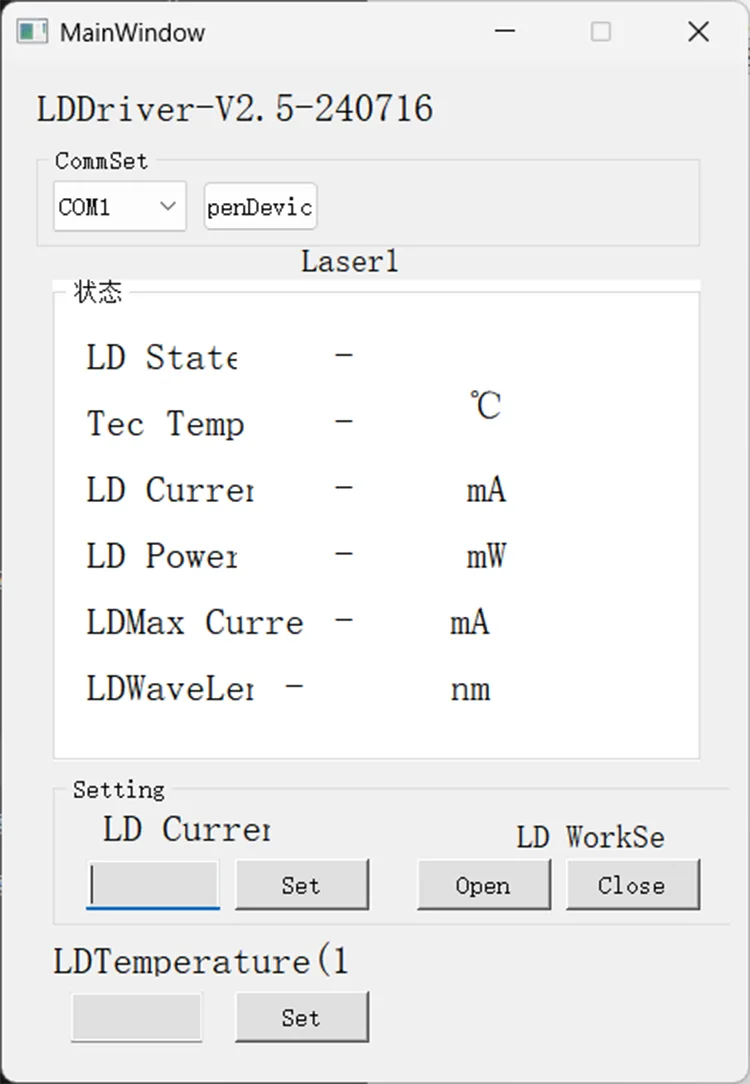

Étape 5. Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD de la source laser 808 nm. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Étape 6. Arrêt : Une fois l'utilisation terminée, éteignez le laser et replacez correctement le capuchon anti-poussière en fibre. Pour éviter une sortie laser soudaine de haute puissance -qui pourrait endommager les composants optiques -lors de la remise sous tension de l'appareil, il est recommandé de régler d'abord le niveau de puissance à zéro avant de couper l'alimentation.

Notes d'utilisation et maintenance - Source laser 808 nm

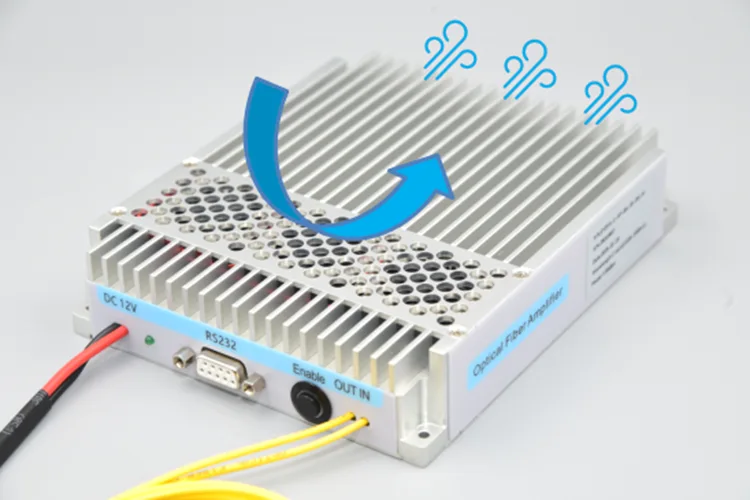

● Lors d'une utilisation à long terme, il convient de prêter attention à la dissipation thermique de la source laser. La source laser doit être fixée sur le dissipateur thermique et refroidie par un ventilateur.

● Lors du démarrage, assurez-vous d'abord que l'interrupteur d'alimentation et l'interrupteur à clé sont éteints, puis connectez l'alimentation électrique. Lors de l'arrêt, éteignez d'abord l'interrupteur à clé et débranchez l'alimentation électrique seulement après que le voyant soit éteint ; ne coupez jamais directement l’alimentation lorsque l’équipement est en fonctionnement.

● Il n'est pas recommandé d'insérer et de retirer fréquemment les connecteurs de fibre optique, car cela augmente le risque de contamination par la poussière et d'endommagement potentiel des faces d'extrémité du connecteur.

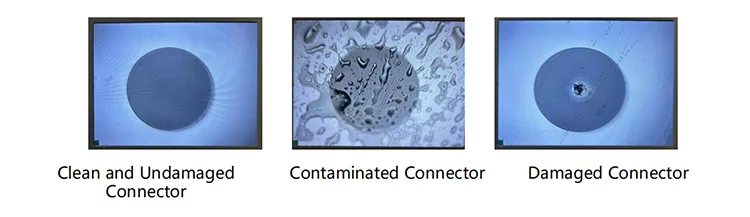

● Avant de connecter le connecteur à fibre optique, il doit être nettoyé à l'aide de papier pour lentilles non pelucheux. Il est impératif d'utiliser un contrôleur d'extrémité de fibre pour vérifier sa propreté avant de la raccorder via la bride ; sinon, la face d'extrémité du connecteur pourrait être brûlée lorsque le laser est activé. Lors du raccordement de la bride, veiller à ce que l'opération soit effectuée sans aucune transmission lumineuse active. Lorsqu'il n'est pas utilisé, veuillez garder le capuchon anti-poussière bien placé sur le connecteur fibre.

● Veuillez prendre des précautions contre l'humidité ; conserver dans un endroit sec.

Assurance qualité et service après-vente - Source laser 808 nm

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
