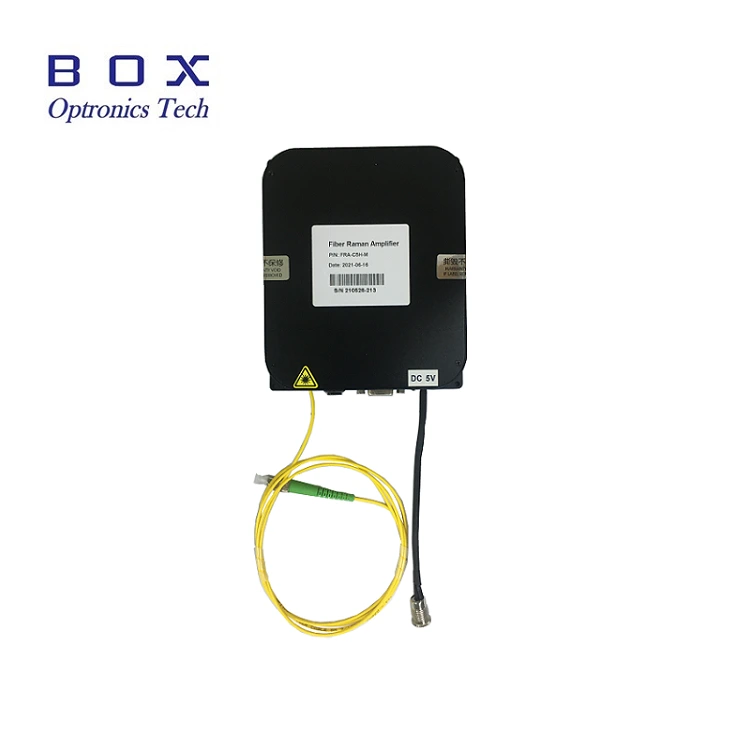

Module laser à diode pompe 980 nm avec circuits d'entraînement intégrés

Table des matières

1. Présentation du Module laser à diode pompe 980 nm avec circuits d'entraînement intégrés

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Accessoires standards

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

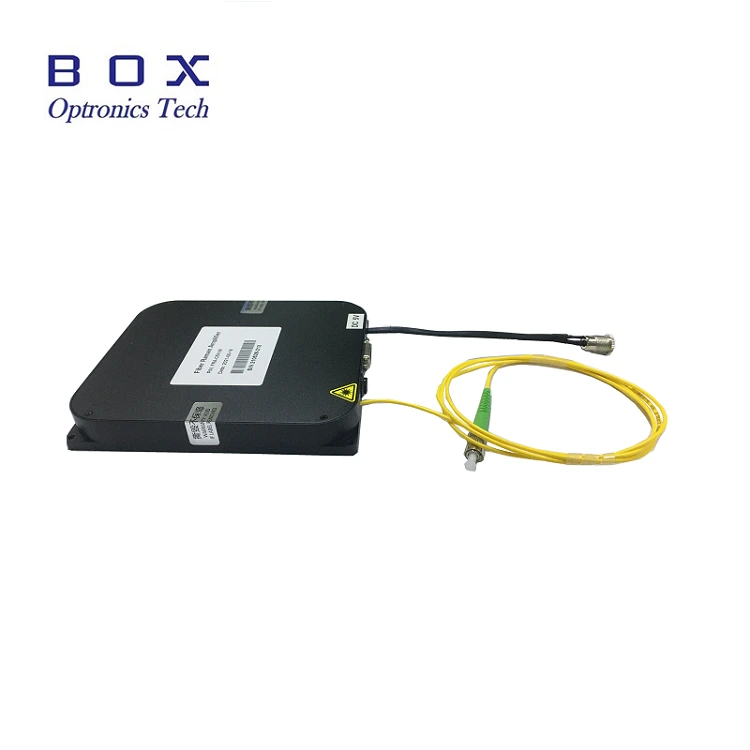

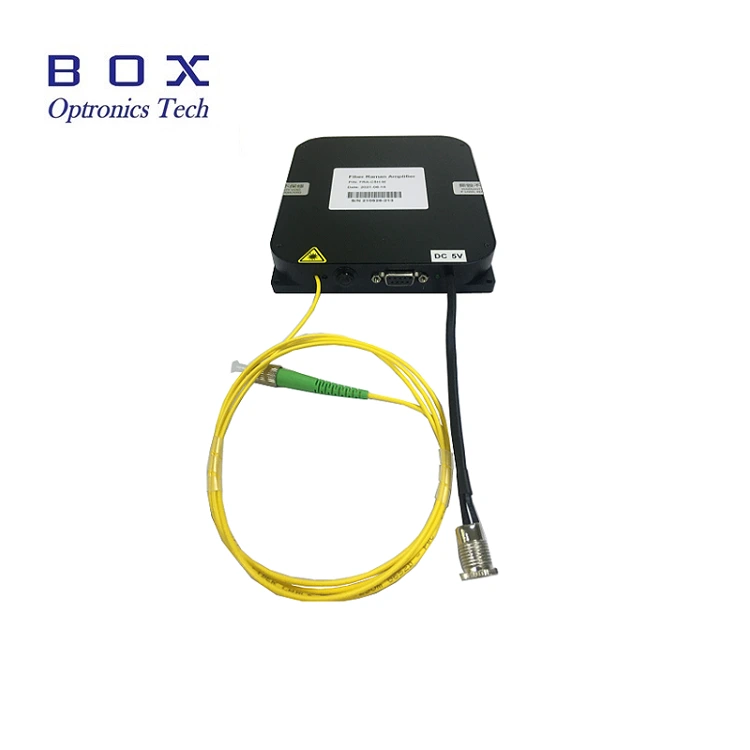

Présentation du produit

Le module laser à diode pompe 980 nm avec lecteur intégré Les Circuits sont spécialement conçus pour la communication optique, l'amplification par fibre, et Recherche en optique non linéaire. Il intègre une puce laser, un circuit de commande, unité de protection de contrôle de température et structure de sortie de fibre en un, sans disque externe requis, plug-and-play. 200 mW/ 400 mW/ 600 mW sont disponibles. SM la fibre et la fibre PM sont facultatives. Garantie 1 an. Lors de l'utilisation de la source laser module pendant une longue période, veillez à prendre en compte la dissipation thermique. Placez le module sur un dissipateur thermique.

Produit Spécifications

Caractéristiques du produit

● Circuits d'entraînement intégrés intégrés, pas d'externe carte pilote requise.

● Compact et de petite taille, adapté à l'intégration et installation facile.

● Puissance et stabilité spectrale.

● L'interface de communication est compatible.

Applications du produit

● Source de pompe pour amplificateurs à fibre (EDFA).

● Équipement de détection laser.

● Transmission de communications par fibre optique systèmes.

● Détection biologique.

Détails du produit

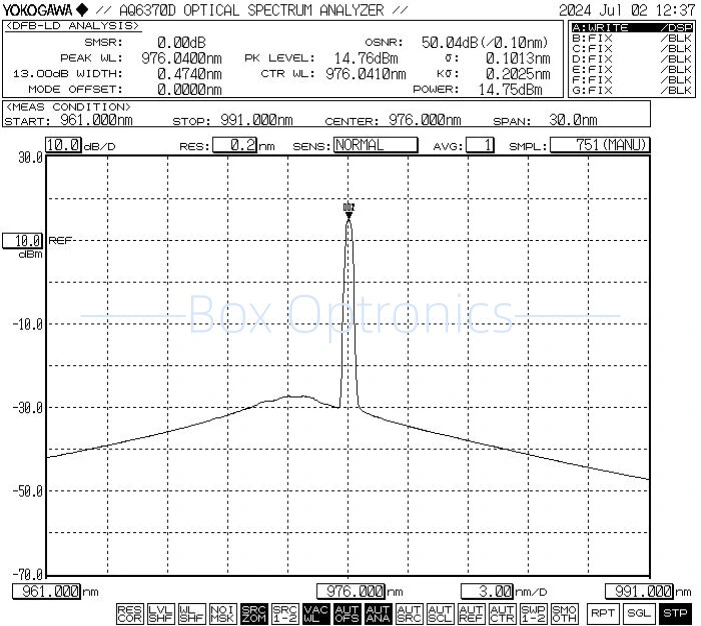

● Spectre typique : 976 nm

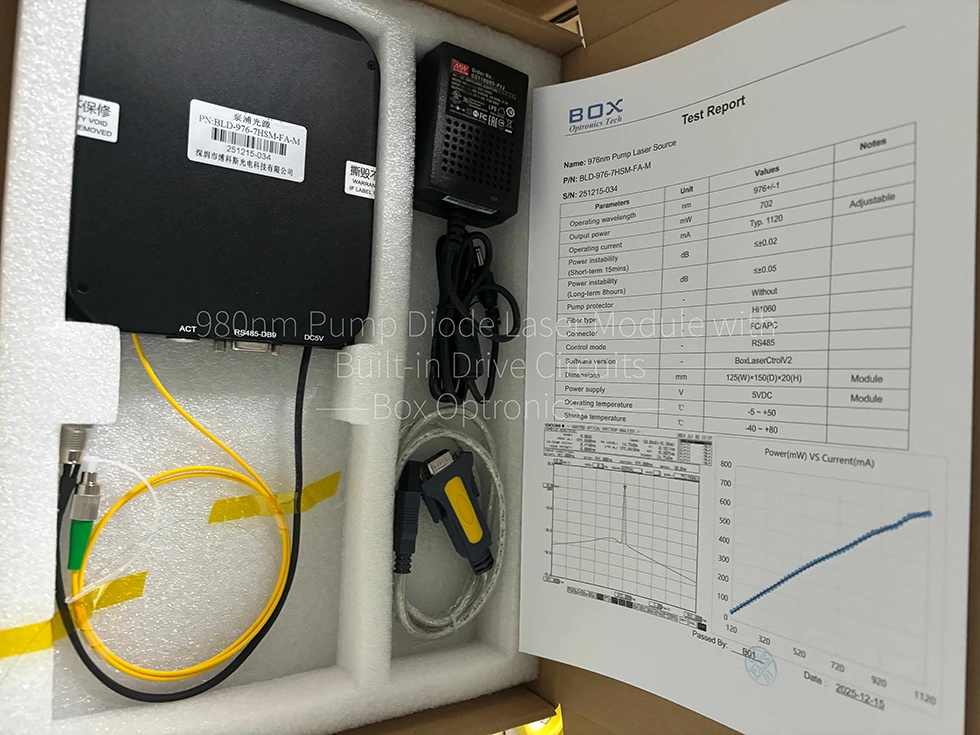

● Accessoires standards

Étapes de fonctionnement

Étape 1.Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module source laser à pompe, USB câble de données, adaptateur secteur, rapport de test, etc.

Étape 2. Alimentation : connectée à un courant continu alimentation à découpage ou une alimentation régulée qui répond à leur puissance besoins en approvisionnement. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3.Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière sur le connecteur ou la bride de la fibre, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Setp4.Connectez-vous à l'ordinateur hôte : utilisez le câble de données USB-RS485 DB9 pour connecter le module laser à diode de pompe 980 nm avec Circuits de commande intégrés et ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connecté et communiqué. Veuillez demander le pilote à Box Optronics.

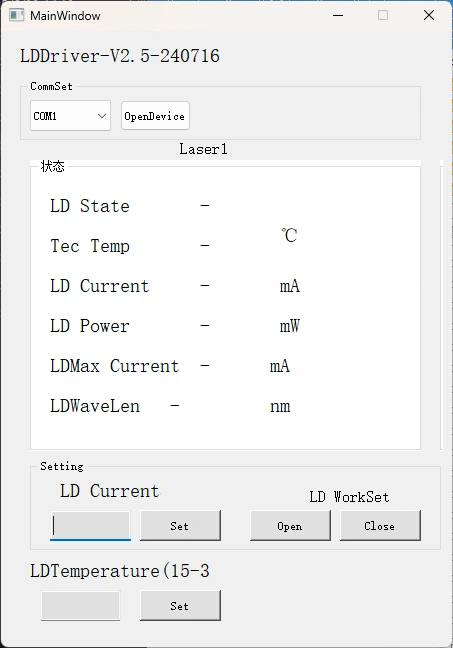

Logiciel Step5.Control : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD du module laser à diode à pompe 980 nm avec circuits d'entraînement intégrés. Choisissez le bon port, définissez le courant et température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez la vitesse du variateur courant lentement lors du fonctionnement initial. N'appliquez pas le courant complet immédiatement.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Informations de commande

par exemple : BLD-976-6HSM-FA-MP1

(Informations de commande : Module laser à diode à pompe 980 nm avec Circuits de pilotage, 976 nm, puissance de sortie 600 mW, avec fibre SM Hi1060, FC/APC connecteur, protection contre la lumière réfléchie de 1064 nm, ensemble de modules).

*Équipé d'un protecteur de pompe, l'atténuation de la puissance de sortie est de 10 à 15 %.

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Lorsque vous utilisez le module de source lumineuse pendant des périodes prolongées, veillez à Envisagez la dissipation thermique et la ventilation en montant le module sur un support thermique. évier.

● Lors du démarrage, assurez-vous d'abord que l'interrupteur d'alimentation et le l'interrupteur à clé est en position « off », puis branchez l'alimentation. Lors de l'arrêt, éteignez d'abord l'interrupteur à clé ; attendez que l'indicateur le voyant s'est éteint avant de débrancher l'alimentation électrique. Jamais directement couper l'alimentation électrique lorsque l'équipement est en fonctionnement.

● Évitez de brancher/débrancher fréquemment les connecteurs de fibre pour éviter accumulation de poussière et dommages aux extrémités.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter les brûlures à l'extrémité. Bouchez les connecteurs inutilisés avec des capuchons anti-poussière.

● Stockez l'équipement dans un environnement sec et sans humidité.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.

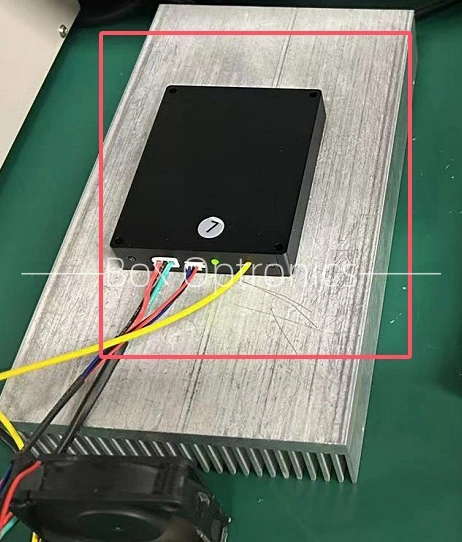

*dissipation thermique pour une utilisation à long terme
