Laser à fibre à largeur de ligne ultra-étroite 1 550 nm, 3 kHz

Table des matières

1. Présentation du Laser à fibre à largeur de ligne ultra-étroite 1 550 nm, 3 kHz

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'une fibre à largeur de ligne ultra-étroite de 1 550 nm et 3 kHz. Laser adoptant une structure de cavité laser DFB à fibre dopée à l'erbium, avec sortie CW puissance 50/100/200/500/1000 mW en option, bande passante 3 dB inférieure à 3 kHz, longueur d'onde stable sans saut de mode. Il prend en charge les configurations de table et modulaires avec une interface de communication RS232 et un logiciel de surveillance pour le système intégration. Convient pour la détection distribuée, etc.

Produit Spécifications

Caractéristiques du produit

● Spectral largeur de ligne ≤3 KHz ;

● Tout en fibre Cavité résonante DFB ;

● Longueur d'onde stable sans saut de mode ;

● DB9 Communications femelles (RS232) pour une intégration facile.

Applications du produit

● LiDAR ;

● Acoustique capteurs, hydrophones ;

● Fibre Détection optique distribuée.

Détails du produit

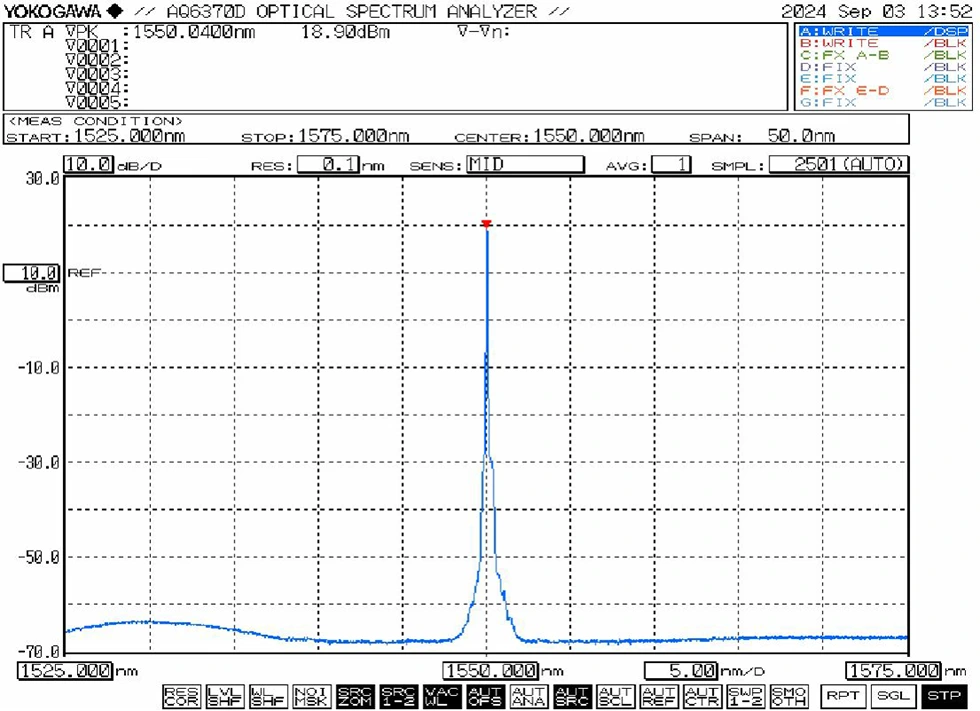

● Spectre typique : 1 550 nm

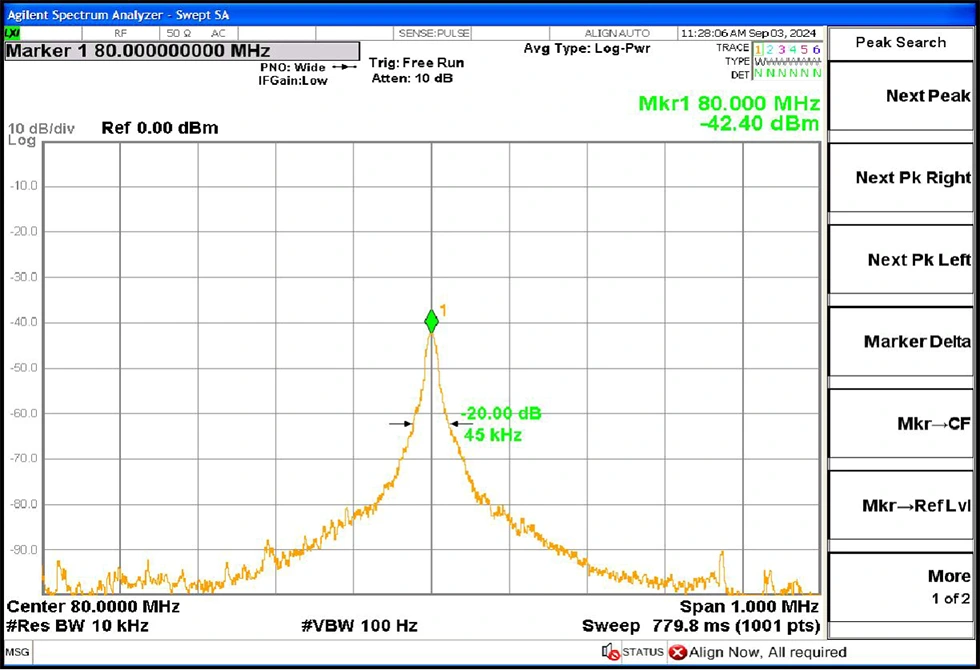

● Largeur de ligne typique : largeur de ligne spectrale 3 dB≤3 KHz (largeur de ligne égale à 20 dB/20)

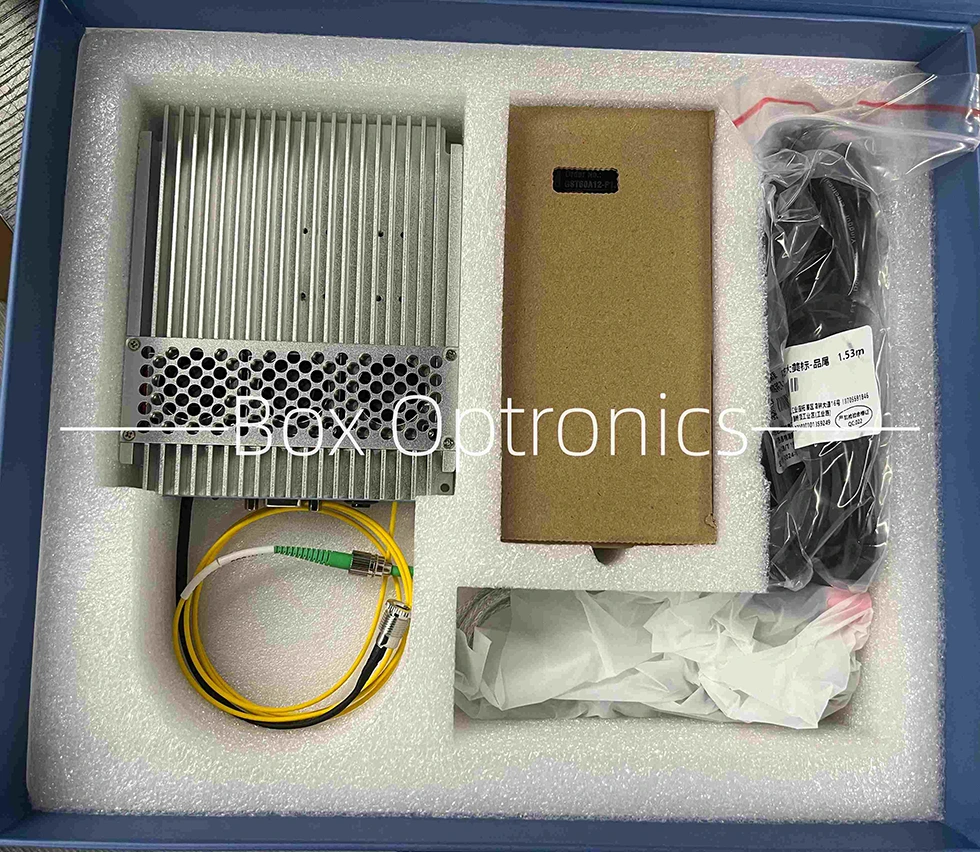

● Exemple d'emballage

Fonctionnement Étapes

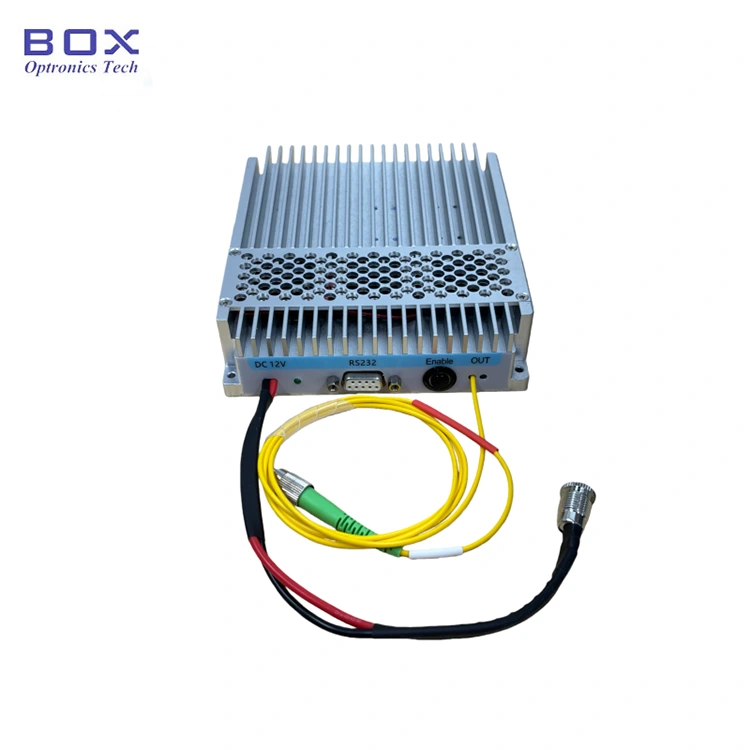

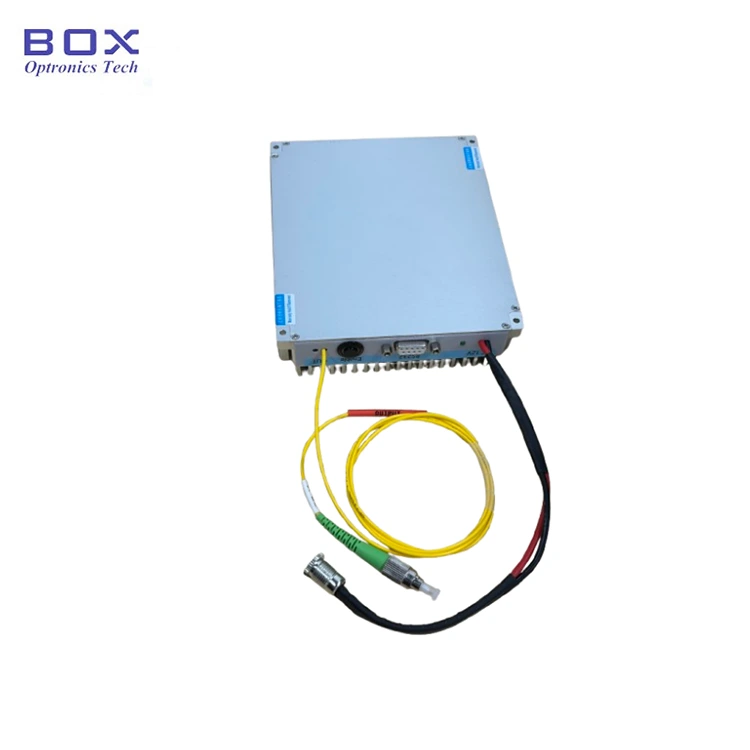

1. Apparence : le module comprend un connecteur d'alimentation, un indicateur d'alimentation, RS232. interface de communication, commutateur d'activation de sortie et port fibre de sortie laser.

2.Puissance Alimentation : le port d'alimentation utilise une interface standard DC5,5 × 2,1 mm. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. En forme de U Le câble d'alimentation du connecteur pour la connexion à une alimentation à commutateur est disponible sur demande au moment de l'achat.

3.Connexion le cavalier à fibre optique : retirez le capuchon anti-poussière du connecteur de fibre, inspectez la face d'extrémité pour déceler toute contamination ou dommage et assurez-vous propreté avant de se connecter à d’autres appareils à fibre optique ou à des équipements de test. Pour modèles haute puissance, l’épissage par fusion est recommandé.

4.Connexion le module à un ordinateur hôte : utilisez le Câble de données série USB-RS232 pour connecter le module à l'ordinateur. Installez le pilote série dédié (fourni par le fabricant) pour permettre la communication. Sans le pilote, le logiciel hôte ne peut pas se connecter au module.

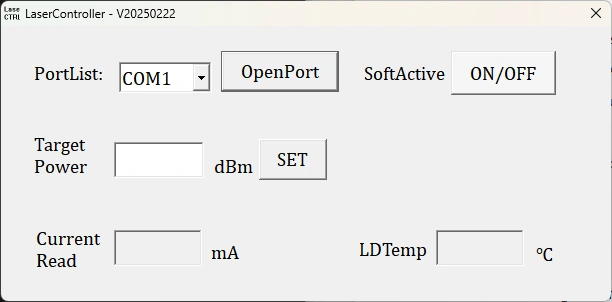

5.Logiciel : le logiciel hôte permet réglage de la puissance de sortie et contrôle de la sortie laser via le Bouton "SoftActive". Le logiciel affiche le courant de pompe réglé, la sortie l'alimentation et l'état de surveillance de la température.

6. Mémoire des paramètres : paramètres et Les états configurés via le logiciel sont automatiquement enregistrés dans les mémoire interne. Aucune connexion à l'ordinateur hôte n'est requise si les paramètres ne besoin de modification.

Commande informations

par exemple : NLFL-1550-50-T-SM-M

(Informations de commande : Laser à fibre à largeur de ligne ultra-étroite de 1 550 nm, 3 kHz, 50 mW puissance de sortie, puissance réglable, fibre SM, ensemble de modules).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 15 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

1. Notes de fonctionnement et maintenance-largeur de ligne ultra-étroite de 1550 nm 3 kHz Laser à fibre

● Évitez de brancher/débrancher fréquemment les connecteurs de fibre pour éviter accumulation de poussière et dommages aux extrémités.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter les brûlures à l'extrémité. Bouchez les connecteurs inutilisés avec des capuchons anti-poussière.

● Stockez l'équipement dans un environnement sec et sans humidité.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
