Diode laser papillon DFB 1030nm 200mW 100KHz

Table des matières

1. Introduction du 1030 nm Diode laser papillon DFB 200 mW 100 KHz

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

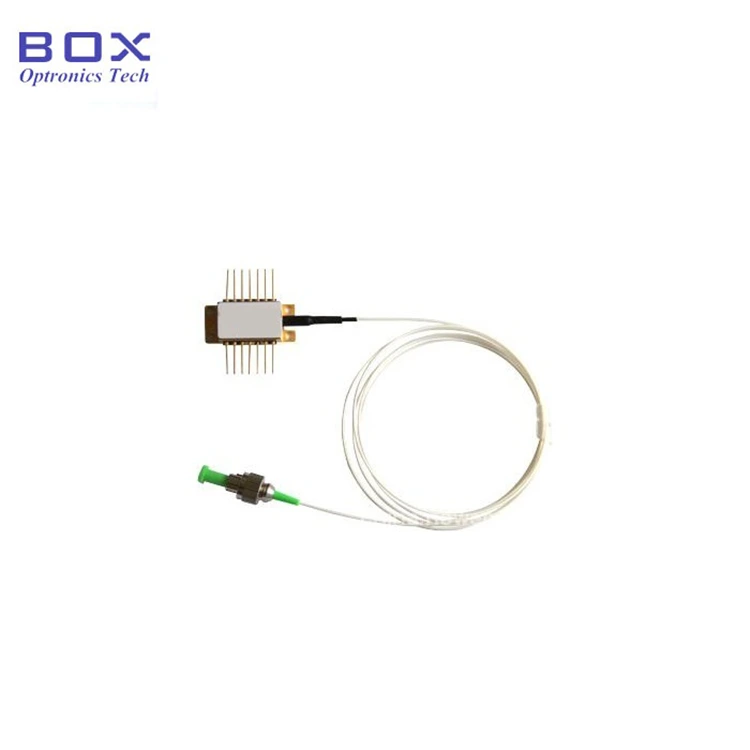

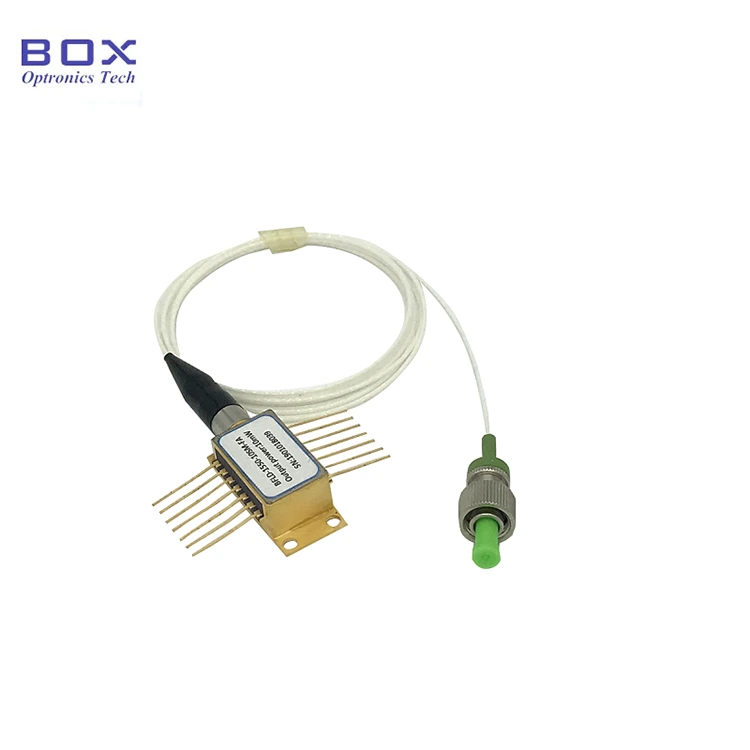

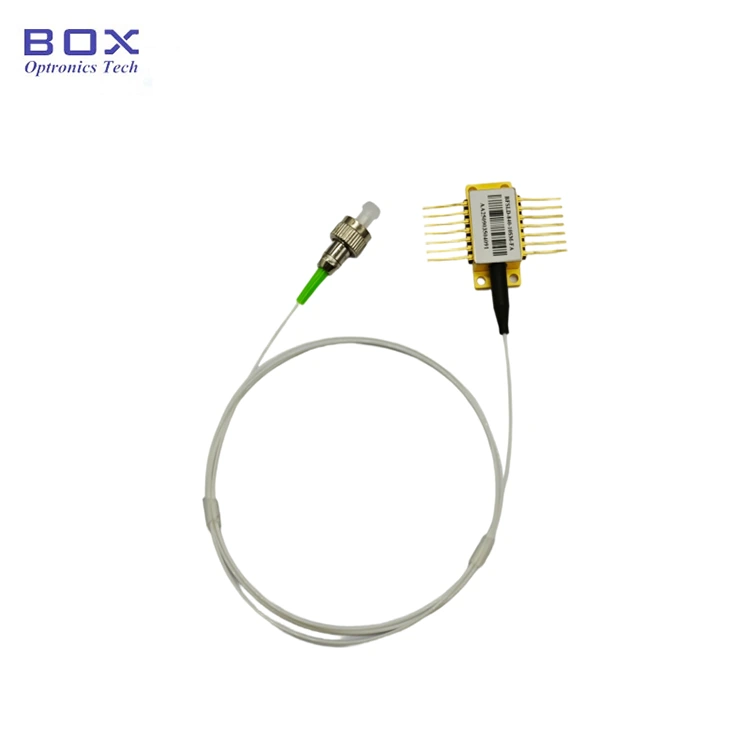

Il s'agit d'un laser papillon DFB 1030 nm 200 mW 100 KHz. Diode, avec une tolérance de longueur d'onde de +/-2 nm, un boîtier papillon standard à 14 broches, et fibre PM980. Il présente une puissance de sortie élevée et une largeur de ligne étroite, et intègre TEC et thermistance. Convient pour la détection optique et l'imagerie. S'il vous plaît utilisez-le sous protection ESD.

Produit Spécifications

Caractéristiques du produit

● Pigtail en fibre PM980 ;

● Puissance de sortie élevée de 200 mW ;

● Largeur de ligne étroite inférieure à 100 kHz ;

● 14 broches Pack BTF avec TEC, thermistance et Surveiller la DP.

Applications du produit

● Lidar ;

● Détection à fibre optique ;

● Spectroscopie ;

● Source de semences pour lasers.

Produit Détails

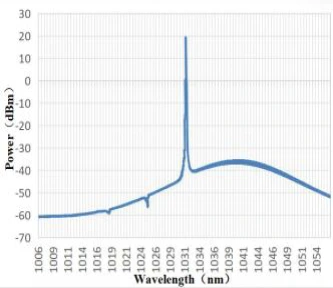

● Spectre typique : 1030 nm, tolérance de longueur d'onde +/-2 nm.

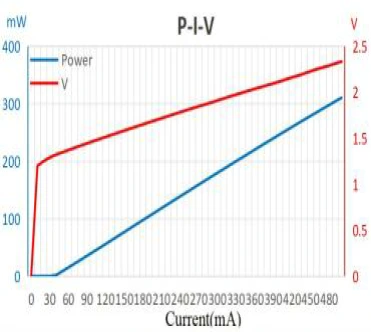

● Diode laser papillon DFB PIV-1030nm 200 mW 100 KHz

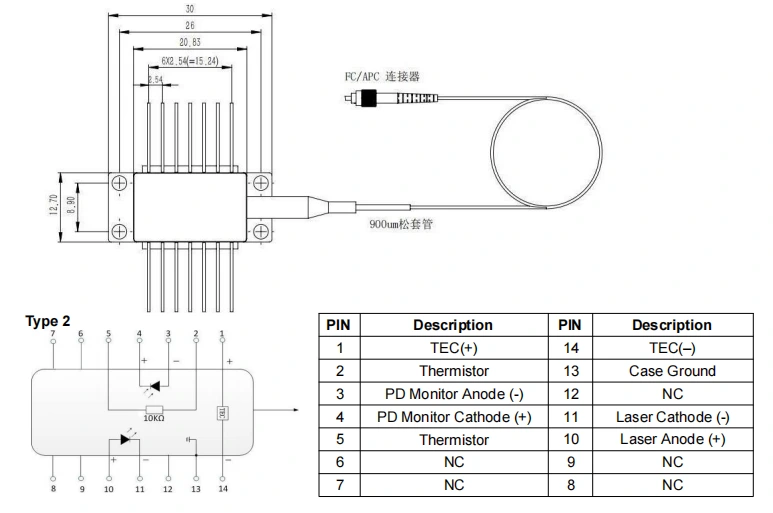

● Dessin du colis et définition du PIN-OUT (unité : mm) -1030nm 200mW 100KHz Diode laser papillon DFB

● FAQ

(1) Est-il possible de changer la longueur d'onde en ajustant le courant ? Quelle est la portée ?

--Oui. Le coefficient de longueur d'onde actuel est de 0,01 nm/mA et le le coefficient de longueur d'onde de température est de 0,1 nm/℃. La plage de réglage WL est d'environ ~centre WL+/- 1 nm.

(2) Quelle est la longueur de la queue de cochon ?

--1,2+/-0,1 mètre.

(3) Quelle est la plage de régulation de puissance ?

--10~100%

Commande informations

par exemple : BNLD-1030-2HPM-FA

(Informations de commande: Diode Laser papillon DFB 1030nm 200mW 100KHz, avec fibre PM980, connecteur FC/APC, broche de pompe).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Risque de rayonnement laser : lorsque l'appareil est en fonctionnement, il émet un faisceau laser de haute intensité. Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Protection ESD : cet appareil est sensible aux électrostatiques. Par conséquent, des mesures strictes de protection antistatique doivent être respecté lors de l’emballage, du transport et de l’utilisation. De plus, des précautions doivent être prises pour éviter les surtensions de l'alimentation électrique, car ne pas le faire peut entraîner entraîner des dommages permanents à l'appareil (par exemple, assurer une mise à la terre et une mise à la terre appropriées de l'équipement). porter un bracelet antistatique).

● Manipulation des fibres et des appareils : optique les fibres sont fragiles. Ne tirez pas sur l'appareil en utilisant la fibre. Lors de l'insertion ou en retirant l'appareil de sa prise, n'exercez pas de pression ni ne tirez sur le manchon à l'arrière du boîtier de l'appareil. Pour les appareils équipés de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Exigences de soudure des broches : si les broches doivent être soudés, la température de soudure ne doit pas dépasser 260 °C et le le temps de soudage ne doit pas dépasser 10 secondes. Portez une attention particulière à suivant : pendant le processus de soudage, l'appareil doit être dans un endroit non alimenté état et le fer à souder doit être correctement mis à la terre.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
