Module de diode laser DFB 1030 nm 50 mW

Table des matières

1. Introduction du 1030 nm Module de diode laser DFB 50 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

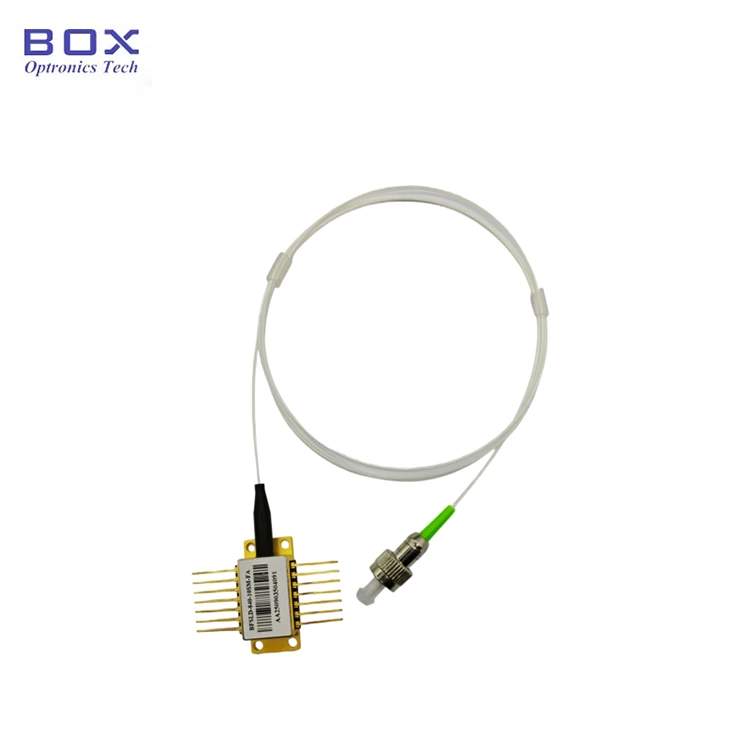

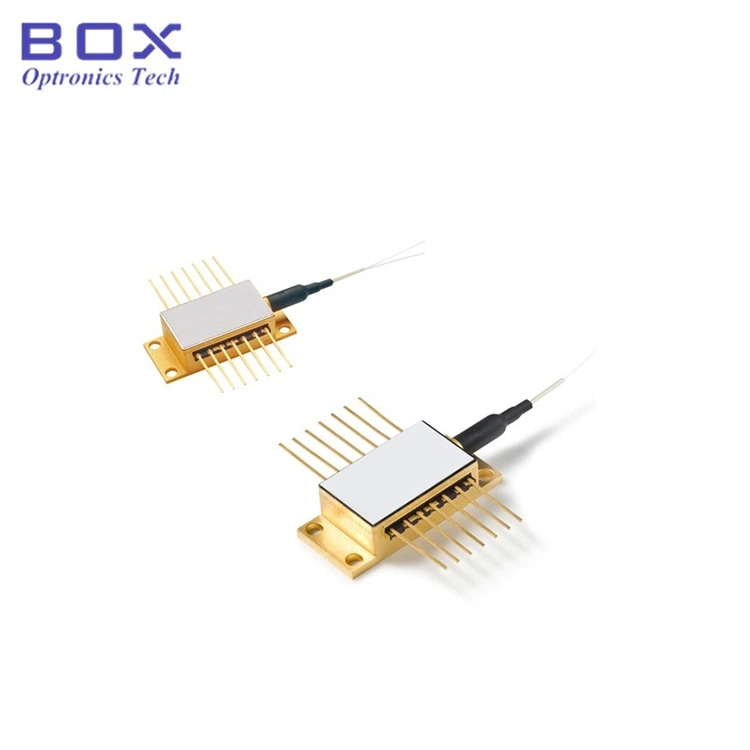

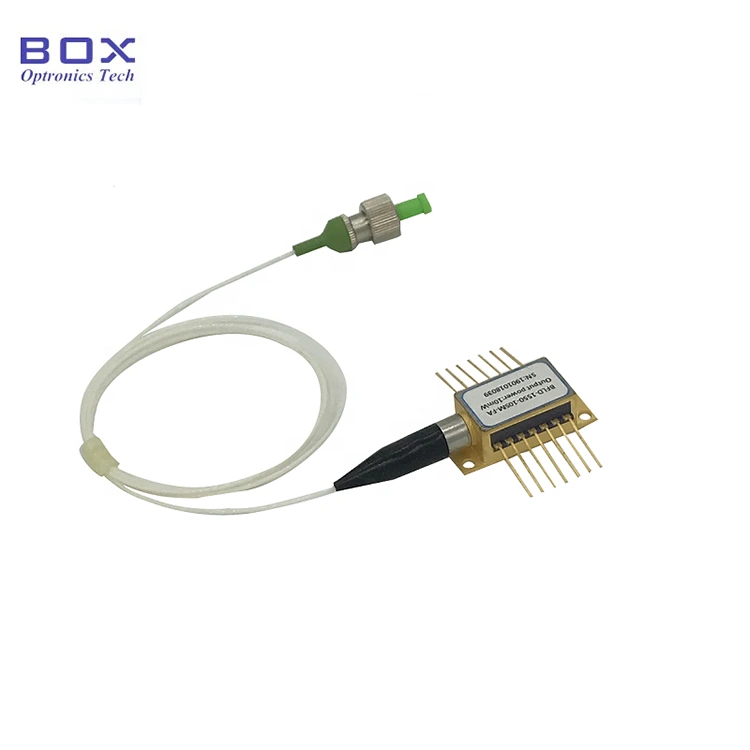

Le module de diode laser DFB 1030 nm 50 mW est hermétiquement scellé dans un boîtier papillon à 14 broches. Il prend en charge le fonctionnement CW ou impulsion, et intègre un refroidisseur TEC et une thermistance pour un spectre stable. Convient à la spectroscopie, télécommunications, éclairage et détection. Avant la mise sous tension, activez d'abord le refroidisseur TEC, puis appliquez l'alimentation par petits incréments pour éviter que la puce ne surchauffe ou devenir surchargé.

Spécifications du produit

Caractéristiques du produit

● Laser à rétroaction distribuée ;

● Fonctionnement CW ou pulsé ;

● Moniteur PD intégré, refroidisseur thermoélectrique et thermistance ;

● Connecteur FC/APC en option.

Applications du produit

● Spectroscopie ;

● Télécom ;

● Éclairage ;

● Détection.

Produit Détails

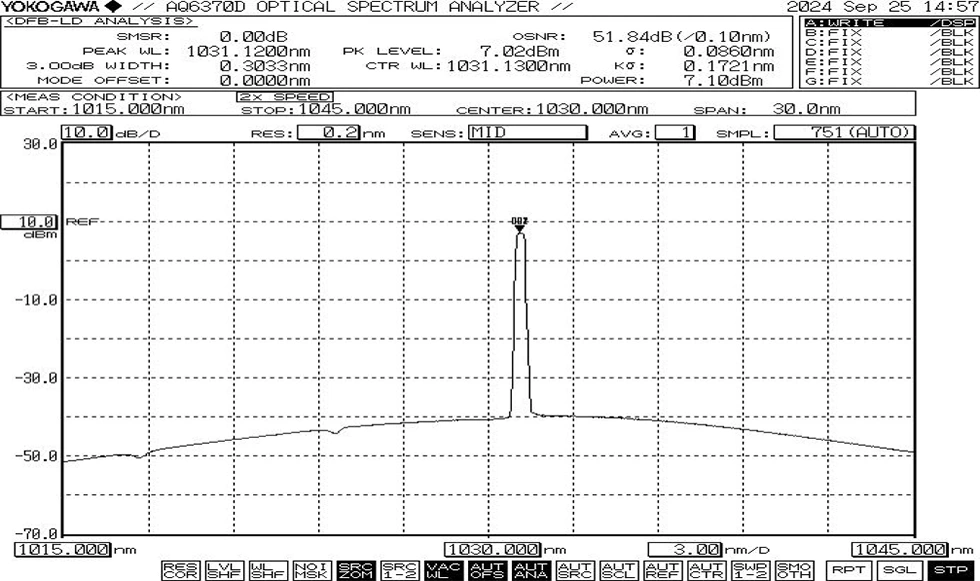

● Spectre typique : 1 030 nm, tolérance WL de +/-2 nm

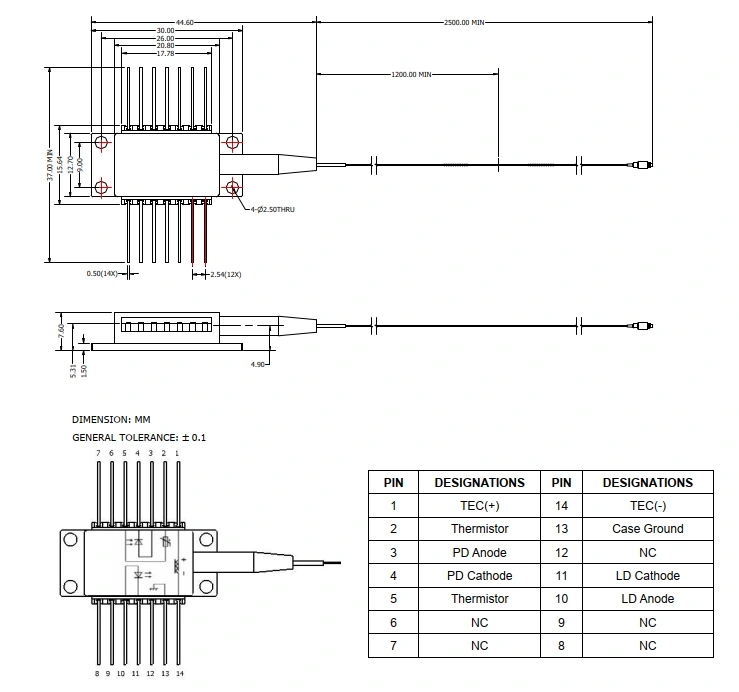

● Dessin du package et définition du brochage (Unité : mm)

FAQ

(1)Est-ce possible d'ajuster la longueur d'onde en faisant varier la température ? Quel est le coefficient ?

--Coefficient de longueur d'onde/température 0,01 nm/℃.

(2)Quel est le type de fibre ?

--Corning HI1060, NA = 0,14, MFD = 6,2 um à 1060 nm.

(3)Quel est le plage de puissance réglable ?

--10 ~ 100 %.

(4) Est-ce que vous fournir un tube de protection et un connecteur pour le LD ?

--Oui. Le tube lâche 900um et FC/APC sont facultatifs.

Commande informations

par exemple : BFLD-D1030-50SM-FA

(Informations de commande : module de diode laser DFB 1030 nm 50 mW, papillon (boîtier, avec fibre SM, connecteur FC/APC).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
