Description du produit

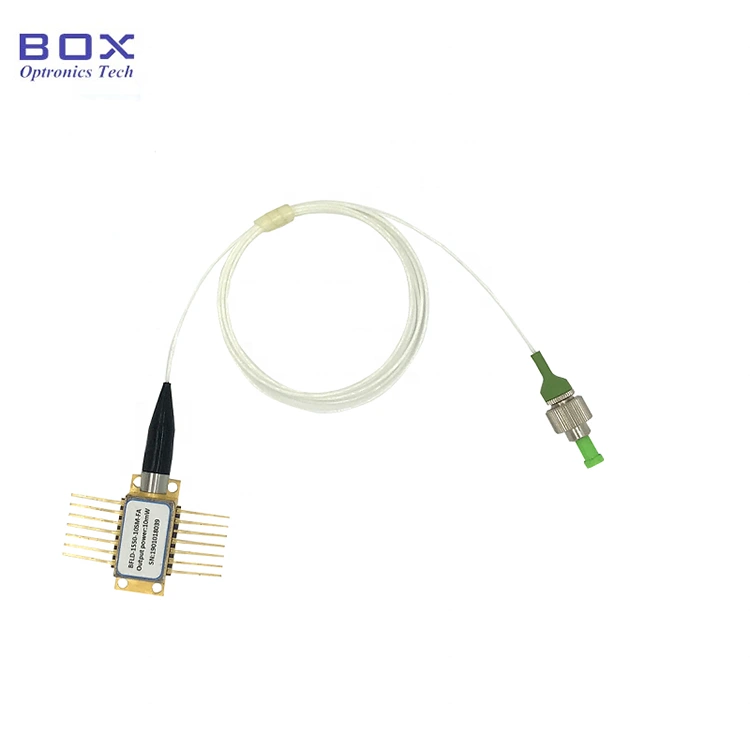

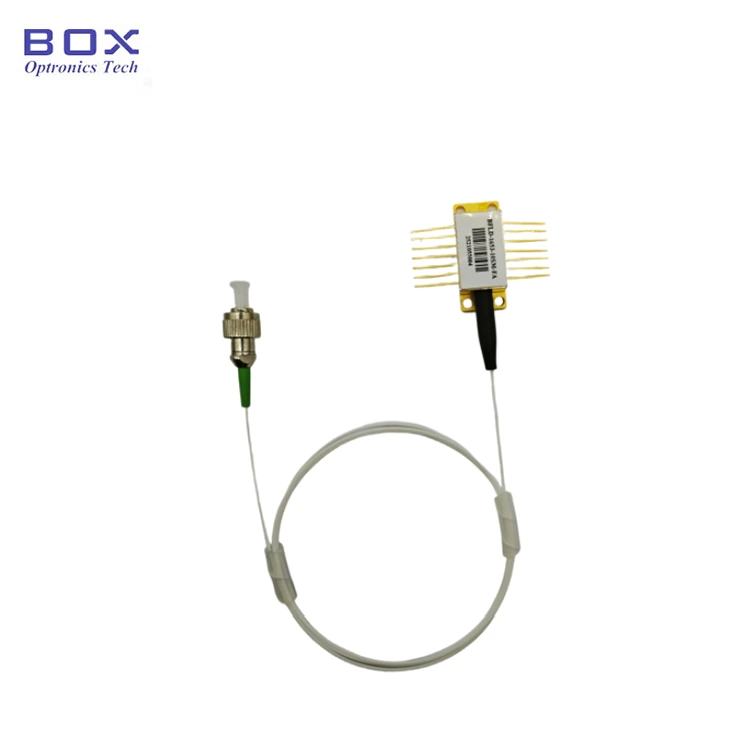

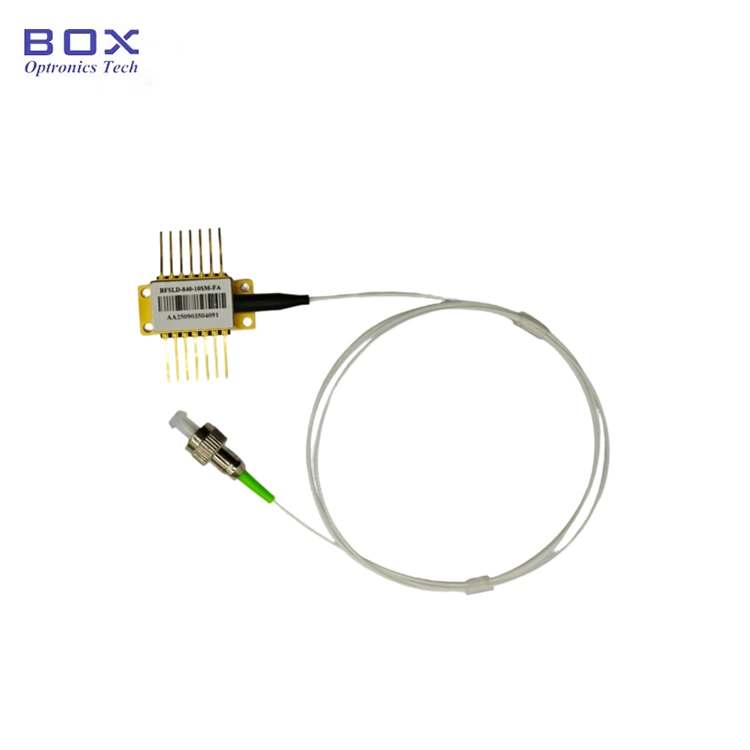

Présentation du produit - Diode laser DWDM DFB à bande C + L de 10 mW

La diode laser DWDM DFB à bande C+L de 10 mW de Box Optronics est une source laser de longueur d'onde de précision avec des longueurs d'onde de bande C+L en option de 1 527,22 à 1 610,92 nm avec une précision de longueur d'onde de ± 0,2 nm et une puissance de sortie optique de 10 mW. TEC, thermistance, photodiode de moniteur et isolateur optique intégrés dans un boîtier papillon standard à 14 broches, offrant un contrôle de longueur d'onde stable, un fonctionnement à faible bruit et une intégration facile du système OEM. Conçu pour les systèmes de communication DWDM, la détection par fibre et l'instrumentation optique de précision.

Caractéristiques principales : diode laser DWDM DFB à bande C+L de 10 mW

· Longues d'onde de la bande C+L en option : 1 527,22 nm (C63) à 1 610,92 nm (L61)

· Taux de suppression en mode latéral élevé : ≥40 dB minimum, 50 dB typique (CW)

· Bruit de faible intensité relative (RIN) : ≤ -145 dB/Hz (20-1 000 MHz)

· Isolateur optique intégré : isolation ≥ 30 dB

· Refroidisseur thermoélectrique intégré (TEC) et thermistance de 10 kΩ pour la stabilisation de la longueur d'onde

· Options de fibre : fibre monomode SMF-28e ou fibre à maintien de polarisation PM1550

· Connecteur fibre FC/APC standard, ou personnalisé

· Photodiode de moniteur intégrée pour la surveillance de la puissance de sortie

· Qualifié de fiabilité Telcordia GR-468, conforme à RoHS

Applications typiques : diode laser DWDM DFB à bande C+L de 10 mW

· Systèmes de transmission à multiplexage par répartition en longueur d'onde dense (DWDM) sur les bandes C et L

· Modules émetteurs DWDM et cartes transpondeurs pour réseaux de télécommunications

· Systèmes de détection à fibre optique pour la mesure de la température, de la contrainte et des vibrations

· Analyse du spectre optique et sources de référence de longueur d'onde

· Équipement de test et de caractérisation de composants optiques

· Recherche et développement dans les laboratoires de photonique et de communication optique

· Intégration OEM dans les équipements de transmission de télécommunications et les instruments de test

Spécifications du produit : diode laser DWDM DFB à bande C+L de 10 mW

Notes maximales absolues

Paramètre	Symbole	Condition	Min.	Typ.	Max.	Unité
Température de stockage	Ts	-	-40	-	85	°C
Température du boîtier de fonctionnement	Haut	-	-20	-	70	°C
Courant direct	SI	CW	-	-	200	mA
Tension inverse du laser	VLR	-	-	-	2	V
Courant direct PD	FIPD	-	-	-	5	mA
Tension inverse PD	VRPD	-	-	-	10	V
Courant CET	ITEC	-	-	-1,5	+1,5	A
Tension CET	VTEC	-	-	-3,5	+3,5	V

Caractéristiques optiques (T = température laser 25°C)

Paramètre	Symbole	Conditions d'essai	Min.	Typ.	Max.	Unité
Longueur d'onde centrale	λc	TL=15~35°C, CW	Affiché dans les chaînes sélectionnées			nm
Puissance de sortie optique maximale	PO	-	10	-	-	mW
Largeur de raie spectrale	LW	FWHM	-	3	5	MHz
Taux de suppression en mode latéral	SMSR	CW	40	50	-	dB
Isolation optique	-	-	30	-	-	dB
Bruit d'intensité relative	NIR	20 à 1 000 MHz	-	-	-145	dB/Hz
Dérive de longueur d'onde (EOL)	Δλ	Durée de vie de 25 ans	-	-	±0,1	nm
Coefficient de température de longueur d'onde	Δλ/ΔT	CET 15°C à 35°C	-	0.09	-	nm/°C
Coefficient de courant de longueur d'onde	Δλ/ΔI	-	-	0.01	-	nm/mA

Caractéristiques électriques (T = température laser 25°C)

Paramètre	Symbole	Conditions d'essai	Min.	Typ.	Max.	Unité
Courant de seuil	je	-	-	10	35	mA
Efficacité des pentes	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Courant de fonctionnement	Iop	PO=10mW, CW	-	100	150	mA
Température de consigne TEC	Ts	-	15	-	35	°C
Tension avant du laser	VF	PO=10mW, CW	-	1.2	3.0	V
Surveiller le courant PD	IMPD	PO=10mW, CW	10	-	2500	µA
Surveiller le courant sombre	IDENTIFIANT	SI=0mA, VRPD=5V	-	-	0.1	µA
Courant de thermistance	CCI	-	10	-	100	µA
Résistance de la thermistance	RTH	TL=25°C	9.5	10	10.5	kΩ
Constante de thermistance	B	-	3800	-	4100	K
Courant CET	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Tension CET	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Capacité du CET	ΔT	Tc=70°C	-	-	50	°C

Canaux sélectionnés : liste des numéros de pièce et des longueurs d'onde du centre du laser comme ci-dessous

Canal	Numéro de pièce	Min. Longueur d'onde (nm)	Typ. Longueur d'onde (nm)	Max. Longueur d'onde (nm)	Unité
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

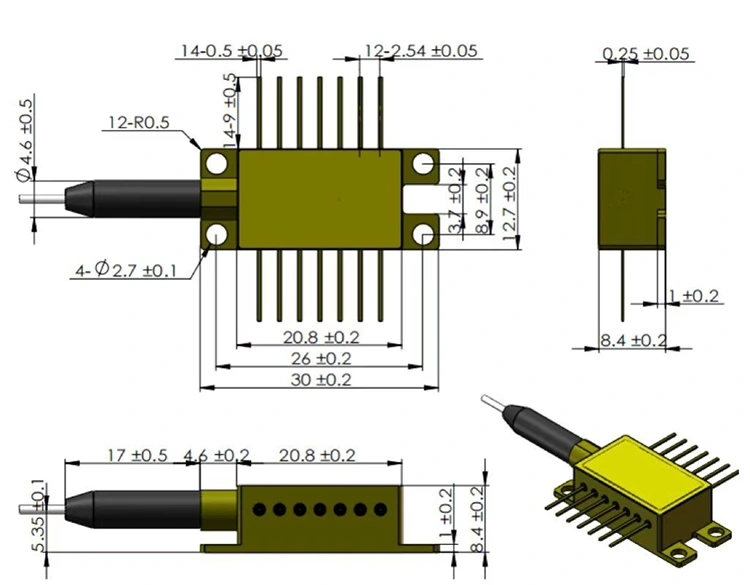

Définition du package et des broches

Type de boîtier : boîtier papillon hermétique à 14 broches.

Composants intégrés : isolateur optique, refroidisseur thermoélectrique (TEC), thermistance, photodiode de moniteur

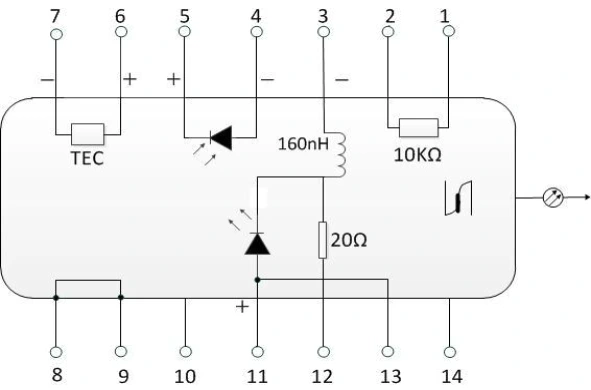

Brochage de type 1

Épingle	Description	Épingle	Description
1	Thermistance	14	NC (pas de connexion)
2	Thermistance	13	Anode laser (+)
3	Polarisation CC laser (cathode) (-)	12	Cathode laser RF (-)
4	Anode de moniteur PD (-)	11	Anode laser (+)
5	Cathode du moniteur PD (+)	10	NC (pas de connexion)
6	TEC (+)	9	Motif de l'affaire
7	TEC (-)	8	Motif de l'affaire

Brochage de type 2

Épingle	Description	Épingle	Description
1	TEC (+)	14	TEC (-)
2	Thermistance	13	Motif de l'affaire
3	Anode de moniteur PD (-)	12	NC (pas de connexion)
4	Cathode du moniteur PD (+)	11	Cathode Laser (-)
5	Thermistance	10	Anode laser (+)
6	NC (pas de connexion)	9	NC (pas de connexion)
7	NC (pas de connexion)	8	NC (pas de connexion)

Informations de commande - Diode laser DWDM DFB bande C+L 10 mW

Nomenclature du modèle

BFLD-XXXX-XX-XX-XX (-X)

Exemple : BFLD-C34-10SM-FA

Champ	Code	Description
Type de laser	BFLD	Diode laser ButterflyDFB
Longueur d'onde	Cxx /Hxx/ Lxx/Qxx	C63-C01 ou H62-H01 ou L00-L61 ou Q00-Q61
Puissance de sortie	10	10mW
Type de fibre	SM/PM	SM = Monomode (SMF-28e) ; PM = Maintien de polarisation (PM1550)
Type de connecteur	FA/SA	FA = FC/APC ; SA = SC/APC ; Autres connecteurs disponibles
Brochage	NULL / 2	NULL = Tapez 1 (par défaut) ; 2 = Pompe type 2

Foire aux questions (FAQ)

Q : Quelle est la différence entre les configurations de brochage de type 1 et de type 2 ?

R : Le type 1 suit la configuration standard des broches papillon des télécommunications, couramment utilisée pour les émetteurs DWDM et les applications de communication optique à haut débit. Il fournit des connexions dédiées pour la polarisation laser, la modulation RF, le TEC, la thermistance et les signaux de photodiode de surveillance afin de garantir la compatibilité avec les circuits de commande laser de télécommunication.

Le type 2 est optimisé pour les applications laser à pompe, avec une interface électrique simplifiée et une disposition TEC différente pour le fonctionnement des pompes haute puissance et la gestion thermique.

Les deux configurations utilisent le même boîtier mécanique papillon à 14 broches, mais leurs affectations de broches électriques sont différentes. Ils sont mécaniquement compatibles mais nécessitent des configurations de circuits imprimés et des conceptions de pilotes différentes.

Q : Pourquoi un isolateur optique intégré est-il important pour les applications DWDM et de détection ?

R : Dans les systèmes de transmission DWDM et de détection de fibre, les réflexions optiques des connecteurs, des interfaces de fibre et des composants optiques peuvent se recouper dans la cavité laser. Cette rétroaction optique peut entraîner une instabilité de mode, une fluctuation de longueur d'onde, une augmentation du bruit et une dégradation des performances du système.

Un isolateur optique intégré avec une isolation ≥ 30 dB supprime ces rétro-réflexions, améliorant la stabilité de la longueur d'onde, réduisant le bruit induit par la rétroaction et garantissant un fonctionnement fiable dans des applications telles que la détection cohérente, la détection par fibre et la transmission optique à faible bruit.

Q : Puis-je obtenir une longueur d’onde personnalisée en dehors de la liste standard des bandes C+L ?

R : Oui. Nous prenons en charge les longueurs d'onde personnalisées en fonction des exigences spécifiques des applications. Pour les produits laser DWDM, des longueurs d'onde personnalisées sont disponibles dans notre plage de longueurs d'onde qualifiée (par exemple, 1 527 à 1 611 nm, selon la disponibilité de la puce).

D'autres bandes de longueurs d'onde, notamment la bande O (1 260 à 1 360 nm) et la bande S (1 460 à 1 530 nm), peuvent également être envisagées pour des applications spécifiques.

La faisabilité d'une longueur d'onde personnalisée dépend de la disponibilité de la puce laser, de la conception du réseau et du calendrier de production. Veuillez nous contacter avec votre longueur d'onde cible et les détails de l'application pour évaluation.

Produits connexes

· Laser analogique papillon DWDM 14 broches pour grille CATV -ITU-T CH18-64 1 526,44 ~ 1 563,05 nm, transmission RF sur fibre à haute linéarité

· Laser couplé à fibre LAN-WDM 10 mW - 1 266,5 ~ 1 345,5 nm en option, conçu pour les émetteurs-récepteurs optiques 400G/800G

· Source laser DFB CWDM 1 270-1 650 nm - pour la communication optique et la détection par fibre optique distribuée

· Laser couplé à fibre 1 550 nm 1 W - source haute puissance pour l'ensemencement laser à fibre, l'amplification optique et la photonique industrielle

· Laser à largeur de ligne étroite DFB 100 KHz BTF 1 550 nm - source de bruit de phase faible pour une communication cohérente, LiDAR et une détection de précision

Fiche technique - Diode laser DWDM DFB bande C + L 10 mW

Fiche de données

Ajoutez cette page à vos favoris pour une référence future facile.

Balises actives: Chine Diode laser DWDM DFB 10 mW C L Band Fabricant, fournisseur, usine

Catégorie associée

envoyer une demande

Informations de contact



Adresse

Salle 901, bâtiment A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, Chine


Tél

+86-13322933691


E-mail

sales06@boxoptronics.com

Vous recherchez des prix compétitifs pour les commandes groupées ? Envoyez une demande à Box Optronics pour des lasers DFB, des SLED et des dispositifs à fibre PM hautes performances. Obtenez un devis professionnel sous 24 heures.
