Laser DWDM DFB 1550,12 nm

Présentation du produit - Laser DWDM DFB 1550,12 nm

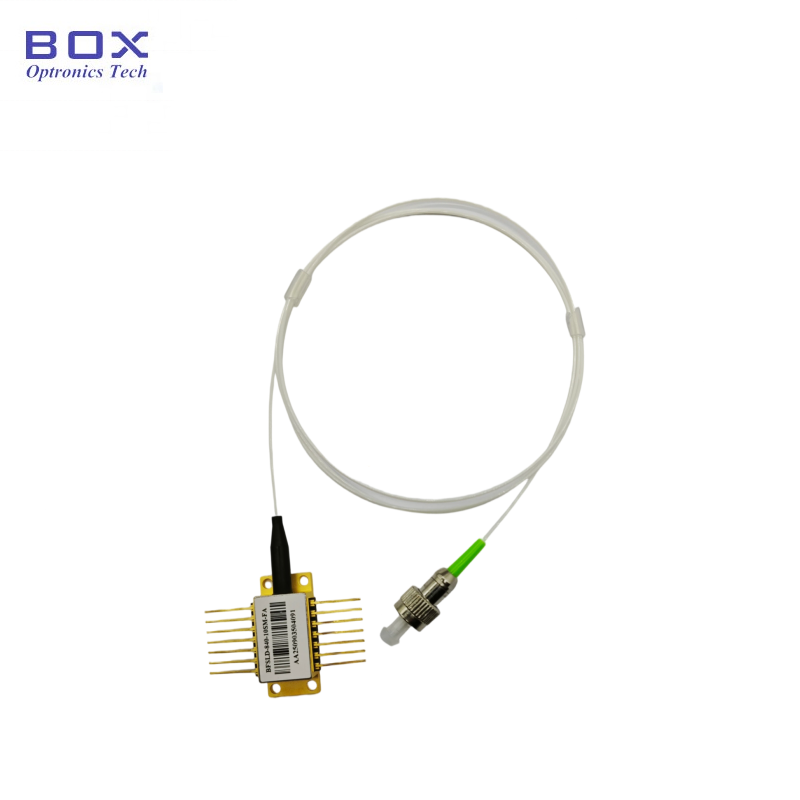

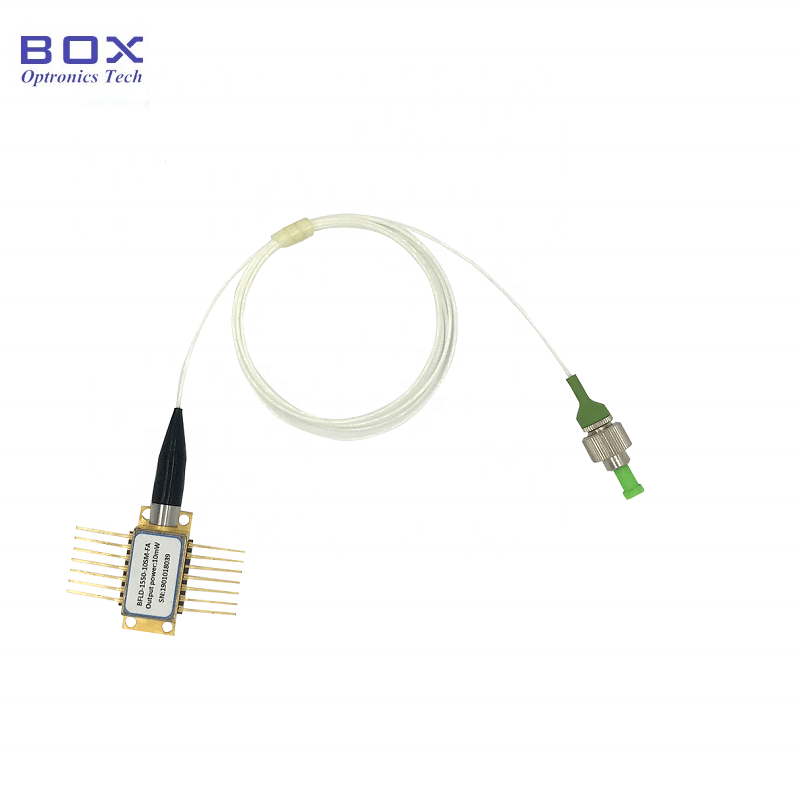

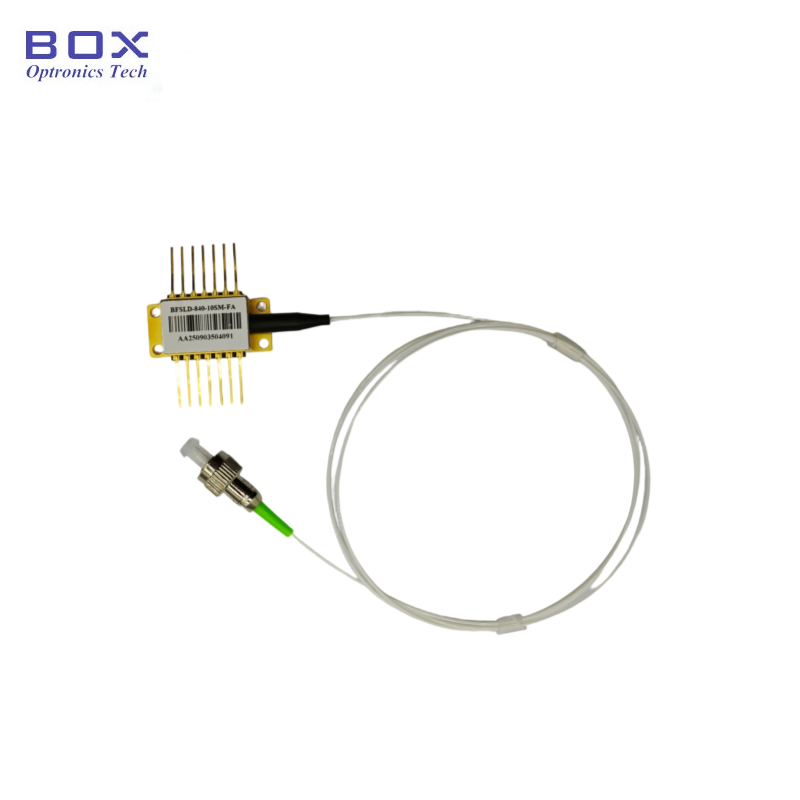

Le laser DWDM DFB 1 550,12 nm (modèle BFLD-CH34-XXSM-FA, canal de grille ITU 34) est une diode laser à rétroaction distribuée en boîtier papillon à 14 broches, spécialement conçue pour la transmission analogique CATV et les applications de communication optique DWDM. Fonctionnant à la longueur d'onde de grille standard de l'UIT de 1 550,12 nm, cet appareil fournit une puissance de sortie optique de 10 mW ou 20 mW via une fibre monomode ou à maintien de polarisation avec un connecteur FC/APC.

Logé dans un boîtier papillon hermétique à 14 broches avec isolateur intégré, refroidisseur thermoélectrique (TEC), thermistance de 10 kΩ et photodiode de contrôle, le laser assure une stabilisation de la température et de la puissance sur toute la plage de températures de fonctionnement de -40 °C à +85 °C. Deux configurations de brochage (Type 1 et Type 2) sont disponibles pour assurer la compatibilité avec différentes conceptions de cartes système.

Caractéristiques principales - Laser DWDM DFB 1550,12 nm

· Longueur d'onde de grille standard de l'UIT : 1 550,12 nm (canal 34), plage complète CH18-CH64 en option

· Puissance de sortie optique élevée : 10 mW ou 20 mW

· Conception de puce analogique avancée optimisée pour la transmission CATV

· Rapport de suppression en mode latéral élevé : SMSR ≥30 dB

· Isolateur optique intégré : isolation ≥30 dB à 25 °C

· Perte de réflexion optique élevée : ≥40 dB

· Large bande passante de modulation : 2,5 GHz typique

· Boîtier papillon hermétique à 14 broches avec TEC et thermistance intégrés

· Photodiode de moniteur intégrée pour la surveillance de l'alimentation

· Options de fibre : fibre à maintien de polarisation SMF-28e monomode ou PMF-1550

· Connecteur FC/APC standard, queue de cochon de 1,0 m (tube libre de 900 μm)

· Large plage de températures de fonctionnement : -40°C à +85°C

· Deux configurations de brochage (Type 1/Type 2) pour une flexibilité de conception

Applications typiques - Laser DWDM DFB 1550,12 nm

· Réseaux de diffusion CATV et systèmes de transmission de tête de réseau

· Réseaux avec des ressources fibre limitées (multiplexage de longueur d'onde)

· Hub de télévision par câble et équipement de distribution

· Modules émetteurs optiques pour RF analogique sur fibre

· Instruments de test et de mesure de fibre optique

· Distribution des signaux satellite et RF sur fibre

· Recherche et développement dans les laboratoires de communication optique

· Intégration OEM dans les équipements CATV et de télécommunications

Spécifications du produit - Laser DWDM DFB 1550,12 nm

Notes maximales absolues

Caractéristiques électro-optiques (T = 25°C, IF = IOP)

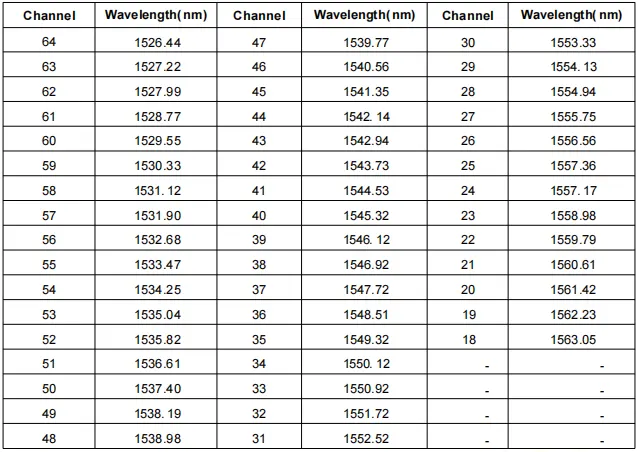

Référence de longueur d'onde de la grille ITU (canaux sélectionnés)

Remarque : Canaux complets de la grille ITU CH18 à CH64 (1 526,44 nm à 1 563,05 nm) disponibles sur demande.

Spécifications de la fibre optique - Laser DWDM DFB 1550,12 nm

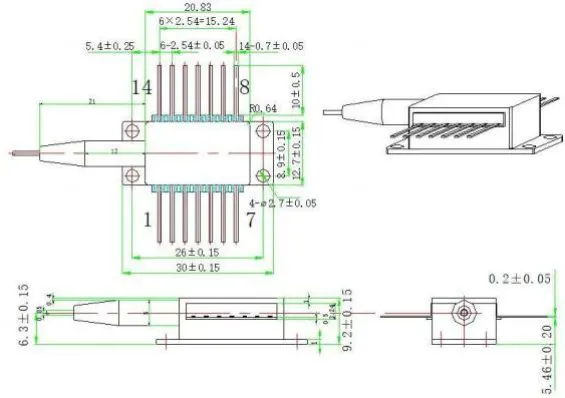

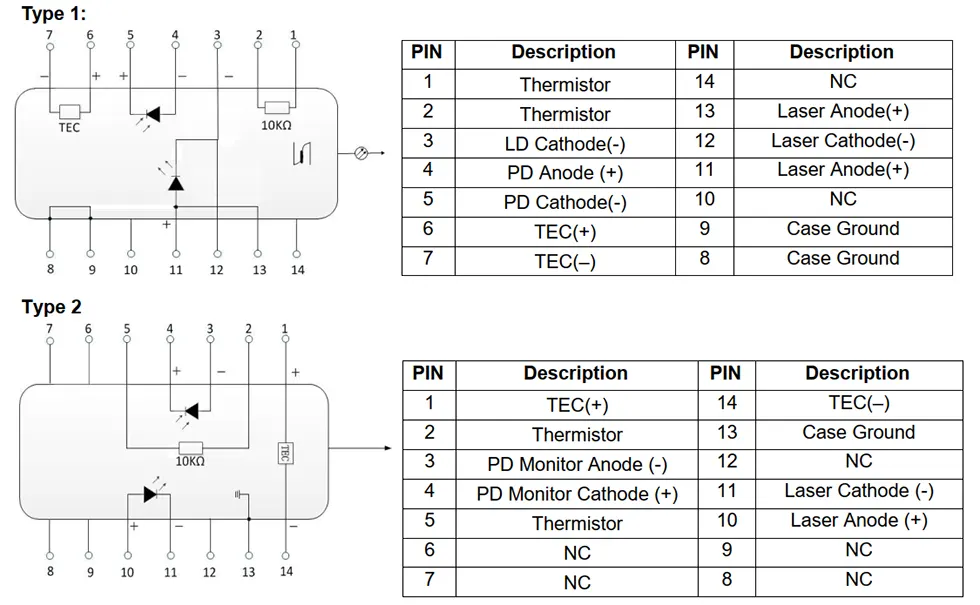

Package et définition des broches - Laser DWDM DFB 1550,12 nm

Informations de commande - Laser DWDM DFB 1550,12 nm

Nomenclature du modèle

BFLD-XXXX-XX-XX-XX (-X)

Exemple : BFLD-CH34-10SM-FA

Pourquoi choisir les lasers DWDM DFB de Box Optronics ?

· Technologie éprouvée de puce laser DFB avec une conception analogique optimisée pour les applications CATV

· Tests fonctionnels à 100 % et contrôle du rodage avant expédition

· Prise en charge complète des longueurs d'onde de la grille ITU (CH18 à CH64) avec une tolérance de longueur d'onde étroite

· Prix compétitifs avec approvisionnement direct en usine

· Quantités de commande flexibles : prise en charge des prototypes R&D et de la production en volume

· Options de personnalisation pour la longueur d'onde, la puissance, le type de fibre, le connecteur et la configuration des broches.

· Stabilité d'approvisionnement à long terme pour les programmes de déploiement et de production de réseaux CATV

· Emballage papillon hermétique avec TEC intégré pour un fonctionnement fiable à large température

· Expédition internationale via DHL/UPS/FedEx avec suivi complet

Foire aux questions (FAQ)

Q : Quelle est la différence entre ce laser DWDM DFB et un laser DFB standard ?

R : Ce laser DFB à grille ITU combine un contrôle précis de la longueur d'onde avec des performances optimisées pour le CATV analogique. Il présente une conception de puce laser optimisée pour un rapport porteuse sur bruit (CNR) élevé, des performances de faible distorsion (CSO/CTB) et une sortie optique stable.

Comparés aux lasers DFB standard principalement conçus pour la communication optique numérique, les lasers CATV DFB sont spécifiquement optimisés pour les applications de modulation analogique où la linéarité et les performances en matière de bruit sont critiques.

Q : Quelles longueurs d'onde de la grille ITU sont disponibles ?

R : Nous proposons des longueurs d'onde de grille ITU-T allant de CH18 (1 563,05 nm) à CH64 (1 526,44 nm), couvrant les canaux DWDM en bande C couramment utilisés. Des longueurs d'onde personnalisées sont disponibles en fonction des exigences spécifiques du système.

Q : Quelle est la différence entre les options de fibre SMF et PMF ?

R : SMF-28e est une fibre monomode standard, adaptée à la plupart des applications de télévision par câble et de communication optique générale où la polarisation n'est pas critique. PMF-1550 est une fibre à maintien de polarisation, conçue pour les systèmes sensibles à la polarisation. Pour la fibre PM, l'axe lent est aligné sur la clé du connecteur. Sélectionnez en fonction des exigences de polarisation de votre système.

Q : Pourquoi un isolateur intégré est-il important pour les applications CATV ?

R : Le retour optique provoqué par les réflexions des fibres ou les composants optiques peut introduire du bruit, une instabilité de longueur d'onde et une dégradation du signal dans les systèmes de transmission analogiques. L'isolateur optique intégré supprime le retour optique, garantissant une puissance de sortie stable, un faible bruit et des performances de transmission CATV fiables.

Q : Quelle est la quantité minimum de commande (MOQ) ?

R : Le MOQ est de 1 pièce. Nous acceptons des quantités de commande flexibles. Les modèles standard peuvent être fournis en petites quantités pour la R&D et le prototypage, ainsi qu'en volumes plus importants pour le déploiement et la production du réseau CATV. Contactez notre équipe commerciale pour obtenir des prix spécifiques à la quantité requise.

Q : Puis-je obtenir une configuration personnalisée de longueur d’onde, de puissance ou de connecteur ?

R : Oui, nous proposons des options de personnalisation complètes, notamment n'importe quelle longueur d'onde du réseau ITU (CH18 à CH64), des niveaux de puissance de sortie personnalisés compris entre 6 et 20 mW, des types et longueurs de fibres alternatifs, différents types de connecteurs (FC/APC, SC/APC, LC, etc.) et des configurations de broches personnalisées (Type 1 ou Type 2). Contactez-nous avec vos besoins spécifiques et notre équipe d'ingénierie examinera la faisabilité et vous fournira un devis.

Fiche technique et feuille de test

Fiche de données

Feuille de test

Délai de mise en œuvre

· Unités standard (modèles en stock) : 3 à 5 jours ouvrables

· Production standard : 2 à 3 semaines

· Commandes en volume : veuillez nous contacter pour un calendrier de production

· Commandes personnalisées : 3 à 4 semaines

· Expédition internationale : ~5 jours ouvrables (DHL/UPS/FedEx Express)

Notes d'opération et manipulation

· Les diodes laser sont des appareils sensibles aux décharges électrostatiques (ESD) : utilisez toujours une protection ESD appropriée lors de la manipulation.

· Évitez de toucher l'extrémité de la fibre et les composants optiques avec les doigts nus pour éviter toute contamination.

· Conservez les appareils inutilisés dans un emballage protégé contre les décharges électrostatiques à la température de stockage recommandée (-40°C à +85°C).

· Ne dépassez pas les notes maximales absolues spécifiées dans la fiche technique.

· Utilisez toujours un pilote de diode laser avec limitation de courant et protection contre les surtensions

· Activez la stabilisation de la température TEC avant d'appliquer le courant d'entraînement laser pour des performances et une fiabilité optimales.

· Évitez de plier excessivement la fibre amorce pour éviter d'endommager la fibre.

· Nettoyez les connecteurs de fibre avec les outils de nettoyage appropriés avant l'accouplement pour éviter les dommages et la perte d'insertion.

· Faire fonctionner le laser au-dessus du courant nominal ou de la plage de température extérieure peut réduire la durée de vie et causer des dommages permanents.
