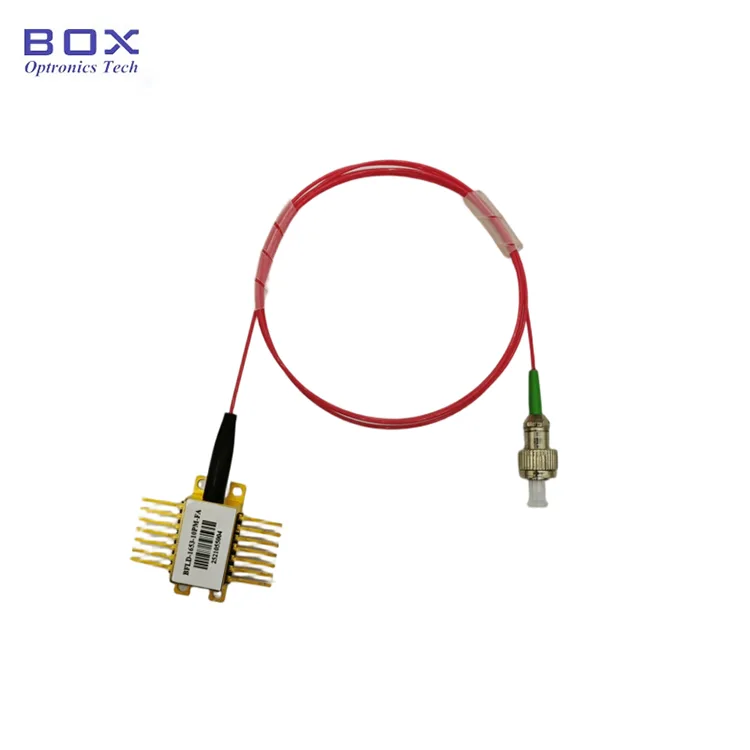

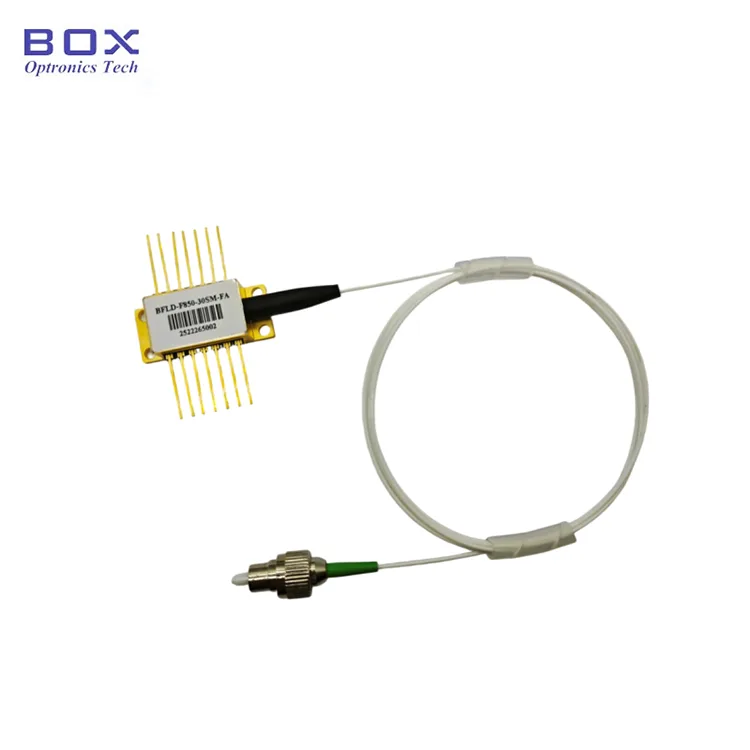

Laser DFB 1310 nm 100 mW

Box Optronics fournit le laser DFB 1310 nm 100 mW, une source laser couplée à fibre haut de gamme conçue pour les applications exigeantes de communication optique, de détection et de test. Cet appareil est doté d'une structure à rétroaction distribuée (DFB) multi-puits quantiques (MQW), offrant une stabilité de longueur d'onde exceptionnelle, un taux de suppression de mode latéral élevé et jusqu'à 120 mW de puissance de sortie de fibre monomode.

Logé dans un boîtier papillon standard à 14 broches avec refroidisseur TEC intégré, thermistance, isolateur optique et photodiode de moniteur, ce laser est compatible avec les normes de brochage OC-48. Qu'il s'agisse de systèmes de test haute puissance, de réseaux de détection à fibre optique ou de systèmes de communication de nouvelle génération, Box Optronics offre des performances fiables soutenues par un contrôle qualité rigoureux et un support technique mondial.

Caractéristiques principales : laser DFB 1310 nm 100 mW

● Puissance de sortie optique élevée : jusqu'à 120 mW typique (fibre SM)

● Structure DFB multi-puits quantiques (MQW) pour une stabilité de longueur d'onde supérieure

● Taux de suppression du mode latéral élevé (SMSR) : > 35 dB typique

● Isolateur optique intégré pour la protection contre la réflexion arrière

● Refroidisseur TEC et thermistance intégrés pour un contrôle précis de la longueur d'onde

● Photodiode de surveillance pour la surveillance de l'alimentation en temps réel

● Options de fibre monomode (SM) ou à maintien de polarisation (PM)

● Connecteur fibre FC/APC standard (personnalisable)

● Boîtier papillon à 14 broches standard compatible avec le brochage OC-48

Applications typiques - Laser DFB 1310 nm 100 mW

● Systèmes de test et de mesure optiques haute puissance

● Émetteurs et émetteurs-récepteurs de communication à fibre optique

● Sources de départ d'amplificateur optique

● LiDAR FMCW

● Laboratoires de recherche et développement

● Surveillance et contrôle des processus industriels

Spécifications techniques - Laser DFB 1310 nm 100 mW

Notes maximales absolues

Caractéristiques optiques-électriques (T=25°C, IF=IOP)

Détails du produit - Laser DFB 1310 nm 100 mW

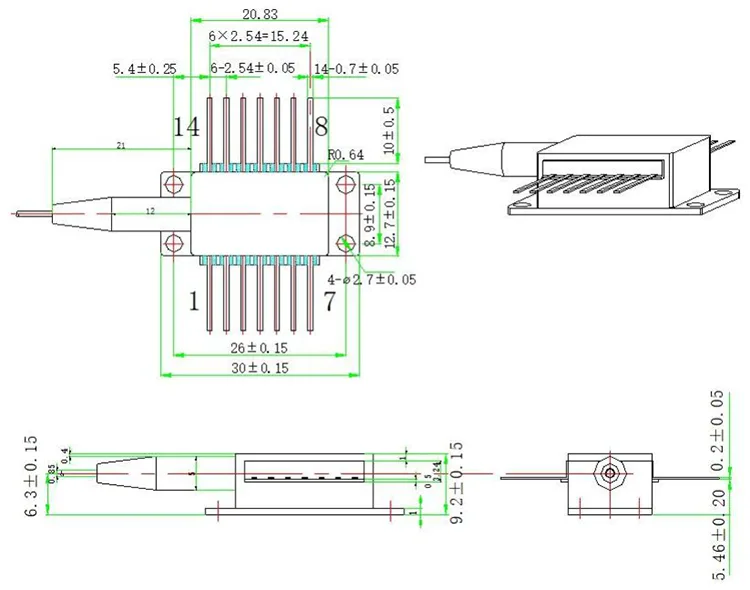

Dimensions du colis

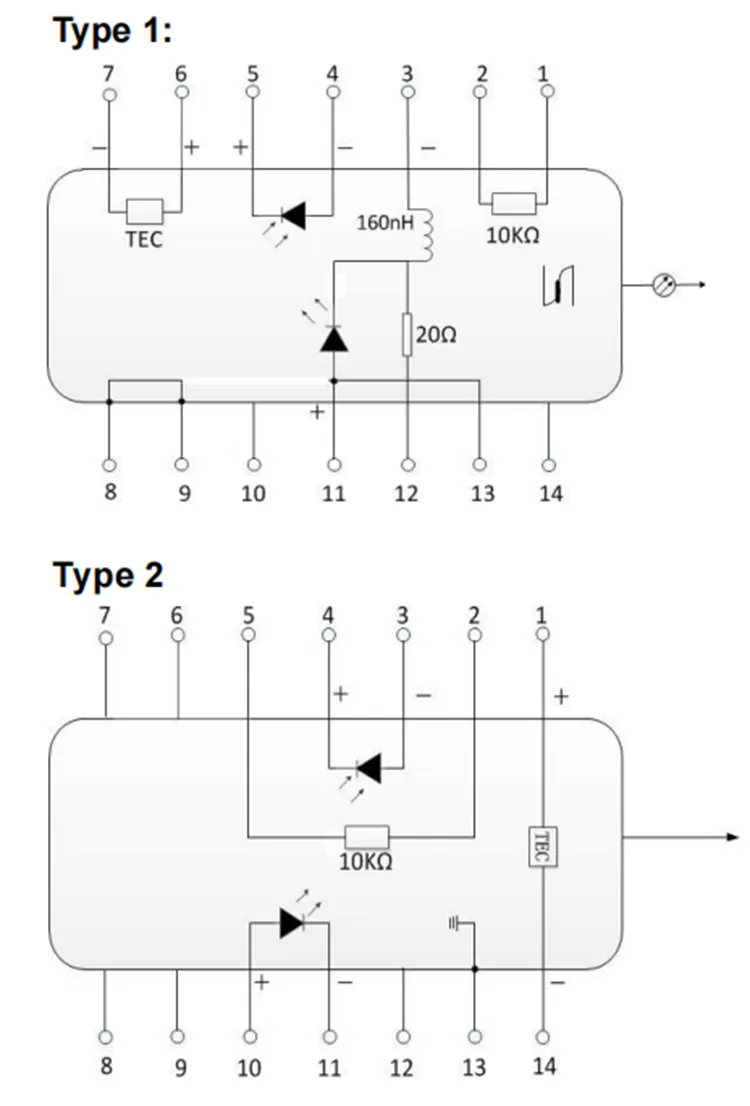

Définition du brochage (Type 1)

Définition du brochage (Type2)

Pourquoi choisir Box Optronique ?

●  ✓ Plus de 10 ans d'expérience professionnelle dans la fabrication de diodes laser

●  ✓ Contrôle de qualité strict avec 100 % de tests avant expédition

● § Prix compétitifs avec une capacité de livraison en gros stable

● § Options de personnalisation flexibles pour la longueur d'onde, la puissance, la fibre et le package

●  ✓ Assistance technique 7 × 24 heures et réponse rapide

●  ✓ Exemples de tests disponibles pour évaluation

●  ✓ Système de gestion de la qualité certifié ISO9001 : 2015

●  ✓ Expédition mondiale avec DHL, UPS, FedEx express

Informations de commande

Numéro de pièce

BFLD-XXXX-XX-XX-X

Exemple :BFLD-1310-1HPM-FA2

Diode laser papillon DFB14-pinButterfly 1310 nm 100 mW, fibre PM, connecteur FC/APC, brochage de type 2

Options de personnalisation disponibles

● Longue d'onde centrale : 1 270 ~ 1 650 nm (longueurs d'onde personnalisées disponibles)

● Puissance de sortie : 10 mW, 20 mW, autres

● Type de fibre : fibre monomode, fibre à maintien de polarisation

● Longueur de fibre : 1 m, 1,5 m, 2 m (longueurs personnalisées)

● Type de connecteur : FC/APC, FC/UPC, SC/APC, LC/APC, fibre nue

● Configuration du brochage : Type 1, Type 2

Pour des besoins personnalisés, veuillez contacter notre équipe commerciale :

Courriel : sales06@boxoptronics.com

Tél : +86-13322933691

Site Web : www.boxphotonics.com

Fiche technique et rapport de test

Chaque unité est livrée avec un rapport de test complet documentant les paramètres de performance mesurés. La fiche de test contient des spécifications détaillées, des courbes de performances et des notes d'attention.

● Rapport de test individuel inclus avec chaque unité

● Courbes spectrales et de puissance typiques fournies

Fiche de données

Rapport de test pour référence

Conditions de devis et de paiement

Conditions de devis

● EXW (Ex Works) : recommandé si vous disposez d'un compte DHL/UPS/FedEx. Nous expédions en utilisant votre compte ; aucun frais de port n'est facturé par nos soins.

● DAP (Delivered at Place) : si vous n'avez pas de compte de messagerie, nous pouvons organiser l'expédition avec fret prépayé.

● Autres conditions : veuillez nous contacter pour en discuter.

Conditions de paiement

● PayPal : paiement rapide et sécurisé des échantillons et des petites commandes

● T/T (virement bancaire) : mode de paiement standard pour les commandes de production normales

● Alibaba Trade Assurance : protection sécurisée des commandes pour les transactions en ligne avec garantie de l'acheteur

● Conditions de paiement flexibles : négociables pour les partenaires stratégiques ou à long terme

Délai de mise en œuvre

● Production standard : ~10 jours ouvrés

● Articles en stock : 2 à 3 jours ouvrés pour l'expédition

● Configurations personnalisées : 15 à 20 jours ouvrés

● Commandes en volume : veuillez nous contacter pour connaître le calendrier de production

● Expédition internationale : 3 à 5 jours ouvrables (DHL/UPS/FedEx express)

● Service accéléré : disponible sur demande (des frais supplémentaires peuvent s'appliquer)

Notes d'opération et manipulation

Protection ESD

Cet appareil est sensible aux décharges électrostatiques. Le strict respect des mesures de protection antistatiques est requis lors de l’emballage, du transport et de l’utilisation. Ne pas le faire peut entraîner des dommages permanents à l'appareil.

● Portez toujours un bracelet antistatique lors de la manipulation

● Travailler sur un tapis antistatique correctement mis à la terre

● Assurez-vous que tous les équipements sont correctement mis à la terre

● Évitez de toucher directement les broches et le connecteur fibre.

Considérations relatives à l'alimentation électrique

● Utilisez une source de courant régulée et à faible bruit

● Mettre en œuvre une limitation de courant appropriée pour éviter les dommages

● Évitez les surtensions d'alimentation et les pics de tension.

● Ne dépassez jamais le courant nominal maximal vers l'avant.

● Toujours activer le refroidissement TEC avant d'appliquer le courant laser.

Manipulation des fibres

● Évitez de plier excessivement la fibre

● Ne tirez pas et ne tordez pas la fibre amorce

● Nettoyer les connecteurs de fibre avant la connexion

● Utilisez toujours des capuchons anti-poussière lorsque le connecteur n'est pas utilisé.

● Inspectez l'extrémité de la fibre pour déceler tout dommage avant utilisation.

Gestion thermique

● Montez l'appareil sur un dissipateur thermique approprié pour des performances optimales.

● Assurer un bon contact thermique entre le boîtier et le dissipateur thermique

● Utilisez un matériau d'interface thermique (graisse/tampon thermique) pour un meilleur transfert de chaleur.

● Fonctionner dans la plage de température spécifiée pour plus de fiabilité

● Prévoyez un temps de préchauffage suffisant pour la stabilisation de la longueur d'onde.

Assurance qualité et service après-vente

Période de garantie

Box Optronics garantit ce produit contre tout défaut de matériaux et de fabrication pendant une période de 12 mois à compter de la date d'achat. Pendant la période de garantie, nous réparerons ou remplacerons gratuitement les produits défectueux à notre discrétion.

Exclusions de garantie

Les conditions suivantes ne sont pas couvertes par la garantie gratuite :

● Dommages causés par des facteurs naturels (foudre, inondation, etc.) ou des influences environnementales

● Dysfonctionnements dus à une mauvaise utilisation ou à une mauvaise utilisation par l'utilisateur

● Dommages physiques évidents causés par une erreur humaine

● Tentatives de démontage, de modification ou de réparation non autorisées

● Étiquettes de garantie altérées ou incomplètes sur le boîtier

● Dommages ou pertes pendant le transport après expédition

● Dommages causés par le dépassement des valeurs maximales ou des conditions de fonctionnement

Assistance après-vente

● Délai de réponse rapide : dans les 24 heures les jours ouvrables

● Dépannage à distance et assistance pour les applications

● Service de maintenance payant disponible après la période de garantie

● Services de conseil technique personnalisés
