Laser couplé à fibre 1683 nm 10 mW

Table des matières

1. Introduction du 1683 nm Laser couplé à fibre 10 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

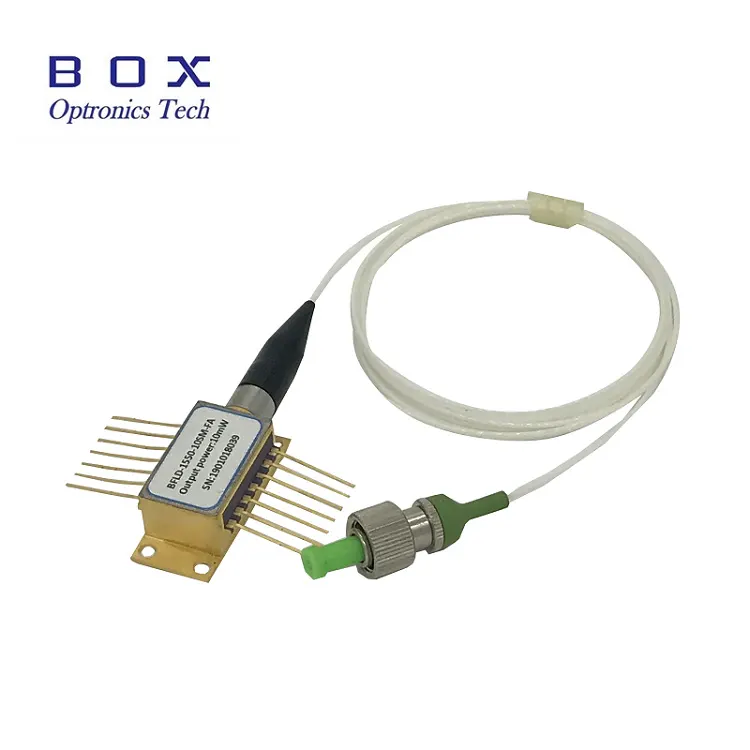

Le laser couplé à fibre 1683 nm 10 mW adopte le MQW DFB puce, longueur d'onde centrale 1683 nm, tolérance de longueur d'onde est de +/-1 nm, sortie typique puissance 10 mW, boîtier BTF 14 broches, conforme à Telcordia GR-468 et RoHS. Avec une fibre monomode et un connecteur FC/APC, il est idéal pour les gaz TDLAS et C2H6 systèmes de détection.

Produit Spécifications

Produit Caractéristiques

● Élevé sortie optique stable de 10 mW ;

● Norme de l'industrie, Paquet papillon 14 broches ;

● Intégré TEC et isolateur optique ;

● Multiquantique laser à puits (MQW) à rétroaction distribuée (DFB)

●

Produit Applications

● Laser à diode accordable spectroscopie d'absorption;

● Surveillance C2H6 ;

● Qualité de l'air environnementale surveillance;

● Détection par fibre optique & détection laser.

Produit Détails

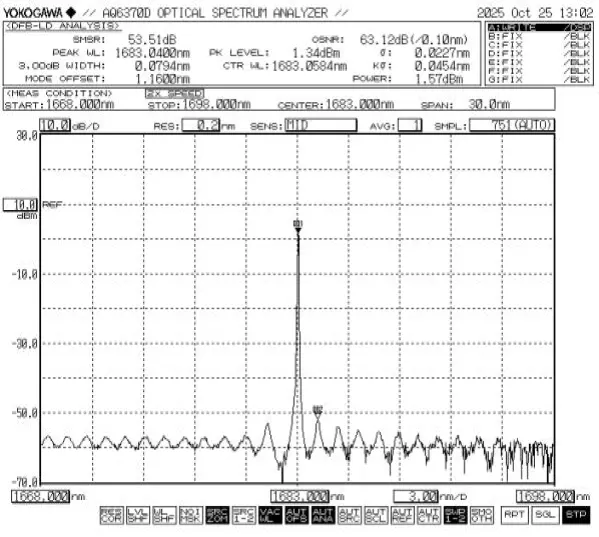

● Spectre typique : 1683 nm, tolérance WL +/-1 nm.

● FAQ

(1) Quels sont le type de fibre et les spécifications du connecteur ?

--La configuration standard utilise une fibre monomode avec un FC/APC connecteur.

(2) Quel est le type de colis et la méthode de montage ?

--Le laser couplé à fibre 1683 nm 10 mW est logé dans un boîtier standard à 14 broches. paquet papillon, compatible avec les prises laser grand public et le montage luminaires. Des trous de montage sont fournis pour la fixation par vis ou le tampon thermique pièce jointe.

(3) Des tests sur échantillons sont-ils disponibles ? Quels services sont proposés pour les achats groupés ?

--Les tests d'échantillons et la production d'essais en petit volume sont pris en charge. Pour les achats en gros, nous proposons des prix de volume, des rapports de tests en usine, personnalisés paramètres (tels que la longueur de la fibre, le type de gaine et le type de connecteur).

Commande informations

par exemple : BFLD-1683-10SM-FA

(Informations de commande : Laser couplé à fibre 1683 nm 10 mW, papillon 14 broches boîtier, avec fibre SM, connecteur FC/APC, brochage de type 1).

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
