Diode laser papillon DFB 1392 nm 10 mW

Table des matières

1. Introduction du 1392 nm Diode laser papillon DFB 10 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Laser couplé à fibre DFB 1392 nm avec papillon à 14 broches boîtier, longueur d'onde centrale 1392 nm, puissance de sortie typique 10 mW. TEC intégré, thermistance et moniteur PD, prenant en charge la fibre SM ou la fibre PM. Il est principalement utilisé dans la détection H2O, les instruments optiques et les sources lumineuses de test. Remarque : Câblez par Définition correcte du code PIN, garder l'extrémité de la fibre propre, sous contrôle TEC. Surtension, surintensité, ESD, soudure à haute température et excès le cintrage des fibres est interdit.

Produit Spécifications

Produit Caractéristiques

● Haute performance, laser à rétroaction distribuée (DFB) multi-puits quantiques (MQW);

● SMF-28e ou fibre PM1550 ;

● Industrie boîtier papillon standard à 14 broches hermétiquement scellé ;

● Intégré TEC et PD.

Produit Applications

● Fibre optique distribuée détection;

● Communication par fibre optique équipement d'essai

● Concentration de vapeur d'eau détection;

● Source lumineuse principale pour Systèmes TDLAS (spectroscopie d'absorption laser à diode accordable) ;

● Recherche & Laboratoire Instruments.

Produit Détails

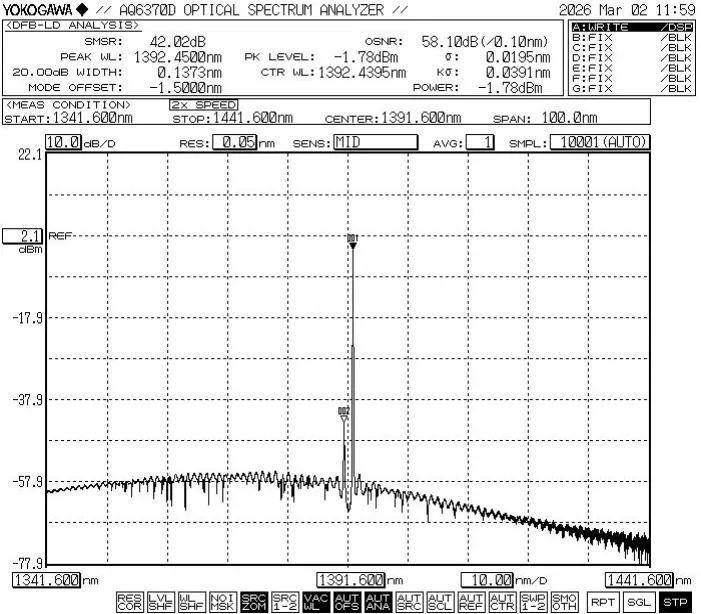

● Spectre typique : 1392 nm, tolérance WL +/-1 nm.

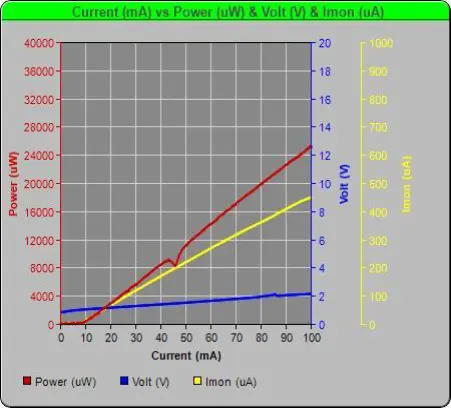

● Diode laser papillon DFB PIV-1392nm 10 mW

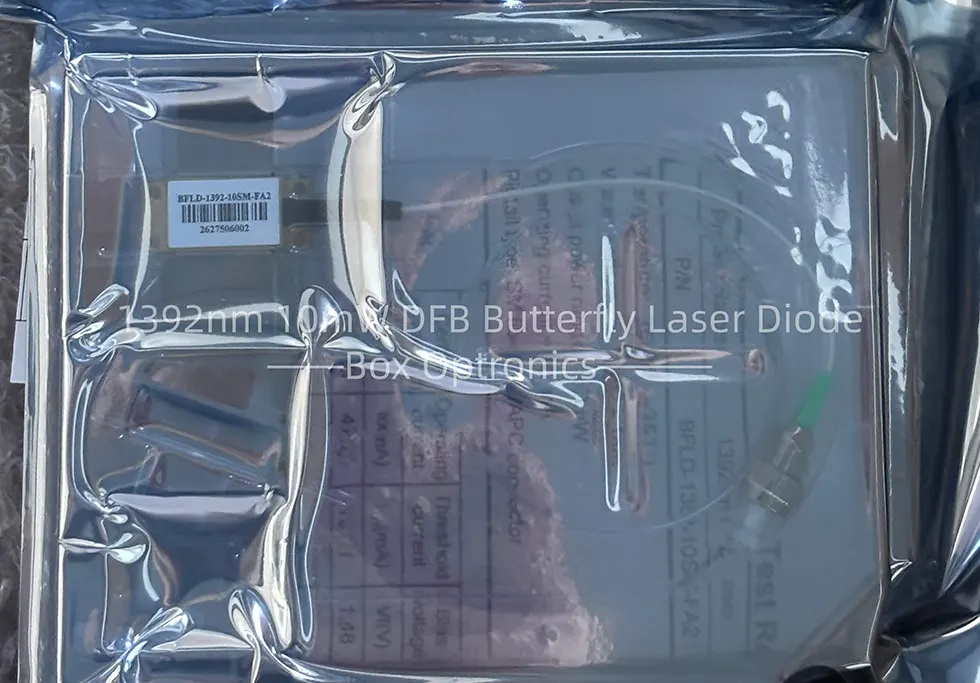

● Exemple d'emballage

Commande informations

par exemple : BFLD-1392-10SM-FA2

(Informations de commande : Diode laser papillon DFB 1392 nm 10 mW, avec SM fibre optique, connecteur FC/APC, brochage type 2).

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Vérifiez la stabilité du circuit de fonctionnement du produit pour éviter dommages causés par les courants pulsés.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
