Diode laser papillon DFB 1567 nm

Table des matières

1. Introduction du 1567 nm Diode laser papillon DFB

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Diode laser papillon DFB 1567 nm avec multi-quantique structure bien DFB et boîtier papillon à 14 broches. Il intègre TEC et thermistance, prend en charge le mode unique SMF 28e ou la fibre à maintien de polarisation sortie, avec une puissance de sortie typique de 10 mW, température de fonctionnement -20 ~ + 70 ℃, conforme RoHS. Remarque ESD protection et ne dépassent pas les valeurs maximales absolues.

Produit Spécifications

Caractéristiques du produit

● Multi-Quantique Lasers à rétroaction distribuée (DFB) Well (MQW);

● Fibre le type peut être une fibre SMF-28e ou PM ;

● 14 broches paquet papillon à haute stabilité;

● Stable 10mW sortie, SMSR élevé et bonne isolation optique.

Applications du produit

● Capteur à fibre optique ;

● Source de lumière ;

● Monoxyde de carbone CO gaz détection;

● Moyen & long-courrier systèmes de communication et de test par fibre optique.

1. Détails du produit-Diode laser papillon DFB 1567nm

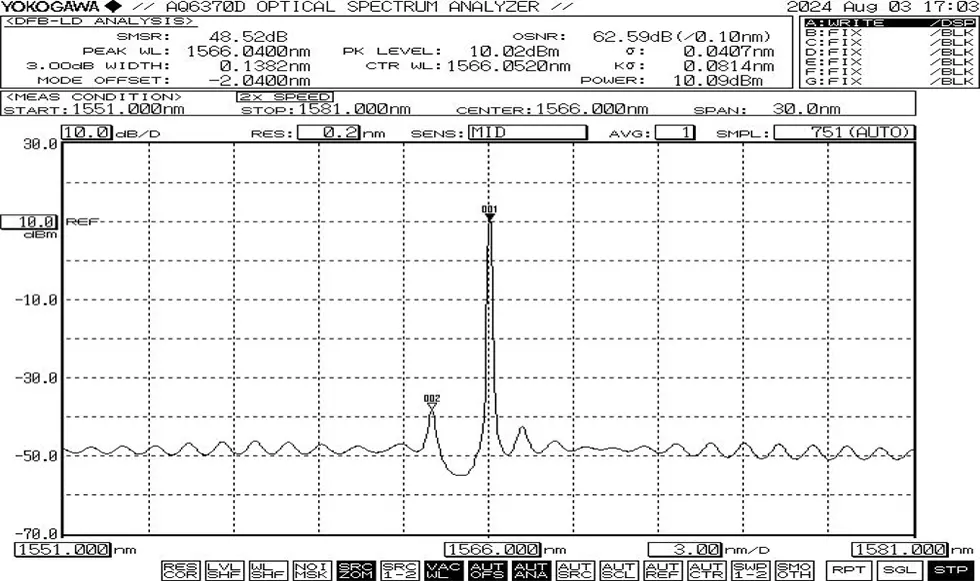

Spectre typique : 1567 nm, tolérance WL +/-1 nm.

● Dessin du paquet et définition du PIN-OUT (unité : mm) -1567 nm DFB Butterfly Diode laser

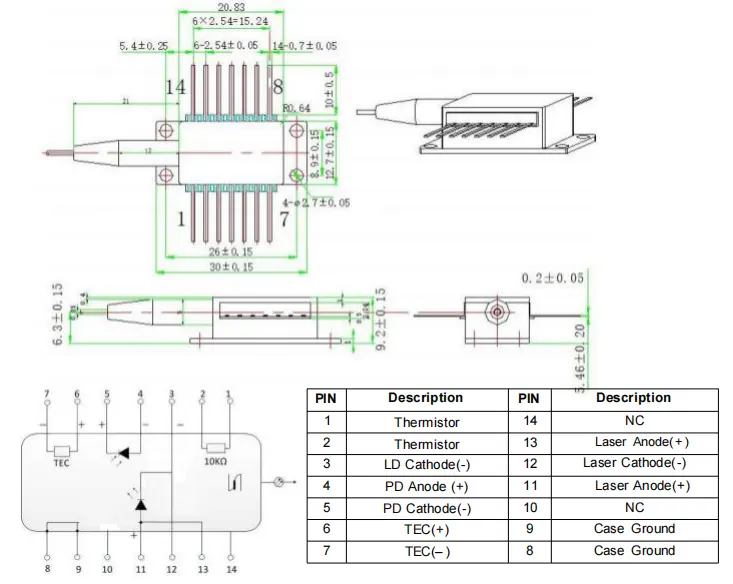

>>> Brochage de type 1

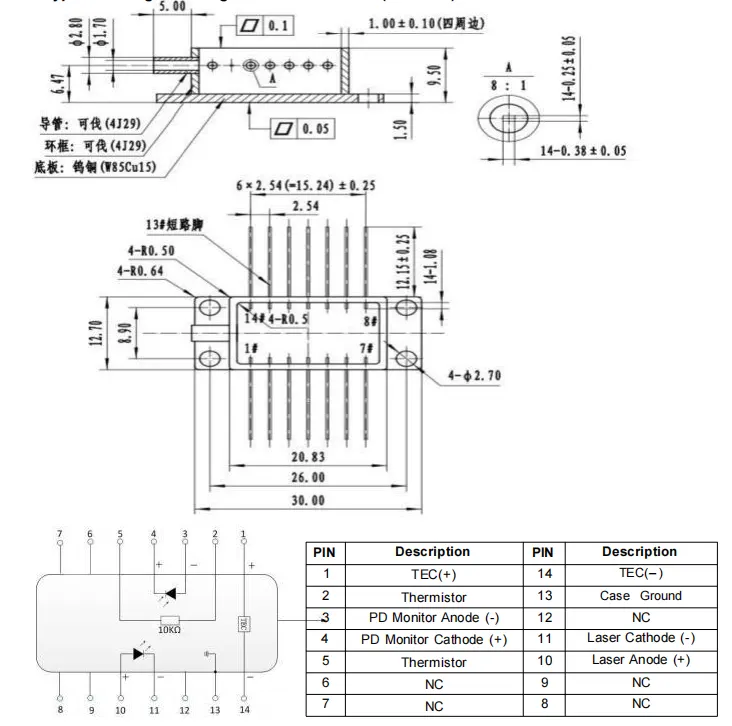

>>> Brochage de type 2

Commande informations

par exemple : BFLD-1567-10SM-FA

(Informations de commande : diode laser papillon DFB 1567 nm, papillon 14 broches boîtier, puissance de sortie de 10 mW, avec fibre SM, connecteur FC/APC, brochage de type 1).

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

2. Assurance qualité et service après-vente - Laser papillon DFB 1567 nm Diodes

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
