Diode laser DFB SM PM 1580 nm

Table des matières

1. Présentation de la diode laser DFB SM PM 1 580 nm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Conditions de devis et de paiement

9. Délai de livraison

10. Remarques sur l'opération

11. Assurance qualité et service après-vente

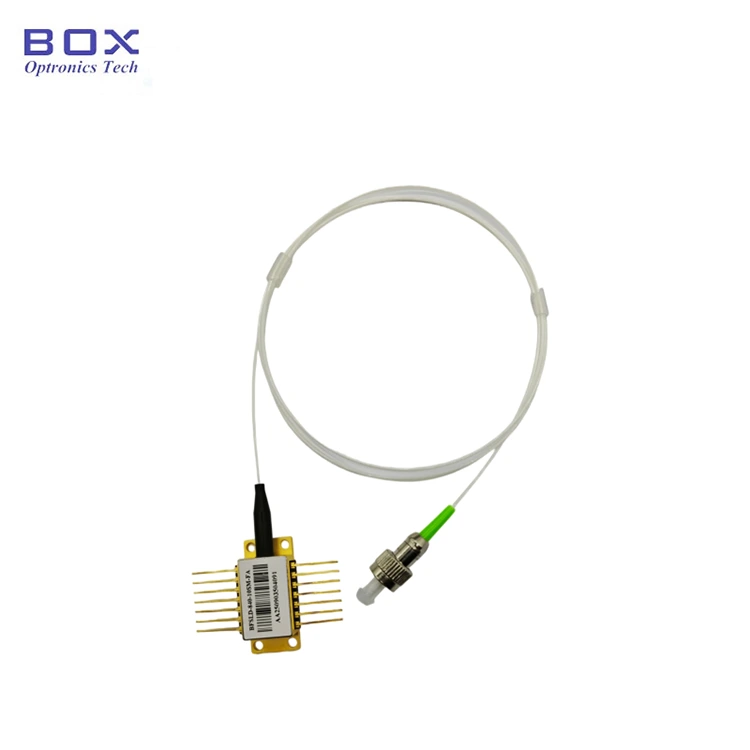

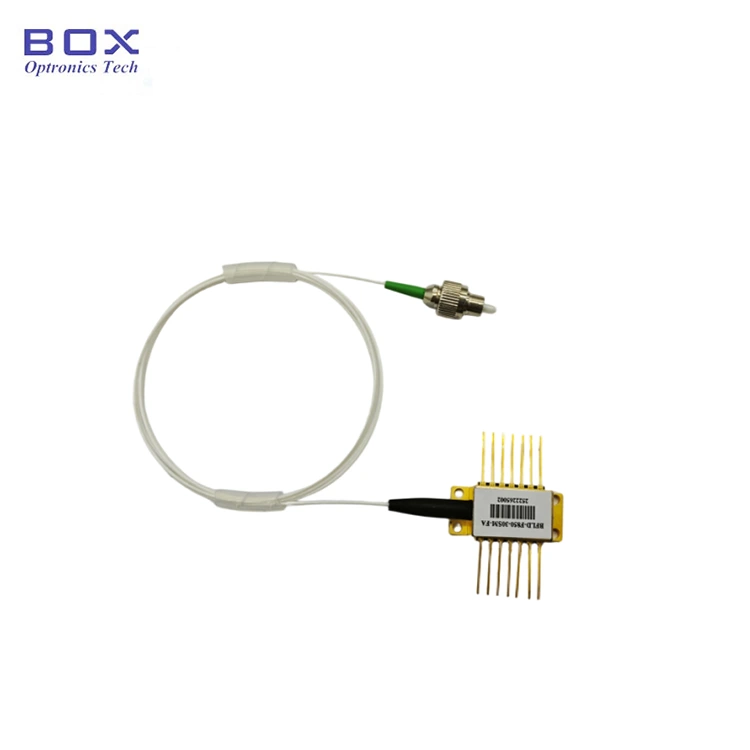

Présentation du produit : diode laser DFB SM PM 1580 nm

La diode laser DFB SM PM 1 580 nm est dotée d'une puce MQW DFB haut de gamme avec une longueur d'onde centrale de 1 580 nm (tolérance de ± 1 nm) et un rapport de suppression en mode latéral typique de 40 dB. Conçu avec un faible courant de seuil, une faible consommation d'énergie et une fiabilité élevée, il est entièrement intégré à une thermistance, un TEC et une diode de surveillance pour des performances stables et continues. Parfaitement adapté aux applications de détection de gaz, de test de dispositifs passifs et de détection à fibre optique.

Spécifications du produit : diode laser DFB SM PM 1580 nm

Caractéristiques du produit : diode laser DFB SM PM 1580 nm

● Lasers à rétroaction distribuée (DFB) à puits multi-quantiques (MQW) ;

● Boîtier papillon à 14 broches à haute stabilité ;

● Thermistance intégrée, TEC et photodiode de contrôle ;

● Faible courant de seuil et faible consommation d'énergie ;

● Le type de fibre peut être une fibre SMF-28e ou PM.

Applications du produit - Diode laser DFB SM PM 1580 nm

● Capteur à fibre optique ;

● Source lumineuse pour test et mesure ;

● Systèmes de détection de gaz ;

● Tests de dispositifs optiques passifs ;

● Communications par fibre optique.

Détails du produit - Diode laser DFB SM PM 1580 nm

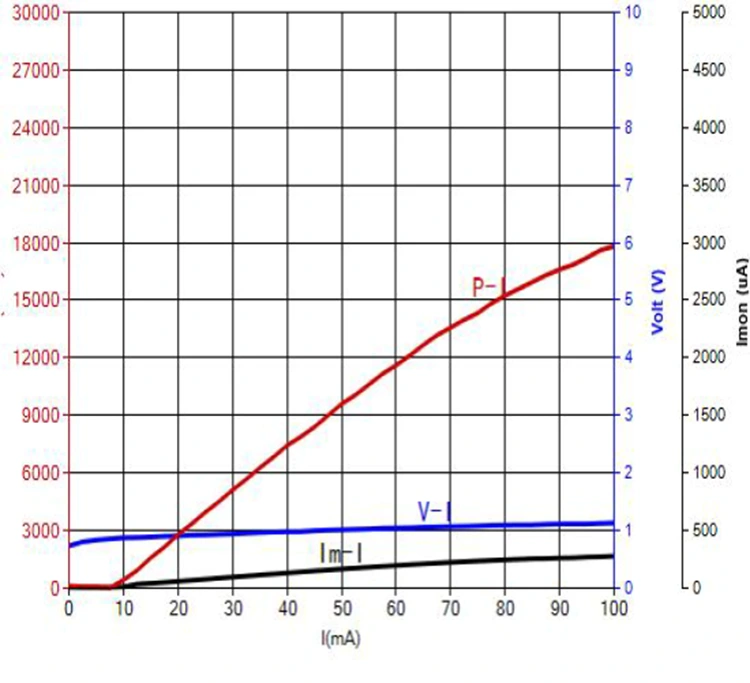

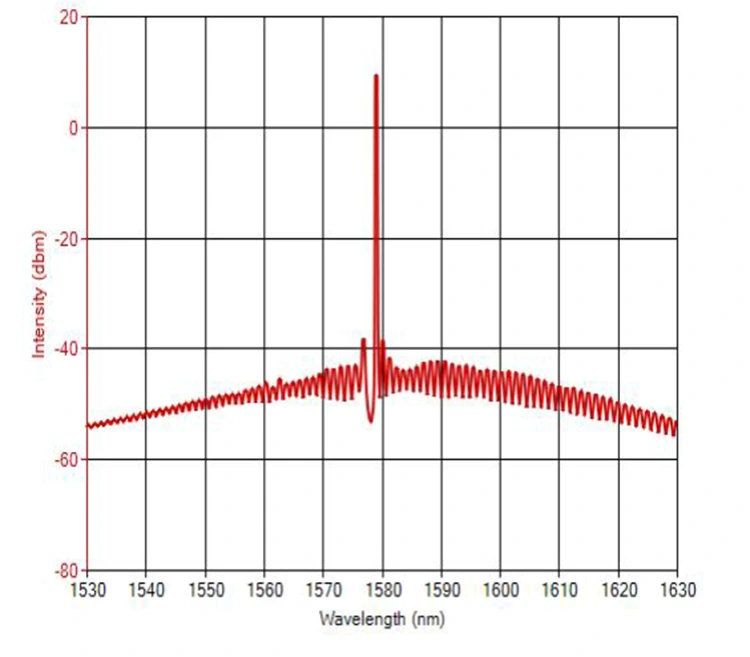

● Spectre et PIV typiques : 1 580 nm 10 mW, tolérance WL de +/-1 nm.

● Dessin de l'emballage et définition du PIN-OUT (unité : mm) - Diode laser DFB SM PM 1580 nm

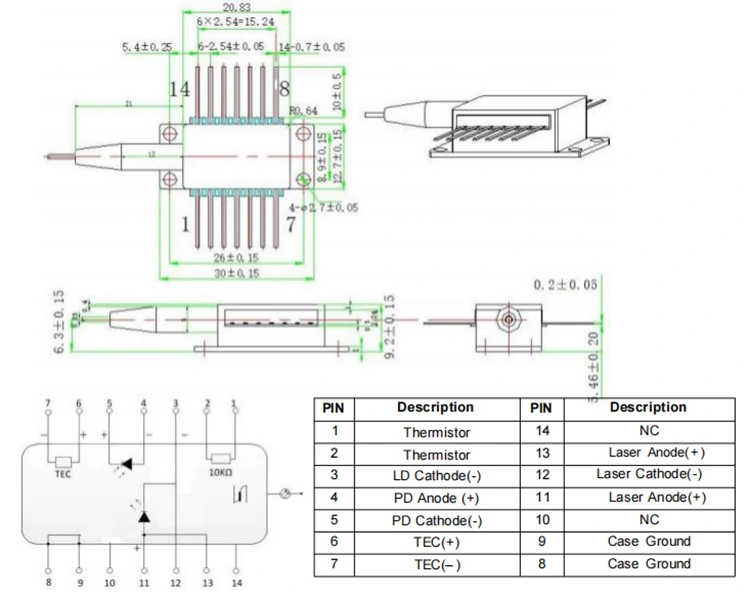

>>> Brochage de type 1

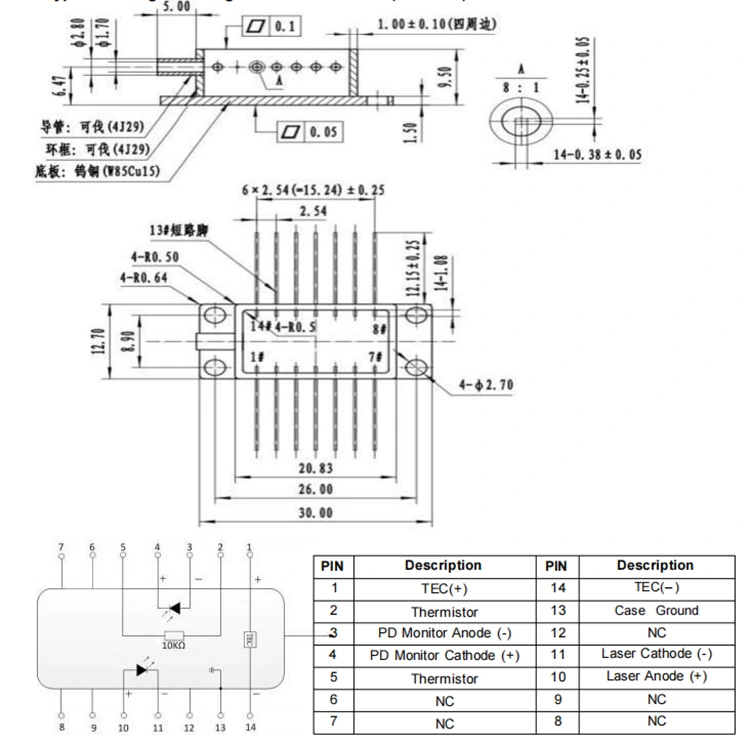

>>> Brochage de type 2

Informations de commande - Diode laser DFB SM PM 1580 nm

par exemple : BFLD-1580-10SM-FA2
(Informations de commande : diode laser DFB 1580 nm, boîtier papillon à 14 broches, puissance de sortie de 10 mW, avec fibre SM, connecteur FC/APC, brochage de type 2).

Fiche technique et feuille de test - Diode laser DFB SM PM 1580 nm

Fiche de données

Feuille de test

Conditions de devis et de paiement - Diode laser DFB SM PM 1580 nm

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/UPS/FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Diode laser DFB SM PM 1580 nm

Production : 10 jours ouvrés. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Notes d'opération - Diode laser DFB SM PM 1580 nm

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lors de l'insertion ou du retrait d'un appareil de sa prise, n'exercez pas de pression ni ne tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipés de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes. Une attention particulière doit être portée aux points suivants : pendant le processus de soudage, l'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Avant de mettre l'appareil sous tension, activez d'abord le refroidisseur, puis appliquez l'alimentation par petits incréments pour éviter que la puce ne surchauffe ou ne soit surchargée.

Assurance qualité et service après-vente - Diode laser DFB SM PM 1580 nm

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
