Présentation du produit

Diode laser DFB BTF 1532 nm avec longueur d'onde centrale 1532,68 nm (ITU CH56), puissance de sortie optique 10 mW. TEC et thermistance intégrés permettre un fonctionnement stable. Pendant le fonctionnement, connectez-vous correctement conformément aux Définition du brochage, contrôle du courant de conduite et de la température dans les limites nominales Portée et évitez les dommages ESD et le fonctionnement en surtension.

Produit Spécifications

Caractéristiques du produit

● Papillon paquet, TEC intégré ;

● Large température fiabilité; 

● Élevé fiabilité, réponse rapide, bonne stabilité.

Applications du produit

● C2H2 Gaz acétylène détection; 

● Fibre Optique Communication et transmission photonique par micro-ondes ;

● Télémètres laser.

Produit Détails

● Spectre typique : 1 532,68 nm, tolérance de longueur d'onde de +/-0,5 nm.

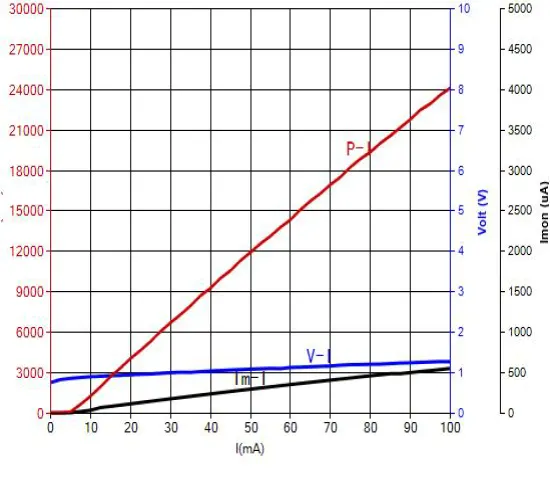

● Laser DFB-BTF PIV-1532nm 10 mW Diodes

● Diode laser FAQ-1532 nm DFB BTF

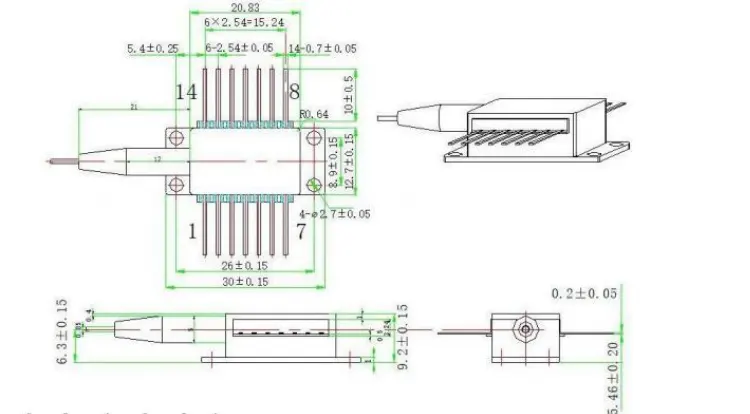

(1) Qu'est-ce que le forfait BTF ?

--Le paquet BTF (papillon) est le paquet papillon standard à 14 broches, le format d'emballage de qualité industrielle le plus répandu dans le secteur de l'optoélectronique industrie. Ce package intègre la puce laser, le contrôle de température TEC, thermistance et photodiode, offrant une excellente herméticité et thermique performances de gestion. Il n'y a pas de différence essentielle par rapport à la norme emballage papillon ; « BTF » est couramment utilisé comme abréviation de « Papillon » dans le produit nommer.

(2) Quels modes de conduite ce produit prend-il en charge ?

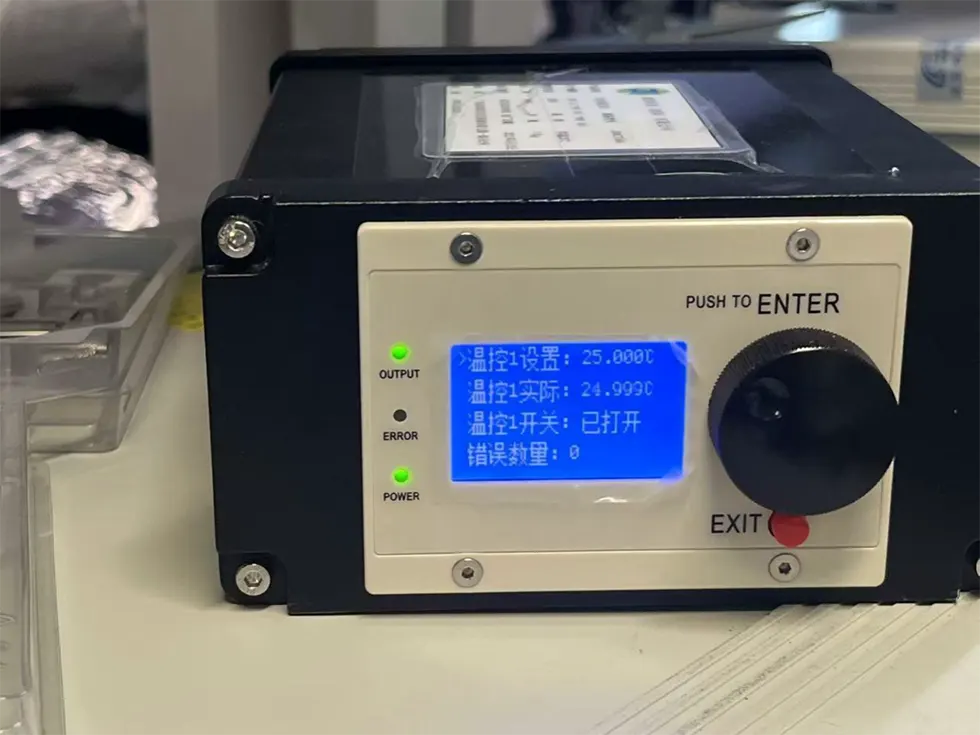

--La diode laser DFB BTF 1532 nm prend en charge l'onde continue (CW) opération. Une source de courant constant à faible bruit est recommandée (seuil courant d'environ 5-20 mA, courant de fonctionnement 50-90 mA), ainsi qu'un TEC contrôleur pour la stabilisation de la température (généralement réglé à 25 ℃).

(3) Des tests sur échantillons sont-ils disponibles ?

--Les tests d'échantillons et la production d'essais en petit volume sont pris en charge. Pour les achats en gros, nous proposons des tarifs de volume et des devis échelonnés.

Commande informations

par exemple : BFLD-CH56-10SM-FA

(Informations de commande : diode laser DFB BTF 1532 nm, puissance de sortie 10 mW, avec Fibre SM, connecteur FC/APC, brochage de type 1).

Fiche technique et feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

● Pendant le processus de mise sous tension, n'appliquez jamais directement un courant élevé, car cela risque d'endommager la puce. Au lieu de cela, allumez l'appareil à un niveau actuel près du seuil de la puce, puis augmentez progressivement le courant en petits incréments jusqu’à ce que le niveau souhaité soit atteint.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
