Diode laser DFB 1574 nm pour la détection du CO2

Présentation du produit - Diode laser DFB 1574 nm pour la détection du CO2

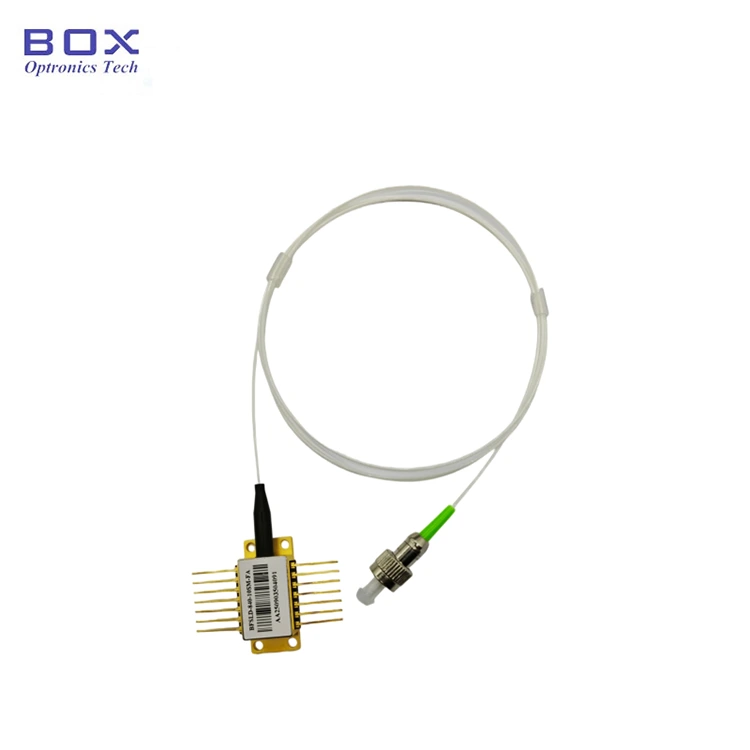

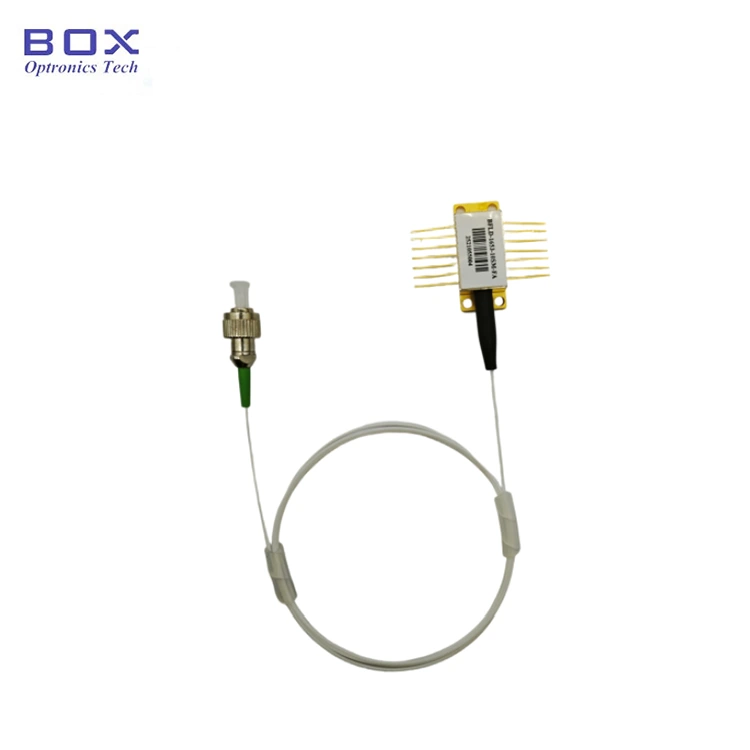

La diode laser DFB 1574 nm pour la détection du CO2 fournit une puissance de sortie optique de 10 mW ou 20 mW via une fibre monomode ou une fibre à maintien de polarisation avec un connecteur FC/APC.

Doté d'une largeur de raie spectrale étroite de 3 MHz typique (FWHM) et d'un rapport de suppression de mode latéral élevé de ≥ 35 dB (40 dB typique), le laser DFB fournit la pureté spectrale et la précision de longueur d'onde requises pour la spectroscopie d'absorption laser à diode accordable (TDLAS) et d'autres techniques de détection de gaz à haute résolution.

Logé dans un boîtier papillon à 14 broches standard avec deux options de configuration de brochage, intégré à un TEC, une thermistance, un PD de moniteur et un isolateur. Le laser est compatible avec les cartes de commande laser papillon standard et les conceptions de systèmes.

Principales caractéristiques : diode laser DFB 1574 nm pour la détection du CO2

· Longue d'onde centrale : 1 574 nm (plage 1 573-1 575 nm), adaptée à la ligne d'absorption du gaz CO2

· Puissance de sortie optique élevée : 10 mW ou 20 mW

· Large bande passante de modulation : 2,5 GHz typique (-3 dB)

· Isolateur optique intégré : isolation ≥ 30 dB

· Refroidisseur thermoélectrique intégré (TEC) et thermistance de 10 kΩ pour la stabilisation de la longueur d'onde

· Coefficient de température de longueur d'onde : 0,09 nm/°C typique (15 °C à 35 °C)

· Coefficient de courant de longueur d'onde : 0,01 nm/mA typique pour le réglage de la longueur d'onde

· Boîtier papillon à 14 broches standard de l'industrie, options de brochage de type 1 et de type 2

· Courant de seuil bas : 10 mA ~ 35 mA

· Photodiode de moniteur intégrée pour la surveillance de l'alimentation

Applications typiques : diode laser DFB 1574 nm pour la détection du CO2

· Détection et surveillance du gaz CO2 basées sur la spectroscopie d'absorption laser à diode accordable (TDLAS)

· Spectroscopie à modulation de longueur d'onde (WMS) pour la détection haute sensibilité du CO₂ et des gaz traces

· Systèmes de détection à fibre optique basés sur des techniques de mesure FBG et interférométriques

· Équipements de test et de mesure de communication par fibre optique

· Applications d'analyse respiratoire et de détection de gaz biomédicaux

· Recherche et développement dans les laboratoires de photonique et de détection optique

· Intégration OEM dans les analyseurs de gaz et les instruments de surveillance environnementale

Spécifications du produit : diode laser DFB 1574 nm pour la détection du CO2

Notes maximales absolues

Caractéristiques électro-optiques (T = température laser de 25°C)

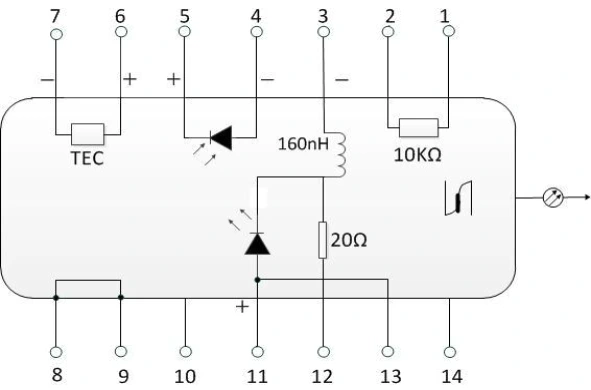

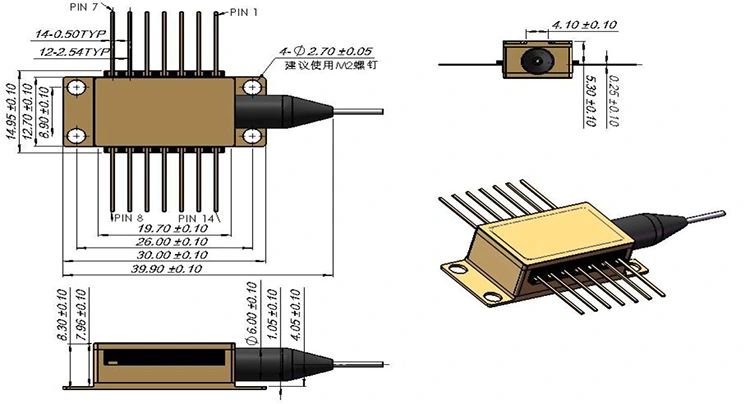

Définition du boîtier et des broches - Diode laser DFB 1 574 nm pour la détection du CO2

Configuration des broches de type 1

Configuration à 2 broches

Informations de commande

Nomenclature du modèle

BFLD - XXXX - XX - XX - XX X

Exemple : BFLD-1574-20PM-FA2

Foire aux questions (FAQ) - Diode laser DFB 1 574 nm pour la détection du CO2

Q : Comment le TEC intégré améliore-t-il les performances de détection du CO2 ?

R : Le TEC et la thermistance intégrés stabilisent la température de la puce laser, minimisant ainsi la dérive de la longueur d'onde et de la puissance de sortie. Étant donné que la longueur d'onde du laser DFB dépend de la température, un contrôle thermique précis permet de maintenir l'alignement avec la fonction d'absorption du CO₂ cible. Le TEC permet un réglage grossier de la longueur d'onde, tandis qu'un réglage précis de la longueur d'onde peut être obtenu grâce à la modulation du courant d'injection.

Q : Pourquoi un isolateur optique intégré est-il important pour les systèmes de détection de gaz ?

R : L'isolateur optique intégré réduit le retour optique provoqué par les réflexions des connexions fibre et des composants optiques. Cela améliore la stabilité de la sortie laser et réduit la sensibilité aux perturbations optiques externes, ce qui est particulièrement important pour les systèmes de détection de gaz TDLAS et WMS à haute sensibilité.

Q : Puis-je obtenir une longueur d'onde personnalisée pour une espèce de gaz différente ?

R : Oui, Box Optronics fournit des sources laser DFB à des longueurs d'onde optimisées pour différentes applications de détection de gaz, notamment, mais sans s'y limiter, le CO2 (1 574 nm), le CH4 (1 653 nm), le H2O (1 392 nm) et l'O2 (760 nm). Nous prenons également en charge les longueurs d'onde des canaux CWDM et DWDM pour les applications de communication. Contactez-nous avec vos besoins spécifiques en matière de longueur d'onde et notre équipe d'ingénieurs examinera la faisabilité.

Q : Quels circuits de commande et de contrôle sont requis pour ce laser ?

R : Le laser DFB 1 574 nm nécessite un pilote de diode laser avec une limitation de courant appropriée, un contrôleur de température pour le TEC intégré et, en option, une entrée de modulation pour le balayage de longueur d'onde dans les applications TDLAS. La photodiode du moniteur peut être utilisée pour le contrôle automatique de l'alimentation (APC).
