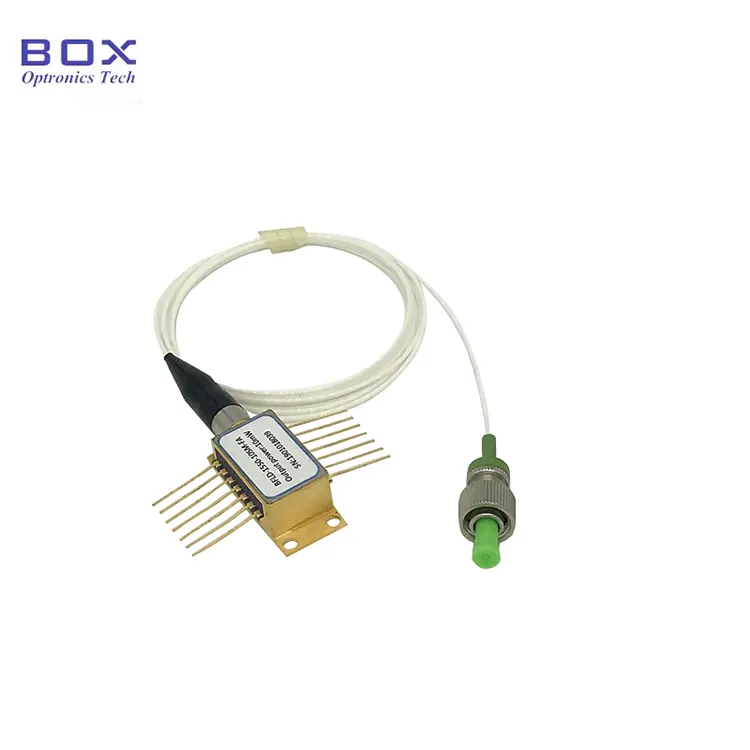

Présentation du produit : fibre DFB 1651 nm Diode laser couplée

Il s'agit d'une diode laser couplée à une fibre DFB de 1651 nm avec un puce DFB multi-puits quantiques et un boîtier papillon à 14 broches. Il intègre TEC Contrôle de la température et thermistance, prend en charge le maintien de la polarisation/monomode sortie de fibre, avec une puissance de sortie typique de 10 mW et une longueur d'onde centrale de 1651 nm. Convient pour la communication par fibre, la détection de fibre, les instruments optiques, et des systèmes de sources lumineuses dédiés, il est facile à utiliser et extrêmement fiable. Veuillez contrôler strictement le courant d'entraînement, la tension et la température de soudure, fournir une protection ESD et éviter de dépasser les valeurs maximales absolues.

Produit Spécifications : diode laser couplée à fibre DFB 1651 nm

Produit Caractéristiques : diode laser couplée à fibre DFB 1651 nm.

● Prise en charge Couplage fibre SMF-28e ou PMF-1550, connecteur FC/APC ;

● 14 broches Forfait papillon ;

● Intégré thermistance et TEC ;

● Large plage de température de fonctionnement.

Produit Applications-Diode laser couplée à une fibre DFB 1651 nm

● Fibre optique communications;

● Instrument optique;

● Analyse du gaz CH4 Méthane ;

● Détection par fibre optique.

Produit Détails-Diode laser couplée à fibre DFB 1651 nm

● Dessin de l'emballage et définition du PIN-OUT (unité : mm) - Fibre DFB 1651 nm Diode laser couplée

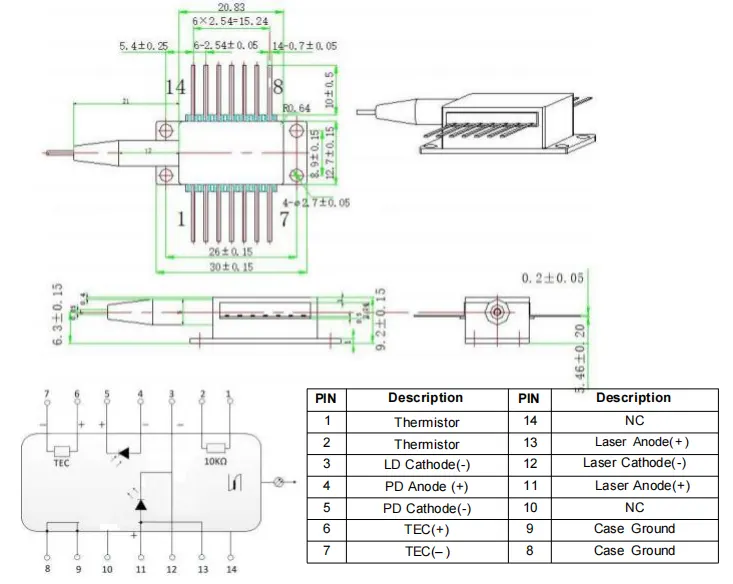

>>> Brochage de type 1

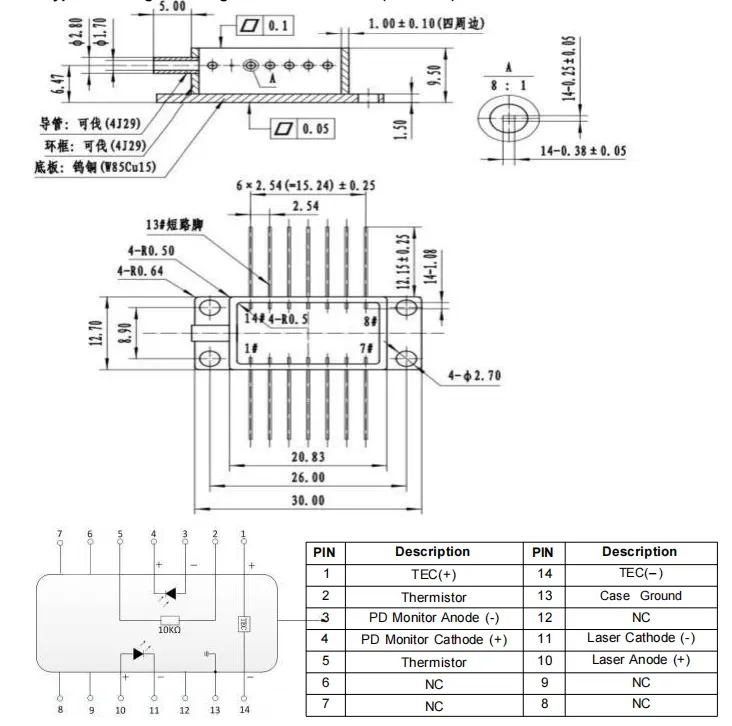

>>> Brochage de type 2

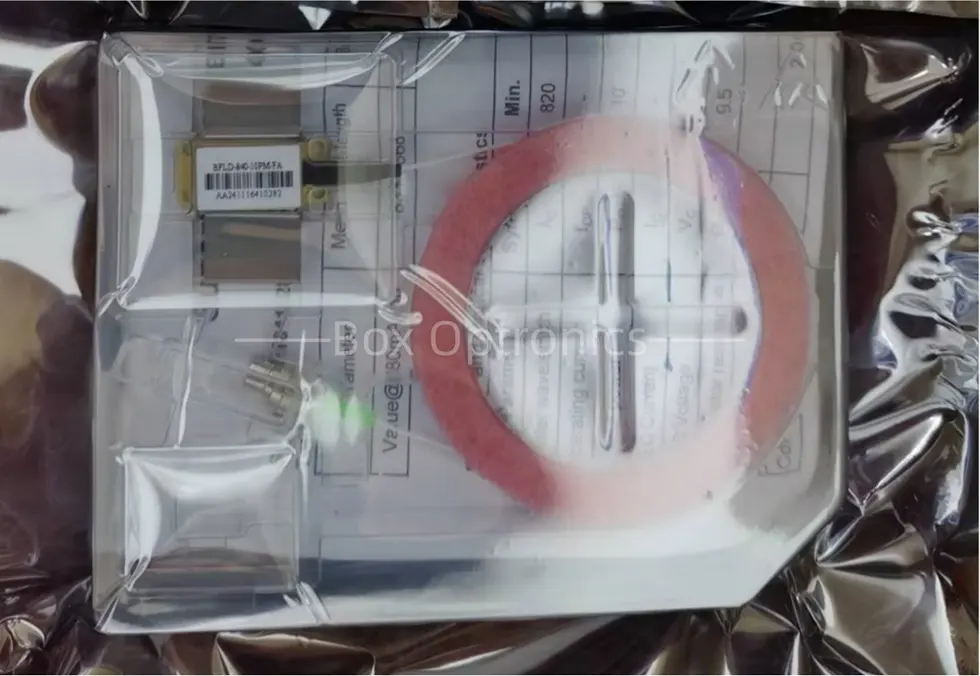

● Exemple d'emballage

*Appareil autonome ; pas de pilote intégré (pilote externe en option).

Commande information-Diode laser couplée à une fibre DFB 1651 nm

par exemple : BFLD-1651-10SM-FA2

(Informations de commande : diode laser couplée à fibre DFB 1651 nm, papillon 14 broches boîtier, avec fibre SM, connecteur FC/APC, brochage de type 2).

Fiche technique-DFB 1651 nm Diode laser couplée à une fibre

Fiche de données

1. Conditions de devis et de paiement - Diode laser couplée à une fibre DFB 1651 nm

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison-1651nm DFB Diode laser couplée à une fibre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Diode laser couplée à fibre DFB Notes-1651nm

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

Assurance qualité et Service après-vente - Diode laser couplée à fibre DFB 1651 nm

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
