Laser papillon haute puissance 1550 nm DFB 100 mW

Table des matières

1. Introduction du 1550 nm Laser papillon haute puissance DFB 100 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

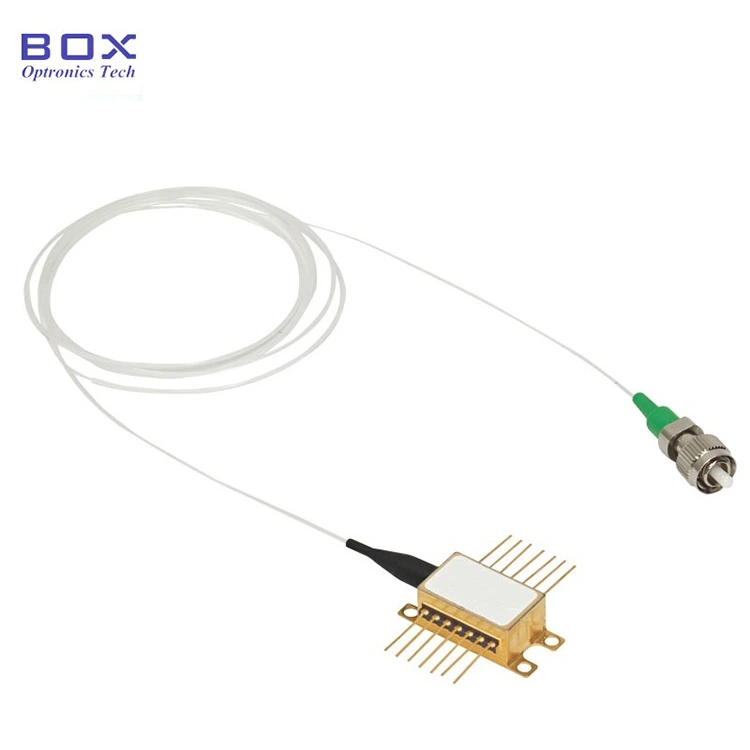

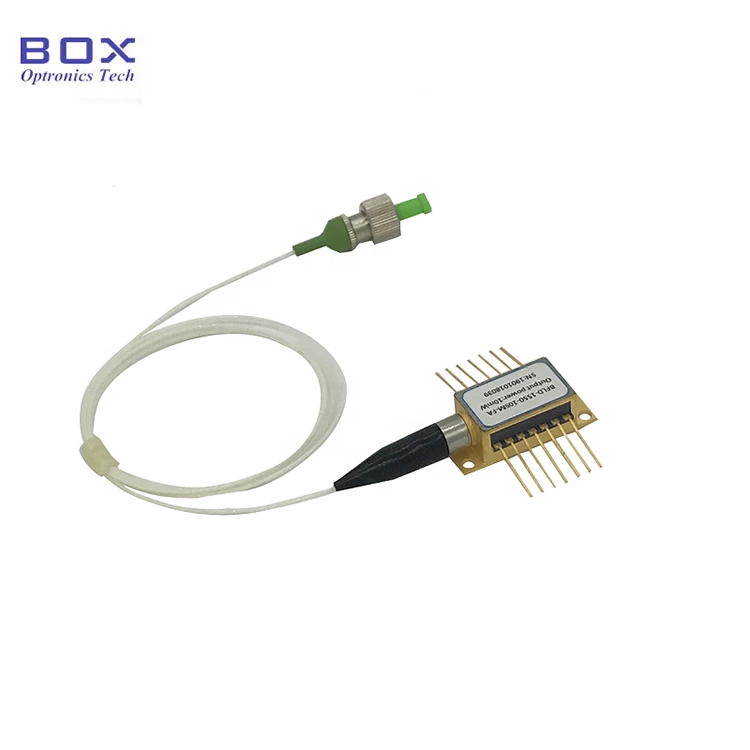

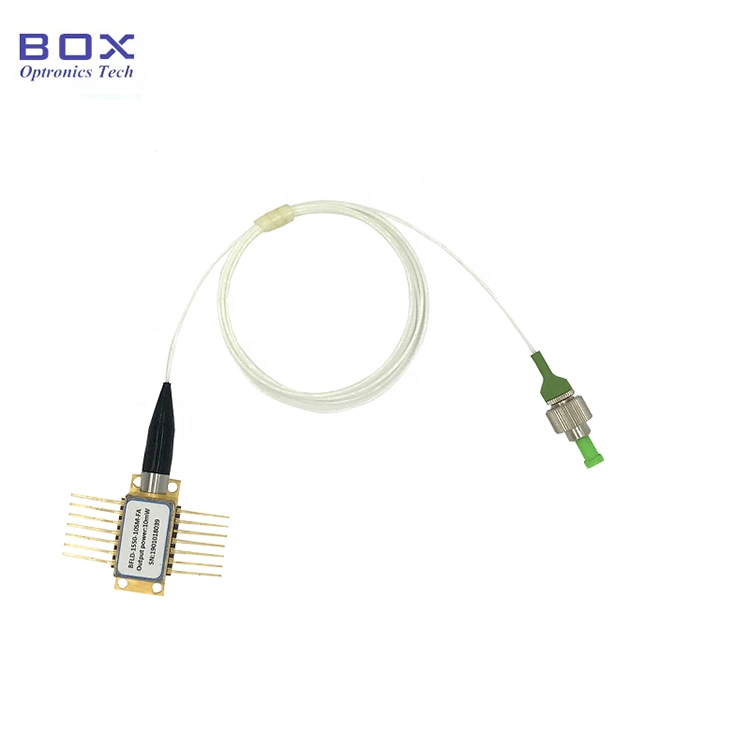

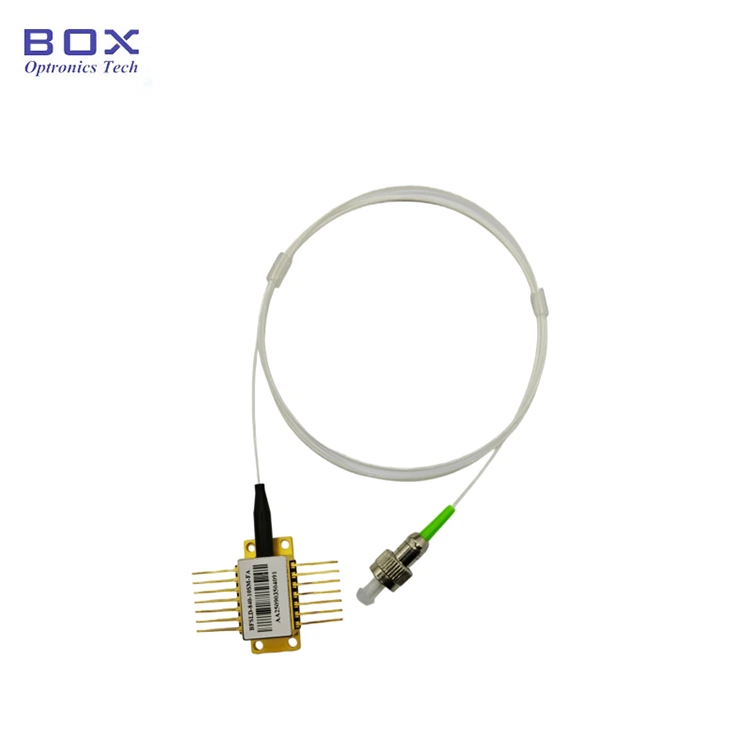

Le laser papillon haute puissance 1550 nm DFB 100 mW est basé Sur la puce DFB MQW (Multi-Quantum Well), adoptant la norme industrielle à 14 broches package papillon, il intègre un TEC (Thermoelectric Cooler), une thermistance, Surveillance du rétroéclairage PD (Photodiode). Si les broches doivent être soudées, le la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes.

Spécifications du produit

Caractéristiques du produit

● Fibre SM ou tresse en fibre PM ;

● Élevé puissance de sortie jusqu'à 100 mW ;

● Taux de suppression en mode latéral élevé ;

● 14 broches Package BTF avec TEC, thermistance et surveiller la DP.

Applications du produit

● Communications par fibre optique ;

● Test optique en laboratoire ;

● Détection par fibre optique.

Produit Détails

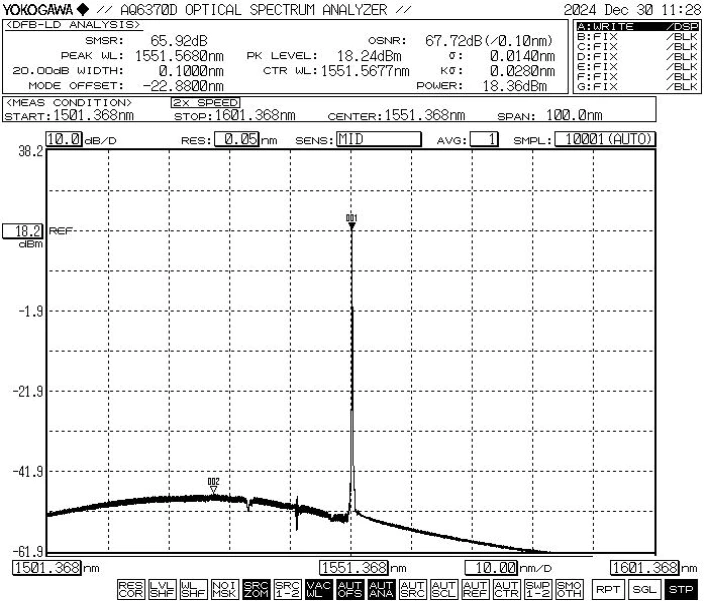

● Spectre typique : 1550 nm, tolérance +/-2 WL.

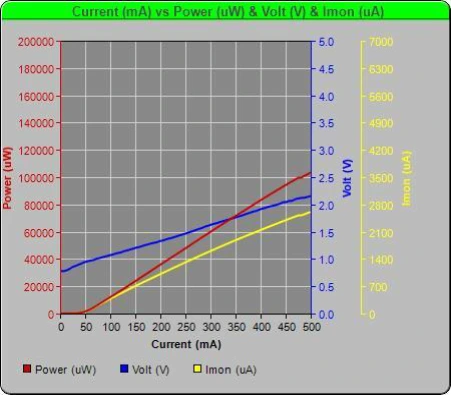

● Laser papillon haute puissance PIV-1550nm DFB 100 mW

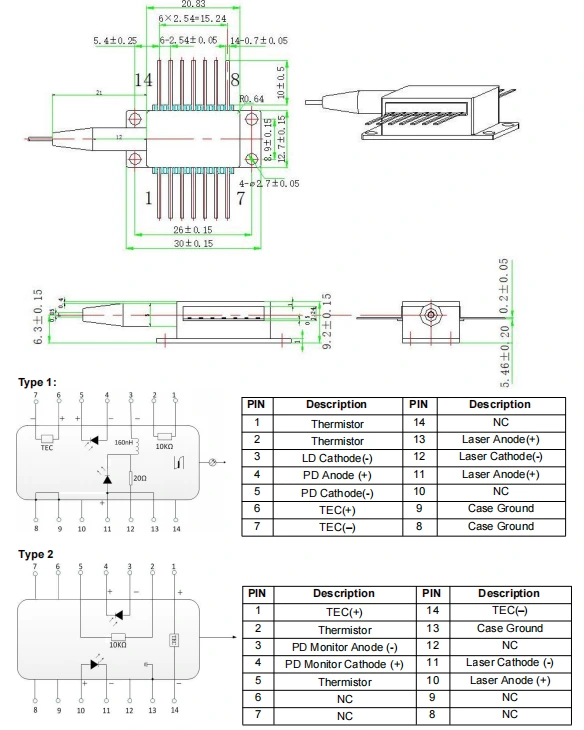

● Dessin du colis et définition du PIN-OUT (unité : mm) -1550 nm DFB 100 mW Laser papillon haute puissance

Commande informations

par exemple : BFLD-1550-1HSM-FA2

(Informations de commande : Laser papillon haute puissance 1550 nm DFB 100 mW, SM fibre, avec connecteur FC/APC, broche de pompe).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
