Diode laser papillon DFB 1550 nm 10 mW

Table des matières

1. Introduction du 1550 nm Diode laser papillon DFB 10 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'un laser DFB 1550 nm avec un papillon à 14 broches boîtier, TEC intégré et thermistance. Il présente une longueur d'onde stable, 10 mW puissance de sortie, un rapport de suppression de mode latéral typique de 40 dB et un seuil bas courant. En option avec fibre SM/PM, température de fonctionnement large et haute fiabilité, adaptée à la communication par fibre, aux instruments optiques et à la fibre détection. Veuillez contrôler strictement le courant et la température du variateur et éviter Dommages causés par une surintensité.

Produit Spécifications

Caractéristiques du produit

● Multi-Quantique Lasers à rétroaction distribuée (DFB) Well (MQW) ;

● SMF-28e ou Queue de cochon PMF-1550 ;

● Boîtier BTF à 14 broches avec TEC et Monitor PD ;

● Large plage de températures de fonctionnement -20 ~ + 70 ℃.

Applications du produit

● Fibre optique communications;

● Instrument optique;

● Capteur à fibre optique ;

● Source de lumière.

Produit Détails

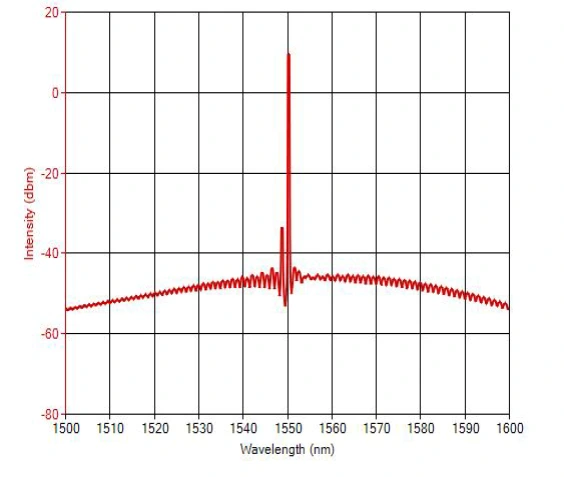

● Spectre typique : 1550 nm, tolérance WL +/-3 nm.

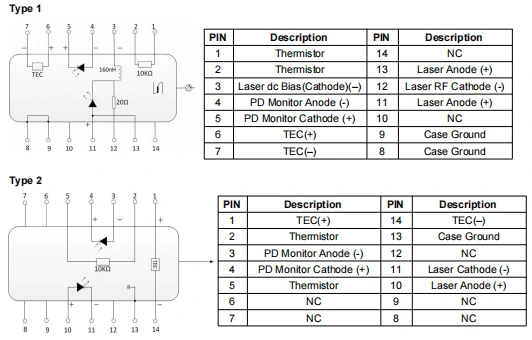

● Diode laser papillon DFB Définition-1550 nm 10 mW PIN-OUT

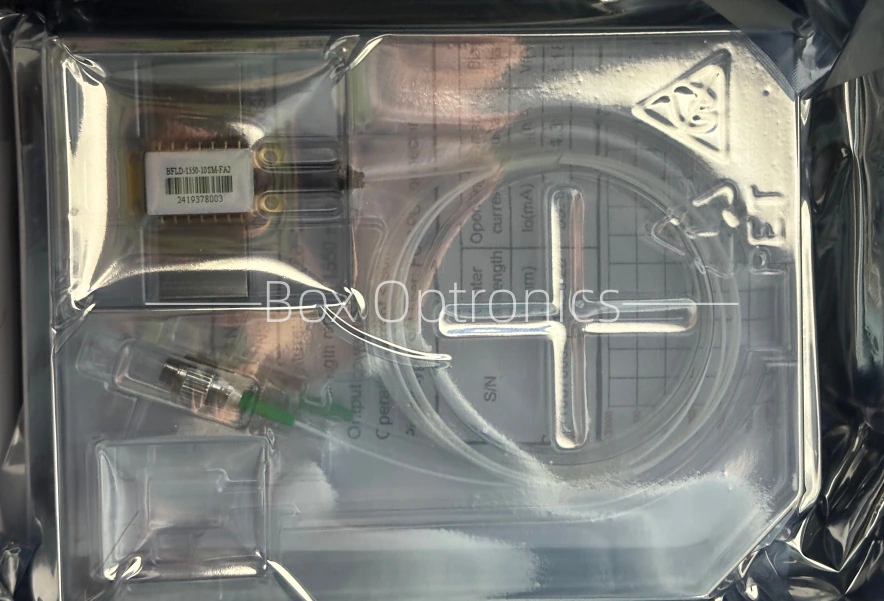

● Exemple d'emballage

*Appareil autonome sans lecteur ; un package de modules intégré à Les circuits de commande sont facultatifs.

Commande informations

par exemple : BFLD-1550-10SM-FA2

(Informations de commande : diode laser papillon DFB 1550 nm 10 mW, fibre SM, avec connecteur FC/APC, brochage de type 2).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants dans les délais la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
