Source laser CWDM 1270-1650nm DFB

Table des matières

1. Présentation du Source laser DFB CWDM 1270-1650 nm avec circuits de commande intégrés

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'une source laser DFB CWDM 1270-1650 nm avec Circuits de commande intégrés adoptant une puce laser à semi-conducteur DFB, avec sortie puissance supérieure à 10 mW, fibre SM/PM et excellente stabilité de puissance et spectrale. Il prend en charge les configurations de table et modulaires avec une interface de communication ou un logiciel de surveillance pour l'intégration de systèmes. Convient à l'optique non linéaire recherche, pompage laser à fibre et systèmes de tests optiques. Évitez les branchements fréquents/ débranchement des connecteurs de fibre pour éviter l'accumulation de poussière et l'extrémité dégâts.

Produit Spécifications

Caractéristiques du produit

● Puissance et stabilité spectrale ;

● Puissance de sortie réglable de 10 à 100 % ;

● Module/paillasse en option, avec surveillance des communications pour faciliter intégration;

● Prise en charge Personnalisation de la fibre SM/PM pour s'adapter à divers systèmes optiques.

Applications du produit

● Systèmes de transmission optique ;

● Pompage laser à fibre ;

● Recherche en optique non linéaire.

Détails du produit

● Longueur d'onde CWDM 1270 ~ 1650 nm, tolérance WL de +/-3 nm.

(Une longueur d'onde tous les 20 nm est disponible.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

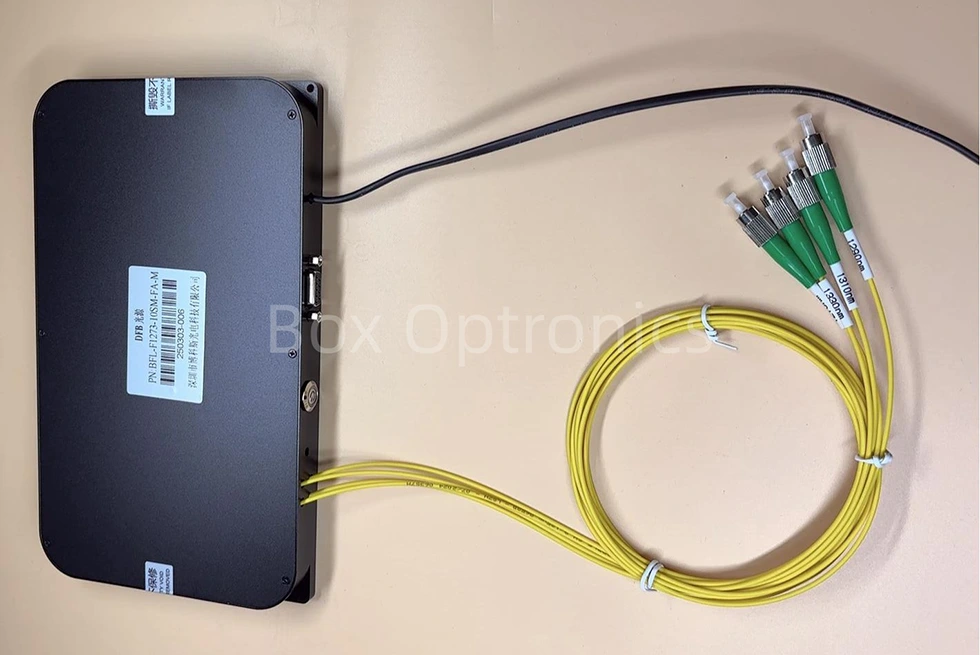

* Prise en charge d'une source laser DFB multicanal personnalisée

● Accessoires standards

Étapes de fonctionnement

Étape 1.Déballage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le module source laser, les données USB câble, adaptateur secteur, rapport de test, etc.

Étape 2. Alimentation : connectée à un courant continu alimentation à découpage ou une alimentation régulée qui répond à leur puissance besoins en approvisionnement. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3.Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière sur le connecteur ou la bride de la fibre, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Setp4.Connectez-vous à l'ordinateur hôte : utilisez le câble de données USB-RS485 DB9 pour connecter la source laser DFB et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le Câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le Le module de source lumineuse ne peut pas être correctement connecté et communiqué. S'il vous plaît demander Boitier Optronique pour le conducteur.

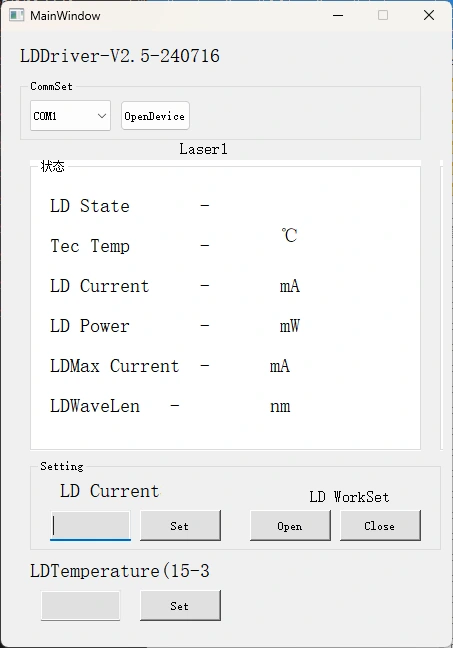

Logiciel Step5.Control : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD de la source laser DFB. Choisissez le port correct, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (À Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. Ne appliquer immédiatement le plein courant.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Commande informations

par exemple : BLD-1550-1HSM-FA-M

(Informations de commande : Source laser DFB CWDM 1 550 nm avec lecteur intégré Circuits, puissance de sortie 100 mW, avec fibre SMF-28e, connecteur FC/APC, module paquet).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Évitez de brancher/débrancher fréquemment les connecteurs de fibre pour éviter accumulation de poussière et dommages aux extrémités.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter les brûlures à l'extrémité. Bouchez les connecteurs inutilisés avec des capuchons anti-poussière.

● Stockez l'équipement dans un environnement sec et sans humidité.

● Lorsque vous utilisez le module source laser pendant une longue période, n'oubliez pas de Tenez compte de la dissipation thermique et de la ventilation du module et placez le module sur le dissipateur thermique.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
