Diode laser papillon DFB 760 nm 10 mW

Table des matières

1. Introduction du 760 nm Diode laser papillon DFB 10 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'un laser DFB dédié 760 nm avec 14PIN boîtier papillon standard, longueur d'onde centrale 760 nm, tolérance de longueur d'onde +/-1 nm et puissance de sortie typique 10 mW. TEC, thermistance et moniteur intégrés PD, avec une excellente stabilité de longueur d'onde pour un fonctionnement stable à long terme. C'est principalement utilisé dans la détection de l'oxygène. Câblez strictement selon la définition des broches, sous le contrôle TEC et une flexion excessive des fibres pour garantir les performances et durée de vie.

Produit Spécifications

Caractéristiques du produit

● Multi-Quantique Lasers à rétroaction distribuée (DFB) à puits (MQW) ;

● Intégré TEC et isolateur optique ;

● Élevé stabilité et faible bruit ;

● Boîtier papillon standard de l'industrie à 14 broches.

Applications du produit

● Concentration d'oxygène détection et analyse.

● Détecteurs de détection de gaz.

● Recherche scientifique et Analyse spectrale.

Détails du produit

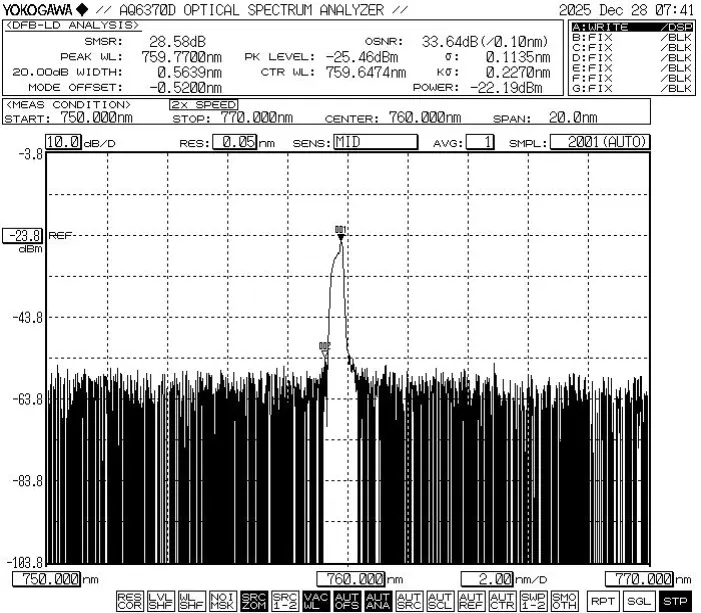

● Spectre typique : 760 nm, tolérance WL +/-1 nm.

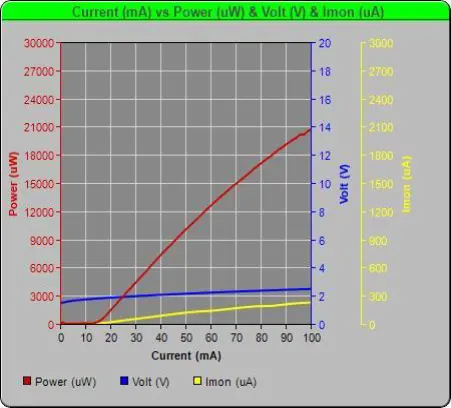

● Diode laser papillon DFB PIV-760nm 10 mW

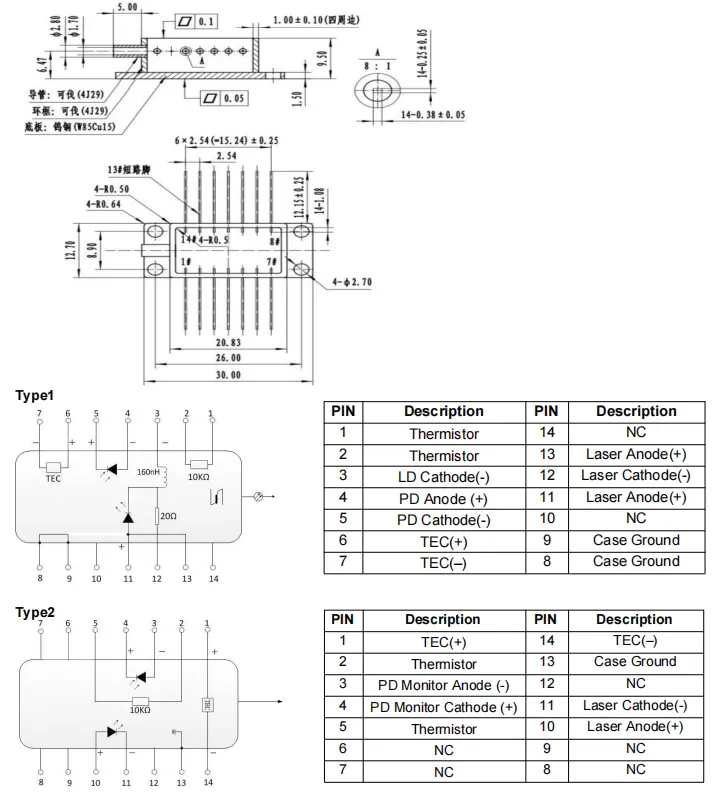

● Dessin et brochage du package

Commande informations

par exemple : BFLD-D760-10SM-FA2

(Informations de commande : Diode laser papillon DFB 760 nm 10 mW, avec SM fibre optique, connecteur FC/APC, brochage type 2).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Lors de l'utilisation de l'appareil, respectez strictement la tension de fonctionnement et plages de courant spécifiées dans la fiche technique. Paramètres clés, y compris Ith (Courant de seuil), Iop max (Courant de fonctionnement maximum), Vop max (Courant maximum Tension de fonctionnement) et λc (longueur d'onde centrale) - doivent être référencés spécifiquement dans le rapport de test fourni au moment de l'expédition.Remarque : Fonctionnement au-delà des valeurs nominales maximales absolues peut causer des dommages permanents à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
