Laser papillon haute puissance 1550 nm DFB 40 mW

Table des matières

1. Introduction du 1550 nm Laser papillon haute puissance DFB 40 mW

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails d'emballage

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. FAQ

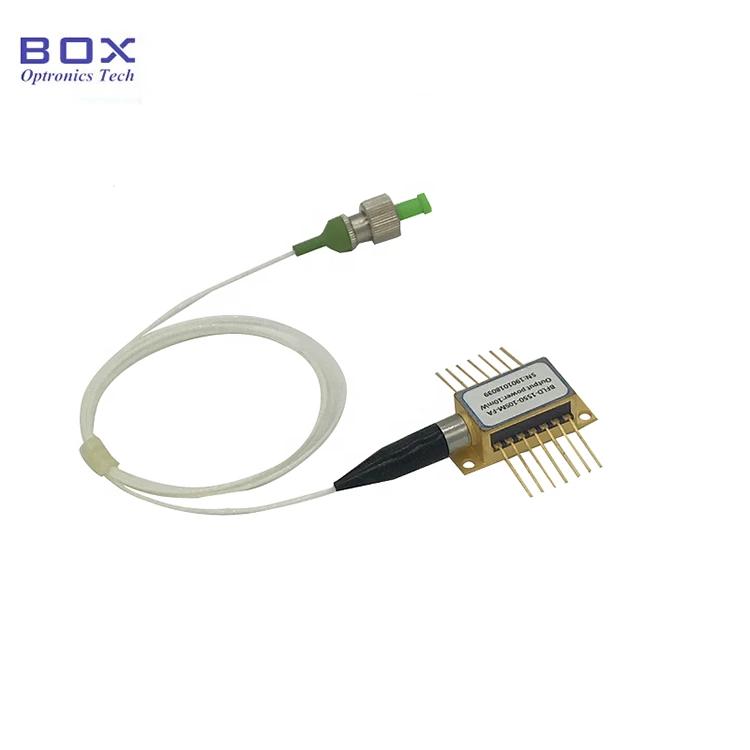

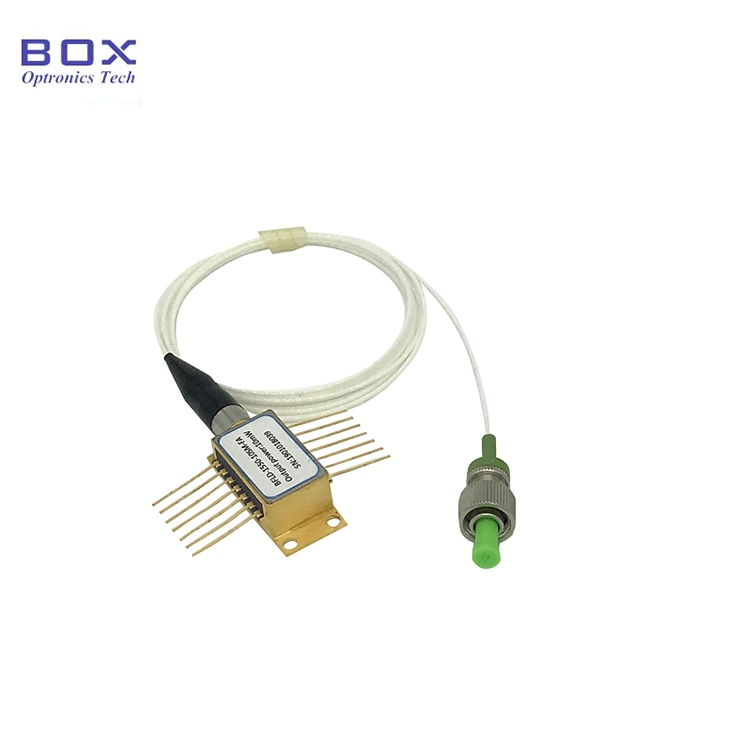

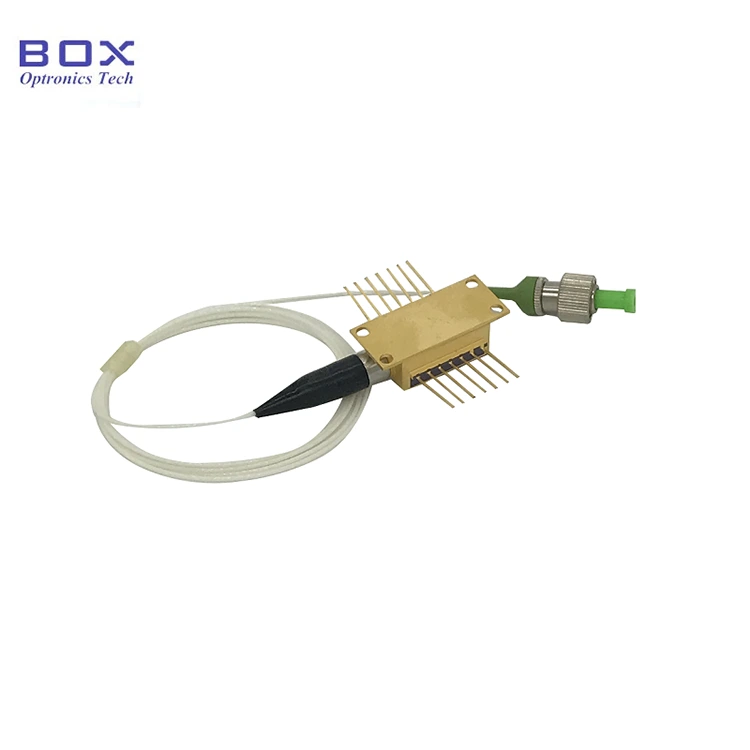

Présentation du produit

Il s'agit d'un laser papillon haute puissance 1550nm DFB 40mW, TEC intégré, moniteur PD et thermistance. Il présente une longueur d'onde stable, 40 mW puissance de sortie et courant de seuil faible. En option avec fibre SM/PM, large température de fonctionnement et haute fiabilité, adaptées à la communication par fibre, instruments optiques et détection par fibre. Veuillez contrôler le courant du variateur et Température strictement et éviter les dommages causés par les surintensités.

Produit Spécifications

Caractéristiques du produit

● Multi-Quantique Lasers à rétroaction distribuée (DFB) Well (MQW) ;

● Fibre SM ou tresse de fibre PM ;

● Puissance de sortie 40 mW ;

● 14 broches Forfait BTF avec TEC et Monitor PD.

Applications du produit

● Fibre optique communications;

● Détection par fibre optique ;

● Tests d'appareils optiques.

Produit Détails

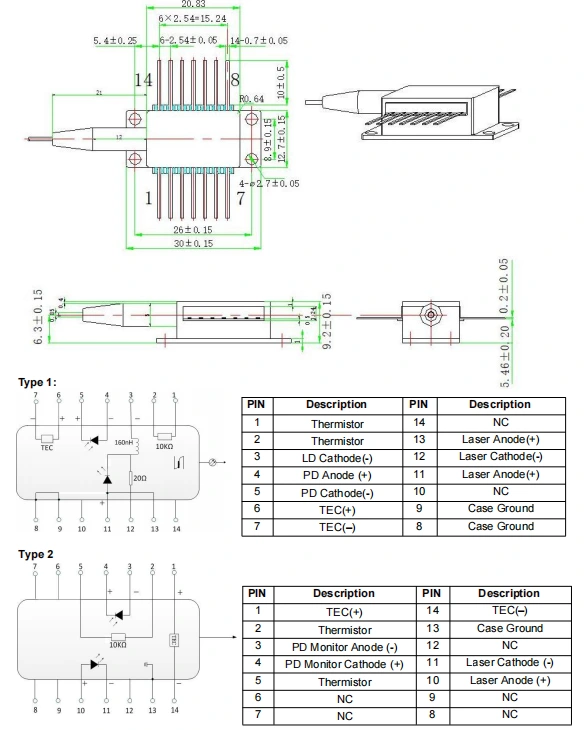

● Dessin du colis et définition du PIN-OUT (unité : mm) -1550 nm DFB 40 mW élevé Laser papillon puissant

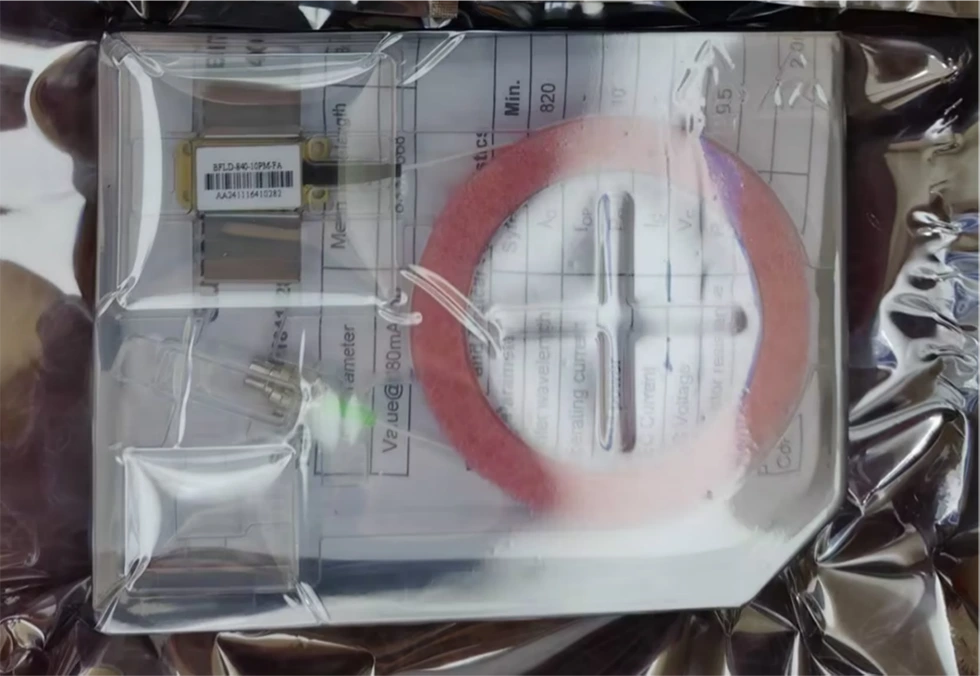

● Exemple d'emballage

*Appareil autonome sans lecteur ; un package de modules intégré au pilote Les circuits sont facultatifs.

Commande informations

par exemple : BFLD-1550-40SM-FA1

(Informations de commande : Laser papillon haute puissance 1550 nm DFB 40 mW, SM fibre, connecteur FC/APC, broche télécom).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Pendant le processus de mise sous tension, n'appliquez jamais directement un courant élevé, car cela risque d'endommager la puce. Au lieu de cela, allumez l'appareil à un niveau actuel près du seuil de la puce, puis augmentez progressivement le courant en petits incréments jusqu’à ce que le niveau souhaité soit atteint.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

FAQ

● Est-il possible de modifier le longueur d'onde en ajustant le courant ? Quelle est la portée ?

--Oui. Le courant Le coefficient de longueur d'onde est de 0,01 nm/mA et la longueur d'onde de température le coefficient est de 0,1 nm/℃. La plage de réglage WL est d'environ ~centre WL+/- 1 nm.

● Quelle est la largeur de ligne ? Est-ce que tu fournir un LD à largeur de ligne étroite ?

--3 ~ 5 MHz. 1550 nm LD à largeur de ligne étroite (en option) : moins de 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Quelle est la régulation de puissance portée ?

--10~100%

● Quelle est la longueur d'onde la tolérance ?

---+/-3nm. Moins c'est également facultatif.

● Fournissez-vous une protection tube fibre et connecteur fibre ?

--Oui. 900um en vrac Le tube et les connecteurs FC/APC, SC/APC ou autres sont facultatifs.
