SLED pour la tomographie par cohérence optique (OCT)

Principes


(1) La lumière émise par une source à large bande et à faible cohérence (telle qu'un SLED) est divisée en deux faisceaux par un séparateur de faisceau (ou un coupleur de fibre), entrant respectivement dans le bras de référence et le bras d'échantillon.

(2) La lumière dans le bras de référence est réfléchie par un miroir.

(3) Une fois que la lumière dans le bras d'échantillonnage a illuminé le tissu ou le matériau étudié, la lumière rétrodiffusée provenant de différentes profondeurs revient.

(4) Les deux faisceaux se recombinent au niveau du séparateur de faisceau ; un signal d'interférence est généré uniquement lorsque la différence de trajet optique entre les deux bras se situe dans la longueur de cohérence de la source lumineuse. Cette courte longueur de cohérence garantit la haute résolution axiale du système.

(5) En balayant la position du miroir de référence ou en utilisant un balayage de fréquence pour acquérir des signaux d'interférence, le système peut reconstruire des images tomographiques bidimensionnelles ou tridimensionnelles de l'échantillon couche par couche.

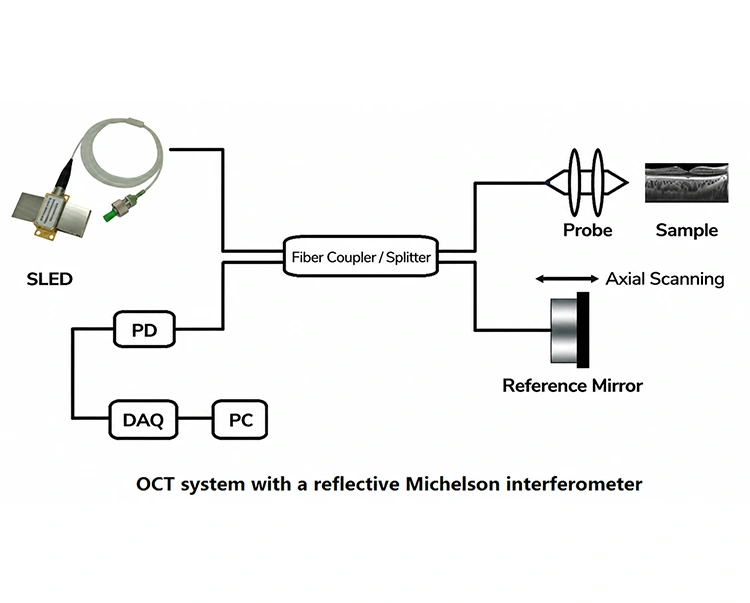

Structure du chemin optique






Fonctions des composants clés


Composant

Description de la fonction

Source de lumière LED

Fournit une lumière à faible cohérence à large bande, servant de source de lumière principale pour le système OCT afin d'obtenir une résolution axiale élevée ; fonctionne généralement dans la bande proche infrarouge de 800 à 1 550 nm.

Coupleur/séparateur de fibre

Divise la source lumineuse en un bras d'échantillon et un bras de référence, et combine les signaux d'écho des deux bras dans le détecteur.

Sonde

Focalise le faisceau lumineux sur la surface ou l'intérieur de l'échantillon et collecte des signaux optiques rétro-réfléchis/rétrodiffusés à différentes profondeurs.

Miroir de référence

Fournit un chemin optique de référence stable. Il modifie la longueur du trajet optique du bras de référence grâce à un balayage axial précis, réalise une correspondance du signal d'interférence avec la lumière réfléchie provenant de différentes profondeurs d'échantillon et termine un balayage résolu en profondeur.

PD

Détecte les signaux optiques d’interférence provenant du bras d’échantillon et du bras de référence.

Système d'acquisition de données

(DAQ)

Convertit les signaux photoélectriques en signaux numériques pour un traitement et un stockage en temps réel par l'ordinateur.

PC

Traite les signaux d'interférence acquis via des algorithmes tels que la transformée de Fourier rapide (FFT) et reconstruit les images tomographiques 2D ou 3D haute résolution de l'échantillon.


Liste des produits (produits que nous proposons)

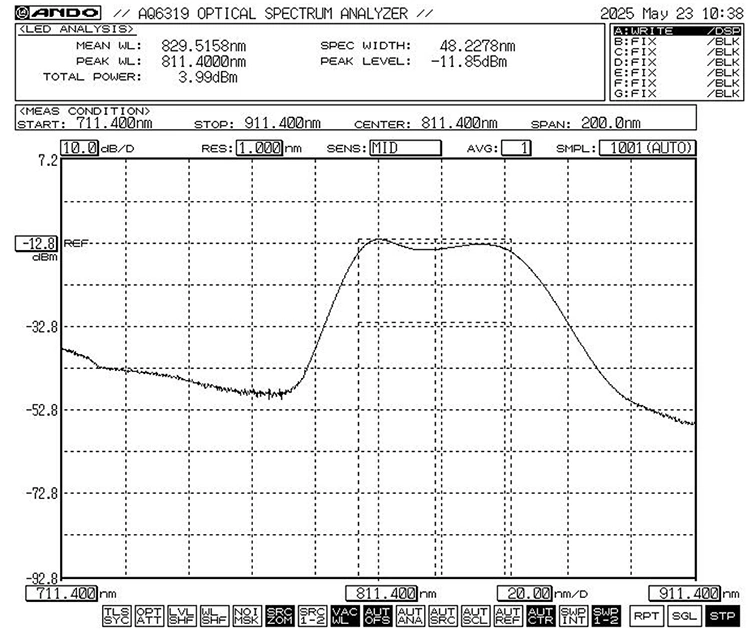

Source de lumière à large bande SLED 840 nm 20 mW

Diode SLD 840 nm 10 mW 35 nm

Source de lumière SLD 1060 nm 1064 nm


FAQ


Q1 : Quelle longueur d'onde (en nm) de la source lumineuse à large bande SLD est généralement utilisée en OCT ?

A1 : Imagerie biomédicale → 800-1 060 nm ;

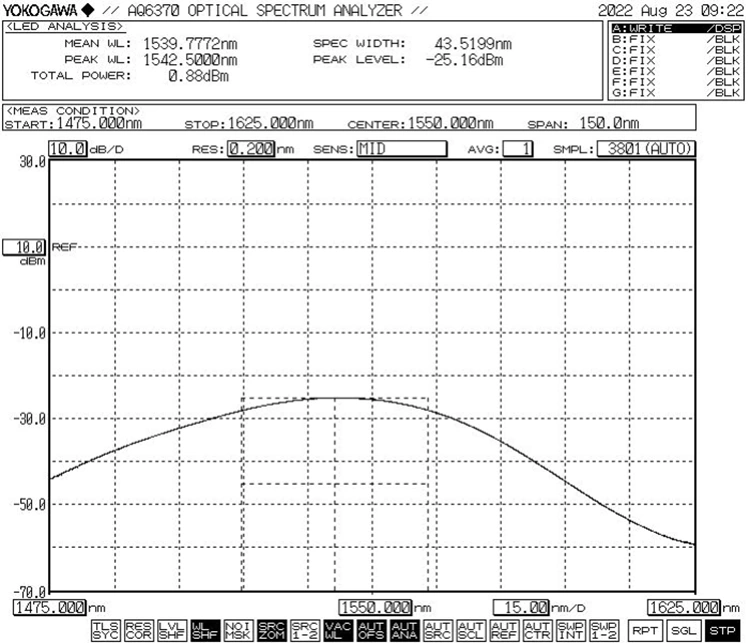

Applications d'inspection industrielle/fibre optique → 1 300–1 550 nm.







Q2 : Une source lumineuse à large bande SLED nécessite-t-elle un isolateur ?

A2 : Pour les applications industrielles, il est nécessaire d’évaluer indépendamment l’ampleur de la puissance optique réfléchie ; si cela est justifié, plusieurs isolateurs peuvent être nécessaires.



Q3 : Les sources lumineuses SLD que vous fournissez sont-elles livrées avec un circuit pilote intégré ?

A3 : Oui, nous proposons des solutions modulaires qui intègrent la puce laser, le circuit pilote et (en option) un coupleur de fibre. Cela permet une utilisation directe ou une intégration ultérieure du système sans que le client ait besoin de connecter un pilote externe.
