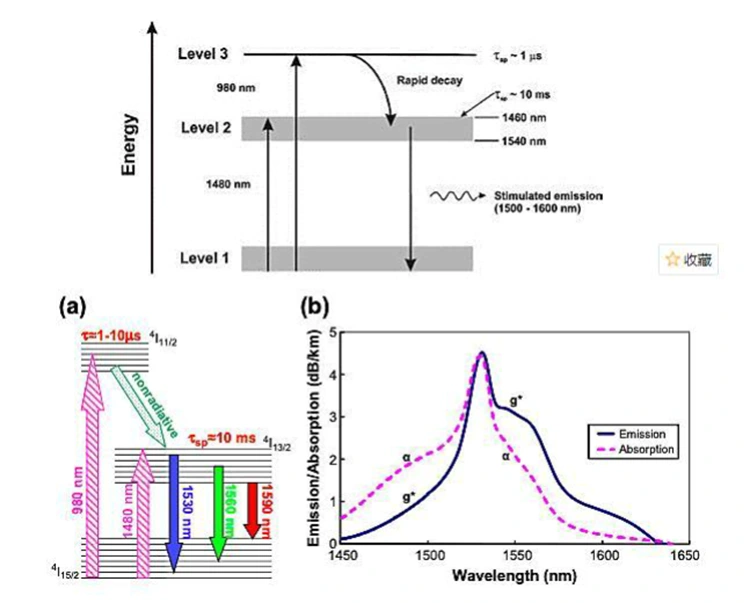

● L'énergie est injectée dans la fibre dopée à l'erbium à l'aide de sources de pompage à 980 nm ou 1 480 nm, excitant les ions erbium à l'état fondamental (Er³⁺) à des niveaux d'énergie plus élevés ; ces ions se détendent ensuite rapidement jusqu'à un état métastable, réalisant ainsi une inversion de population.
● Lorsqu'un signal lumineux de 1 550 nm traverse la fibre dopée à l'erbium, il déclenche un processus d'émission stimulée ; cela provoque le retour des ions erbium métastables (Er³⁺) à l'état fondamental, libérant des photons cohérents identiques au signal lumineux, obtenant ainsi une amplification exponentielle de la puissance du signal (dans le régime des petits signaux).
● En utilisant des fibres co-dopées à l'erbium-ytterbium combinées à une technologie de combinaison de pompes multimodes, la puissance de sortie saturée peut être considérablement améliorée (atteignant des niveaux de puissance de plusieurs watts), répondant ainsi aux exigences des câbles sous-marins ultra-longues distances, des systèmes CATV haute puissance et des scénarios de transmission haute densité.
|

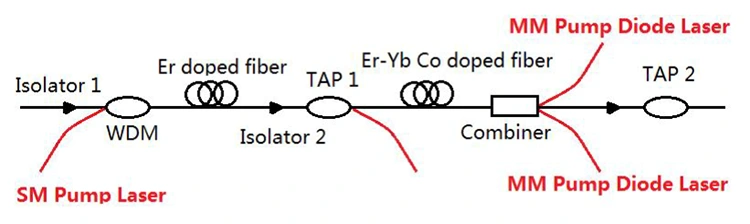

Composant |
Description |
|
Isolateur optique |
Conduit les signaux optiques dans une direction, empêche la lumière réfléchie de provoquer une auto-oscillation et protège la source de pompe et la stabilité de la liaison de signal. |
|
Coupleur WDM |
Couple efficacement la lumière de pompe monomode (SM) 980/1 480 nm et le signal lumineux de 1 550 nm dans une fibre dopée à l'erbium pour une transmission simultanée de l'énergie et du signal. |
|
Fibre dopée à l'Er |
Le milieu de gain central qui amplifie les signaux optiques grâce à la transition de niveau d'énergie des ions erbium, déterminant le gain de base et les performances de bruit. |
|
Répartiteur TAP |
Exploite une partie du signal optique en temps réel pour surveiller l'alimentation sans affecter la liaison principale, permettant ainsi la visualisation de l'état du système. |
|
Fibre co-dopée Er-Yb |
Améliore l'efficacité d'absorption de la pompe et la puissance de sortie saturée, adaptée aux applications d'amplification haute puissance et longue distance. |
|
Combineur |
Associe la lumière de pompe multimode (MM) à un signal lumineux pré-amplifié pour réaliser une injection de pompe haute puissance et améliorer le gain après l'étape ; largement utilisé dans les conceptions EYDFA haute puissance. |
|
PompeLaserSource |
Fournit une énergie d'excitation à 980 nm / 1480 nm : • Pompe 980 nm : faible bruit, haut rendement, adaptée aux applications moyennes et courtes distances • Pompe 1 480 nm : puissance de saturation plus élevée, adaptée aux applications de câbles ultra longue distance et sous-marins • Pompe multimode : adaptée aux exigences d'amplification haute puissance |
Diode laser à pompe refroidie par TEC de 980 nm
Module laser à diode pompe 980 nm avec circuits d'entraînement intégrés
Amplificateur booster à fibre dopée à l'erbium en bande C
Source laser à pompe Raman 1457 nm
Q1 : Quels sont les avantages du pompage à 980 nm et du pompage à 1 480 nm respectivement ?
A1 : Avantages du pompage à 980 nm : efficacité de conversion de pompe élevée et facteur de bruit plus faible. Il s'agit du choix courant pour les EDFA de faible à moyenne puissance, largement utilisés dans les réseaux de zones métropolitaines, les réseaux d'accès et certains scénarios d'interconnexion de centres de données.
Avantages du pompage à 1 480 nm : efficacité quantique de la pompe plus élevée et puissance de sortie d'un seul appareil plus élevée, ce qui améliore considérablement la puissance de sortie saturée. Il s'agit de la solution de pompage de base pour les EDFA haute puissance, particulièrement adaptée aux réseaux fédérateurs ultra-longue distance, aux câbles optiques sous-marins et aux scénarios de transmission longue distance de grande capacité.
Q2 : Quelle est la différence entre l’EDFA monomode et multimode ?
A2 : Tous les EDFA traditionnels de l’industrie sont des EDFA monomodes ; il n’existe pas de produits EDFA multimodes commercialement viables. Les EDFA monomodes sont conçus spécifiquement pour les systèmes à fibre monomode, correspondant aux caractéristiques de faible perte de la fibre monomode. Ils sont principalement utilisés pour la transmission optique longue distance et servent de composants essentiels dans les télécommunications et la transmission longue distance des centres de données. La fibre multimode ne convient qu'à la transmission sur de courtes distances d'environ 100 mètres, avec une perte de transmission élevée et une dispersion par trajets multiples. Pour la compensation du gain dans les scénarios à courte distance, les petits amplificateurs optiques à semi-conducteurs (SOA) sont préférés aux EDFA.
Q3 : La plage de longueurs d’onde affecte-t-elle les performances de l’EDFA ?
A3 : Oui, la longueur d’onde affecte les performances EDFA. Les EDFA fonctionnent principalement dans les bandes C et L, centrées à environ 1 550 nm. Dans la plage conçue, ils offrent un gain plat et un faible bruit ; au-delà de la plage, le gain diminue et le bruit augmente. Pour garantir les performances EDFA, veuillez vous assurer que la plage de longueurs d’onde de l’amplificateur correspond aux exigences du système.
-
