Source de lumière à large bande SLD couplée à une fibre de 840 nm

Présentation du produit : source de lumière à large bande SLD couplée à une fibre de 840 nm

Box Optronics fabrique la source lumineuse à large bande SLD couplée à une fibre de 840 nm, un composant optique actif haute performance basé sur l'émission spontanée amplifiée (ASE) à partir d'une structure d'amplificateur optique à semi-conducteur, fournissant une puissance optique élevée avec une large bande passante spectrale et une faible cohérence temporelle.

Il fournit une puissance de sortie supérieure à celle des LED tout en conservant un spectre beaucoup plus large que celui des diodes laser, ce qui le rend adapté aux applications nécessitant une faible cohérence et une luminosité élevée.

Dotée d'une puissance de sortie minimale de 5 mW, d'une bande passante typique de 3 dB de 10 nm et d'une excellente stabilité de puissance (≤ ± 0,02 dB à court terme, ≤ ± 0,05 dB à long terme), cette source SLD de 840 nm est optimisée pour les systèmes de détection et d'imagerie à fibre optique de précision. L'appareil est disponible sous forme de module compact (70 × 90 × 18 mm) pour l'intégration de systèmes et sous forme de table (195 × 220 × 120 mm) pour les environnements de laboratoire et de test.

Équipée en standard de tresses de fibre 780 HP et de connecteurs FC/APC, avec une interface de communication RS485 en option pour la surveillance et le contrôle, cette source lumineuse SLD offre polyvalence et fiabilité pour une large gamme d'applications.

Principales caractéristiques : source de lumière à large bande SLD couplée à une fibre de 840 nm

● Puissance de sortie élevée : 5 mW minimum

● Large bande passante spectrale : 10 nm typique (-3 dB)

● Faible ondulation spectrale pour un spectre propre

● Profil de spectre gaussien

● Excellente stabilité de puissance : ≤±0,02 dB/15 min à court terme

● Stabilité à long terme : ≤±0,05dB/8 heures

● Sortie couplée à la fibre avec une fibre de 780 HP

● Connecteur FC/APC standard, autres options disponibles

● Deux facteurs de forme : Module et Benchtop

● Interface de communication RS485 pour la surveillance

● Solution à faible coût comparée

● Large plage de températures de fonctionnement : -5°C à +55°C

● Conception de boîtier compacte et robuste

● Version de table en option avec commande par écran tactile

Applications typiques : source de lumière à large bande SLD couplée à une fibre de 840 nm

● Gyroscopes à fibre optique (FOG)

● Systèmes de tomographie par cohérence optique (OCT)

● Imagerie médicale et optique biomédicale

● Systèmes de détection à fibre optique

● Interférométrie en lumière blanche

● Test et caractérisation des composants optiques

● Laboratoires de recherche et développement

● Réflectométrie du domaine de cohérence optique (OCDR)

Spécifications techniques : source de lumière à large bande SLD couplée à une fibre de 840 nm

Spécifications optiques (T=25°C)

Spécifications mécaniques et environnementales

Détails du produit - Source de lumière à large bande SLD couplée à une fibre de 840 nm

Qu'est-ce qu'un SLD ?

Une diode superluminescente (SLD) est une source optique à large bande semi-conductrice basée sur une émission spontanée amplifiée (ASE) avec un gain optique élevé dans une structure de guide d'onde de type diode laser, fonctionnant dans des conditions de rétroaction optique supprimées pour empêcher l'oscillation laser.

Contrairement aux diodes laser qui reposent sur une cavité résonante, les SLD utilisent des facettes à faible réflectivité (revêtues AR) et des structures de guide d'ondes inclinées ou inclinées pour supprimer le retour de cavité, permettant ainsi un gain optique élevé tout en évitant l'action laser.

Principales caractéristiques des SLD :

• Puissance de sortie et luminosité nettement supérieures à celles des LED, tout en conservant une faible cohérence temporelle

• Émission à large bande avec une enveloppe spectrale ASE fluide

• Très faible cohérence temporelle (longueur de cohérence courte), idéale pour les applications interférométriques telles que l'OCT

• Structure de guide d'ondes à mode transversal généralement unique permettant un couplage de fibre monomode efficace

• Forme spectrale généralement conçue sous forme de profils quasi-gaussiens ou de profils plats personnalisés en fonction de la conception.

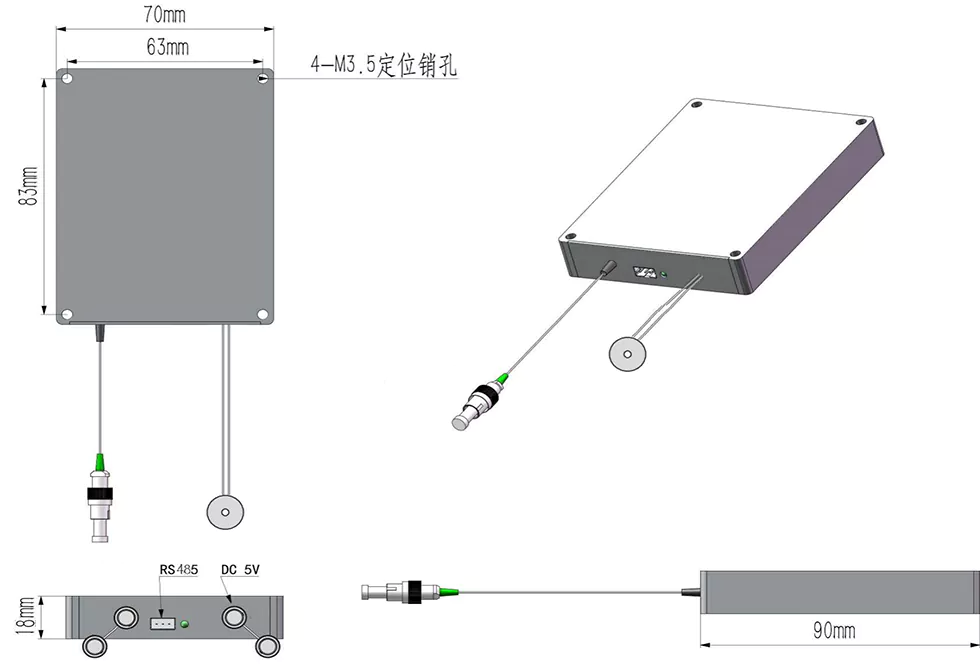

Dimensions du colis

La source lumineuse à large bande SLD 840 nm est disponible en deux configurations de boîtier :

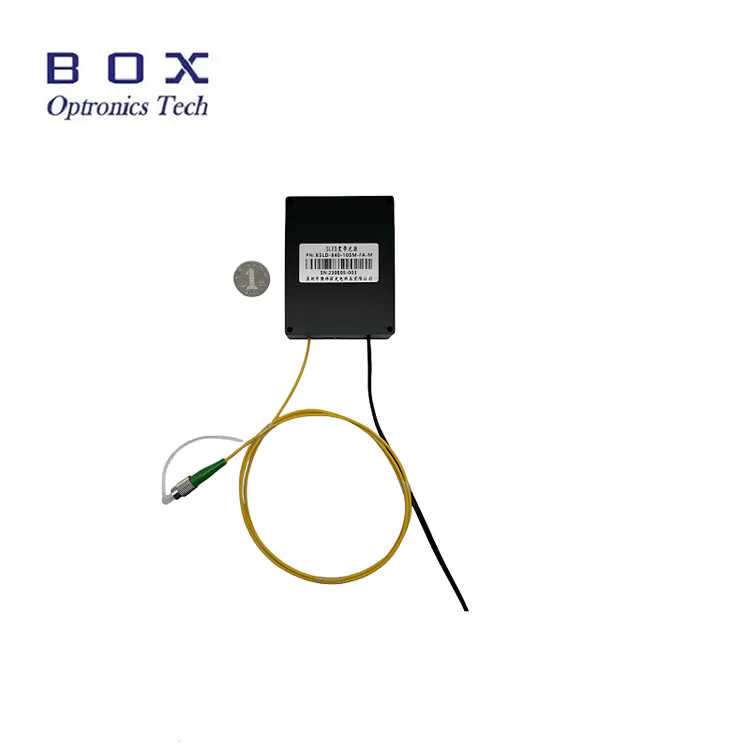

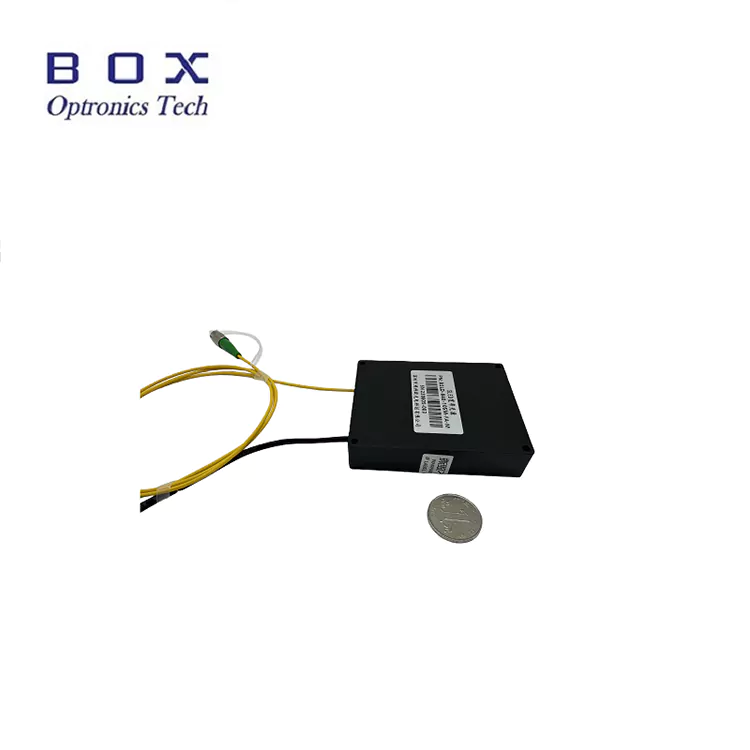

Version modulaire (70 × 90 × 18 mm) :

• Conception compacte et discrète pour l'intégration du système

• 4 trous de montage M3,5 pour une installation sécurisée

• Entrée d'alimentation CC (5 V ou 12 V)

• Port de communication RS485 (DB9 femelle)

• Sortie fibre amorce avec connecteur FC/APC

• Idéal pour l'intégration dans des instruments et des systèmes

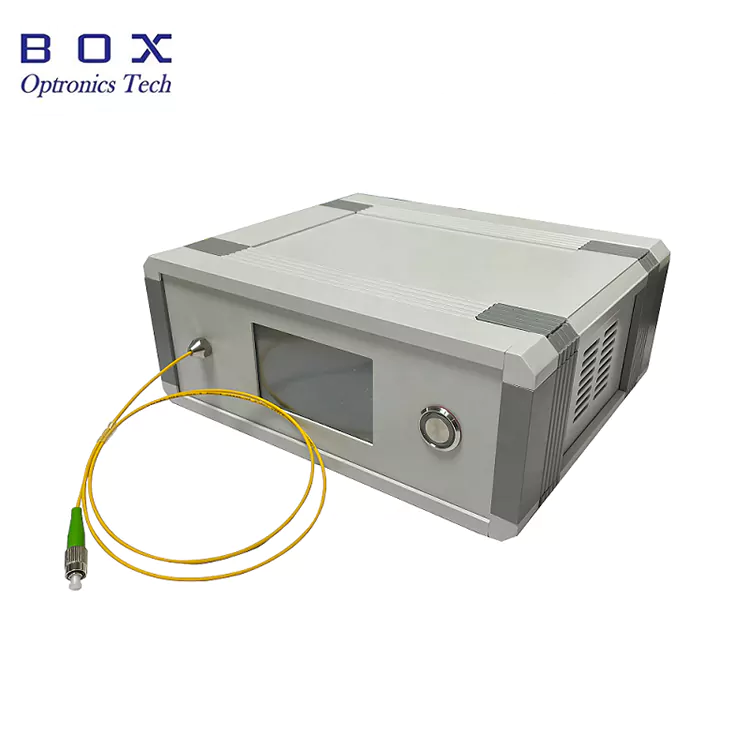

Version de paillasse (195×220×120mm) :

• Facteur de forme de table pour une utilisation en laboratoire

• Écran tactile intégré pour la surveillance de l'état

• Entrée d'alimentation CA (110-240 V universel)

• Port de communication RS485 (DB9 femelle)

• Sortie fibre sur le panneau avant

• Facile à utiliser, fonctionnement plug-and-play

• Idéal pour les laboratoires de R&D et les environnements de test

Contrôle et surveillance

Les versions module et de table prennent en charge l'interface de communication RS485 pour la surveillance et le contrôle. La version de table dispose en outre d'un écran tactile intégré pour une commande locale.

Paramètres de surveillance et de contrôle disponibles :

• Surveillance de la puissance de sortie

• Gérer la surveillance du courant

• Surveillance de la température

• Réglage de la puissance (facultatif)

• Logiciel de l'ordinateur hôte pour le contrôle du PC (facultatif)

Pourquoi choisir Box Optronique ?

• Contrôle de qualité strict avec 100 % de tests avant expédition

• Prix compétitifs avec une capacité de livraison groupée stable

• Options de personnalisation flexibles pour la longueur d'onde, la puissance, la bande passante, la fibre et les connecteurs

• Support technique 7 x 24 heures et réponse rapide

• Expédition mondiale avec livraison express DHL, UPS et FedEx

• Versions module et de table disponibles

• Logiciel hôte en option pour l'intégration du système

• Approvisionnement fiable à long terme pour les quantités de production

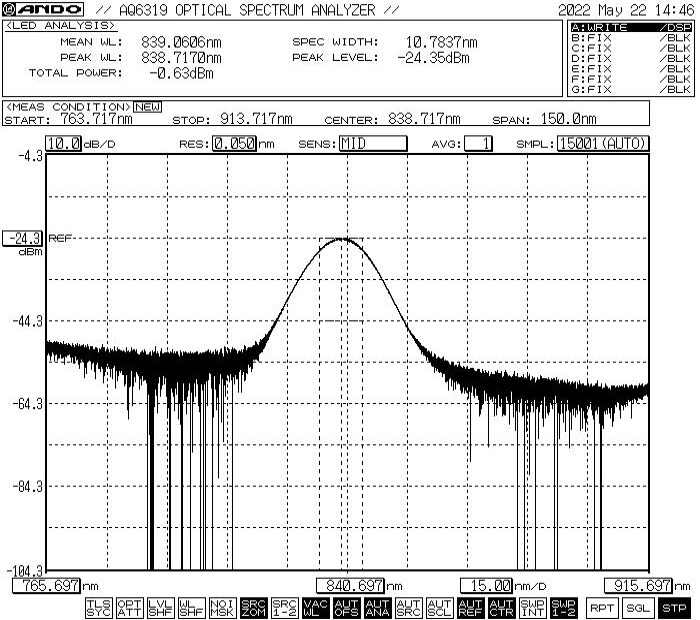

Source de lumière à large bande SLD couplée à une fibre Spectral Performance-840nm

Le spectre typique montre une longueur d'onde centrale autour de 840 nm avec une bande passante d'environ 10 nm -3 dB.

*Remarque : Le spectre affiché correspond à une performance typique. Le spectre réel peut varier légèrement d'une unité à l'autre. Contactez-nous pour des données de spectre spécifiques ou des exigences de spectre personnalisées.

Informations de commande : source de lumière à large bande SLD couplée à une fibre de 840 nm

Nomenclature du modèle

BSLD - XXX - XX - XX - X - (X)

Exemple : BSLD-840-51-SM-M

Source de lumière à large bande SLD 840 nm, sortie 5 mW, bande passante 10 nm, fibre 780 HP, version module, alimentation 5 V CC

Options de personnalisation disponibles

• Longue d'onde centrale : 840 nm standard, autres longueurs d'onde disponibles sur demande

• Puissance de sortie : 5 mW standard, options de puissance supérieure disponibles

• Bande passante spectrale : norme 10 nm, autres options de bande passante disponibles

• Type de fibre : 780 HP standard, autres fibres spécialisées disponibles

• Longueur de fibre : 0,5 m, 1 m, 1,5 m, 2 m (longueurs personnalisées disponibles)

• Type de tresse : tube lâche de 900 μm, tube lâche de 3,0 mm

• Type de connecteur : FC/APC standard, FC/UPC, SC/APC, LC/APC ou personnalisé

• Type de package : Module ou Benchtop

• Tension d'alimentation : 5 V CC, 12 V CC (module), 110-240 V CA (de table)

• Isolateur optique : option d'isolateur intégré disponible

• Interface de communication : norme RS485, autres interfaces disponibles

• Logiciel de l'ordinateur hôte : disponible pour la surveillance et le contrôle

Pour des exigences personnalisées, veuillez contacter notre équipe commerciale avec vos spécifications.

Fiche technique et rapport de test

Chaque source lumineuse à large bande SLD de 840 nm est livrée avec un rapport de test complet documentant les paramètres de performances mesurés. Le fichier PDF de la fiche technique contient des spécifications détaillées, des courbes de performances et des dessins dimensionnels.

• Rapport de test individuel inclus avec chaque unité

• Numéro de série traçable pour chaque unité

Fiche de données

Conditions de devis et de paiement

Conditions de devis

• EXW (Ex Works) : recommandé si vous disposez d'un compte DHL/UPS/FedEx. Nous expédions en utilisant votre compte ; aucun frais de port n'est facturé par nos soins.

• DAP (Delivered at Place) : si vous n'avez pas de compte de messagerie, nous pouvons organiser l'expédition avec fret prépayé.

• Autres conditions : veuillez nous contacter pour en discuter.

Conditions de paiement

• PayPal : paiement rapide et sécurisé pour les échantillons et les petites commandes

• T/T (virement bancaire) : mode de paiement standard pour les commandes de production normales

• Alibaba Trade Assurance : protection sécurisée des commandes pour les transactions en ligne avec garantie de l'acheteur

• Carte de crédit : acceptée via PayPal, Alibaba

• Conditions de paiement flexibles : négociables

Délai de mise en œuvre

• Production standard : environ 10 à 15 jours ouvrés

• Configurations personnalisées : 15 à 20 jours ouvrés

• Commandes en volume : veuillez nous contacter pour connaître le calendrier de production.

• Expédition internationale : environ 3 à 5 jours ouvrables (DHL/UPS/FedEx Express)

• Service accéléré : disponible sur demande

Notes d'opération et manipulation

Manipulation des fibres

• Évitez les courbures ou les plis brusques qui pourraient endommager la fibre.

• Ne tirez pas et ne tordez pas les tresses en fibre.

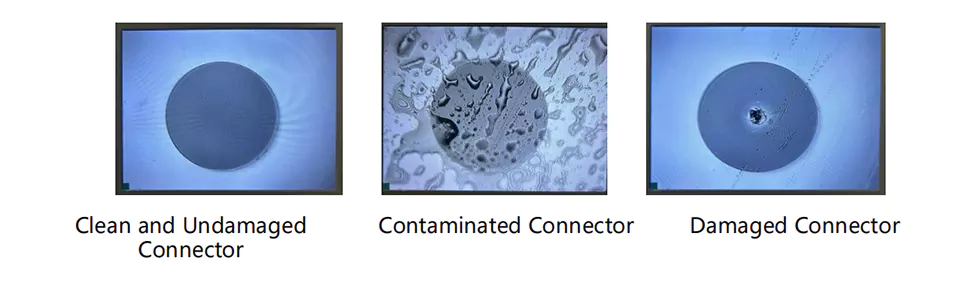

• Nettoyez les connecteurs de fibre avant la connexion à l'aide d'outils de nettoyage appropriés.

• Utilisez toujours des capuchons anti-poussière lorsque le connecteur n'est pas utilisé.

• Inspectez l'extrémité de la fibre pour déceler tout dommage avant utilisation.

Considérations relatives à l'alimentation et au fonctionnement

• Assurez-vous d'une tension d'alimentation appropriée avant de connecter

• Ne dépassez pas le courant maximal ou la puissance nominale du variateur.

• Utilisez un dissipateur thermique approprié pour un fonctionnement continu.

• Coupez l'alimentation avant de connecter/déconnecter la fibre optique.

• Ne regardez pas directement la sortie de la fibre lorsqu'elle est sous tension.
