Source de lumière à large bande ASE 1064 nm

Table des matières

1. Présentation du Source de lumière à large bande ASE 1064 nm

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Étapes de fonctionnement

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'une source de lumière à large bande ASE 1064 nm basée sur Lasers à pompe à fibre et semi-conducteurs dopés à l'ytterbium, avec une plage spectrale de 1040 ~ 1080 nm Couverture et puissance de sortie 10/20/30/50/100/500/1000 mW. Ensemble complet de accessoires inclus ; manuel d'utilisation fourni. Il convient aux tests de dispositifs à fibre optique, à la production de réseaux FBG, au domaine médical imagerie, etc. Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; il doit être stocké dans un endroit sec.

Spécifications du produit

Caractéristiques du produit

● Spectral planéité; 

● Sortie la puissance est facultative et réglable ;

● Haute stabilité puissance de sortie ;

● Module/paillasse deux options avec surveillance des communications pour une intégration facile.

Applications du produit

● Détection de fibres ;

● Imagerie médicale ;

● Dispositif à fibre optique tests.

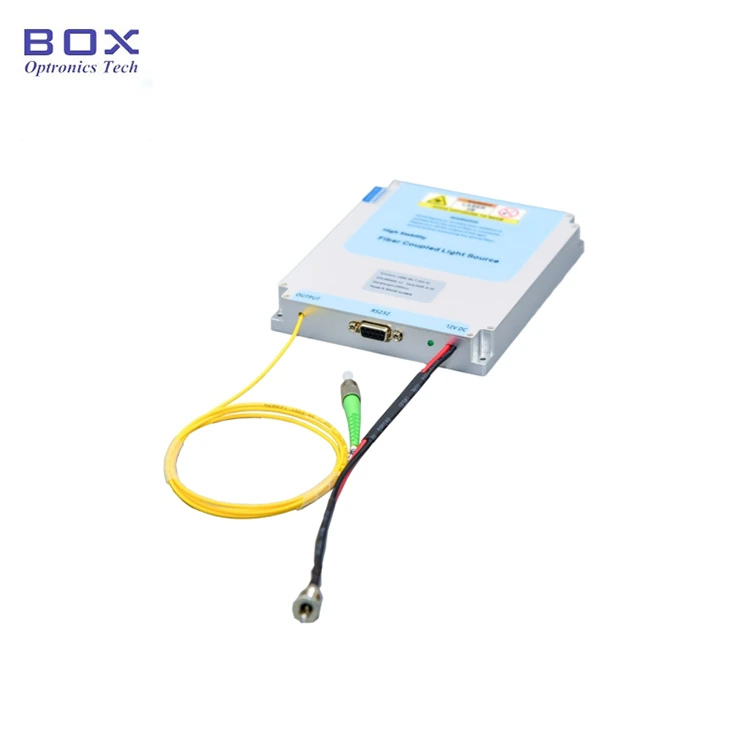

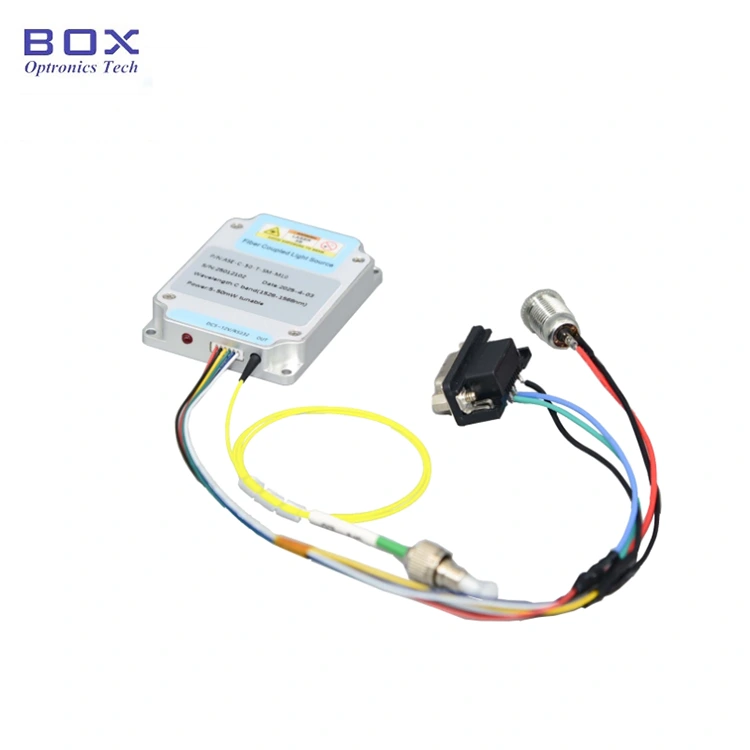

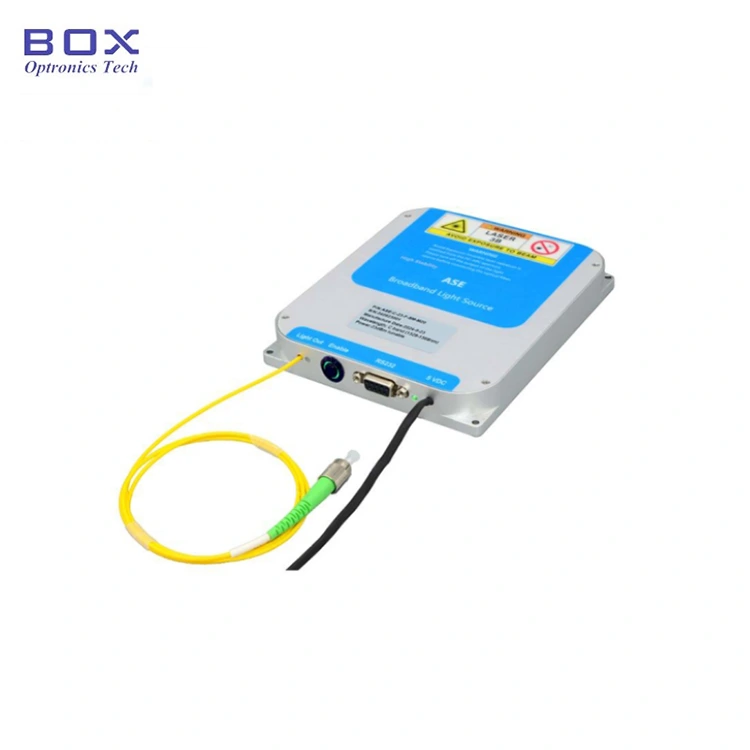

Produit Détails

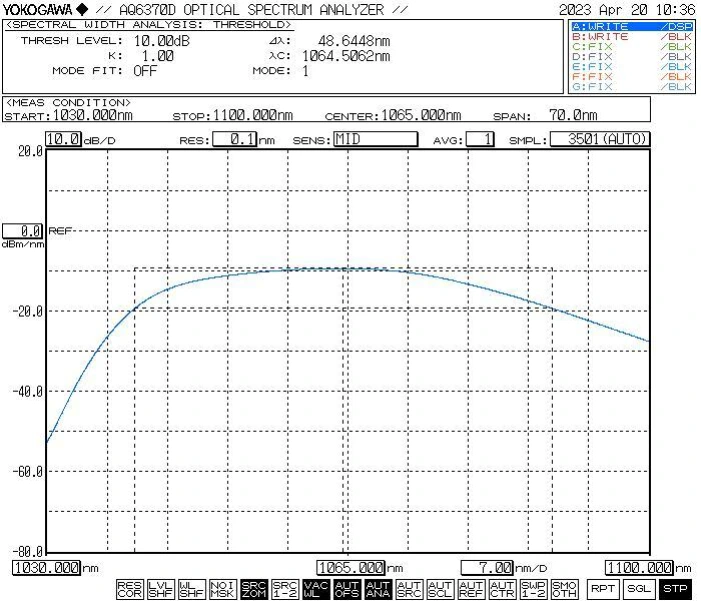

● Spectre typique

● Accessoires standards

Étapes de fonctionnement

Étape 1.Déballage et assemblage : s'il vous plaît vérifiez si les accessoires sont complets

avant le montage.

Étape 2.Connexion des cavaliers de fibre : ouvert le capuchon anti-poussière au niveau du connecteur de fibre ou de la bride, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ou de dommage.

Étape 3.Connexion de l'adaptateur secteur et Câble série : connectez le module de source lumineuse et l'adaptateur secteur ; connecter le module de source lumineuse et l'ordinateur avec un câble de signal USB-RS232. (Remarque : L'ordinateur doit d'abord installer le pilote du port série. Le conducteur peut être trouvé sur le CD-ROM ou obtenu auprès de la société Box Optronics.)

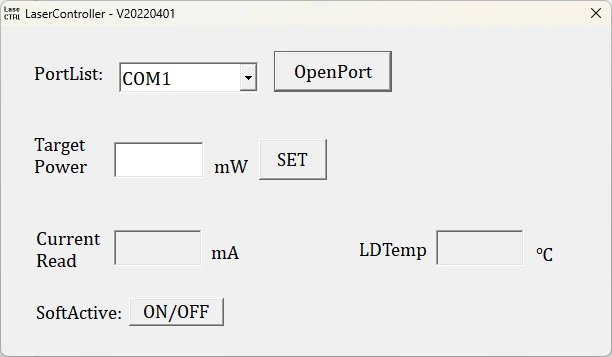

Setp4.Use : Ouvrez la source de lumière interrupteur d'activation ; Le voyant de sortie de la source lumineuse est allumé et il y a puissance de sortie optique. À ce moment, le courant de fonctionnement et la valeur de puissance optique sont les paramètres définis par l'ordinateur hôte lors du dernier arrêt. Ils peuvent être modifié et enregistré dans le logiciel de l'ordinateur hôte (uniquement pour la version modèle avec puissance réglable).

Étape 5. Après utilisation, cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Commande informations

par exemple : ASE-1064-10-SM-T-M20

(Informations de commande : source de lumière à large bande ASE 1064 nm, sortie 10 mW puissance, puissance réglable, avec fibre SM Hi1060, ensemble de modules).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Il n'est pas recommandé de brancher et débrancher fréquemment la fibre optique connecteur à l’extrémité de sortie. Cela permet d'éviter la contamination par la poussière qui peut augmenter la perte d'insertion ou provoquer une brûlure de l'extrémité du connecteur.

● Lors du démarrage, vérifiez d'abord que l'interrupteur d'alimentation et l'interrupteur à clé sont éteints, puis branchez l’alimentation. Lors de l'arrêt, éteignez d'abord le interrupteur à clé ; une fois le voyant d'état éteint, débranchez l'alimentation. Faire Ne coupez pas l'alimentation directement pendant que la source lumineuse fonctionne.

● Pour les modèles de source lumineuse à large bande ASE avec une puissance de sortie inférieure que 200 mW, le connecteur fibre de sortie peut être connecté à d'autres monomodes périphériques fibre via un adaptateur amovible (bride fibre). Cependant, si la face finale du connecteur de fibre est contaminé, il est très susceptible d'être brûlé lorsque le laser est activé, même si la puissance du laser est très faible. Par conséquent, avant de connecter le connecteur fibre, vous devez utiliser une fibre spécialisée outils de nettoyage pour nettoyer soigneusement la face d'extrémité. De plus, utilisez une fibre inspecteur d'extrémité pour examiner soigneusement la surface, en s'assurant qu'elle est complètement exempt de poussière et de contaminants avant d'effectuer la connexion via la fibre bride. Pendant le nettoyage, l'inspection et la connexion du connecteur fibre, vous devez vous assurer que la source lumineuse est dans un état désactivé ; sous aucun Dans certaines circonstances, ces opérations doivent être effectuées alors que la source lumineuse est émettant de la lumière. Une fois l'utilisation terminée et le connecteur débranché des autres composants de fibre, vous devez immédiatement couvrir le connecteur de fibre avec un capuchon anti-poussière de protection.

● Modèles de sources lumineuses ASE à large bande avec une puissance de sortie de 200 mW ou les versions supérieures peuvent comporter une queue de cochon de sortie terminée par un connecteur FC/APC. Cependant, ce connecteur est uniquement destiné à la puissance de sortie initiée par l'utilisateur. surveillance (en se connectant à un wattmètre optique) ou pour l'interfaçage avec un Collimateur à fibre à terminaison FC pour diriger la sortie laser dans l'espace libre. Il Il est fortement déconseillé d'utiliser un adaptateur de bride pour accoupler directement ce connecteur avec les tresses d'autres fibres ou appareils appartenant à l'utilisateur ; le faire comporte un risque important d'endommager à la fois le connecteur fibre et le l'amplificateur lui-même. Si une interconnexion avec d’autres fibres est requise, il est il est recommandé d'utiliser l'épissage par fusion ; en outre, veiller à ce que les types de les fibres connectées sont mutuellement compatibles.

● Stockez l'équipement dans un environnement sec et sans humidité.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
