Source lumineuse à large bande ASE à faible planéité en bande C

Table des matières

1. Présentation du Source lumineuse à large bande ASE à faible planéité en bande C

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Étapes de fonctionnement

7. Informations de commande

8. Fiche technique et feuille de test

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

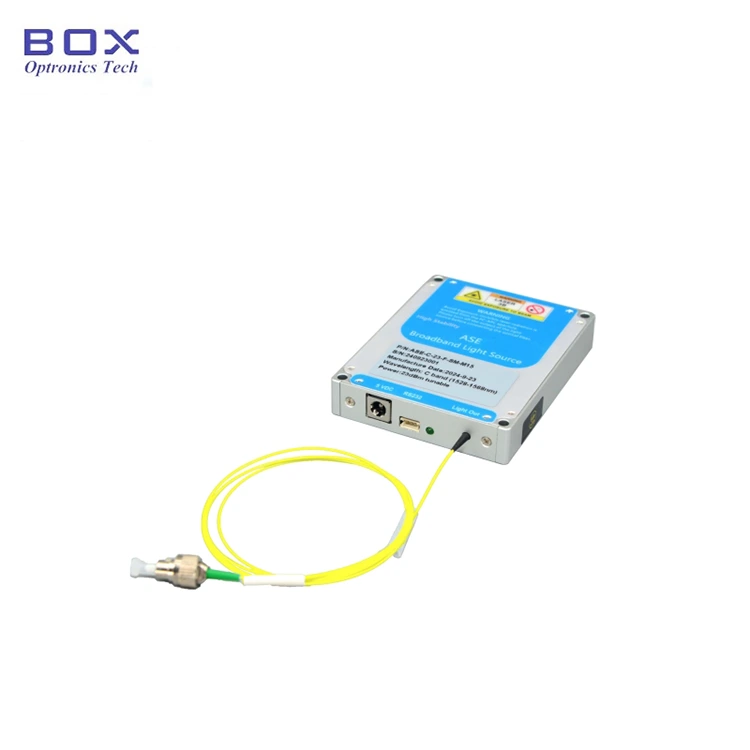

Présentation du produit

Il s'agit d'un ASE à faible planéité en bande C incohérent Source de lumière à large bande, qui est l'émission spontanée générée par un laser à semi-conducteur dans une fibre de quartz dopée à l'erbium, avec un spectre spectral de 1526 ~ 1566 nm Couverture et puissance de sortie 10/20/30/50 mW. Ensemble complet d'accessoires inclus ; manuel d'utilisation fourni. Il est adapté à la fibre optique tests d'appareils, production de réseaux FBG, imagerie médicale, etc. Veuillez prendre précautions contre l'humidité, la poussière et la corrosion ; il doit être stocké dans un endroit sec lieu.

Produit Spécifications

Caractéristiques du produit

● Cose efficace ;

● Large spectre ;

● Élevé puissance de sortie stable.

Applications du produit

● Optique détection de fibre ;

● Médical imagerie ;

● Test d'appareils à fibre optique.

Produit Détails

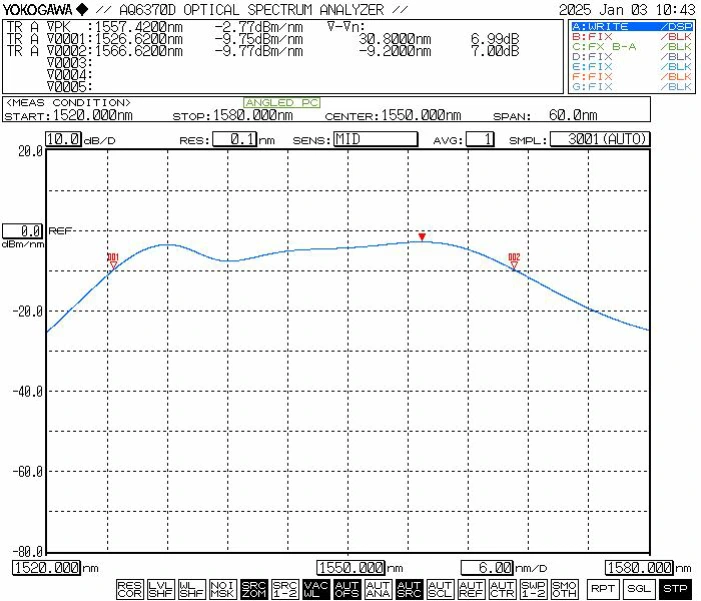

● Spectre typique

● Accessoires standards

Fonctionnement Étapes

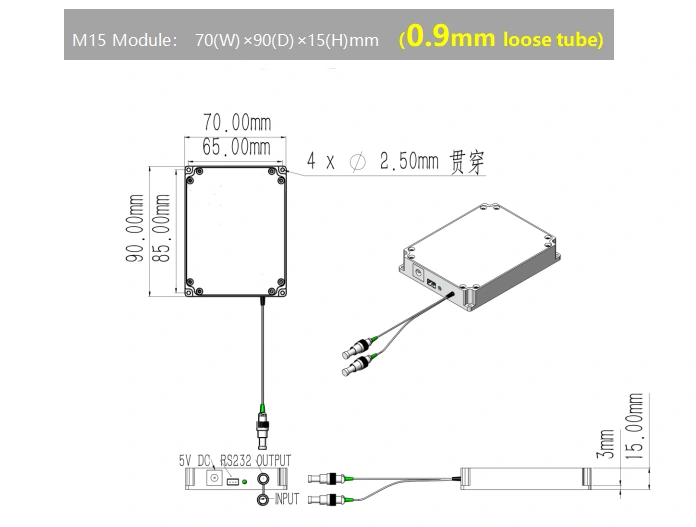

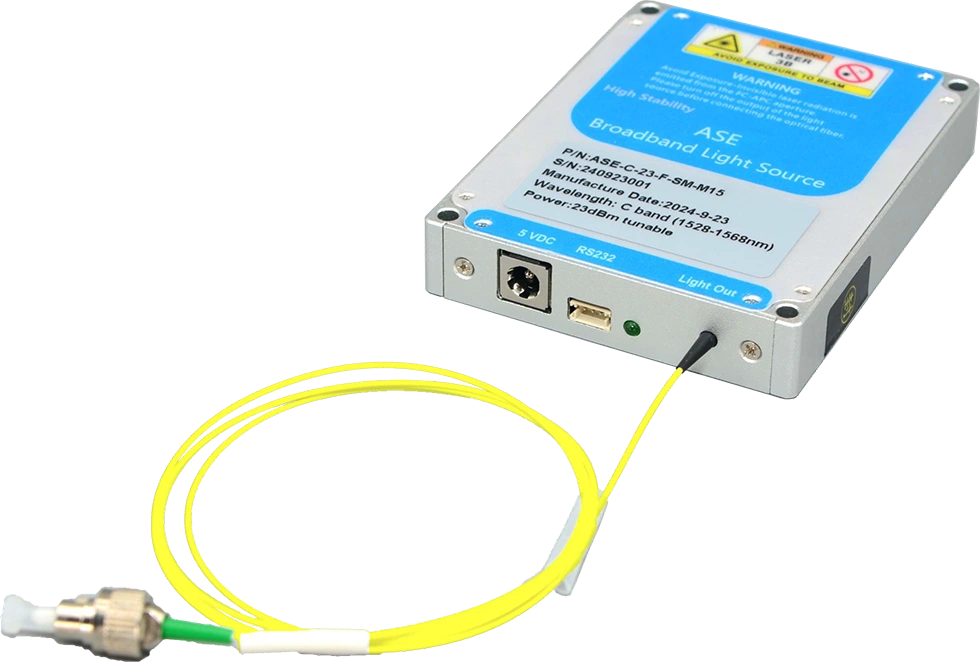

Étape 1. Apparence: de gauche à droite-puissance port, interface de communication série ZH2.54 (3 broches), indicateur d'alimentation LED et port fibre monomode pour sortie optique.

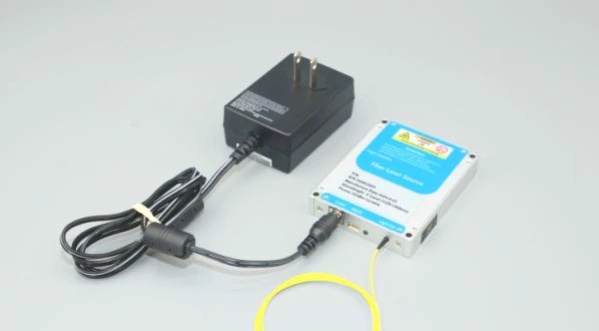

Étape 2. Alimentation : la valeur par défaut le port d'entrée d'alimentation est un DC 5,5 × 2,1 mm interfaces ; un adaptateur secteur DC 5 V correspondant est inclus avec l'unité à ce moment-là d'expédition. La méthode de connexion de l'adaptateur secteur à la source lumineuse le module est illustré dans la figure ci-jointe ; veuillez vous assurer que vous utilisez uniquement l'adaptateur secteur d'origine fourni. L’usage d’un pouvoir incompatible l'adaptateur peut endommager la source lumineuse. Alternativement, une version doté d'un câble d'alimentation avec un connecteur terminal en forme de U est disponible pour faciliter la connexion à une alimentation à découpage ; cependant, cette option doit être spécifiquement demandé au moment de l’achat.

Étape 3.Connexion des cordons de brassage de fibre : retirez le capuchon anti-poussière du connecteur de fibre et inspectez la face d'extrémité de la fibre ; assurez-vous qu'il est exempt de contamination ou de dommages avant de le connecter à d'autres composants à fibres optiques ou équipements de test. Pour les sources lumineuses de forte puissance, il est Il est recommandé d'utiliser l'épissage par fusion pour la connexion.

Setp4.Connexion de la source lumineuse Module vers le PC hôte : utilisez le câble de données série USB vers RS232 d'origine inclus avec le module source de lumière pour connecter le module à l'ordinateur. L'ordinateur nécessite l'installation préalable d'un pilote de port série dédié pour reconnaître correctement le câble USB vers RS232 ; sinon, le logiciel hôte être incapable d'établir une connexion correcte ou de communiquer avec la lumière module source. Veuillez contacter Box Optronics pour obtenir le pilote nécessaire.

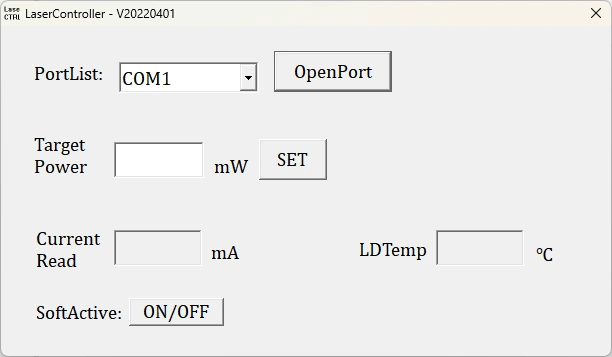

Étape 5. Logiciel: pour les produits de module de source lumineuse ASE avec puissance réglable, la puissance de sortie optique peut être régulée via un logiciel hôte ; pour puissance fixe modèles, le niveau de puissance ne peut pas être ajusté.

Commande informations

par exemple : ASE-C-F7-20-SM-M

(Informations de commande : source de lumière à large bande ASE à faible planéité en bande C, planéité spectrale≤7dB, 20mW puissance de sortie, avec fibre SM, ensemble de modules).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

Il faut environ 10 jours ouvrables pour la production. (S'il y en a en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Dans des conditions d'extrémité propres, les fibres monomodes (telles que Hi-1060, PM980, G652D ou PM1550) ont une tolérance de puissance théorique de environ 200 mW de lumière continue. Par conséquent, pour les sources lumineuses et amplificateurs avec des niveaux de puissance de sortie inférieurs à 200 mW, les connecteurs de sortie fibre peut être couplé à d'autres appareils à fibre monomode à l'aide d'adaptateurs standard (brides en fibre). Cependant, si l'extrémité du connecteur de fibre est contaminée, elle est très susceptible de brûler au moment où le laser est activé, même si le la puissance du laser est très faible. Par conséquent, avant d'effectuer des connexions par fibre optique, le l'extrémité du connecteur doit être soigneusement nettoyée à l'aide d'un nettoyage de fibre spécialisé outils. De plus, un inspecteur d'extrémité de fibre doit être utilisé pour soigneusement examiner la surface pour s'assurer qu'elle est complètement exempte de poussière et de contaminants avant de procéder au raccordement via la bride fibre.

● Lors du nettoyage, de l'inspection ou de la connexion de connecteurs à fibre optique, vous doit s'assurer que la source lumineuse n'émet pas de lumière ; en aucun cas les opérations doivent-elles être effectuées lorsque la lumière est active. Une fois l'utilisation terminée et après avoir été déconnecté des autres connecteurs de fibre optique, le connecteur doit être équipé d'un capuchon anti-poussière.

● Si la fibre de sortie doit être connectée à une autre fibre, il est Il est recommandé d'utiliser une colleuse à fusion.

● Il n'est pas recommandé d'insérer ou de retirer fréquemment la fibre optique connecteurs à l'extrémité de sortie, afin d'éviter la contamination par la poussière, qui peut entraîner une augmentation de la perte d’insertion ou des dommages aux extrémités du connecteur de fibre.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; magasin dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
