Source de lumière à large bande ASE en bande L

Table des matières

1. Présentation du Source de lumière à large bande ASE en bande L

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Étapes de fonctionnement

7. Informations de commande

8. Fiche technique

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'une source de lumière à large bande ASE en bande L offrant un source de lumière stable et haute puissance de 10 à 200 mW dans la plage de longueurs d'onde de la bande L (1567 ~ 1603 nm). Conçu pour les applications de haute précision, il offre un large spectre et sortie à faible bruit, ce qui le rend idéal pour la communication optique, la détection par fibre et imagerie médicale.

Produit Spécifications

Caractéristiques du produit

● Spectral planéité ≤2,5dB ;

● Puissance de sortie 10/20/50/100/200 mW, réglable de 10 à 100 % ;

● DB9 Communications femelles (RS232) pour une intégration facile.

1. Applications du produit-ASE en bande L Source de lumière à large bande

● Optique détection de fibre ;

● Médical imagerie ;

● Optique communications par fibre optique.

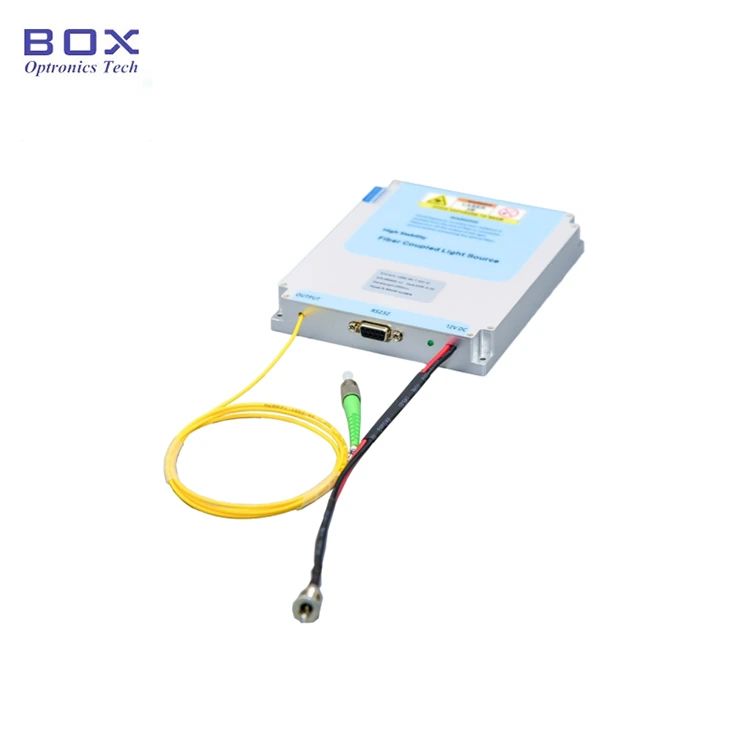

Produit Détails

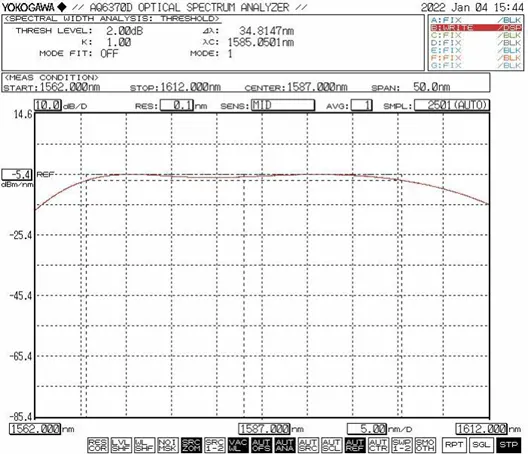

● Spectre typique

● Accessoires standards

Fonctionnement Étapes

Étape 1.Déballage et assemblage : s'il vous plaît vérifiez si les accessoires sont complets

avant le montage.

Étape 2.Connexion des cavaliers de fibre : ouvert le capuchon anti-poussière au niveau du connecteur de fibre ou de la bride, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ou de dommage.

Étape 3.Connexion de l'adaptateur secteur et Câble série : connectez le module de source lumineuse et l'adaptateur secteur ; connecter le module de source lumineuse et l'ordinateur avec un câble de signal USB-RS232. (Remarque : L'ordinateur doit d'abord installer le pilote du port série. Le conducteur peut être trouvé sur le CD-ROM ou obtenu auprès de la société Box Optronics.)

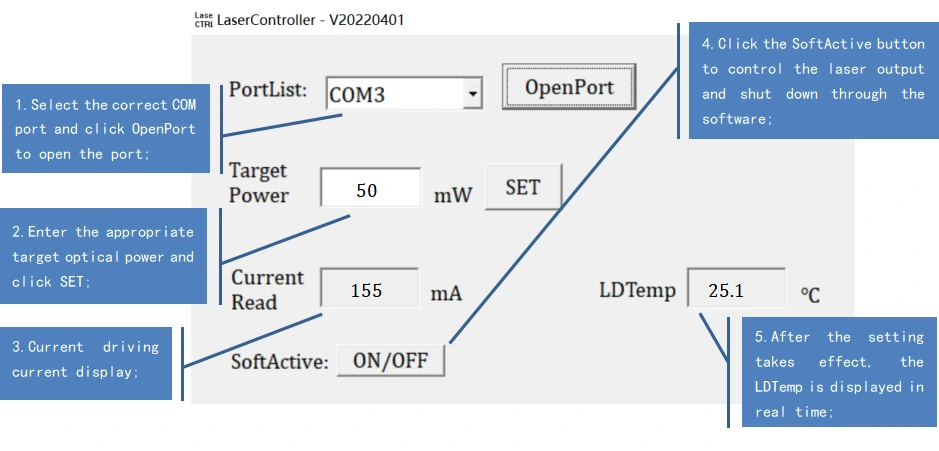

Setp4.Use : Ouvrez la source de lumière interrupteur d'activation ; Le voyant de sortie de la source lumineuse est allumé et il y a puissance de sortie optique. À ce moment, le courant de fonctionnement et la valeur de puissance optique sont les paramètres définis par l'ordinateur hôte lors du dernier arrêt. Ils peuvent être modifié et enregistré dans le logiciel de l'ordinateur hôte (uniquement pour la version modèle avec puissance réglable).

Étape 5. Après utilisation : cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Commande informations

par exemple : ASE-L-2H-SM-T-B

(Informations de commande : source de lumière à large bande ASE en bande L, sortie 200 mW puissance, puissance réglable, avec fibre SM, package de paillasse).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Il n'est pas recommandé de brancher et débrancher fréquemment la fibre optique connecteur à l’extrémité de sortie. Cela permet d'éviter la contamination par la poussière qui peut augmenter la perte d'insertion ou provoquer une brûlure de l'extrémité du connecteur.

● Lors du démarrage, vérifiez d'abord que l'interrupteur d'alimentation et l'interrupteur à clé sont éteints, puis branchez l’alimentation. Lors de l'arrêt, éteignez d'abord le interrupteur à clé ; une fois le voyant d'état éteint, débranchez l'alimentation. Faire Ne coupez pas l'alimentation directement pendant que la source lumineuse fonctionne.

● Si la fibre de sortie doit être connectée à une autre fibre, il est Il est recommandé d'utiliser une colleuse à fusion.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; magasin dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
