Source de lumière à large bande ASE 1030 nm

Table des matières

1. Présentation du Source de lumière à large bande ASE 1030 nm

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique

9. Conditions de devis et paiement

10. Délai

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'une source de lumière à large bande ASE 1030 nm basée sur Lasers à pompe à fibre et semi-conducteurs dopés à l'ytterbium, avec spectre spectral de 1030 nm couverture, puissance de sortie 10/20/30/50/100/500/1000 mW et polarisation taux d'extinction aussi bas que 0,2 dB. Ensemble complet d'accessoires inclus ; utilisateur manuel fourni. Il est adapté à la fibre optique tests d'appareils, production de réseaux FBG, imagerie médicale, etc.

Produit Spécifications

Caractéristiques du produit

● Spectral planéité;

● La puissance de sortie est facultative et réglable ;

● Longueur d'onde à long terme et puissance stable ;

● DB9 Communications femelles (RS232) pour une intégration facile.

Applications du produit

● Fibre détection;

● Médical imagerie ;

● Fibre tests de dispositifs optiques.

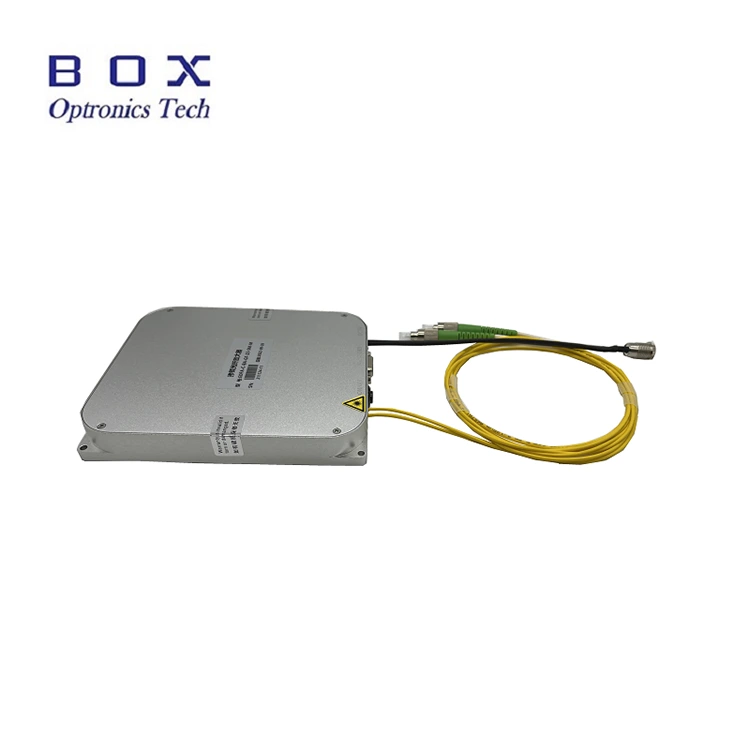

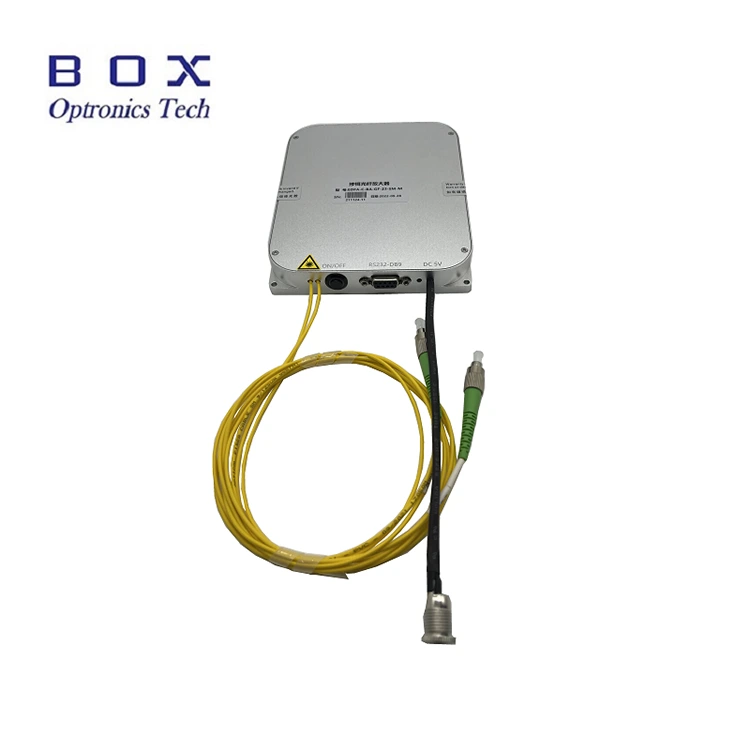

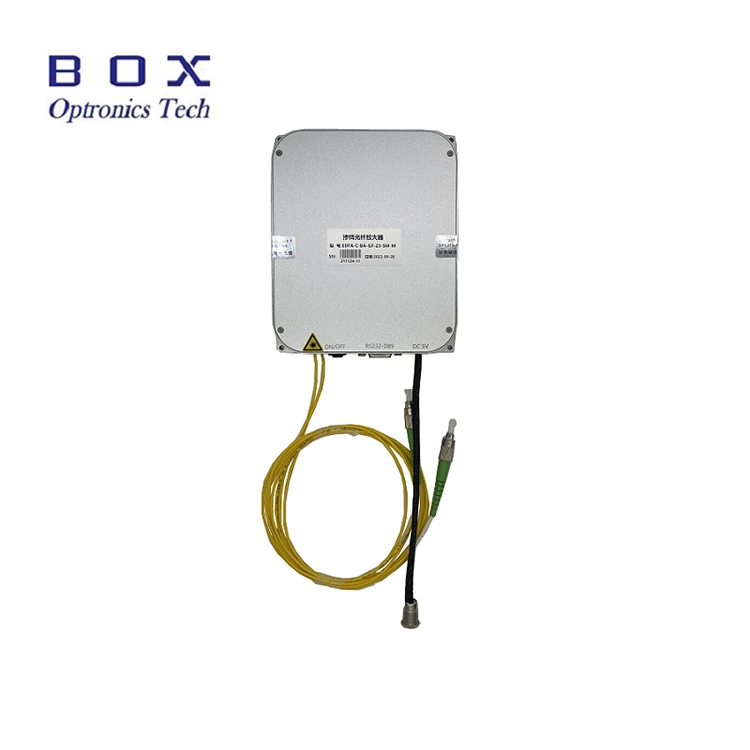

Produit Détails

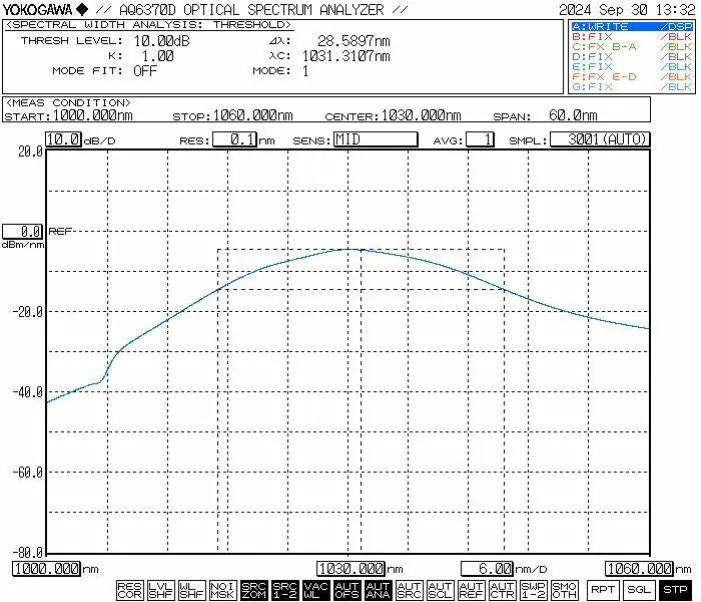

● Spectre typique

● Accessoires standards

1. Étapes de fonctionnement : source de lumière à large bande ASE 1030 nm

Étape 1.Déballage et assemblage : s'il vous plaît vérifiez si les accessoires sont complets

avant le montage.

Étape 2.Connexion des cavaliers de fibre : ouvert le capuchon anti-poussière au niveau du connecteur de fibre ou de la bride, vérifiez la face d'extrémité de la fibre et connecter la fibre ou épisser la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ou de dommage.

Étape 3.Connexion de l'adaptateur secteur et Câble série : connectez le module de source lumineuse et l'adaptateur secteur ; connecter le module de source lumineuse et l'ordinateur avec un câble de signal USB-RS232. (Remarque : L'ordinateur doit d'abord installer le pilote du port série. Le conducteur peut être trouvé sur le CD-ROM ou obtenu auprès de la société Box Optronics.)

Setp4.Use : Ouvrez la source de lumière interrupteur d'activation ; Le voyant de sortie de la source lumineuse est allumé et il y a puissance de sortie optique. À ce moment, le courant de fonctionnement et la valeur de puissance optique sont les paramètres définis par l'ordinateur hôte lors du dernier arrêt. Ils peuvent être modifié et enregistré dans le logiciel de l'ordinateur hôte (uniquement pour la version modèle avec puissance réglable).

Étape 5. Après utilisation, cliquez sur le bouton de fermeture, éteignez l'alimentation et débranchez la connexion fibre.

Commande informations

par exemple : ASE-1030-5HSM-B

(Informations de commande : source de lumière à large bande ASE 1030 nm, sortie 500 mW puissance, avec fibre SM Hi1060, package de paillasse).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Avant de connecter les connecteurs de fibre optique, un nettoyage spécialisé des outils doivent être utilisés pour nettoyer soigneusement les faces d’extrémité des connecteurs. De plus, un inspecteur d'extrémité de fibre doit être utilisé pour soigneusement examiner les surfaces pour s'assurer qu'elles sont complètement exemptes de poussière et contaminants avant de les connecter via une bride en fibre. Pendant le nettoyage, inspection et raccordement des faces d'extrémité des fibres optiques, il est impératif de s'assurer que la source lumineuse est dans un état désactivé ; en aucun cas il ne faut ces opérations doivent être effectuées pendant la transmission de la lumière. Une fois l'utilisation terminée complet et le connecteur a été déconnecté des autres fibres optiques connecteurs, le connecteur fibre doit être équipé d'un capuchon de protection contre la poussière.

● Modèles de sources lumineuses ASE à large bande avec une puissance de sortie de 200 mW ou les versions supérieures peuvent comporter une queue de cochon de sortie terminée par un connecteur FC/APC. Cependant, ce connecteur est uniquement destiné à la puissance de sortie initiée par l'utilisateur. surveillance (en se connectant à un wattmètre optique) ou pour l'interfaçage avec un Collimateur à fibre à terminaison FC pour diriger la sortie laser dans l'espace libre. Il Il est fortement déconseillé d'utiliser un adaptateur de bride pour accoupler directement ce connecteur avec les tresses d'autres fibres ou appareils appartenant à l'utilisateur ; le faire comporte un risque important d'endommager à la fois le connecteur fibre et le l'amplificateur lui-même. Si une interconnexion avec d’autres fibres est requise, il est il est recommandé d'utiliser l'épissage par fusion ; en outre, veiller à ce que les types de les fibres connectées sont mutuellement compatibles.

● Il est fortement déconseillé d'insérer ou de retirer fréquemment le Connecteurs à fibre optique au port de sortie, afin d'éviter la poussière contamination - qui peut entraîner une perte d'insertion accrue - ou la combustion du face d'extrémité du connecteur de fibre.

● Lors du démarrage, assurez-vous d'abord que l'interrupteur d'alimentation et le L'interrupteur à clé est éteint, puis connectez l'alimentation. Lors de l'arrêt, éteignez d'abord l'interrupteur à clé et débranchez l'alimentation électrique seulement après le voyant de sortie s'est éteint. Ne coupez jamais directement l'alimentation alimentation pendant que la source lumineuse est en fonctionnement.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; il doit être stocké dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
