Amplificateur en ligne à fibre dopée à l'erbium en bande C

Table des matières

1. Présentation du Amplificateur en ligne à fibre dopée à l'erbium en bande C

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Conditions de devis et paiement

9. Délai

10. Notes de fonctionnement et Entretien

11. Assurance qualité et Service après-vente

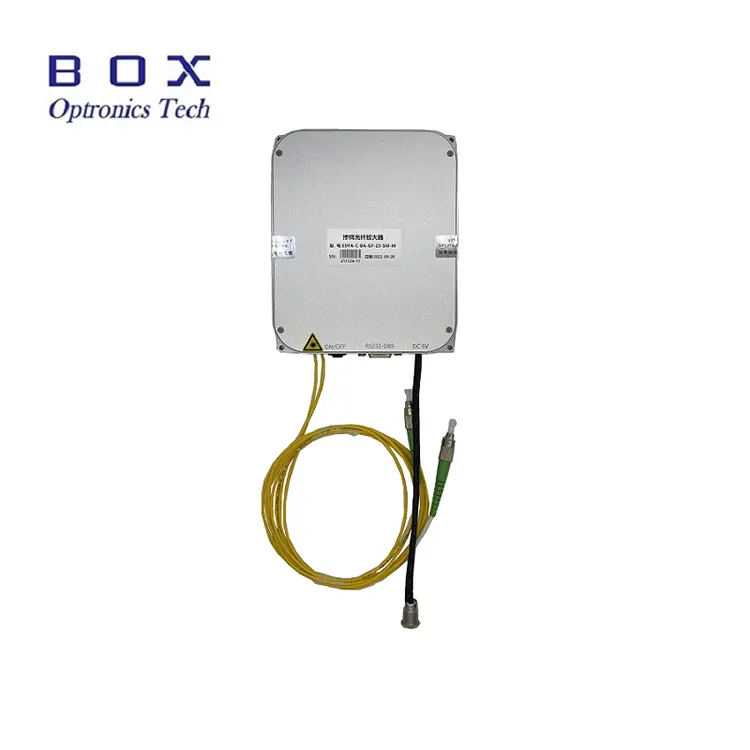

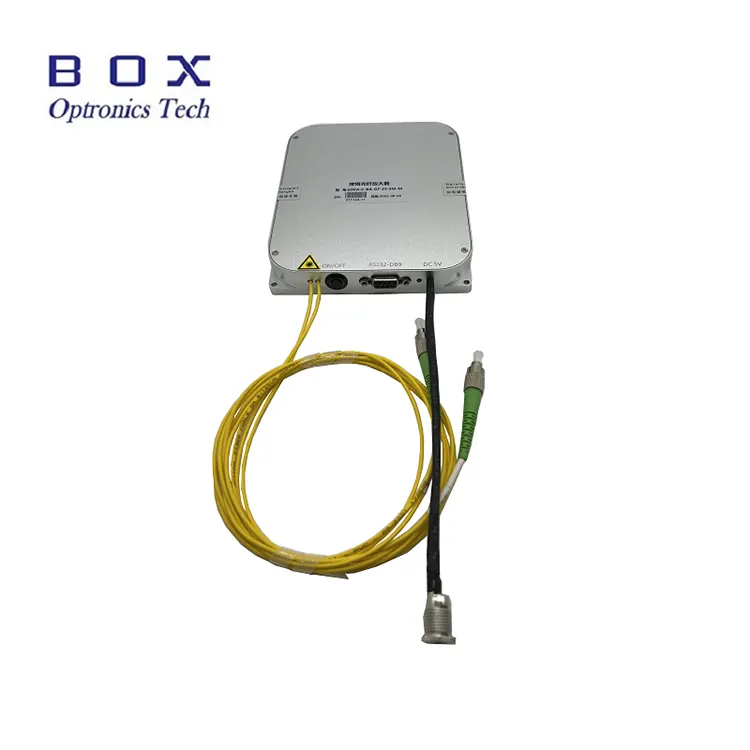

Présentation du produit

Les amplificateurs en ligne à fibre dopée à l'erbium en bande C sont conçu pour le relais de ligne dans les systèmes de communication laser à fibre ou fibre. Ils peuvent être utilisé pour l'amplification de puissance des signaux laser dans la bande C 1530 ~ 1565nm plage de longueurs d'onde. Ils présentent une puissance élevée de 15/17/20/23/25/26 dBm et une faible bruit. Des recommandations et des logiciels sont fournis pour le fonctionnement du PC. Lors de leur utilisation modules, assurez-vous que la face d'extrémité de la fibre est propre, soyez conscient de l'entrée laser limites et prenez les précautions de sécurité laser nécessaires.

Produit Spécifications

Produit Caractéristiques

● Large plage de longueurs d'onde : 1 530 ~ 1 565 nm ;

● Gain élevé facteur ;

● Faible bruit <5,5dB ;

● Puissance de sortie élevée 15/17/20/23/25/26dBm en option.

Produit Applications

● Optique communication par fibre optique ;

● Optique capteur à fibre ;

● Fibre laser.

Produit Détails

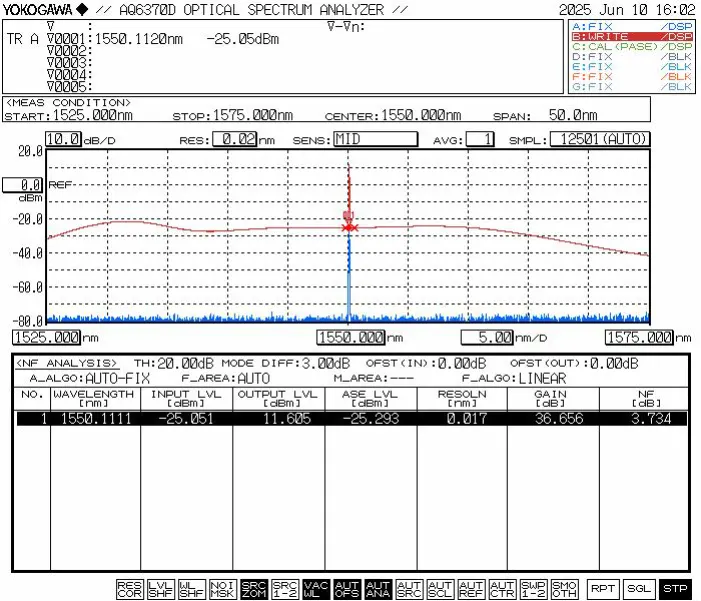

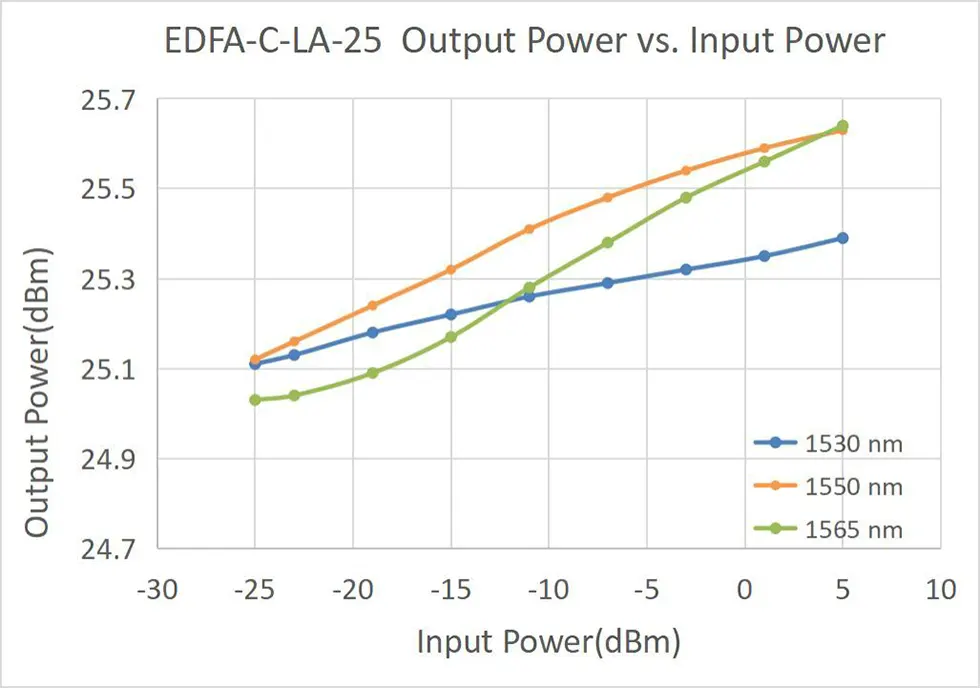

● Courbe caractéristique typique

Informations de commande

Ex : EDFA-LA-C-15-SM-M

(Informations de commande : fibre en ligne dopée à l'erbium en bande C Amplificateur, puissance de sortie de 15 dB, avec fibre SMF-28, paquet de modules).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et Feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y en a en stock, ce sera plus rapide expédié.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Notes d'opération et Entretien

● Pour les fibres monomodes (Hi-1060, PM980, G652D, PM1550, etc.), le La tolérance de puissance théorique pour la lumière continue est d'environ 200 mW lorsque la face d'extrémité est propre. Par conséquent, les modèles EDFA avec une puissance de sortie <200 mW peuvent Connectez leurs connecteurs de fibre de sortie à d'autres appareils à fibre monomode via adaptateurs mobiles (brides en fibre).

● Ne coupez pas l'alimentation directement lorsque l'amplificateur est fonctionnement.

● Gardez les connecteurs de fibre exempts de poussière pour éviter de brûler la fibre. face d'extrémité du connecteur. Nettoyez le connecteur de fibre avec du papier pour lentilles sans poussière avant connexion, inspectez-la avec un inspecteur d'extrémité de fibre et connectez-la via une bride seulement après avoir confirmé la propreté. Sinon, la face d'extrémité du connecteur de fibre pourrait être brûlé lorsque le laser est allumé. Assurez un fonctionnement sans laser lorsque brides de connexion et mettez des capuchons anti-poussière en fibre lorsqu'ils ne sont pas utilisés.

● Le branchement/débranchement fréquent des connecteurs de fibre de sortie n'est pas recommandé, car cela peut provoquer une contamination par la poussière, une perte d'insertion accrue ou brûlure de la face d’extrémité du connecteur de fibre.

● Gardez l'équipement au sec et stockez-le dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
