Amplificateur booster à fibre dopée à l'erbium en bande C à micro-module

Table des matières

1. Présentation du Amplificateur booster à fibre dopée à l'erbium en bande C à micro-module

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique

8. Conditions de devis et paiement

9. Délai

10. Étapes de fonctionnement

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

Présentation du produit

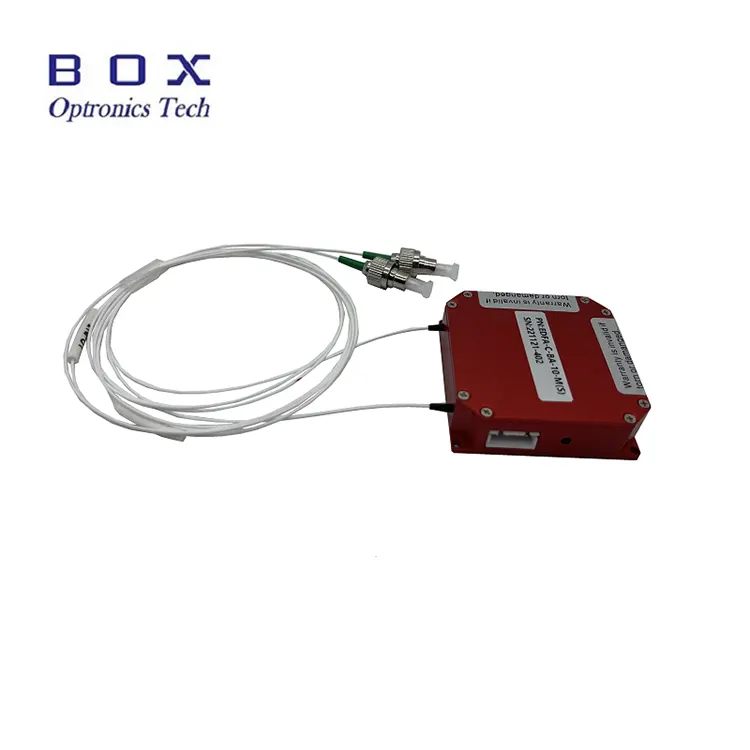

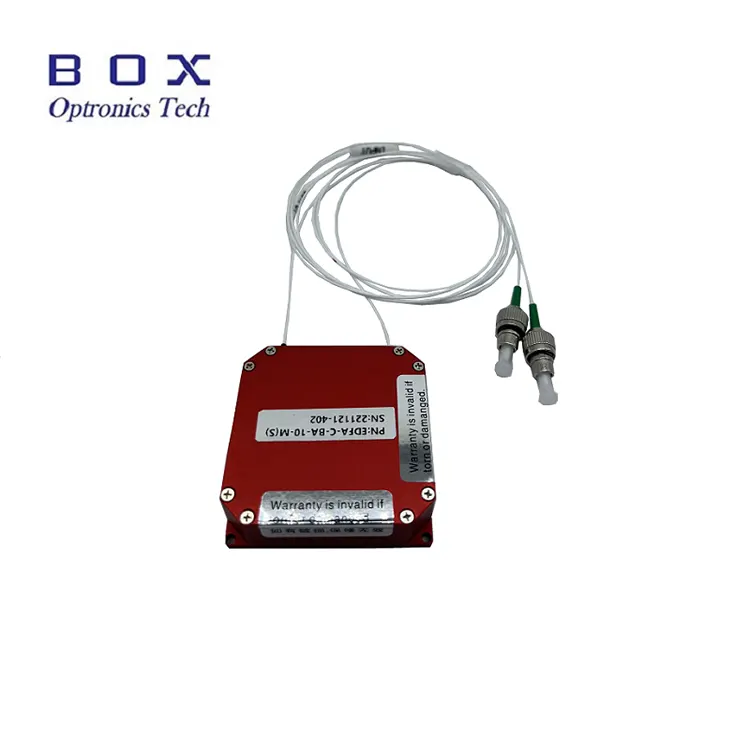

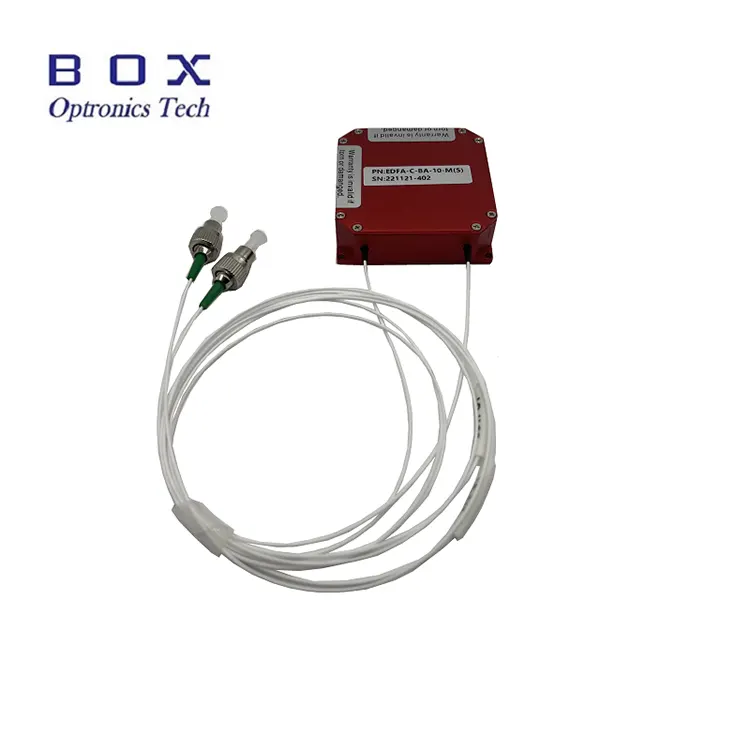

Booster de fibre dopée à l'erbium en bande C à micro-module Les amplificateurs sont conçus pour des applications dans des espaces limités. Les dimensions sont de 50 (L) × 50 (P) × 15 (H) mm ou 45 (L) × 65 (P) × 10 (H) mm en option. Ils peuvent être utilisé pour l'amplification de puissance des signaux laser dans la bande C 1530 ~ 1565 nm plage de longueurs d'onde. Ils présentent une puissance élevée de 10/13/17/20/23 dBm et un faible bruit. Un un port série de communication et un câble d'alimentation sont fournis pour le fonctionnement du PC. Quand En utilisant ces modules, assurez-vous que la face d'extrémité de la fibre est propre, soyez conscient du laser limites d'entrée et prenez les précautions de sécurité laser nécessaires.

Produit Spécifications

Produit Caractéristiques

● Large plage de longueurs d'onde : 1 530 ~ 1 565 nm ;

● Subminiature conception ;

● Faible bruit <5 dB ;

● Mode de contrôle RS232/TTL.

Produit Applications

● Optique communication par fibre optique ;

● Optique capteur à fibre ;

● Fibre laser.

Produit Détails

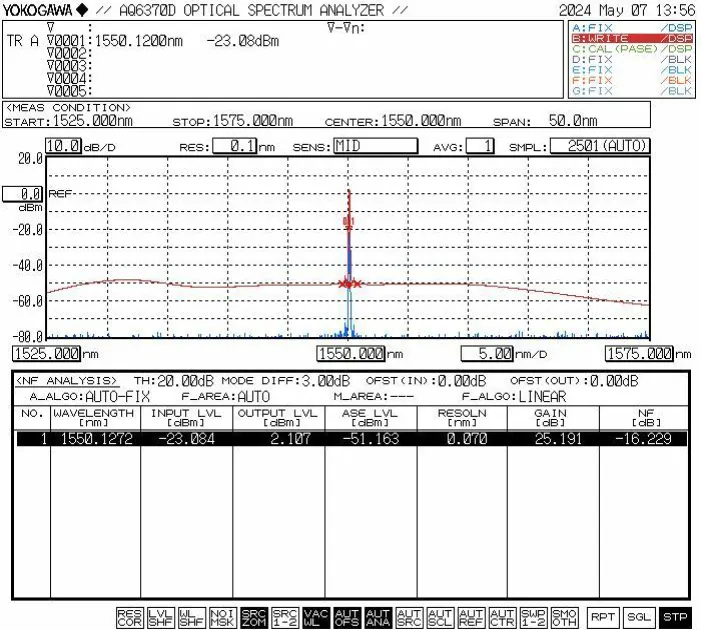

● Courbe caractéristique typique

● Définition des broches de communication (de gauche à droite : 1 à 4) :

Le niveau de communication est conforme aux normes TTL. Un TTL-RS232 une conversion de niveau est requise pour la connexion à un ordinateur.

Informations de commande

par exemple : EDFA-BA-C-23-SM-MIC

(Informations de commande : Micro-Module en bande C dopé à l'Erbium Amplificateur booster de fibre, puissance de sortie de 23 dB, avec SMF-28efiber, ensemble de modules).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y en a en stock, ce sera plus rapide expédié.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Étapes

Étape 1. Déballage et assemblage

Vérifiez que tous les accessoires sont complets avant l'assemblage.

Étape 2.Connexion de l'alimentation et de la fibre Cordons de brassage

Connectez l'alimentation électrique ; connectez le signal lumineux à l'entrée

Étape 3. Allumer l'amplificateur

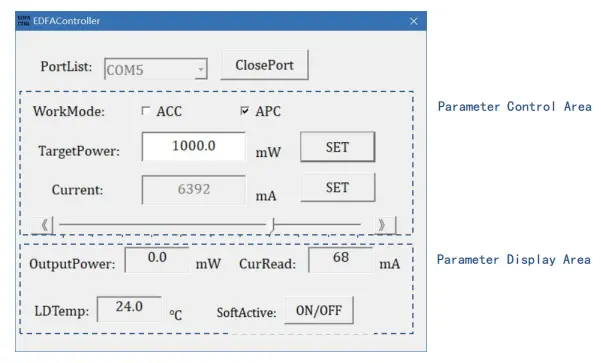

Allumez l’amplificateur. Remarque : Le courant de fonctionnement et le gain les valeurs sont les paramètres définis par l'ordinateur hôte lors du dernier arrêt, et peut être modifié via un logiciel si nécessaire. Il est strictement interdit de brancher ou débranchez les connecteurs de fibre pendant que le laser fonctionne.

Setp4.Shutdown

Débranchez le câble d'alimentation après utilisation.

Notes d'opération et Entretien

● Ne coupez pas l'alimentation directement lorsque l'amplificateur est fonctionnement.

● Gardez les connecteurs de fibre exempts de poussière pour éviter de brûler la fibre. face d'extrémité du connecteur. Nettoyez le connecteur de fibre avec du papier pour lentilles sans poussière avant connexion, inspectez-la avec un inspecteur d'extrémité de fibre et connectez-la via une bride seulement après avoir confirmé la propreté. Sinon, la face d'extrémité du connecteur de fibre pourrait être brûlé lorsque le laser est allumé. Assurez un fonctionnement sans laser lorsque brides de connexion et mettez des capuchons anti-poussière en fibre lorsqu'ils ne sont pas utilisés.

● Gardez l'équipement au sec et stockez-le dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
